Мини-фрезерный станок с ЧПУ K6090T 6090 для деревообработки
Компактная зона фрезерования 600 × 900 мм для изготовления вывесок, прототипов, изделий из дерева, деталей из акрила и мелкоформатной продукции.
Quick CNC рекомендует K6090T, если ваши детали помещаются в рабочей зоне, а большинство программ выполняется одним инструментом от начала до конца. Для обработки полноформатных плит, частой смены инструмента или интенсивного съема металла мы предложим более подходящую конфигурацию.
Выбирайте K6090T для компактных заготовок, а не для обработки полноформатных плит
Оптимальный выбор
- Мастерские по изготовлению вывесок и рекламных конструкций, обрабатывающие акрил, PVC, пеноматериалы, MDF и древесину.
- Команды разработчиков прототипов, ремесленные мастерские, небольшие деревообрабатывающие предприятия и учебные лаборатории.
- Кондукторы, приспособления, образцы, рельефы, детали музыкальных инструментов и изготовление нестандартных изделий малыми сериями.
- Мебельные или дверные фабрики, выпускающие небольшие детали, образцы и декоративные вставки.
Выберите другой станок Quick CNC
- Нестинг полноформатных плит 4×8, линии производства корпусной мебели или автоматическая загрузка и выгрузка.
- Программы, для которых регулярно требуется несколько автоматических смен инструмента.
- Производство дверей полного цикла или крупносерийный раскрой.
- Обработка стали и камня, интенсивный съем алюминия или допуски уровня обрабатывающего центра.
Практичный фрезерный станок с ЧПУ с рабочей зоной 600 × 900 мм для различных мелкоформатных задач
Небольшой мастерской часто требуется больше полезных возможностей, чем предлагает любительский фрезерный станок, но без затрат площади и бюджета на полноразмерный производственный станок.
Гравировка
Мелкий текст, логотипы, декоративные узоры, рельефы и ремесленные изделия.
Раскрой и профильная обработка
Древесина, MDF, фанера, акрил, PVC, пластик, пеноматериалы и отдельные композиты.
Сверление и выборка пазов
Небольшие детали, шаблоны, кондукторы, приспособления и детали прототипов.
Автономная работа
Подготовьте файл ЧПУ в CAD/CAM, а затем выполните его с помощью DSP A11.
Возможность обработки материала зависит от инструмента, фиксации и удаления отходов
Основные материалы
Массив древесины, MDF, фанера, акрил, PVC, пластики и пеноматериалы являются типичными материалами для обработки при условии правильного выбора фрезы, подачи, крепления заготовки и системы удаления пыли/стружки.
Материалы с ограничениями
Древесно-стружечная плита (ДСП), меламиновая плита, алюминиевая композитная панель и другие композитные материалы требуют проработки качества кромки и схемы фиксации. Обработка мягкого алюминия требует инженерной оценки и проверки на образце.
Не рекомендуется
Не выбирайте K6090T для обработки стали, нержавеющей стали и камня, интенсивного съема металла, нестинга полноформатных плит или работы без оператора в условиях высокой запыленности.
Подтвержденные технические характеристики K6090T
| Позиция | Подтвержденное значение | Примечание для покупателя |
|---|---|---|
| Модель | K6090T | Миниатюрный / настольный 3-осевой фрезерный станок с ЧПУ |
| Рабочая зона по осям X-Y-Z | 600 × 900 × 150 мм | Уточните максимальный размер заготовки, габариты оснастки и свободное пространство для инструмента |
| Перемещение по осям | Шарико-винтовая передача (ШВП) | Допуск готовой детали также зависит от всего технологического процесса |
| Максимальная скорость холостого перемещения | 8 000 мм/мин | Не является гарантией производительности |
| Максимальная скорость резания | 5 000 мм/мин | Фактическая скорость зависит от материала, фрезы, глубины обработки, траектории и закрепления заготовки |
| Шпиндель | 2,2 кВт, водяное охлаждение | Необходимо предусмотреть систему водяного охлаждения и ее техническое обслуживание |
| Частота вращения шпинделя | До 24 000 об/мин | Quick CNC подберет рабочий диапазон с учетом фрезы и материала |
| Приводные двигатели | Шаговые двигатели | Перечень характеристик стандартной модели |
| Рабочее напряжение | Переменный ток 220 В, 50–60 Гц | Уточните фазность, параметры автоматического выключателя, заземление и соответствие местным требованиям |
| Стол | Стол с Т-образными пазами и механическими зажимами | Могут потребоваться приспособления или жертвенная плита |
| Цанга | ER20; указаны размеры 3,175, 6 и 12,7 мм | Итоговый комплект поставляемых цанг определяется BOM заказа |
| Контроллер | Портативный контроллер DSP A11 | Уточните постпроцессор CAM и порядок работы с файлами |
| Датчик инструмента | Входит в комплект | Обучение охватывает согласованную процедуру настройки инструмента |
Габаритные размеры, масса, окончательный размер упаковки, подключение к системе аспирации и состав программного обеспечения/лицензий указываются в коммерческом предложении и документах заказа, а не приводятся здесь на основании предположений.
Особенности станка, связанные с реальными производственными решениями

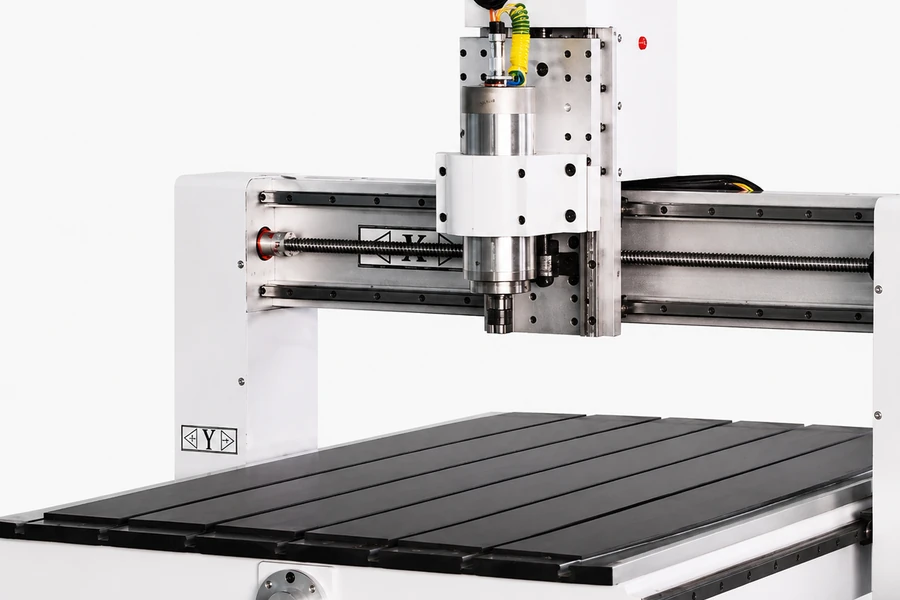

Шпиндель водяного охлаждения мощностью 2,2 кВт
Стандартный шпиндель соответствует назначению модели — обработке дерева, акрила и пластика, а также изготовлению прототипов. Quick CNC порекомендует геометрию и диаметр фрезы, диапазон частоты вращения шпинделя, подачу и глубину прохода с учетом вашего материала и требуемого качества поверхности.
Перемещение на шарико-винтовых передачах (ШВП)
В описании модели указаны шарико-винтовые передачи по осям X, Y и Z. Для получения точных готовых деталей также необходимы правильно составленная траектория обработки, острый инструмент, надежное закрепление и определенная методика измерения.

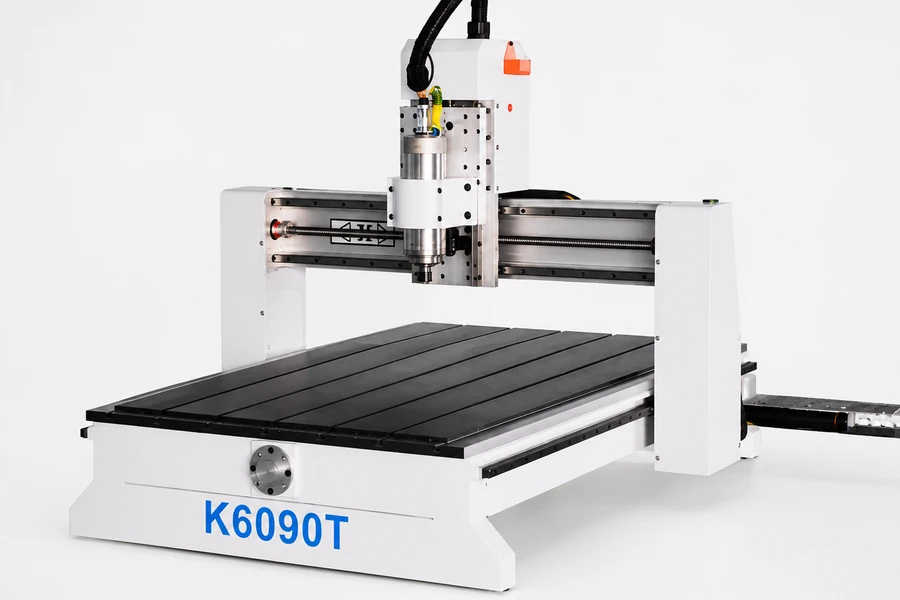

Стол с Т-образными пазами и механическое закрепление
Стол с Т-образными пазами позволяет использовать зажимы, приспособления и жертвенные плиты. Для тонких листов, небольших деталей и сквозной обработки необходима схема закрепления, которая предотвращает смещение и защищает стол.
Автономная работа с DSP A11
Ручной контроллер выполняет подготовленные файлы без постоянного подключения компьютера во время обработки. Quick CNC может помочь с проверкой постпроцессора, установкой нулевой точки, процедурой определения длины инструмента и обучением оператора.
Подберите станок с учетом размера заготовок и частоты смены инструмента
Стандартная комплектация K6090T
Оптимальный вариант, если компактные детали помещаются на столе и для выполнения большинства программ достаточно одного инструмента.
Опция 4-й оси
Рассматривайте эту опцию только после уточнения диаметра, длины, массы, способа закрепления в патроне и траектории обработки на поворотной оси.
K6090ATC
Сравните отдельно рассчитываемую опцию автоматической смены инструмента, если программы регулярно требуют нескольких инструментов.
1212 / 1325
Выберите фрезерный станок с ЧПУ большего формата, если размеры заготовок превышают 600 × 900 мм или требуется обрабатывать полноформатные листы.
Quick CNC комплектует заказ в соответствии с согласованным проектом
После инженерной и коммерческой оценки мы можем подобрать согласованную электрическую комплектацию, оснащение для обработки на поворотной оси и крепления заготовок, интерфейсы подключения систем удаления пыли и стружки, комплекты фрез, а также спланировать обучение и сервисное обслуживание.
Отправьте данные проекта
Чертеж, материал, толщина, размер заготовки, количество инструментов, требуемая производительность и место назначения.
Инженерный подбор
Мы проверяем соответствие оборудования задаче, выявляем неподходящие требования и определяем технологический маршрут, способ крепления и требования к инженерным коммуникациям.
Решение о пробной обработке
Мы организуем пробную обработку, если критичны материал, качество поверхности, обработка алюминия или допуски.
Окончательное коммерческое предложение
Quick CNC подготавливает согласованную спецификацию (BOM), объем коммерческого предложения, срок поставки и план сервисного обслуживания.
Проверьте весь технологический процесс, а не только мощность шпинделя
Необходимая информация
- Чертеж, файл DXF/DWG или 3D-модель
- Марка и толщина материала
- Размеры заготовки и готовой детали
- Глубина резания и требуемое качество поверхности
- Допуск и метод измерения
- Количество инструментов и размер партии
- Ограничения по оснастке или зажиму
- CAD/CAM и постпроцессор
- План удаления пыли или стружки
- Напряжение электросети в цехе и место назначения
Что может подготовить Quick CNC
Мы можем предложить фрезу, цангу, диапазон параметров шпинделя, стратегию подачи, глубину прохода, способ крепления заготовки и удаления пыли или стружки. Если требуется пробная обработка, ее результат относится только к испытанным материалу, инструменту, программе, способу крепления и методу измерения.
Отправьте нам чертеж до выбора опций
Quick CNC определит, подходит ли решение, отклонит неподходящие требования и подготовит конфигурацию и план проверки на образцах.
Посмотрите K6090T в работе
Используйте видео, чтобы оценить формат станка и рабочий процесс
Это видео предоставлено пользователем в качестве справочного материала. Для принятия решения о заказе Quick CNC дополнительно подтвердит окончательную конфигурацию, оснастку, способ фиксации заготовок, требования к инженерным коммуникациям и объем испытаний в коммерческом предложении и технической документации.
Открыть видео на YouTubeОтделяйте общие возможности компании от конкретного плана испытаний по заказу
Опыт производства
Quick CNC производит станки с ЧПУ с 2006 года и поставляет за рубеж фрезерные станки с ЧПУ и оборудование для производства корпусной мебели.
Система контроля качества
Возможности компании включают координатно-измерительную машину (CMM), лазерный интерферометр, Ballbar и испытания в режиме непрерывной работы продолжительностью 24–72 часа. Конкретные методы и результаты испытаний K6090T определяются планом испытаний по заказу.
Область действия сертификата
Quick CNC работает в соответствии с системой менеджмента качества ISO 9001. Перед подтверждением заказа уточните область действия сертификата применительно к конкретной модели и стране назначения.
K6090T или другой фрезерный станок с ЧПУ?
| Ваши требования | Рекомендация Quick CNC |
|---|---|
| Очень мелкие изделия и минимальная занимаемая площадь | Сравнить с K6060T |
| Таблички, прототипы и небольшие детали размером до 600 × 900 мм | Выбрать K6090T |
| Частые программы с использованием нескольких инструментов | Сравнить с K6090ATC или другим фрезерным станком с ЧПУ и автоматической сменой инструмента |
| Обработка цилиндрических заготовок | Уточнить наличие опции 4-й оси или специализированного поворотного устройства |
| Более крупные заготовки формата около 1 200 мм | Сравнить со станками класса 1212 |
| Полноформатное производство из листов 4×8 | Выбрать фрезерный станок с ЧПУ формата 1325 / 4×8 или нестинговый обрабатывающий центр с ЧПУ |
Пример выбора оборудования для мастерской по изготовлению вывесок и прототипов
Мастерская обрабатывает акриловые буквы, рекламные детали из PVC, шаблоны из MDF и небольшие деревянные панели. Ее самая крупная заготовка помещается на столе размером 600 × 900 мм, в большинстве программ используется одна фреза, а ежедневные задачи часто меняются.
Quick CNC начала бы со стандартной модели K6090T, подтвердила конфигурацию системы аспирации, указала фрезы для акрила и дерева, проверила постпроцессор CAM и запросила репрезентативный файл образца.
Когда рекомендация меняется
Если в той же мастерской начнут использовать несколько инструментов в каждой программе, мы бы рассмотрели для сравнения K6090ATC, а не представляли ручную смену инструмента как лучшее долгосрочное решение.
Quick CNC подготавливает станок, документацию и обеспечивает поддержку проекта
Jinan Quick-Fulltek CNC Machinery Co., Ltd. производит фрезерные станки с ЧПУ и оборудование для производства корпусной мебели для зарубежных покупателей.
Конфигурация
Станок, опции, инженерные коммуникации и перечень комплектующих (BOM), подобранные под проект.
Техническое подтверждение
Требования к процессу, траектории инструмента, постпроцессору, закреплению и испытанию образца.
Подготовка к отправке
Объем испытаний, план упаковки, документация и исходные данные для логистики.
Поддержка
Руководства, видеоматериалы по эксплуатации, дистанционные консультации, онлайн-обучение и варианты платного выездного обслуживания.
Предоставьте полные исходные данные для точного коммерческого предложения на K6090T
- Основной материал и его марка
- Максимальный размер заготовки
- Толщина материала
- Основная операция
- Чертеж или CAD-файл
- Требуемый суточный объём выпуска
- Качество поверхности и допуски
- Количество инструментов на программу
- Программное обеспечение CAD/CAM
- Напряжение электросети в цехе
- План системы аспирации
- Страна назначения
Что вы получите от Quick CNC
Заключение о пригодности или непригодности, рекомендацию по конфигурации, рекомендации по инструменту и закреплению заготовки, требования к испытанию образца, перечень требований к инженерным коммуникациям, объем коммерческого предложения и коммерческое предложение.
Коммерческие условия подтверждаются для окончательной конфигурации
Минимальный объем заказа и цена
Определяются в конкретном коммерческом предложении. На этой странице не указываются неподтвержденные наличие, цена или универсальная комплектация.
Срок изготовления
Стандартный срок производства составляет 45 дней. Индивидуальный объем работ, размер партии, техническое согласование и подписанное соглашение могут изменить этот срок. Морская перевозка не включена.
Упаковка и логистика
Quick CNC указывает размеры и массу упаковки, порт, условия Incoterms, способ разгрузки и логистику до места назначения в коммерческих документах.
Подготовьте инженерные коммуникации и поддержку в цехе до отгрузки
Подготовка площадки
- Напряжение, количество фаз, частота, автоматический выключатель и заземление.
- Жесткое опорное основание для станка и безопасное свободное пространство для работы.
- Маршрут доступа, план разгрузки и подъема.
- Система водяного охлаждения и аспирация.
- Компьютерная среда, CAD/CAM и порядок передачи файлов.
Согласованный объем поддержки
Quick CNC предоставляет стандартную гарантию на станок сроком один год с момента получения, руководства, видеоматериалы по эксплуатации, дистанционные технические консультации и онлайн-обучение. Можно организовать платное выездное обслуживание. Точный перечень включенных и исключенных услуг, командировочные расходы и обязанности сторон определяются подписанным соглашением.
Часто задаваемые вопросы о фрезерном станке с ЧПУ K6090T 6090
Какова рабочая зона K6090T?
Подтвержденная рабочая зона по осям X-Y-Z составляет 600 × 900 × 150 мм.
Может ли K6090T обрабатывать акрил?
Да. Quick CNC подберет фрезу, частоту вращения, скорость подачи, отвод стружки и способ фиксации с учетом листового материала и требований к качеству поверхности.
Может ли он обрабатывать алюминий?
Следует рассматривать только легкую обработку мягкого алюминия и лишь после анализа сплава, толщины, допусков, требований к качеству поверхности, инструмента, способа фиксации и отвода стружки/охлаждения.
Нужен ли компьютер во время обработки?
DSP A11 поддерживает автономное выполнение заданий. Для создания траектории инструмента по-прежнему требуется программное обеспечение CAD/CAM, а постпроцессор необходимо согласовать.
Входит ли автоматическая смена инструмента в стандартную комплектацию?
Нет. Стандартная модель K6090T не оснащена автоматической сменой инструмента. Для часто выполняемых многоинструментальных программ рассмотрите K6090ATC или другую модель с автоматической сменой инструмента.
Можно ли добавить поворотную ось?
Опционально доступна 4-я ось при условии согласования диаметра, длины, массы, способа закрепления в патроне и траектории инструмента.
Подходит ли станок для производства корпусной мебели?
На нем можно изготавливать образцы, оснастку и небольшие детали, помещающиеся на столе, но он не предназначен в качестве основного оборудования для полноформатного нестинга или крупносерийного производства корпусной мебели.
Какая система аспирации требуется?
Для обработки древесины, MDF и композитных материалов требуется эффективная промышленная система аспирации. Сообщите состав обрабатываемых материалов и характеристики аспирационной установки, чтобы Quick CNC могла подтвердить возможность подключения.
Какая информация требуется для подготовки коммерческого предложения?
Отправьте чертеж, сведения о материале, толщине, максимальном размере заготовки, технологическом процессе, количестве инструментов, требуемой производительности, напряжении, месте назначения, а также требования к поворотному устройству или обработке алюминия, если они есть.
Какое программное обеспечение можно использовать?
Используйте программное обеспечение CAD/CAM, способное создавать совместимые управляющие программы ЧПУ. Quick CNC подтвердит конкретный постпроцессор и порядок работы с файлами; на этой странице наличие лицензии на программное обеспечение не обещается.
Получите решение на базе фрезерного станка с ЧПУ K6090T от Quick CNC
Отправьте чертёж и укажите материал, толщину, максимальные размеры заготовки, количество инструментов, требуемую производительность, напряжение в цехе и место назначения. Мы подберём станок, опции, оснастку, систему фиксации и план испытаний, а затем подготовим коммерческое предложение.
