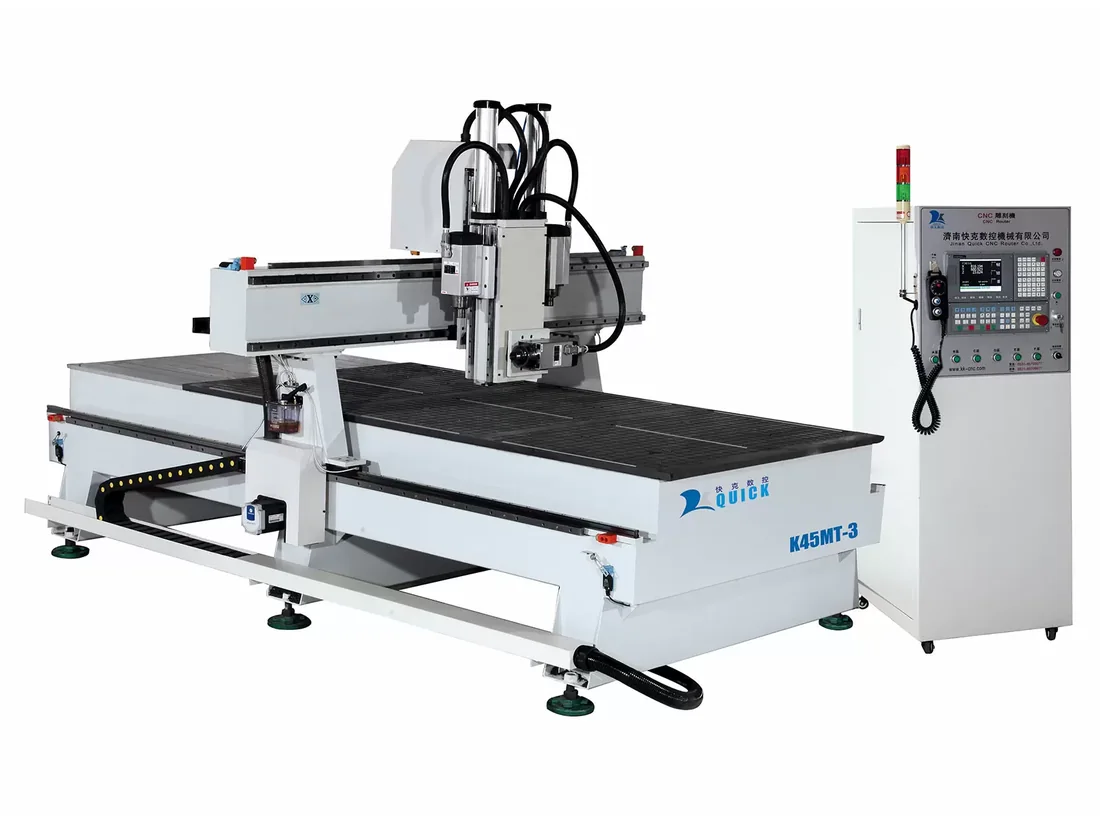

K45MT-3 · Трехшпиндельный фрезерный станок с ЧПУ по дереву без автоматической смены инструмента
Многошпиндельный фрезерный станок с ЧПУ K45MT-3 для производства деревянных дверей
Используйте три подготовленные фрезы в рамках одного запрограммированного рабочего процесса и поворачивайте центральный шпиндель для выполнения отдельных отверстий под замок или пазов на кромках дверей — без перехода на крупный инструментальный магазин с автоматической сменой, если для ваших стандартных программ требуется лишь ограниченный набор инструментов.
Quick CNC рекомендует K45MT-3 для серийно повторяющихся программ обработки дверей и мебели, в которых используется до трех инструментов и требуется управляемая обработка верхней поверхности с доступом к отдельным участкам кромок. Отправьте нам чертежи и последовательность технологических операций; мы подтвердим, что лучше подходит для вашего производства: эта модель, фрезерный станок с ЧПУ и автоматической сменой инструмента или сверлильное оборудование.
01 · Соответствие требованиям покупателя, материалам и области применения
Выбирайте K45MT-3, если для стандартной программы обработки дверей достаточно трех подготовленных инструментов
Для каких предприятий подходит лучше всего
- Предприятия по производству деревянных дверей и декоративных дверных панелей
- Цеха по производству мебели и деталей корпусной мебели
- Предприятия деревообрабатывающей отрасли, на которых повторяются две или три фрезерные операции
- Дистрибьюторы, работающие с покупателями промышленного деревообрабатывающего оборудования
Основные материалы
- Массив древесины, MDF и фанера
- Древесно-стружечная плита (ДСП) и плита с меламиновым покрытием
- Акрил, PVC, пластик и подходящие композитные материалы
- Мягкий алюминий — только после подбора инструмента и способа фиксации, а также проверки на образце
Основные операции
- Профилирование фасадов, выборка карманов и гравировка
- Пазы, фальцы и отдельные элементы типа «замочная скважина»
- Мебельные комплектующие и декоративные панели
- Вывески, шаблоны и контролируемое серийное производство
02 · Основное решение
Последовательный выбор шпинделей сокращает количество ручных замен фрез

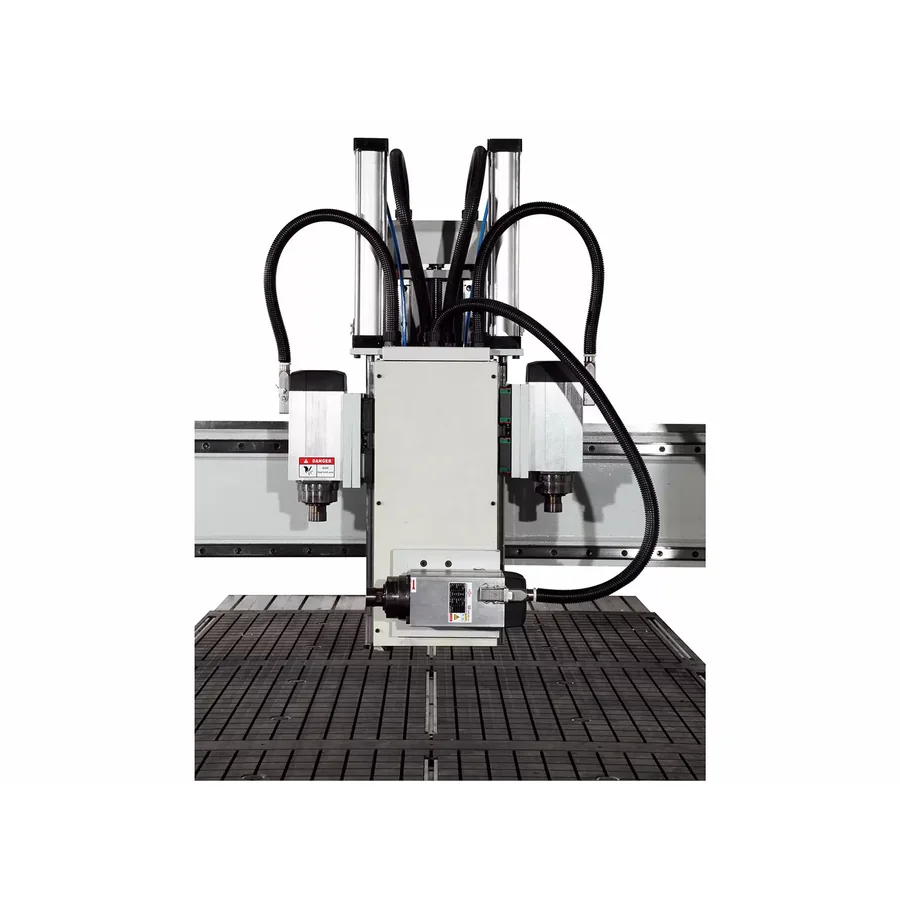

K45MT-3 оснащён тремя шпинделями мощностью 6 кВт с воздушным охлаждением. Управляющая программа выбирает подготовленную головку, необходимую для каждой операции. Это практичная многоинструментальная архитектура для программ, в которых многократно используются профильная фреза, фреза для пазов или выборки карманов и третий инструмент для другой заданной операции.
Центральный шпиндель можно индексировать для выполнения определённых операций на кромках. Перед утверждением конфигурации Quick CNC проверяет доступность зон обработки по вашему чертежу двери, расположению отверстия под замок, геометрии кромок и схеме базирования.
03 · Подходящие и неподходящие задачи
Мы рекомендуем станок минимально необходимой сложности, который выполняет ваш реальный технологический процесс
K45MT-3 оптимально подходит, если
- Для одной стандартной программы требуется не более трёх подготовленных инструментов.
- Основную рабочую нагрузку составляет обработка лицевых поверхностей дверей, а также выбранных отверстий под замки и пазов на кромках.
- Ручная загрузка и выгрузка остаются приемлемыми.
- Вакуумная или комбинированная вакуумная система фиксации с Т-образными пазами позволяет надёжно закрепить заготовку.
- Ваша CAM-система и постпроцессор поддерживают утверждённый рабочий процесс Syntec.
Quick CNC порекомендует другое решение, если
- Для программ регулярно требуется четыре и более автоматических смен инструмента.
- Для плотного размещения горизонтальных отверстий под соединительную фурнитуру требуется сверлильная группа, решение PTP или шестисторонний сверлильный центр.
- Автоматическая маркировка, загрузка или выгрузка является производственным требованием.
- Основную рабочую нагрузку составляют поднутрения, сложная многосторонняя обработка, сталь или камень.
- Допуск готовой детали или целевой показатель производительности не подтверждён испытанием на типовом образце.
04 · Полные справочные характеристики
Справочная конфигурация K45MT-3
Эти значения взяты из актуальных справочных данных модели. Комплектация поставляемого станка определяется окончательным коммерческим предложением, техническим соглашением, утверждённым чертежом и спецификацией BOM.
| Позиция | Ориентировочная конфигурация | Граница применимости |
|---|---|---|
| Модель | K45MT-3 | Справочные данные актуальной модели |
| Тип станка | Трёхшпиндельный фрезерный станок с ЧПУ без автоматической смены инструмента; шпиндели выбираются последовательно | Без одновременной обработки тремя головками |
| Рабочая зона | 1300 × 2500 × 200 мм | Индивидуальный размер рабочей зоны указан как опция |
| Разрешение повторного позиционирования | 0,02 мм | Справочное значение для станка, а не допуск на готовую деталь |
| Передача по X/Y | Реечная передача | Окончательные данные о происхождении компонентов и перечень комплектующих определяются коммерческим предложением |
| Передача по Z | Привод на основе шарико-винтовой передачи (ШВП) | Определяющей является итоговая спецификация комплектующих |
| Линейная направляющая | Квадратная линейная направляющая типоразмера 30 | Текущее описание в источнике |
| Максимальная рабочая скорость | 35 м/мин | Скорость быстрого перемещения и рабочая скорость не являются скоростью подачи при резании или производительностью цикла |
| Шпиндели | 3 × 6 кВт, шпиндели с воздушным охлаждением | Подготовленные инструменты выбираются управляющей программой |
| Центральный шпиндель | Индексация 0° / 90° / 180°; свободное вращение в диапазоне 0–180° указано как опция | Перед заказом необходимо согласовать характеристики кромки, доступ и последующую обработку |
| Частота вращения шпинделя | 18 000 об/мин | Допустимые параметры резания определяются инструментом и материалом |
| Система привода | Сервосистема Yaskawa | Справочные данные актуальной модели |
| Контроллер | Syntec | Необходимо согласовать постпроцессор и порядок работы с программами |
| Стол | Вакуумный стол с возможностью крепления через Т-образные пазы | Схема вакуумных зон, уплотнения и крепления определяется заготовкой |
| Электрические характеристики | 380 В переменного тока / 50 Гц / 3 фазы | Quick CNC комплектует электрическую часть для предприятия, на которое поставляется станок |
| Справочные данные о цанге | Указаны цанги ER25: 12,7 мм, 6 мм и 3,175 мм | Окончательные размеры хвостовиков фрез и комплект цанг определяются утвержденным перечнем инструмента |
| Справочные данные о насосе | Насос мощностью 7,5 кВт | Окончательный тип насоса и его включение в комплект поставки определяются коммерческим предложением |
05 · Конструкция и производство

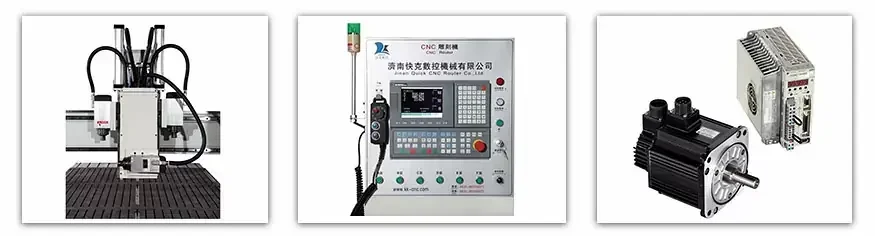

Сварная стальная станина, сервопривод перемещений и управляемый доступ инструмента к зоне обработки
В текущем описании K45MT-3 указаны усиленная сварная стальная конструкция, реечная передача по осям X/Y, шарико-винтовая передача (ШВП) по оси Z, линейные направляющие, сервосистема Yaskawa и система управления Syntec. Quick CNC объединяет эти системы в конфигурацию одного станка, а не рассматривает бренды компонентов как отдельные критерии выбора при покупке.
Конструкция станины соответствует назначению станка, однако точность готовой детали также зависит от геометрии, инструмента, закрепления заготовки, материала, программы, параметров резания, технического обслуживания и условий окружающей среды. Мы не будем преобразовывать указанное разрешение повторного позиционирования в гарантированный допуск на деталь без утвержденной методики испытаний.
06 · Варианты конфигурации
Согласуйте опции с геометрией дверей, инструментами, системой фиксации и инженерными сетями предприятия
Поворот центральной головки
Для заданных операций по обработке кромок используйте фиксированные положения 0°/90°/180°. Свободный поворот на 0–180° указан как опция и требует подтверждения возможностей системы управления, постпроцессора и границ безопасного перемещения во избежание столкновений.
Стол и вакуумная система
Quick CNC может сконфигурировать систему фиксации с помощью вакуума и Т-образных пазов с учетом размеров дверей, утечек вакуума, жертвенной плиты, риска смещения мелких деталей и требований к оснастке. Вакуумный насос выбирается в соответствии с утвержденными материалами и схемой стола.
Электропитание и аспирация
Сообщите напряжение/частоту в месте эксплуатации, требования к автоматическому выключателю и заземлению на объекте, параметры сжатого воздуха и интерфейс подключения системы аспирации. Значение 380 В/50 Гц/3 фазы приведено для справки и не является универсальной гарантией соответствия условиям объекта.
07 · Возможности индивидуальной конфигурации
Рабочая зона и насос доступны в качестве опций; другие изменения требуют инженерного согласования
Quick CNC может сконфигурировать проект с учетом утвержденной рабочей зоны, насоса, электрической комплектации, инструмента и системы фиксации. Запрошенное изменение не считается стандартным, пока оно не будет указано в коммерческом предложении, техническом соглашении и утвержденном чертеже. Сообщите максимальные размеры и толщину дверей, особенности обработки кромок, концепцию оснастки и планировку цеха, чтобы мы могли подготовить согласованную конфигурацию.
08 · Технологический процесс, инструмент, фиксация заготовок и испытание образца
Мы разрабатываем план оснащения и испытаний на основе вашей реальной программы производства дверей
Перечень инструментов
Укажите тип инструмента, диаметр, длину режущей части, хвостовик и операцию. Quick CNC может предложить распределение операций между тремя инструментами и указать программы, для которых целесообразна система автоматической смены инструмента.
Фиксация заготовки
Укажите размеры дверей, требования к плоскостности и поверхности, допустимым утечкам вакуума и доступу к кромкам. Мы можем предложить вакуумные зоны, жертвенную плиту, уплотнитель и механические опоры.
Типовой образец
Предоставьте материал, чертеж, критерии качества отделки, ключевые размеры и описание рабочего цикла. До окончательного утверждения мы можем составить план испытания образца с учетом конкретной конфигурации.
Отправьте нам один чертеж типовой двери
Перед подготовкой коммерческого предложения мы определим распределение операций между тремя инструментами, доступ центральной головки, требования к фиксации заготовки, постпроцессору и испытанию образца.
09 · Объем испытаний, контроля качества и документации
Проверки для конкретной конфигурации, а не общие подтверждения
Плановые проверки станка
- Проверка утвержденной комплектации компонентов и электрооборудования
- Перемещение по осям, возврат в исходное положение и выполнение программы
- Выбор шпинделя и дискретный поворот центральной головки
- Проверка вакуумной системы/фиксации заготовок и базовые функциональные проверки
- Контрольное фрезерование типового образца при предоставлении материала и критериев приемки
Пределы доказательности
Протоколы окончательной проверки, видеозаписи испытаний, декларации и сертификаты относятся только к утвержденной комплектации станка и согласованным требованиям места назначения. Данный комплект материалов не подтверждает наличие непредоставленного протокола испытаний K45MT-3, клиентского кейса или сертификата.
После подтверждения конфигурации и требований места назначения Quick CNC может предоставить перечень документов, применимых к окончательному заказу.
10 · Выбор модели аналогичного типа
Решения с несколькими головками и одним шпинделем, автоматической сменой инструмента и сверлильные решения
| Характер производства | Рекомендуемое направление | Почему |
|---|---|---|
| Одна фреза для большинства программ | Одношпиндельный K45MT или аналогичная модель | Меньшая сложность при нечастой ручной смене инструмента. |
| До трех регулярно используемых инструментов и доступ к выбранным кромкам дверей | K45MT-3 | Три подготовленные головки и поворотный центральный шпиндель соответствуют заданной рабочей нагрузке. |
| От четырех до восьми и более инструментов в одной программе | Фрезерный станок с ЧПУ и автоматической сменой инструмента | Инструментальный магазин обеспечивает лучшую масштабируемость, чем добавление фиксированных шпинделей. |
| Плотная схема вертикального и горизонтального сверления отверстий под соединительную фурнитуру | Станок PTP, станок со сверлильным блоком или шестисторонний сверлильный станок с ЧПУ | Специализированная конструкция сверлильной системы рассчитана на требуемое количество и ориентацию отверстий. |
| Автоматическое перемещение плит и маркировка | Нестинговая ячейка или производственная линия | Узким местом становятся перемещение материалов и поток данных, а не количество шпинделей. |
11 · Инженерный сценарий
Пример: повторяющаяся программа обработки деревянных дверей с использованием трёх инструментов
Гипотетическая фабрика производит гладкие и декоративные двери, используя одну профильную фрезу, одну фрезу для пазов и выборки карманов и одну фрезу для заданного отверстия под ключ или элемента кромки. K45MT-3 может сократить количество ручных смен инструмента, сохраняя более простой рабочий процесс по сравнению с крупной системой автоматической смены инструмента.
Для подтверждения выбора станка Quick CNC всё равно потребуются чертёж, материал, толщина двери, расположение кромки, схема фиксации, перечень инструментов, допустимое качество обработки и целевая производительность. Этот сценарий не является примером из практики заказчика или результатом производственных замеров.
12 · Ответственность производителя и ответственность за качество
Quick CNC поставляет станок как сконфигурированную производственную систему
Jinan Quick-Fulltek CNC Machinery Co., Ltd. является производителем и поставщиком решений, отвечающим за соответствие станка, контроллера, приводной системы, компоновки шпинделей, системы фиксации заготовок, комплектации электрооборудования и объёма сервисных услуг согласованному заказу. Мы можем подготовить конфигурацию, запросить у покупателя необходимые исходные данные, предложить оснастку и тестовую обработку образцов, а также оказать поддержку при монтаже и эксплуатации в соответствии с окончательным соглашением.
Подробнее о компании см. на странице О Quick CNC.
13 · Монтаж, гарантия и послепродажное обслуживание
Подготовьте инженерные коммуникации и техническое обеспечение площадки до отгрузки
Исходные данные по площадке покупателя
- Напряжение, частота, количество фаз, автоматический выключатель и заземление
- Давление, расход и качество сжатого воздуха
- Система аспирации и безопасное перемещение материалов
- Фундамент/пол, маршрут перемещения оборудования и рабочее пространство
- Требования к оператору, CAM-системе/постпроцессору и сети
Объём поддержки со стороны Quick CNC
Способ монтажа, пусконаладка, обучение, комплект запасных частей, канал связи и срок гарантии определяются подписанным соглашением. Электрическое подключение и работы внутри электрошкафа должны выполняться квалифицированными специалистами по окончательным чертежам.
При неконтролируемом движении, столкновении, сильной вибрации, появлении дыма, запаха гари или многократном срабатывании автоматического выключателя остановите и обесточьте станок; свяжитесь с Quick CNC или квалифицированным техническим специалистом.
14 · Видео из цеха по теме
Видеоматериалы из цеха Quick CNC, предоставленные вместе с заданием
Указание модели: в названии предоставленного видео на YouTube указана модель K60MT, а не K45MT-3. Видео включено как связанный материал из цеха Quick CNC и не представляется как подтверждение испытаний или производительности K45MT-3. Открыть видео на YouTube.
15 · Часто задаваемые вопросы
Вопросы покупателей о K45MT-3
Все три шпинделя работают одновременно?
Нет. Головки последовательно выбираются программой. K45MT-3 предназначен для работы с тремя заранее подготовленными инструментами, а не для одновременной обработки тремя головками.
Является ли K45MT-3 фрезерным станком с ЧПУ и автоматической сменой инструмента?
Нет. Станок переключается между тремя подготовленными шпиндельными головками, а не выбирает множество инструментов из магазина. Quick CNC рекомендует систему автоматической смены инструмента, если для выполнения типовых программ регулярно требуется более трех инструментов.
Может ли станок выполнить отверстие под замок в кромке двери?
Центральный шпиндель можно устанавливать под углами 0°, 90° и 180° для выполнения отдельных операций по кромкам; свободное вращение в диапазоне 0–180° указано как опция. Отправьте точный чертеж двери и схему крепления, чтобы мы могли проверить доступ инструмента и достаточность зазоров для предотвращения столкновений.
Может ли он резать алюминий?
Обработка подходящих мягких алюминиевых сплавов может быть возможна только при использовании согласованной конфигурации шпинделя и инструмента, наличии плана смазки или охлаждения, жестком закреплении заготовки и проверке на образце. Станок не позиционируется как фрезерный станок для обработки тяжелых металлов.
Какую точность может гарантировать Quick CNC?
В текущих справочных данных указана дискретность повторного позиционирования 0,02 мм. Это не означает автоматически такой же допуск готовой детали. Для определения приемочного допуска детали требуются чертеж, сведения о материале и инструменте, метод измерения и репрезентативное испытание.
Можно ли изготовить станок с нестандартными размерами рабочей зоны?
Нестандартный размер рабочей зоны доступен как опция. В коммерческом предложении и согласованном чертеже Quick CNC подтвердит соответствующие изменения конструкции, стола, перемещений, насоса, условий транспортировки и цены.
Что нужно отправить для получения коммерческого предложения?
Отправьте чертежи, максимальные размеры и толщину заготовки, сведения о материалах, операциях, количестве инструментов, операциях по кромкам, требуемой суточной производительности, способе загрузки, напряжении и частоте электросети, сжатом воздухе, системе аспирации и месте назначения.
Начните с одной репрезентативной управляющей программы
Создайте вместе с Quick CNC решение на базе K45MT-3 для производства дверей
Отправьте чертеж двери, сведения о материале, последовательности инструментов, операции по кромкам и требуемой производительности. Мы порекомендуем K45MT-3, только если его трехголовочная конструкция соответствует технологическому процессу, а если более эффективный производственный результат обеспечат автоматическая смена инструмента, сверлильное оборудование или автоматизация, предложим соответствующие альтернативы.
