Router CNC de 4 Eixos com ATC UC481-4D para Usinagem de Madeira com Ângulos e Curvas
Reduza os reposicionamentos manuais quando peças de portas, componentes de móveis e peças de madeira sob medida exigirem usinagem plana, angular, lateral e de contorno. A Quick CNC configura a UC481-4D de acordo com a geometria da sua peça, a sequência de ferramentas, a fixação e as utilidades disponíveis no local de instalação.
- Acesso por cabeçote basculante orientável para operações anguladas e em múltiplas faces compatíveis
- Troca automática de ferramentas para programas com múltiplas operações
- Classe de mesa de referência de 1.220 × 2.440 mm, com espaço livre e configuração definidos na cotação
- Planejamento de ferramentas, dispositivos de fixação, software e teste de amostras conforme a peça
Para Quem a UC481-4D Foi Desenvolvida
Público-alvo
- Fábricas de móveis, móveis planejados e portas
- Marcenarias sob medida e empresas de serviços de usinagem CNC
- Empresas de comunicação visual e processadores de acrílico, plástico e materiais compostos
- Revendedores e integradores de sistemas de produção
Materiais Principais
- Madeira, MDF, compensado e painel de partículas
- Painel melamínico, acrílico, PVC e plásticos
- Espuma e materiais compostos adequados
- Alumínio macio somente após validação do processo
Operações típicas
- Corte de perfis, ranhuramento e furação
- Gravação, relevos e usinagem 3D
- Usinagem de bordas de portas, áreas de fechaduras e dobradiças
- Faces inclinadas e componentes com contornos
Ajuste o Ângulo de Aproximação da Ferramenta em Vez de Virar a Peça Repetidamente

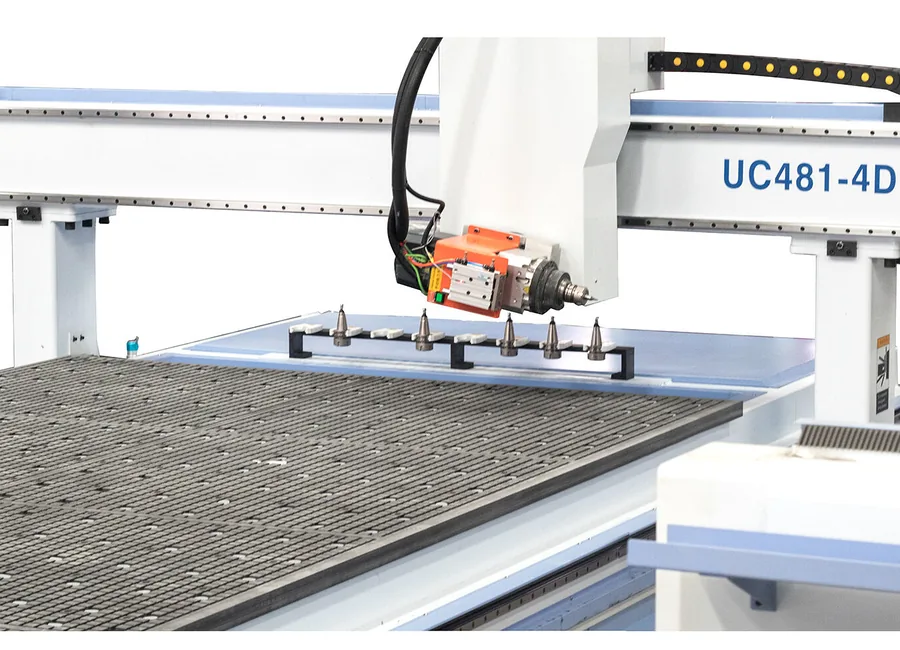

A arquitetura do cabeçote basculante orientável oferece à ferramenta de corte ângulos adicionais de aproximação para bordas adequadas, áreas de fechaduras, posições de dobradiças, faces inclinadas e superfícies com contornos. A troca automática de ferramentas oferece suporte a programas com múltiplas operações sem trocas manuais repetidas de ferramentas de corte.
A Quick CNC define o conjunto de movimentação, o magazine de ferramentas, o controlador e o caminho do pós-processador conforme a peça real, em vez de se basear apenas na expressão “4 eixos”.
Escopo de produção indicado e não indicado
Indicado para
- Recursos recorrentes inclinados, laterais ou em múltiplas faces
- Componentes para portas e móveis que utilizam diversas ferramentas
- Peças curvas de madeira, relevos e superfícies 3D adequadas
- Trabalhos personalizados que exigem menos etapas manuais de reposicionamento
Considere Outra Alternativa
- Nesting quase exclusivamente de chapas planas, sem acesso angular
- Peças cilíndricas que exigem uma configuração rotativa com mandril e contraponto
- Rebaixos complexos que exigem outra plataforma multieixos
- Aço pesado, aço inoxidável ou remoção de metal sem controle
Especificações e Limites de Configuração da UC481-4D
A tabela abaixo separa a função geral estável da máquina dos valores específicos de cada pedido. A cotação aprovada e o desenho técnico definem a máquina final.
| Modelo | UC481-4D |
|---|---|
| Categoria da máquina | Router CNC Industrial de 4 Eixos com ATC / Centro de Usinagem CNC com Cabeçote Basculante |
| Classe de referência da mesa X/Y | Classe de 1.220 × 2.440 mm; o curso útil final é confirmado na cotação |
| Curso do eixo Z e altura livre útil | Específica para cada configuração; confirmada separadamente, pois o comprimento da ferramenta, os dispositivos de fixação e a geometria do cabeçote basculante afetam a capacidade prática |
| Configuração de movimento | Cabeçote basculante orientável para acesso adequado a ângulos e múltiplas faces; o modo exato de movimentação e os limites são definidos na cotação |
| Spindle | Spindle com ATC refrigerado a ar; potência, interface e regime de trabalho são selecionados de acordo com o material e o programa de corte |
| Trocador Automático de Ferramentas (ATC) | O tipo de magazine e a capacidade de ferramentas são selecionados com base em programas representativos |

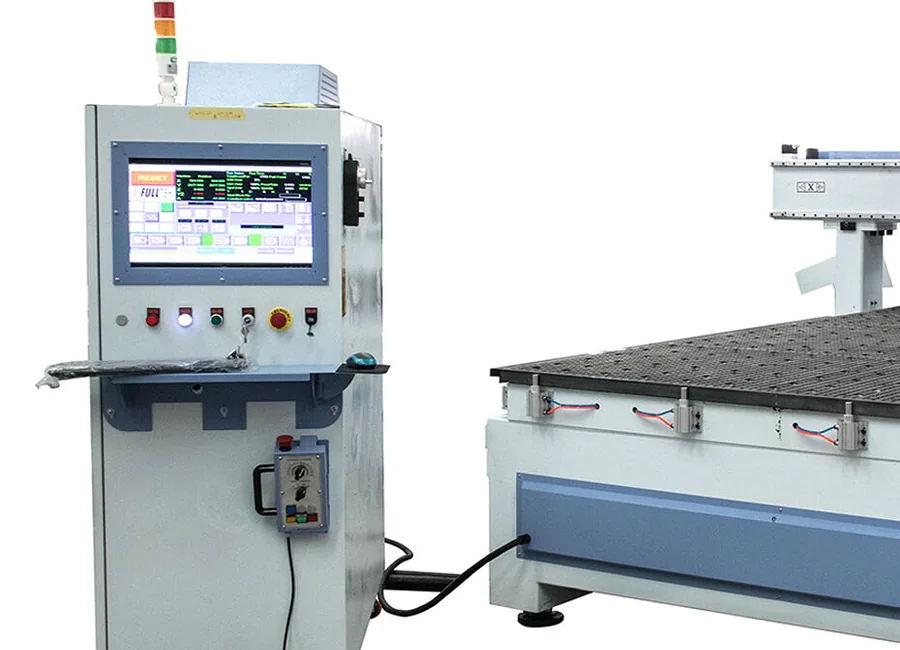

| Comando e acionamentos | Controlador multieixos e conjunto de servomotores e acionamentos compatíveis com o movimento e a cadeia de software definidos na cotação |

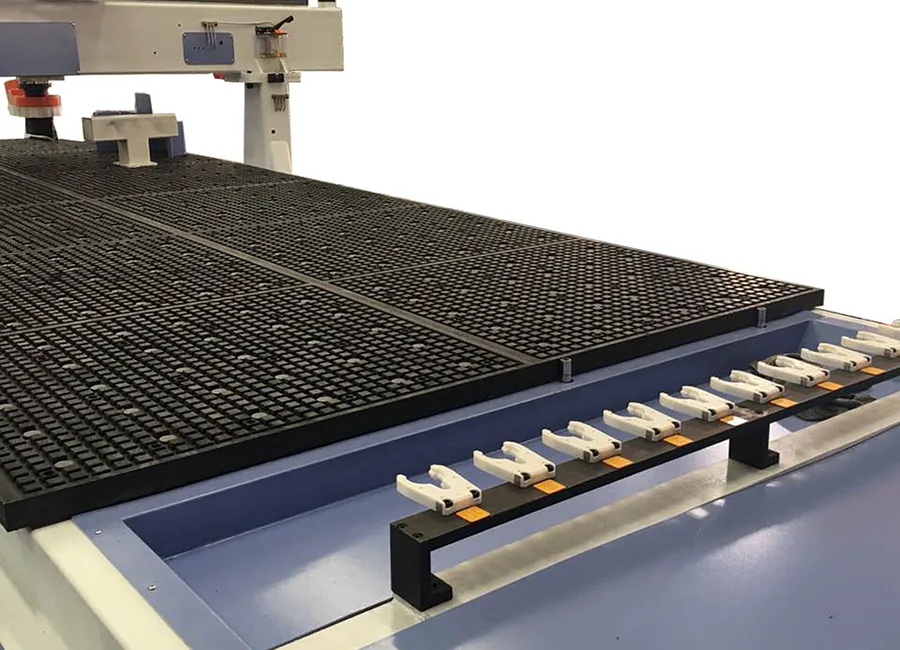

| Sistema de fixação | Plataforma de fixação a vácuo; zonas, recursos auxiliares de posicionamento, bomba e dispositivos auxiliares são definidos pela configuração |
| Elétrica e utilidades | Configurado conforme os requisitos de tensão, frequência, fases, ar comprimido e exaustão de pó do destino |
| Precisão, tolerância e capacidade produtiva | Definidas somente por meio de método de teste aprovado, amostra e registro de aceitação; nenhum valor genérico é declarado |
Uma plataforma rígida para marcenaria com múltiplas operações

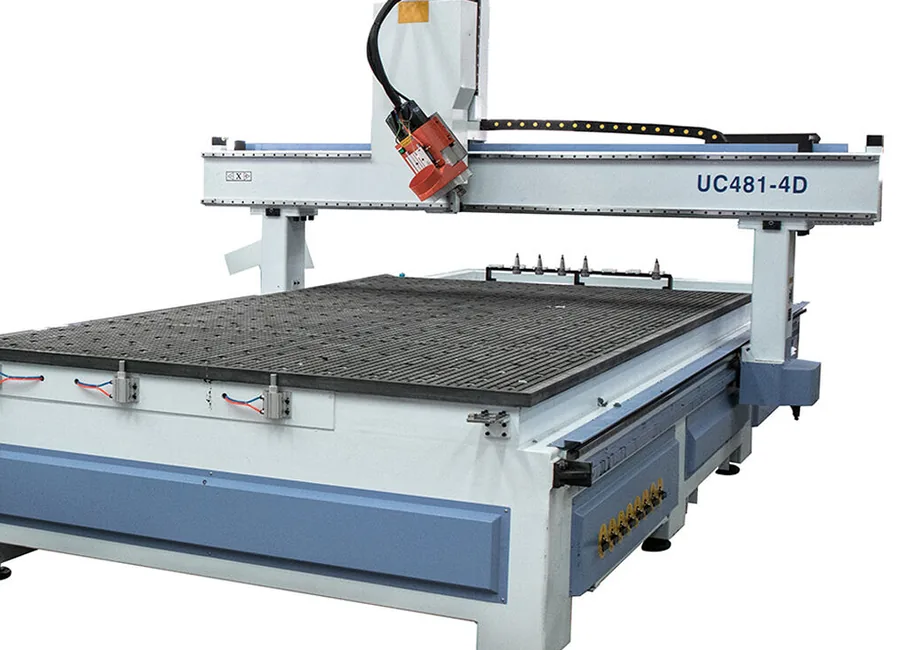

A máquina de referência utiliza uma estrutura robusta soldada, arquitetura de pórtico, movimentação por servomotores e uma mesa de fixação a vácuo. A Quick CNC verifica o alinhamento, a movimentação, a troca de ferramentas e as funções elétricas durante a montagem.
As marcas e os tamanhos finais dos componentes seguem a lista de configuração aprovada, e não uma descrição genérica da linha.
Opções de configuração
Movimentação e comando
Adequamos as funções do comando CNC, o modo de movimentação, o conjunto de servomotores/redutores, a operação CAM e o pós-processador à geometria real.
Spindle e troca de ferramentas
Selecionamos o regime de trabalho do spindle, a interface da ferramenta, a disposição do magazine e a capacidade com base no número e no tipo de ferramentas utilizados nos programas usuais.
Fixação e exaustão
Configuramos as zonas de vácuo, os dispositivos de fixação, os recursos de posicionamento, a capacidade da bomba, a coifa de aspiração e a interface de exaustão conforme a peça e o material.
Capacidade de Personalização
O tamanho útil personalizado, o zoneamento da mesa, os dispositivos de fixação, os dispositivos de posicionamento, os acessórios rotativos, a carga/descarga e a integração de software são avaliados em relação às dimensões da peça, aos ângulos de acesso, às metas de ciclo, ao espaço disponível no piso e aos espaços livres para manutenção.
A personalização é aceita somente quando a máquina resultante puder ser construída, testada e receber suporte com segurança. A cotação aprovada registra o que é padrão, opcional e específico do projeto.
Comprove o processo completo antes de assumir premissas de produção
Envie um desenho representativo ou modelo 3D, o material, as dimensões do material bruto, as faces necessárias, os raios internos, as tolerâncias, as expectativas de acabamento e a meta de lote. Propomos as ferramentas de corte, a sequência de ferramentas, o método de fixação, o controle de pó ou cavacos e um plano de teste de amostra.
- Confirme o acesso da ferramenta e o envelope de colisão
- Separe o curso Z nominal da folga útil para a peça
- Valide a fixação de peças pequenas, painéis empenados e tiras estreitas
- Verifique todo o fluxo de CAD/CAM, pós-processador e comando CNC
- Defina os pontos de inspeção e os critérios de aceitação
Testes, controle de qualidade e certificação
Verificações de montagem e movimentação
A montagem mecânica, o alinhamento, o movimento dos eixos, a lubrificação e as funções de troca de ferramentas são verificados conforme a máquina configurada.
Verificações elétricas e de utilidades
O conjunto elétrico, as proteções, a alimentação elétrica do destino, o ar comprimido e os requisitos de exaustão de pó são confirmados antes da liberação para produção.
Liberação de evidências
Declarações de precisão, tolerância, produtividade ou certificação específicas do modelo são divulgadas somente quando o respectivo registro de teste ou escopo do certificado estiver disponível.
Escolha o Tipo de Máquina Adequado
| Requisito de produção | Orientação da Quick CNC | Motivo |
|---|---|---|
| Peças predominantemente planas com várias trocas de ferramentas | Router CNC de 3 Eixos com ATC | Um movimento mais simples pode atender ao processo de produção necessário com menor complexidade. |
| Acesso recorrente em ângulo, lateral e de contorno | Router UC481-4D com ATC e cabeçote basculante | Uma abordagem adicional da ferramenta pode reduzir o reposicionamento manual. |
| Peças cilíndricas ou revestidas | Configuração com eixo rotativo | A castanha, o contraponto, o diâmetro e o comprimento útil determinam a solução. |
| Rebaixos complexos ou mudanças adicionais de orientação | Plataforma multi-eixos mais avançada | A geometria pode exigir mais direções controladas e gerenciamento de colisões. |
Cenários Típicos de Projetos e Amostras
As peças comuns para avaliação incluem portas com detalhes de borda ou fechadura, componentes de móveis com formatos especiais, painéis curvos de madeira, relevos decorativos, padrões em espuma, componentes de acrílico ou plástico e dispositivos que combinam operações planas e angulares.
Estes são cenários de aplicação, não casos de clientes nem declarações de produtividade. A peça selecionada deve ser testada sob condições acordadas de material, ferramenta, dispositivo de fixação e inspeção.
Suporte de Produção e Qualidade da Quick CNC
Nossas equipes de engenharia, produção e assistência técnica coordenam a configuração aprovada, a montagem mecânica, a integração elétrica, a inspeção, a validação de amostras, os documentos de embalagem e a preparação para instalação. Mantemos os dados do modelo, as opções e as evidências vinculados à cotação para que a máquina entregue corresponda ao requisito de produção acordado.
Informações para uma Cotação UC481-4D Adequada
- Desenhos do produto, arquivos CAD ou modelos 3D
- Material, espessura e condição do material
- Tamanho comum e máximo da peça
- Faces, ângulos e superfícies que exigem usinagem
- Operações de corte, furação, ranhuramento, usinagem de bolsões e entalhe
- Ferramentas usuais e quantidade de ferramentas por programa
- Tamanho do lote, mix de produtos e meta por turno
- Expectativas de tolerância, acabamento e inspeção
- Ambiente de CAD/CAM, pós-processador e comando CNC
- Requisitos de carga, descarga e automação
- Espaço na oficina e folgas para manutenção
- Tensão, frequência, fases, ar e exaustão de pó
Quantidade mínima de pedido, prazo de entrega, garantia e logística
Instalação e Suporte Pós-Venda
Fornecemos requisitos de instalação, dados de utilidades, orientações sobre piso e descarregamento, documentos do comando CNC e de manutenção, além de suporte remoto ou presencial acordado, conforme o contrato. A preparação da energia elétrica no local, do ar comprimido, do sistema de exaustão, da rede, das ferramentas e dos operadores deve ser concluída antes do comissionamento.
Perguntas Frequentes sobre a UC481-4D
A UC481-4D é uma máquina de quatro eixos simultâneos?
O nome por si só não comprova a interpolação simultânea. A Quick CNC confirma se o comando CNC, a cinemática, a operação CAM e o pós-processador cotados oferecem suporte a movimento indexado ou coordenado para a sua peça.
Qual área útil de trabalho a UC481-4D utiliza?
A máquina de referência está na classe de mesa de 1.220 × 2.440 mm. Os cursos finais dos eixos X/Y, o curso Z e a altura livre útil são confirmados na cotação e no desenho técnico, pois os dispositivos de fixação, o comprimento da ferramenta e a geometria do cabeçote articulado afetam a capacidade prática.
Quais spindle e trocador automático de ferramentas são padrão?
A potência do spindle, a interface de ferramenta, o tipo de magazine e a capacidade de ferramentas são definidos pela configuração. Selecionamos esses itens conforme o material, a exigência de corte e o número de ferramentas utilizadas em programas representativos.
Ela pode usinar alumínio?
O alumínio macio adequado pode ser processado com o regime correto do spindle, fresa, fixação, remoção de cavacos, lubrificação ou sopro de ar e uma estratégia de corte conservadora. Exigimos uma análise do processo e a validação de amostras antes de fazer uma declaração de desempenho em produção.
Ela é adequada para a produção de móveis planejados e painéis de móveis?
Ela pode processar componentes de móveis planejados, portas e móveis, especialmente quando o acesso angular ou lateral é importante. Para Nesting de chapas planas em alto volume, um sistema Nesting dedicado pode proporcionar um processo de produção mais simples e rápido.
O que devo enviar para solicitar uma cotação?
Envie desenhos ou arquivos 3D, materiais, dimensões das peças, faces e ângulos necessários, operações, quantidade de ferramentas, metas de lote e turno, expectativas de tolerância e acabamento, ambiente de software, utilidades da oficina e informações de destino.
Qual é a quantidade mínima de pedido (MOQ), o prazo de produção e a garantia?
Não há quantidade mínima de pedido. O prazo padrão de produção é de aproximadamente 45 dias após o pedido e a confirmação da configuração, sem incluir o frete marítimo. A garantia padrão é de um ano, sujeita ao contrato assinado e às exclusões.
Configure a UC481-4D de Acordo com Suas Peças Reais
Envie à Quick CNC seus desenhos, material, tamanho da peça, características angulares, lista de ferramentas, meta de produção e infraestrutura disponível na fábrica. Recomendaremos o sistema de movimentação, spindle, ATC, sistema de fixação, software e pacote de serviços mais adequados e elaboraremos uma cotação conforme a configuração.
