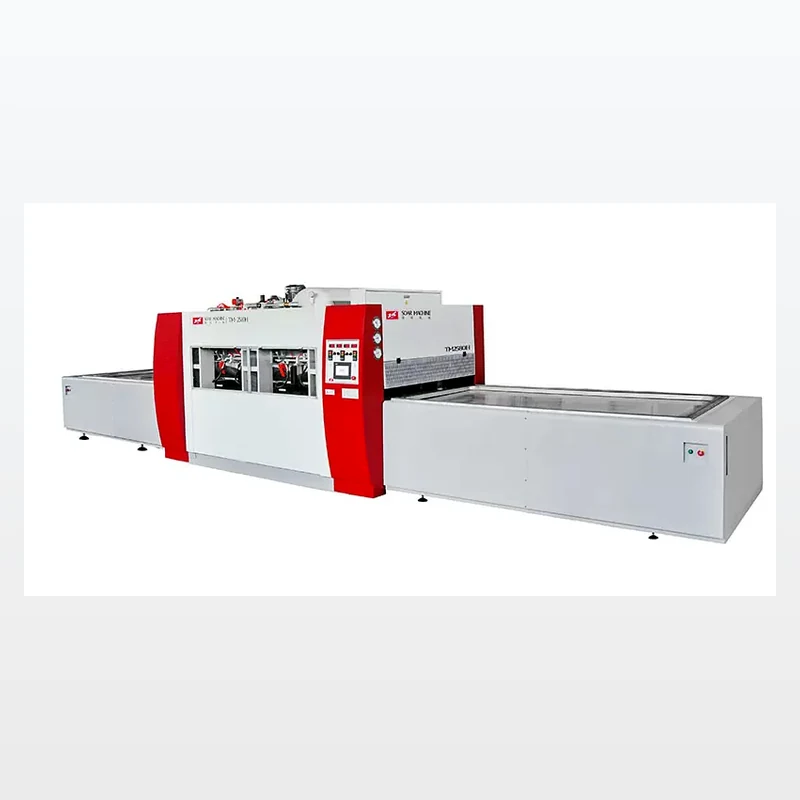

Prensa Térmica a Vácuo para Portas de Móveis
A ATM-3200 é uma prensa de membrana a vácuo automática com pinos para prensagem superficial de portas de móveis planejados, portas de guarda-roupa, painéis decorativos de móveis, filme de PVC, filme de alto brilho, filme de transferência térmica e lâmina de madeira.
- Suporte automático por pinos para painéis de portas perfilados e com ranhuras

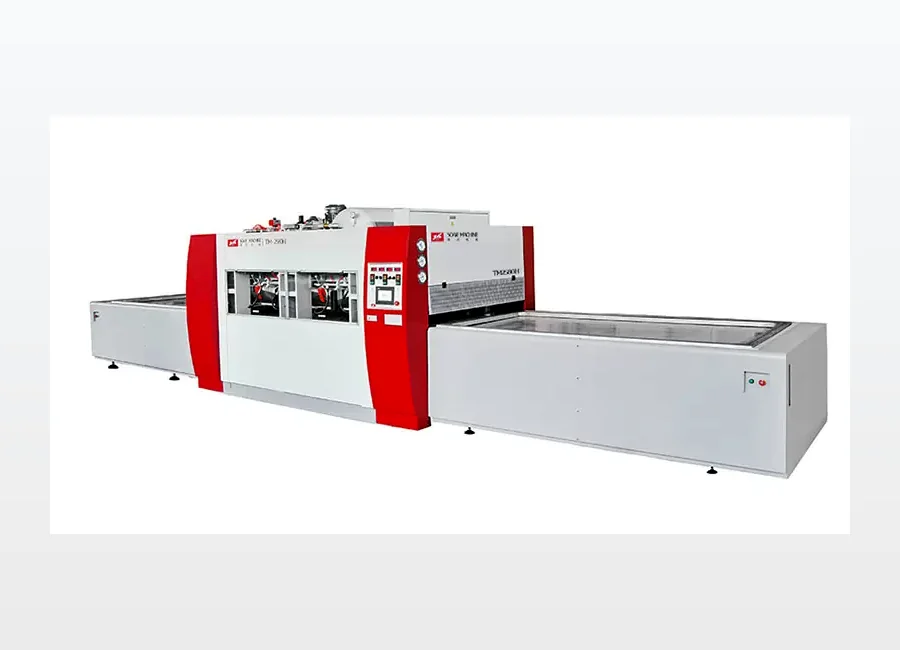

- Duas mesas de trabalho para um ritmo de carga alternada entre os lados esquerdo e direito
- Dimensão da mesa de trabalho: 3000 × 1320 mm
- Projetada para a produção de portas de móveis planejados, guarda-roupas e móveis
Desenvolvida para fábricas de portas de móveis que precisam de uma prensagem superficial mais rápida
Uma fábrica de portas de móveis geralmente se preocupa com a qualidade da colagem, a definição das ranhuras, a velocidade de preparação e a estabilidade da produção em lotes. A Quick CNC posiciona esta máquina para o acabamento superficial de portas de móveis, e não para operações gerais de corte, furação ou gravação.
Público-alvo
Fábricas de móveis planejados, fabricantes de portas de guarda-roupa, fabricantes de móveis de painel, indústrias da madeira e distribuidores de equipamentos que fornecem linhas de acabamento superficial para móveis.
Principais peças processadas
Portas de móveis planejados em MDF, portas de guarda-roupa, portas de móveis, painéis decorativos e painéis perfilados com ranhuras, relevos ou linhas usinadas na superfície.
Materiais de revestimento
Filme de PVC, filme de alto brilho, filme de transferência térmica e lâmina de madeira utilizados na prensagem superficial de uma face de móveis.
Solução principal: o suporte automático por pinos reduz o trabalho de preparação
O principal valor da ATM-3200 não está apenas no aquecimento e no vácuo. Seu sistema automático de suporte por pinos ajuda a sustentar portas com diferentes perfis, reduzindo o trabalho manual de localizar e montar os suportes inferiores antes da prensagem. Na produção de portas de móveis planejados com grande variedade de modelos, isso melhora o ritmo de preparação antes de cada ciclo de prensagem.
Aplicações adequadas e inadequadas
Escolha esta máquina quando você precisar de
- Prensagem de filme de PVC em portas de móveis
- Acabamento de alto brilho em superfícies de portas e painéis
- Prensagem de filme de transferência a quente
- Prensagem de lâmina de madeira em componentes de móveis

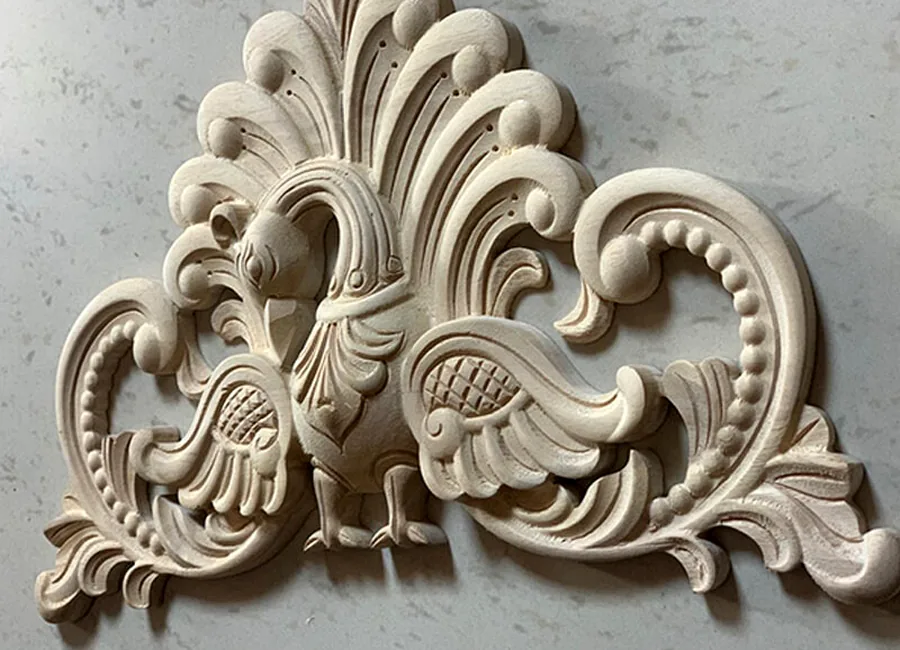

- Painéis de portas de móveis com ranhuras, relevos ou formatos especiais
- Configuração mais rápida dos suportes para diferentes estilos de portas
Escolha outra solução da Quick CNC quando você precisar de
- Corte, nesting ou dimensionamento de painéis
- Furação, furos laterais ou furos para conectores de móveis
- Produção de gravação e entalhe
- Usinagem de chapas de acrílico, espuma, plástico ou alumínio
- Processamento de pedra ou metal
- Apenas prensagem de chapas planas em pequenos volumes
Especificações completas
| Item | Especificação da ATM-3200 |
|---|---|
| Tipo de máquina | Prensa automática de membrana a vácuo com pinos |
| Dimensões externas | 13.500 × 2.230 × 2.150 mm |
| Dimensões da mesa de trabalho | 3.000 × 1.320 mm |
| Tamanho máximo do produto | 2.800 × 1.180 mm |
| Altura máxima da peça | 50 mm |
| Pressão de trabalho nominal | Pressão positiva ≤ 0,6 MPa |
| Pressão negativa | ≥ -0,095 MPa |
| Potência geral | Aproximadamente 56 kW |
| Consumo real de energia | Aproximadamente 12–15 kW |
| Peso | 15 t |
| Sistema de comando CNC | CLP Delta e tela sensível ao toque |
| Bomba de vácuo | Bomba de vácuo com tecnologia alemã |
| Componentes elétricos | Schneider, Weidmuller, Delta e CHINT |
| Sistema hidráulico | Sistema hidráulico de Taiwan |
| Materiais de aplicação | PVC, alto brilho, transferência a quente e lâmina de madeira |
| Principais aplicações | Portas de armários, portas de guarda-roupas, portas de móveis e painéis decorativos |
A configuração final, as utilidades e os parâmetros do processo devem ser confirmados de acordo com o tamanho das suas portas, o material da película, o sistema de adesivo e as condições da fábrica.
Estrutura e processo de fabricação
Estrutura reforçada da máquina
A estrutura da máquina utiliza seis chapas inteiriças de aço para ajudar a reduzir a deformação causada pela soldagem. São utilizados tratamento de envelhecimento e aplainamento para contribuir para a estabilidade da máquina a longo prazo.
Controle do movimento da mesa
A mesa de trabalho opera com correntes combinadas com um inversor de frequência, ajudando a mesa a iniciar, funcionar e parar com mais suavidade durante a produção.
Operação por tela sensível ao toque
O sistema de controle PLC Delta e uma ampla tela sensível ao toque de interface homem-máquina tornam a operação mais direta para os profissionais responsáveis pela produção de portas de móveis.
Pontos para discussão de configuração e personalização
Discussão padrão
Antes de elaborar a cotação, a Quick CNC confirma o tamanho útil de trabalho, a altura máxima da porta, o material do filme ou revestimento, a tensão elétrica da fábrica, os requisitos de ar e vácuo, o método de embalagem e o país de destino.
Limites de personalização
O tamanho da mesa, o padrão elétrico, as configurações de idioma, o processo do material de superfície e a integração com a linha de produção podem ser discutidos. Qualquer alteração deve ser confirmada antes da produção, pois pode afetar a estrutura, o custo e o prazo de entrega.
Processamento, aplicação de adesivo, fixação e testes de amostras
Preparação do painel
Envie o material do painel-base, o perfil usinado da porta, o tipo de filme de superfície e o processo de aplicação do adesivo para que a Quick CNC possa verificar se o tamanho da máquina e o método de prensagem são adequados à sua produção.
Configuração do sistema de apoio
O sistema de pinos automáticos ajuda a apoiar diferentes formatos de portas e reduz a preparação manual do apoio inferior, especialmente quando os modelos de portas mudam com frequência.
Avaliação de amostras
Para filmes novos, superfícies de alto brilho ou ranhuras complexas, a Quick CNC pode discutir os requisitos de testes de amostras antes de confirmar o processo final de prensagem.
Testes de fábrica e verificações de qualidade da ATM-3200
O processo de qualidade da fábrica da Quick CNC inclui inspeção da estrutura, inspeção dos componentes, inspeção da montagem, testes elétricos, testes de funcionamento e verificações finais da embalagem antes da entrega. Para a ATM-3200, o foco da inspeção deve estar alinhado à estrutura da prensa térmica a vácuo, ao sistema de pressão, aos pinos elevatórios automáticos, ao movimento da mesa dupla e à lista final de materiais elétricos (BOM).
Processo geral de controle de qualidade da fábrica
- Inspeção da estrutura e do chassi da máquina
- Inspeção dos componentes e das peças adquiridas
- Inspeção da montagem mecânica e do encaixe
- Teste da fiação elétrica e das funções
- Teste de funcionamento sem carga e de movimentação
- Verificação final da embalagem e das condições de carregamento
Verificações específicas da ATM-3200
- Teste de pressão de vácuo em relação à pressão negativa nominal
- Verificação da função de pressão positiva, quando incluída no pedido
- Teste de descida, apoio e travamento dos pinos elevatórios automáticos
- Verificação do funcionamento das mesas de trabalho esquerda e direita
- Verificação das funções do CLP Delta e da tela sensível ao toque
- Verificação do acionamento hidráulico e confirmação da lista de materiais elétricos (BOM)
Observação: Para selagem a vácuo, uniformidade do aquecimento ou prensagem de amostras do cliente, confirme o método de teste antes de confirmar o pedido. Para projetos europeus ou certificados, peça à Quick CNC que confirme o arquivo do certificado, a tensão, os dispositivos de segurança e o escopo da documentação para o pedido em questão.
Seleção de Prensas a Vácuo do Mesmo Tipo
A Quick CNC pode ajudar a comparar a ATM-3200 com outras opções de prensas a vácuo quando a fábrica precisa de um tamanho de mesa diferente, modo de pressão, nível de automação ou perfil de consumo de energia.
| Opção de modelo | Principais pontos de configuração | Aplicação mais adequada |
|---|---|---|
| Prensa térmica automática a vácuo com pinos ATM-3200 | Mesa de trabalho de 3.000 × 1.320 mm, tamanho máximo do produto de 2.800 × 1.180 mm, altura máxima de 50 mm, pressão positiva ≤ 0,6 MPa, pressão negativa ≥ -0,095 MPa, aproximadamente 56 kW de potência total e consumo real de 12–15 kW. | Escolha esta opção quando portas moldadas de móveis em MDF, painéis ranhurados e mudanças frequentes de estilo exigirem uma configuração mais rápida dos apoios e um ritmo de produção com mesa dupla. |
| Prensa multifuncional de pressão positiva e negativa TM2580H | Mesa de trabalho de 2.580 × 1.320 mm, tamanho máximo do produto de 2.440 × 1.150 mm, quatro modos de trabalho para PVC fosco, alto brilho, lâmina de madeira e pré-prensagem, sensor de pressão, alarme de falha do CLP e corte automático do filme. | Escolha esta opção quando a combinação de processos exigir mais modos de trabalho, funções de manuseio da membrana e maior automação no controle do filme. |
| Prensa padrão de pressão positiva e negativa TM2580C | Mesa de trabalho de 2.580 × 1.320 mm, tamanho máximo do produto de 2.440 × 1.180 mm, altura máxima de 50 mm, pressão positiva ≤ 0,5 MPa, pressão negativa ≥ -0,095 MPa e controle por CLP Delta. | Escolha esta opção quando a fábrica precisar de uma solução padrão de pressão positiva e negativa para a produção comum de portas de armários e guarda-roupas. |
| Opção de prensa a vácuo de menor potência M2-F3000 | Mesa de aproximadamente 3.000 × 1.300 mm, altura máxima de 50 mm, pressão negativa ≥ -0,095 MPa, aproximadamente 28 kW de potência total, consumo real de 6–7 kW, tela sensível ao toque, aquecimento superior e inferior e corte automático do filme. | Escolha esta configuração quando o menor consumo de energia, a prensagem a vácuo convencional e a prensagem de lâminas com membrana de silicone forem mais importantes do que o suporte automático por pinos de elevação. |
Dica de seleção: Não escolha apenas pelo tamanho da mesa. Envie o estilo das portas, o tipo de filme, o processo de aplicação do adesivo, a produção desejada e o fluxo de trabalho dos operadores para que a Quick CNC confirme a configuração correta.
Cenário de feedback do cliente: da prensagem em mesa única à prensagem em mesa dupla
Um fabricante de portas de móveis substituiu uma prensa a vácuo de mesa única por uma prensa térmica a vácuo de mesa dupla. Os operadores podiam preparar um lote enquanto o outro estava sendo processado, reduzindo o tempo ocioso e melhorando o fluxo de produção em uma estimativa de 20–30%, dependendo dos materiais e das condições de operação.
O sistema automático de pinos de elevação simplificou o posicionamento de portas de MDF molduradas, enquanto a pressão de vácuo estável e o aquecimento controlado ajudaram a reduzir bordas soltas, revestimento incompleto nos cantos e aderência irregular.
Observação: A qualidade final da prensagem ainda depende do tamanho da porta, do tipo de filme, do adesivo, das configurações de temperatura e pressão, das condições de manutenção e da experiência do operador.
Capacidade de produção, controle de qualidade e suporte do fornecedor
Escopo de fabricação
A Quick CNC fabrica routers CNC e equipamentos para a produção de móveis de painel, incluindo prensas térmicas a vácuo e soluções para a produção de móveis.
Suporte a compradores globais
A Quick CNC atende clientes em mais de 100 países e regiões e já apoiou mais de 5000 clientes em todo o mundo em projetos de routers CNC e máquinas para marcenaria.
Controle de qualidade específico do pedido
A inspeção do ATM-3200 pode abranger a pressão de vácuo, a pressão positiva, os pinos automáticos, o funcionamento da mesa dupla, as funções da tela sensível ao toque do PLC, os acionamentos hidráulicos e os componentes elétricos confirmados.
Comunicação durante a produção
Após a confirmação da configuração, a Quick CNC comunica o status da produção, os detalhes da embalagem e a preparação para a entrega de acordo com o escopo do pedido aprovado.
Suporte de serviço
A orientação para instalação, o treinamento dos operadores, a solução de problemas e a coordenação de peças de reposição são fornecidos de acordo com a máquina selecionada, o destino e o escopo de serviço acordado.
Discussão sobre amostras
Para projetos de portas de MDF com PVC, alto brilho, lâmina de madeira ou formatos moldurados, os testes de prensagem com amostras do cliente podem ser discutidos antes da confirmação do pedido quando o processo exigir validação adicional.
Dados para RFQ para uma cotação precisa
Envie detalhes práticos da produção para que a Quick CNC possa adequar a máquina, a configuração e o escopo de serviço à sua fábrica de portas de móveis.
Inclua estes dados
- Tamanho e espessura máximos da porta do móvel
- Material do painel-base e tipo de filme de revestimento
- Detalhes de ranhuras, linhas, perfis elevados ou superfícies curvas
- Meta de produção diária e planejamento dos turnos de trabalho
- Tensão elétrica da fábrica, fornecimento de ar e país de destino
- Embalagem, porto de entrega e expectativas de serviço
Quantidade mínima de pedido (MOQ), prazo de produção, embalagem e pós-venda
MOQ
A Quick CNC normalmente não exige quantidade mínima de pedido para a compra de máquinas.
Prazo de produção
O prazo padrão de produção é de aproximadamente 45 dias após a confirmação do pedido e da configuração. O prazo do transporte marítimo é separado.
Embalagem e logística
A máquina é preparada com embalagem para exportação e normalmente enviada em contêiner, de acordo com o tamanho da máquina e as exigências do destino.
Garantia
A garantia é de um ano, conforme o acordo assinado e as exclusões aprovadas.
Instalação
O suporte à instalação e ao treinamento dos operadores é organizado de acordo com a máquina selecionada, o destino e o escopo de serviço acordado.
Peças de reposição
A Quick CNC coordena o suporte para peças de reposição e a solução de problemas com base na configuração da máquina e no acordo de serviço.
Perguntas frequentes
O ATM-3200 é principalmente para portas de armários?
Sim. Ele foi projetado para portas de armários, portas de guarda-roupas, portas de móveis e painéis decorativos que necessitam de prensagem com filme de PVC, filme de alto brilho, filme para transferência térmica ou lâmina de madeira.
O que o diferencia de uma prensa de membrana a vácuo convencional?
O sistema automático de suporte por pinos reduz a preparação manual dos apoios inferiores, o que é útil quando a fábrica processa muitos modelos diferentes de portas com ranhuras ou conformadas.
Ele pode prensar portas de armários de alto brilho?
Sim. Os materiais de aplicação listados incluem material de alto brilho, além de PVC, transferência térmica e lâmina de madeira.
Qual é o tamanho máximo do produto?
O tamanho da mesa de trabalho é de 3.000 × 1.320 mm, e o tamanho máximo do produto listado é de 2.800 × 1.180 mm.
A Quick CNC pode testar o sistema de pressão antes da entrega?
A inspeção do ATM-3200 pode incluir a pressão de vácuo, a função de pressão positiva, os pinos de elevação automáticos, o funcionamento das duas mesas, as funções da tela sensível ao toque do PLC, os acionamentos hidráulicos e as verificações dos componentes elétricos, conforme o pedido confirmado.
Posso solicitar a prensagem de amostras antes de fazer o pedido?
Sim. Para filmes de PVC novos, materiais de alto brilho, lâminas de madeira ou portas de MDF conformadas, envie amostras e detalhes do processo para que a Quick CNC possa discutir a inclusão da prensagem de amostras do cliente antes da confirmação final.
A Quick CNC pode fornecer documentos CE, ISO ou SGS?
Para projetos que exigem certificação, envie o país de destino e a lista de documentos necessários durante a RFQ. A Quick CNC deverá confirmar a documentação de certificação aplicável, a norma elétrica e o escopo dos documentos para o pedido efetivo antes da produção.
É adequada para o corte de acrílico ou alumínio?
Não. Este produto é uma prensa térmica a vácuo para prensagem superficial. Para cortar acrílico, plástico, painel de alumínio composto ou alumínio macio, a Quick CNC deve recomendar um Router CNC ou outra máquina adequada.
O que devo enviar antes de solicitar uma cotação?
Envie as dimensões da porta, a altura máxima, o material do painel, o tipo de filme ou lâmina, os detalhes das ranhuras, a meta de produção diária, a tensão, o país de destino e as expectativas de serviço.
