O que é um Router CNC com ATC e como ele funciona?

ATC significa simplesmente que a máquina pode trocar as ferramentas automaticamente

ATC significa Trocador Automático de Ferramentas (ATC). Pense nele como uma função da máquina: o router pode devolver uma ferramenta, pegar a próxima e continuar executando o programa.

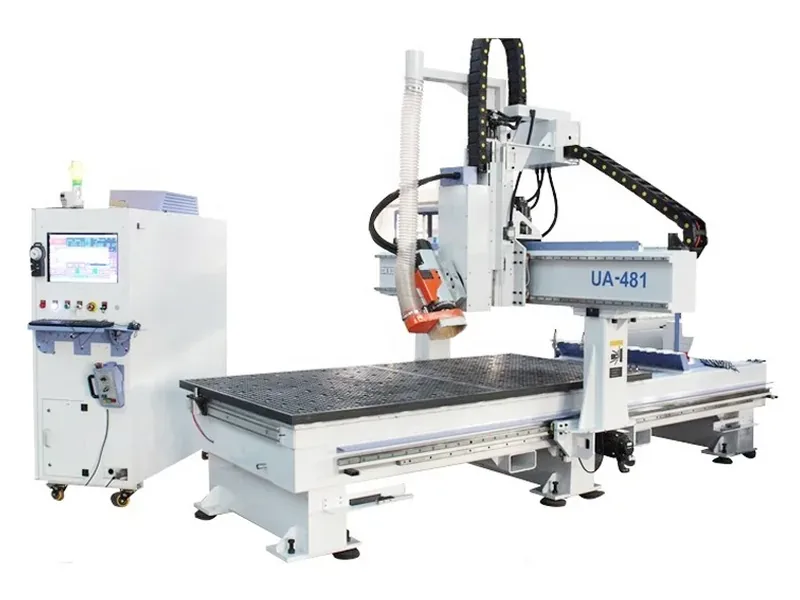

Um Router CNC de 3 Eixos pode ter ATC, assim como um Router CNC de 4 Eixos, um Centro de Usinagem CNC de 5 Eixos ou uma máquina Nesting ou PTP. Portanto, o ATC por si só não determina qual tipo de Router CNC suas peças exigem.

Quando conversamos com uma fábrica sobre ATC, começamos pelo trabalho. Se um programa comum precisa parar várias vezes porque utiliza diversas fresas, vale a pena considerar o ATC. Se o trabalho utiliza principalmente uma única fresa, pode haver uma forma melhor de investir o orçamento.

Na Quick CNC, não começamos recomendando o maior magazine. Primeiro analisamos o trabalho repetitivo, contamos as trocas de ferramentas realmente necessárias e verificamos se o ATC elimina uma interrupção da produção que de fato consome seu tempo.

Ainda está decidindo se a peça exige 3, 4 ou 5 eixos? Comece pelo nosso guia comparativo entre Router CNC de 3 Eixos, Router CNC de 4 Eixos e Centro de Usinagem CNC de 5 Eixos .

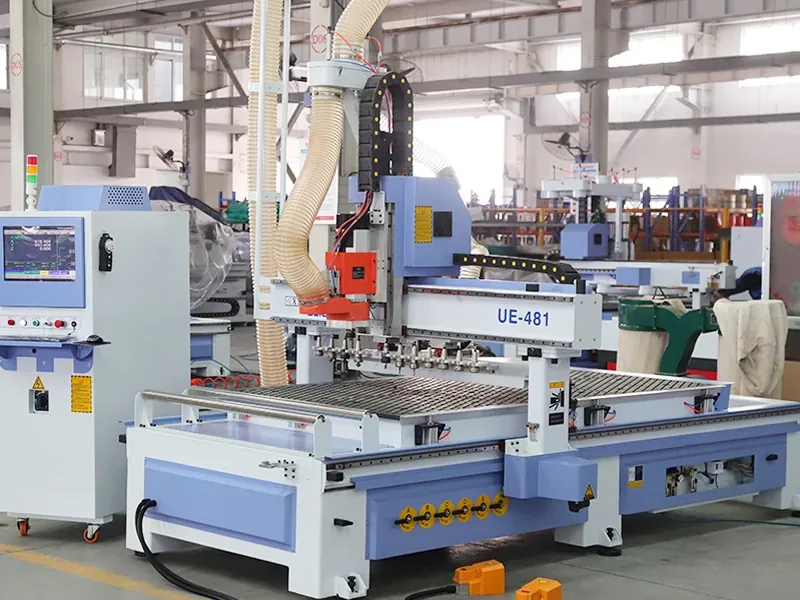

Como um Router CNC com ATC troca as ferramentas?

O programa informa à máquina qual ferramenta deve ser usada em seguida. No CAM, cada operação é vinculada a uma ferramenta. O pós-processador — a etapa que converte a trajetória de ferramenta do CAM em um código que a máquina consegue interpretar — precisa ser compatível com o comando CNC.

Antes do início do trabalho, as ferramentas são carregadas nas posições designadas do magazine e definidas corretamente na tabela de ferramentas do comando CNC. Cada número de ferramenta chamado pelo programa deve corresponder ao porta-ferramenta correto e à posição correta no magazine. O número físico do alojamento não precisa ser igual ao número da ferramenta em todos os sistemas ATC, mas a correspondência deve estar correta. Caso contrário, a máquina poderá chamar ou pegar a ferramenta errada.

O que acontece quando a máquina troca de ferramenta?

1. O programa solicita a próxima ferramenta.

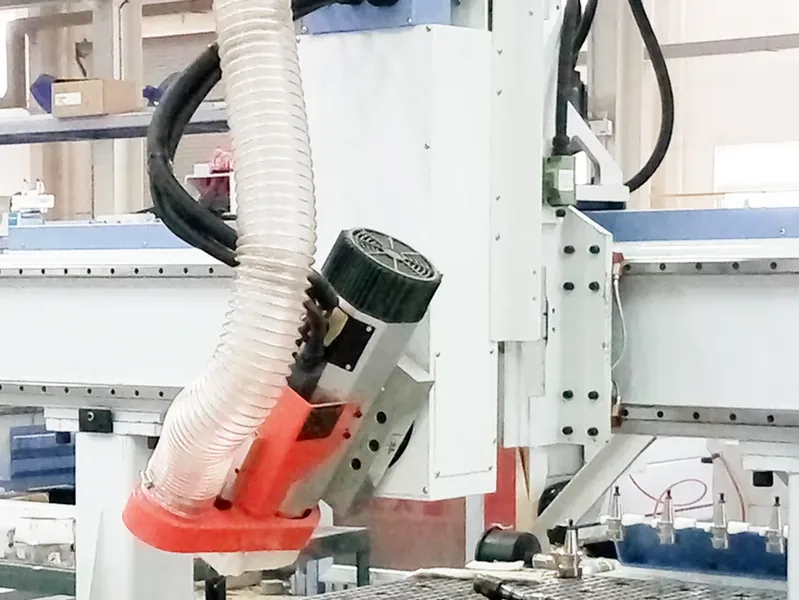

2. O spindle interrompe o corte e se desloca até a posição de troca de ferramentas.
3. A máquina devolve o porta-ferramenta atual ao magazine.
4. Ela retira a ferramenta solicitada pelo programa.
5. O comando CNC carrega os dados ou a compensação correta da ferramenta.
6. O spindle retorna à peça e continua a usinagem.

O movimento é um pouco diferente nos sistemas lineares e carrossel, mas o resultado é o mesmo: a máquina pode passar de uma fresa preparada para a próxima sem que alguém precise interromper o trabalho para trocar as ferramentas manualmente.

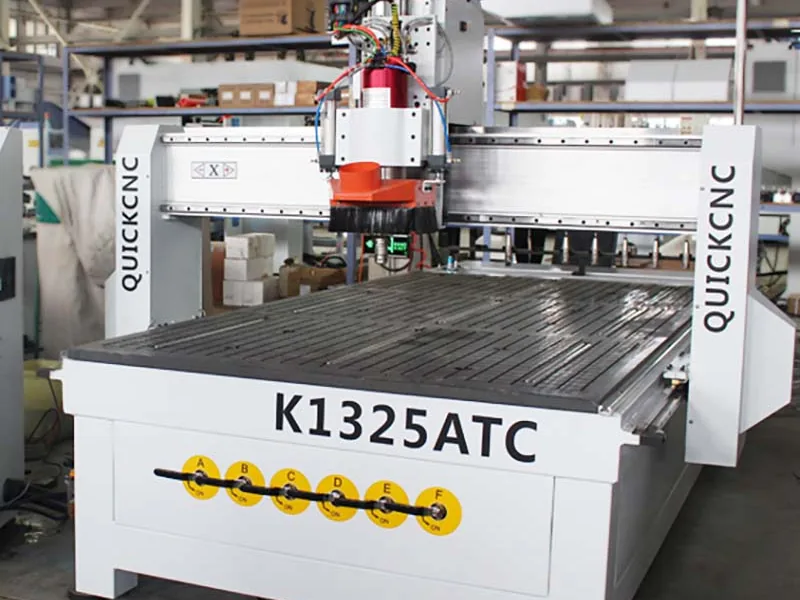

O magazine de ferramentas é apenas uma parte do sistema ATC

Ao comparar máquinas, não considere apenas “8 ferramentas” ou “12 ferramentas”. O spindle, os porta-ferramentas, o comando CNC, o sensor de comprimento da ferramenta, a alimentação de ar comprimido e os sensores precisam trabalhar em conjunto.

De quantas posições de ferramenta no ATC você realmente precisa?

Comece com um programa que você executa com frequência. Conte todas as ferramentas de corte necessárias, da primeira à última operação. Depois, decida se também deseja deixar uma ferramenta reserva ou alternativa pronta no magazine.

Quando dimensionamos uma configuração com ATC na Quick CNC, preferimos um magazine com posições suficientes para os trabalhos recorrentes, além de uma margem de reserva adequada. Posições de ferramenta não utilizadas não aumentam a produtividade apenas por estarem listadas na cotação.

Se o trabalho utiliza apenas um conjunto pequeno e estável de ferramentas, um magazine muito maior não aumentará automaticamente a produtividade. Por outro lado, se o programa precisa regularmente de mais ferramentas do que o magazine comporta, alguém ainda terá que parar a máquina e trocar as ferramentas.

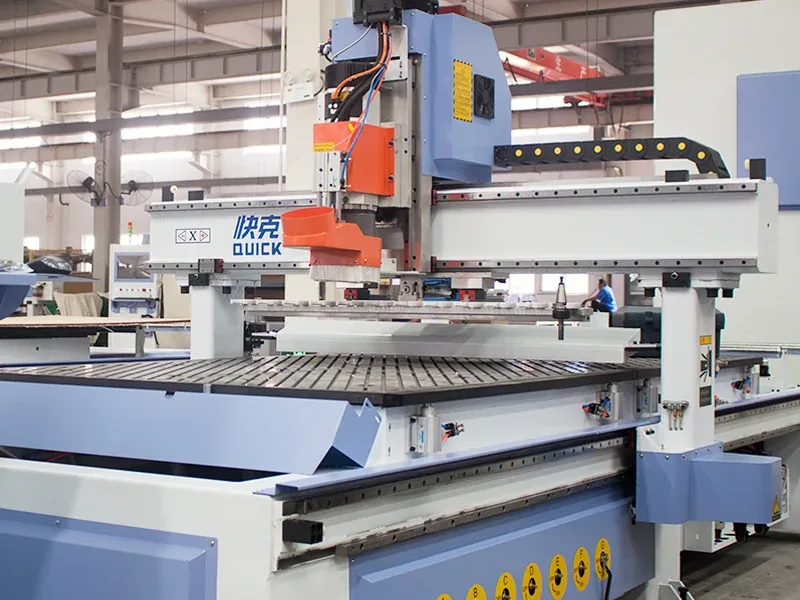

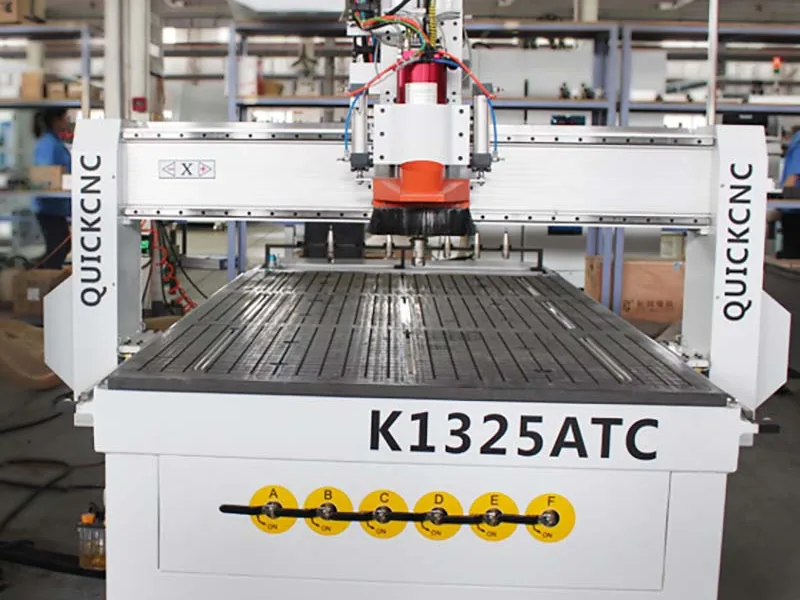

Tanto os magazines lineares quanto os magazines carrossel podem funcionar bem. O importante é que a configuração ofereça ferramentas suficientes sem dificultar o acesso, o deslocamento ou a manutenção.

Quando o ATC faz sentido — e quando você deve considerar outra máquina?

Se as trocas de ferramentas interrompem constantemente o trabalho, o ATC ajuda. Se o verdadeiro atraso está na furação, na alimentação das chapas ou no acesso a outra face da peça, o ATC não resolverá isso. Nesse caso, escolha a máquina com base no verdadeiro gargalo.

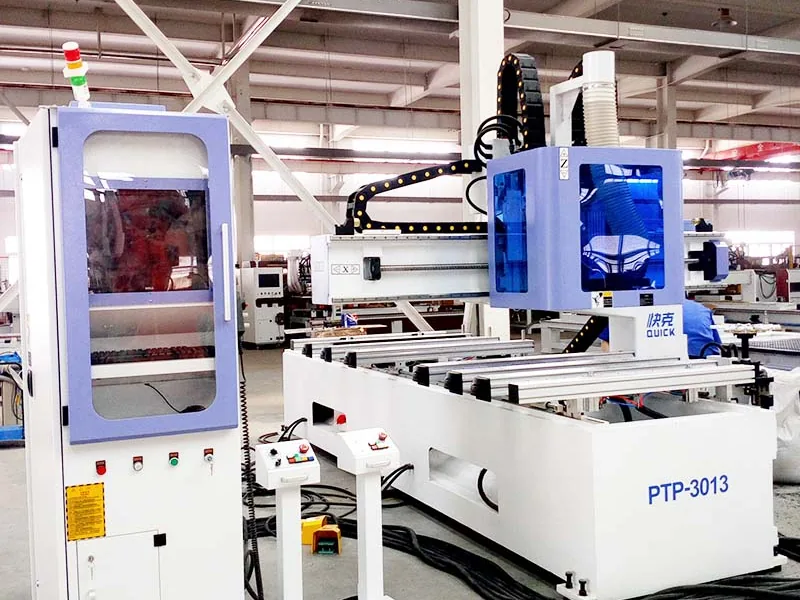

É assim também que selecionamos as máquinas na Quick CNC: se a furação for o gargalo, preferimos direcionar a conversa para uma configuração voltada à furação em vez de adicionar um magazine ATC maior e deixar o verdadeiro problema sem solução.

O ATC torna seu Router CNC mais rápido ou mais preciso?

Ele pode agilizar todo o trabalho quando as trocas manuais de ferramentas consomem muito tempo. Mas não aumenta a velocidade de remoção de material da ferramenta de corte.

A velocidade de corte ainda depende do material, da ferramenta de corte, do spindle, da profundidade de corte, da trajetória da ferramenta, da rigidez da máquina, da fixação da peça e da remoção de pó ou cavacos. O mesmo vale para a precisão: adicionar um magazine de ferramentas não torna a máquina mais precisa por si só.

Quer saber se o custo adicional vale a pena? Veja Vale a pena investir em um Router CNC com ATC? . Se estiver escolhendo entre troca automática e troca manual de ferramentas, consulte nosso Comparação entre Router CNC com ATC e Router CNC convencional .

Não compre um Router CNC com ATC com base em um vídeo de troca de ferramentas de 10 segundos

É interessante ver uma troca de ferramentas perfeita sobre uma mesa vazia, mas isso não mostra se a máquina usinará bem as suas peças.

Envie uma peça comum e execute o programa completo. Observe a máquina desde a primeira ferramenta até a última.

• Ela seleciona a ferramenta esperada todas as vezes?
• Ela consegue concluir todas as trocas sem a intervenção de um operador?
• Os comprimentos e as compensações das ferramentas estão corretos?
• A peça permanece bem fixada durante todo o trabalho?
• A peça acabada tem a aparência e as medidas que você precisa?

Se a recuperação após uma parada for importante para você, peça para ver esse procedimento também. Siga as etapas de recuperação do comando CNC específico, em vez de forçar manualmente o magazine ou o spindle.

Quer que a gente recomende uma máquina? Envie primeiro estas cinco informações

Você não precisa de uma longa solicitação de cotação para começar. Estas cinco informações são suficientes para definirmos o tipo de máquina mais adequado.

1. Material e espessura: MDF, compensado, madeira maciça, acrílico, plástico ou qualquer outro material que você corte.
2. Tamanho da peça ou da chapa: o tamanho utilizado normalmente e o maior tamanho que você precisa usinar.
3. Um desenho típico ou uma foto nítida: algo que represente o trabalho que você realiza com mais frequência.
4. O que a máquina precisa fazer: corte, ranhuramento, furação, gravação, perfilamento, desbaste, acabamento ou outras etapas.
5. Meta de produção: quantas peças, portas ou chapas você deseja produzir por turno ou onde ocorre o atraso atual.

Quando o tipo de máquina estiver definido, podemos alinhar os detalhes do comando CNC, software, tensão, ar comprimido, sistema de exaustão, fixação das peças, layout e entrega.

Ainda está comparando? Vá direto para a próxima pergunta

Perguntas frequentes sobre Routers CNC com ATC

ATC é o mesmo que um sensor automático de ferramentas?

Não. O ATC troca as ferramentas. O sensor de ferramenta verifica o comprimento da ferramenta. Uma máquina pode ter os dois, mas eles não desempenham a mesma função.

Um Router CNC de 3 Eixos pode ter ATC?

Sim. A quantidade de eixos indica como a máquina se movimenta. O ATC indica como ela troca as ferramentas. Um Router CNC de 3 Eixos, um Router CNC de 4 Eixos ou um Centro de Usinagem CNC de 5 Eixos podem usar ATC.

Um ATC com magazine carrossel é sempre melhor do que um ATC com magazine linear?

Não. As duas configurações podem funcionar bem. Compare a quantidade de ferramentas necessárias, a posição do magazine, a facilidade de acesso e manutenção e o ciclo completo de troca de ferramentas.

Quando devo dispensar o ATC?

Se a maioria dos seus trabalhos usa uma única ferramenta de corte e as trocas manuais não estão consumindo seu tempo, mantenha a solução simples. Invista o orçamento na parte da máquina ou do processo que realmente está limitando a produção.
