Esta é a primeira decisão a tomar: se você corta espuma rígida ou semirrígida e precisa fazer perfis, cavidades, canais, moldes, relevos ou superfícies 3D, um Router CNC é um bom ponto de partida. Se você faz apenas cortes passantes de formas simples em espuma macia e flexível, avalie primeiro uma faca oscilante antes de escolher um Router CNC com spindle.
A palavra espuma abrange muitos materiais bastante diferentes. EPS, XPS, espuma rígida de poliuretano para modelagem e EVA flexível não se comportam da mesma forma sob uma ferramenta de corte rotativa. Portanto, antes de falar sobre a potência do spindle ou o tamanho da máquina, comece pela espuma real e pela peça que você precisa produzir.
Aqui Está a Versão Resumida
- Precisa fazer perfis, cavidades ou formas 3D? Um Router CNC normalmente é uma boa opção para espuma rígida e semirrígida.
- Faz apenas cortes passantes em espuma macia? Avalie primeiro uma faca oscilante. Um Router CNC não é automaticamente a melhor máquina.
- Não comece pela potência do spindle. O tipo de espuma, o tamanho do bloco, a altura livre no eixo Z, o alcance da ferramenta, a fixação e a operação de usinagem real são mais importantes.
- Use ferramentas de corte afiadas e próprias para o trabalho. Fresas retas ou helicoidais funcionam bem para muitos trabalhos de perfilamento e desbaste; ferramentas de ponta esférica são a escolha usual para acabamento 3D.
- Não copie os valores de RPM e avanço de outra pessoa. Comece pelos dados da ferramenta de corte e pela espuma que você realmente usa; depois, observe o corte.
- Não pague por ATC ou eixos adicionais, a menos que o trabalho exija esses recursos. O desenho deve indicar se vale a pena adicionar essas opções.
Primeira Pergunta: Um Router CNC É Realmente a Máquina Certa?
Antes de comparar modelos de Router CNC, confirme se a usinagem com router é o processo correto. Isso pode evitar que você compre uma máquina tecnicamente capaz de cortar o material, mas que ainda assim seja a ferramenta errada para o trabalho.
| Sua espuma e seu trabalho | Por onde começaríamos | Por quê | O que avaliar em seguida |
|---|---|---|---|
| Perfis, letras e formas arquitetônicas em EPS / XPS rígidos | Router CNC | Muito adequado para perfilamento, trabalhos em relevo e superfícies com formas variadas | Fixação, resíduos com eletricidade estática e alcance da ferramenta |
| Moldes e modelos em PU rígido / espuma para modelagem | Router CNC | Funciona bem para desbaste, cavidades e acabamento 3D | Densidade, acabamento necessário, trajetória da ferramenta e aspiração |
| Grandes moldes 3D em espuma, esculturas ou modelos-mestre | Router CNC dimensionado de acordo com a geometria | O trabalho pode exigir mais espaço no eixo Z e maior alcance da ferramenta | Altura do bloco, profundidade máxima da usinagem e folga do porta-ferramenta |
| Espuma macia de EVA / EPE / PE com cortes passantes simples | Considere primeiro uma faca oscilante | A espuma macia pode se comprimir, se deslocar ou se enrolar em torno de uma ferramenta rotativa | Rigidez da espuma, suporte e qualidade de borda necessária |
| Cavidades, rebaixos ou insertos de profundidade controlada em EVA | Um Router CNC pode fazer sentido | Uma faca não consegue usinar cavidades com profundidade controlada da mesma maneira | Fixação, deformação e escolha da ferramenta |
| Formas 2D simples em EPS / XPS com seção transversal constante | Compare o Router CNC com o corte por fio quente | O fio quente pode ser eficiente para formas simples; a usinagem com Router CNC é mais útil quando há cavidades e detalhes 3D | Geometria, acabamento e volume de produção |
Para uma visão mais ampla dos materiais, consulte nossa materiais para Router CNC. Se o seu trabalho envolver principalmente chapas flexíveis, compare também a guia de cortadora CNC com faca antes de escolher um Router CNC.
Que tipo de espuma você está cortando?
Parece uma pergunta básica, mas ela muda quase tudo. Duas peças de espuma podem ter a mesma espessura e, ainda assim, apresentar comportamentos muito diferentes no corte devido às diferenças de densidade, estrutura celular e flexibilidade.
EPS / XPS Rígido
Comum em placas, modelos, formas arquitetônicas e estruturas grandes e leves. As dúvidas mais comuns são como fixar o material, como lidar com cavacos leves carregados de eletricidade estática e se a ferramenta consegue alcançar a profundidade necessária.
PU Rígido / Espuma para Ferramental
Frequentemente usada em modelos, moldes e protótipos. Nesse caso, o acabamento superficial é mais importante; por isso, o desbaste e o acabamento normalmente exigem ferramentas e percursos separados.
Espuma Flexível do Tipo EVA / PE
Boa para embalagens e insertos, mas pode ser comprimida ou se deslocar sob uma ferramenta rotativa. Cortes passantes simples muitas vezes são mais adequados para uma faca; cavidades usinadas com Router CNC exigem uma fixação mais firme e um teste de corte real.
Que tipo de fresa faz sentido para espuma?
Para espuma, uma ferramenta afiada é mais importante do que tentar resolver tudo com a rotação do spindle. A ferramenta precisa remover o material de forma limpa, sem gerar atrito, arrastar a espuma ou cortar novamente os mesmos resíduos.
| O que você precisa cortar | Ferramenta a considerar | Por quê | O que pode dar errado |
|---|---|---|---|
| Perfis e cavidades 2D | Fresa de topo reta ou helicoidal para corte de espuma | Remoção de material simples e limpa | Uma fresa de corte ascendente pode levantar a espuma mal fixada; uma fresa de corte descendente pode dificultar a remoção dos resíduos |
| Desbaste rápido em espuma rígida espessa | Fresa de maior diâmetro, com apenas o alcance realmente necessário | Remove grandes volumes de material mais rapidamente e alcança áreas mais profundas | O balanço excessivo da ferramenta reduz a rigidez |
| Acabamento 3D | Fresa esférica para espuma | Mais adequada para superfícies curvas e lisas | Um grande passo lateral deixa marcas de crista visíveis |
| Espuma densa semelhante a plástico | Fresa de um gume ou tipo O-flute, quando adequada ao material utilizado | Pode ajudar na remoção dos cavacos e reduzir o atrito em algumas espumas densas | Não copie diretamente para a espuma os parâmetros usados em acrílico |
| Espuma flexível muito macia | Primeiro, decida entre Router CNC e faca | O material pode se deformar antes da formação de um cavaco limpo | Você pode gastar muito tempo ajustando o processo de corte errado |
Fresas específicas para espuma estão disponíveis nos formatos reto, helicoidal e de ponta esférica, inclusive em versões de maior alcance. Normalmente, esse é um ponto de partida melhor do que usar uma fresa sem fio de uso geral para madeira. Nosso guia de fresas para router CNC explica com mais detalhes o sentido dos gumes e o alcance da fresa.
Avanço e rpm para espuma: não comece com um número aleatório
Se alguém indicar um único valor de rpm e velocidade de avanço para todos os tipos de espuma, não o considere um parâmetro de produção. O tipo exato de espuma, o diâmetro da fresa, o número de gumes, a profundidade de corte e o comprimento da ferramenta alteram o resultado.
Antes de alterar os parâmetros da máquina, confirme o diâmetro da fresa, o número de gumes, o comprimento de corte e o balanço da ferramenta. Em seguida, faça um corte controlado na espuma utilizada.
Normalmente, a borda indica o que verificar em seguida:
| O que você vê | O que pode estar acontecendo | O que verificar primeiro |
|---|---|---|
| Superfície derretida, vitrificada ou borrada | A fresa está gerando atrito e calor excessivo | Afiação, rpm desnecessariamente alta, velocidade de avanço e remoção de cavacos |
| Borda rasgada ou desprendimento de pedaços | A ferramenta pode estar sem fio, o corte pode ser agressivo demais ou a espuma pode estar se movendo | Primeiro, verifique a fixação; depois, a condição da ferramenta de corte e o contato com o material |
| Tiras longas de resíduos se enrolando na ferramenta de corte | A ferramenta de corte e a trajetória estão gerando resíduos que não são removidos adequadamente | Geometria da ferramenta de corte, trajetória e aspiração localizada |
| A espuma está se desprendendo da mesa | A ferramenta de corte está exercendo uma força de tração maior do que o sistema de fixação consegue suportar | Vazamento de vácuo, área útil de fixação, direção de corte e pontes de fixação |
| Marcas de passagem visíveis em uma superfície 3D | O passo lateral de acabamento é grande demais para o acabamento desejado | Verifique a ferramenta de acabamento e o passo lateral antes de ajustar a rotação |
| As paredes profundas parecem cônicas ou irregulares | A ferramenta de corte longa pode estar flexionando ou a espuma pode estar se movendo | Balanço da ferramenta, suporte e folga do porta-ferramenta |
Altere apenas uma coisa de cada vez. Se você alterar a rotação, o avanço, a profundidade de corte e a ferramenta de corte ao mesmo tempo, não saberá o que realmente resolveu o problema. Quando o corte estiver correto, execute-o novamente e confirme se o resultado se repete.
Para peças 3D de espuma, não espere que uma única ferramenta faça tudo
Em moldes, modelos, esculturas e outras peças 3D, o desbaste e o acabamento são operações diferentes. Tentar fazer uma única fresa remover todo o material e deixar a superfície final normalmente torna ambas as operações mais difíceis.
| Etapa | Ferramenta a considerar | O que você espera dela | O que importa na máquina |
|---|---|---|---|
| Desbaste | Fresa reta ou helicoidal maior, quando o formato permitir | Remover rapidamente a maior parte da espuma, mantendo a peça bruta estável | Evacuação de cavacos, alcance prático da ferramenta e sobremetal deixado para acabamento |
| Acabamento | Fresa de ponta esférica ou outra fresa adequada à superfície | Reduzir as marcas de usinagem e deixar uma superfície final mais limpa | Passo lateral, balanço da ferramenta e acesso do porta-ferramenta |
| Detalhes finos | Fresa menor apenas onde a peça realmente exigir | Alcançar ranhuras estreitas e detalhes localizados | Rigidez e tempo de ciclo realista |
É também nesse ponto que o ATC começa a fazer sentido. Se todos os programas passam do desbaste para o acabamento e depois para uma ferramenta menor para detalhes, a troca automática de ferramentas pode evitar paradas repetidas. Se uma única fresa conclui a maior parte do trabalho, não há motivo para adicionar ATC apenas porque ele parece ser uma especificação superior.

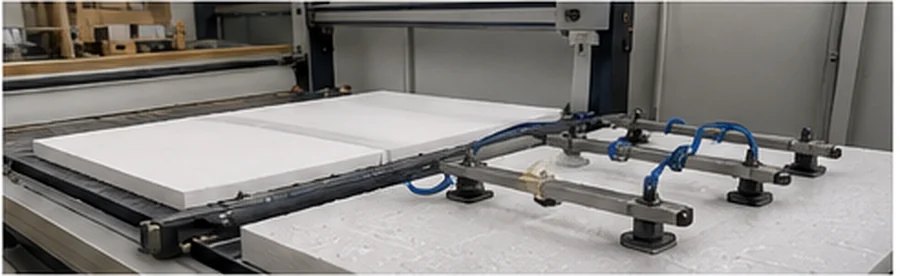

A espuma é leve — por isso, fixá-la é mais importante do que você imagina
A espuma não exige muita força de corte, mas também é muito leve. Uma chapa grande e rígida pode ficar bem apoiada sobre uma mesa a vácuo, mas se tornar muito mais difícil de fixar depois que você a corta em peças pequenas ou remove muito material ao redor dela.
- Mesa a vácuo: boa para chapas planas quando há área de contato suficiente e a espuma proporciona vedação adequada.
- Ranhuras em T ou dispositivos de fixação mecânica: úteis para blocos, formatos irregulares ou materiais que não vedam bem sobre um painel de sacrifício.
- Pontes de fixação ou passe com camada fina residual: úteis quando peças pequenas podem se mover antes do último passe.
- Base de sacrifício: oferece mais apoio à peça e protege a mesa da máquina durante cortes passantes.

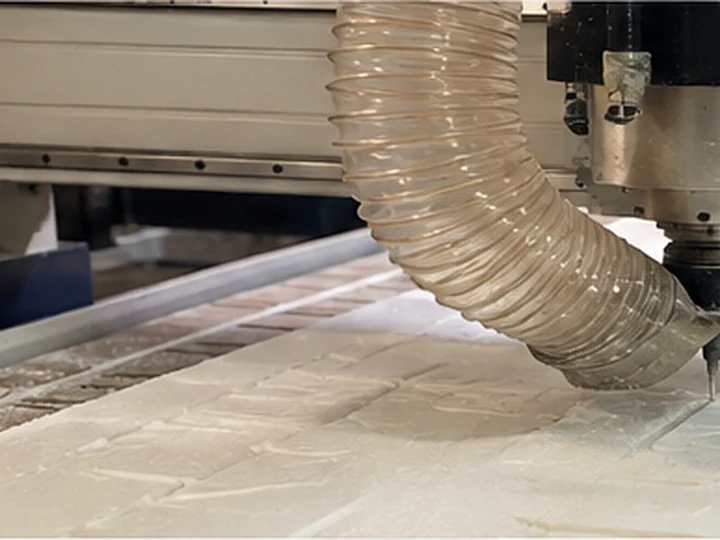

- Aspiração localizada: ajuda a afastar os resíduos leves de espuma da fresa, em vez de deixá-los se acumular ao redor da área de corte.
Os cavacos de espuma também podem aderir à máquina devido à eletricidade estática. Mantenha os resíduos longe de peças móveis, da ventilação do spindle e de áreas elétricas, e siga a documentação da máquina, a SDS do material e os requisitos locais do ambiente de trabalho para aspiração e aterramento.
Mostre-nos primeiro a peça de espuma — depois poderemos escolher a configuração do Router CNC
Para trabalhos com espuma, o desenho nos informa muito mais do que um número de potência do spindle. Comece pelo maior bloco, pela área mais profunda que precisa usinar, pela quantidade de ferramentas usadas pelo programa e pelos lados da peça que a fresa precisa alcançar.
| O que a peça exige | O que isso muda | Configuração da máquina a considerar |
|---|---|---|
| Chapa grande ou bloco de espuma | Área útil de trabalho X/Y e espaço para carregamento | Router CNC de 3 eixos dimensionado de acordo com a peça real |
| Bloco alto ou cavidade profunda | Curso livre no eixo Z, alcance da ferramenta e espaço livre para o porta-ferramenta | Máquina de 3 eixos com maior curso livre quando a geometria exigir |
| Ferramentas de desbaste + acabamento + detalhamento em cada programa | Com que frequência a máquina precisa parar para trocar a ferramenta | ATC quando a troca automática e repetida de ferramentas realmente reduz o tempo de produção |
| Peças pequenas ou espuma porosa | Quanto da capacidade útil de fixação a vácuo permanece durante o corte | Zonamento de vácuo, dispositivos de fixação, abas ou fixação mecânica ao redor da peça |
| Peças de espuma cilíndricas ou indexadas | Se a peça precisa de posicionamento rotativo | Configuração do eixo rotativo após definir o diâmetro, o comprimento e a fixação |
| Molde profundo com múltiplas faces ou áreas que uma ferramenta reta não consegue alcançar | Se o acesso em 3 eixos é fisicamente suficiente | Considere 4 ou 5 eixos somente quando o CAD realmente indicar essa necessidade |
| Espuma macia para embalagens com cortes passantes simples | Se um Router CNC é realmente o processo adequado | Compare com uma faca oscilante antes de comprar uma solução de Router CNC com spindle |
Uma placa simples de EPS pode ser um trabalho fácil de 3 eixos. Um molde grande de espuma para ferramentaria pode exigir muito mais curso livre no eixo Z e maior alcance da ferramenta, mesmo continuando a ser uma peça perfeitamente normal de 3 eixos. Uma aparência complexa não significa automaticamente que sejam necessários cinco eixos.
Você pode comparar o Routers CNC da Quick CNC. Se a área útil de trabalho, a altura no eixo Z, o ATC, a configuração rotativa ou a interface do sistema de aspiração precisarem ser diferentes dos de uma máquina padrão, consulte nossas soluções CNC personalizadas.
Não sabe se precisa de um Router CNC padrão, maior altura no eixo Z, ATC ou eixos adicionais? Primeiro, envie-nos o tipo de espuma, o tamanho do bloco e o desenho. Podemos definir melhor a solução antes que você comece a adicionar opcionais. Envie os detalhes do seu corte de espuma.
Alguns erros no corte de espuma que ficam caros rapidamente
- Escolher a máquina com base na potência do spindle. Com espuma, o alcance da ferramenta, o curso livre no eixo Z, a fixação e o processo de corte costumam ser mais importantes.
- Tratar EVA macio como EPS rígido. A mesma fresa rotativa que funciona bem em espuma rígida pode esmagar ou puxar a espuma flexível.
- Comprar a fresa mais longa que você encontrar. O alcance adicional também significa maior balanço e menor rigidez.
- Copiar uma tabela de avanço e rotação sem considerar a fresa. A RPM significa muito pouco sem o diâmetro da fresa, o número de canais, a profundidade de corte e a própria espuma.
- Pensar apenas na chapa inteira. A fixação a vácuo pode parecer excelente no início e ainda assim perder peças pequenas perto do final do corte.
- Presumir que uma peça 3D precisa de cinco eixos. Muitas peças 3D grandes de espuma ainda são trabalhos simples de três eixos.
- Pular um corte de teste real em uma espuma nova. Um pequeno teste pode mostrar rapidamente se a fresa, a fixação e a qualidade da borda estão no caminho certo.
Quando consideraríamos uma faca oscilante em vez disso?
Imagine que você esteja cortando um inserto de espuma macia para embalagem e precise apenas de um contorno limpo atravessando a chapa. Uma Router CNC com spindle pode comprimir a espuma, puxar áreas estreitas ou deixar uma borda mais difícil de controlar.
Nessa situação, consideraríamos primeiro uma faca oscilante. Ela separa o material sem exigir que a espuma forme um cavaco de usinagem convencional.
A decisão muda se a mesma peça também precisar de cavidades, áreas rebaixadas, detalhes gravados ou uma superfície 3D modelada. Essas operações trazem a fresagem de volta à análise.
Uma forma simples de pensar nisso é: se você só precisa separar uma chapa macia, considere uma faca; se precisa usinar profundidade e forma, considere uma Router CNC.
O que um bom corte de teste em espuma deve mostrar?
Um teste é útil quando responde a mais do que “A máquina consegue cortar?”. O que você realmente precisa saber é se a mesma configuração consegue manter a qualidade de borda, o acabamento da superfície e a fixação de que você precisa.
| O que verificar | O que você deve observar | Se o resultado não estiver bom |
|---|---|---|
| Qualidade da borda | Corte limpo, sem rasgos, derretimento ou compressão excessivos | Avalie a geometria e o grau de afiação da fresa, o avanço, a RPM e o sentido de corte |
| Movimento da peça | A espuma permanece no lugar desde o primeiro passe de desbaste até a separação final | Melhore a vedação, os dispositivos de fixação, as pontes de fixação ou a ordem de corte |
| Acesso a elementos em profundidade | A fresa alcança o fundo sem que o porta-ferramenta ou o spindle interfiram | Reavalie o curso útil do eixo Z, o comprimento da fresa e o diâmetro do porta-ferramenta |
| Acabamento da superfície 3D | As cristas e marcas de ferramenta permanecem dentro do padrão de acabamento necessário | Revise a ferramenta de acabamento e o passo lateral |
| Controle de resíduos | Os cavacos de espuma saem da área de corte em vez de se acumularem ao redor da ferramenta | Melhore a aspiração local e a limpeza |
| Repetibilidade | A segunda, a terceira e as peças seguintes ficam iguais à primeira | Verifique novamente a fixação, as ferramentas e o processo de corte antes de considerar a configuração pronta para a produção regular |
Como trabalharíamos no seu projeto com espuma
Normalmente, começamos pela peça, não por um modelo de máquina. Depois que entendemos o material e o que a ferramenta de corte precisa fazer, a escolha da máquina fica muito mais fácil.
- Comece pela espuma. Informe o tipo de espuma, o nome comercial ou a densidade, se souber, e se ela é rígida ou flexível ao toque.
- Mostre-nos a peça. Um desenho CAD ou modelo 3D nos mostra se você precisa de perfis, cavidades, áreas profundas, acabamento 3D ou acesso a várias faces.
- Verifique as dimensões reais. O comprimento máximo, a largura e a altura do bloco determinam a área útil de trabalho e o espaço livre no eixo Z.
- Considere as ferramentas que o programa realmente exige. Se o trabalho exigir trocas frequentes de ferramentas, o ATC pode ajudar. Caso contrário, não há motivo para adicioná-lo.
- Certifique-se de que a espuma possa permanecer no lugar. O vácuo, os dispositivos de fixação, as pontes de fixação e a aspiração devem ser adequados ao material e à menor peça acabada.
- Em seguida, verifique o corte. A escolha final deve proporcionar a qualidade de borda e de superfície, o acesso e a repetibilidade de que a peça real precisa.
Você pode começar apenas com estas 5 informações
Você não precisa preparar uma especificação completa da máquina antes de entrar em contato conosco. Para a primeira conversa, estes cinco itens são suficientes.
EPS, XPS, espuma de PU para ferramentais, EVA ou o nome do material informado pelo seu fornecedor.
Comprimento × largura × altura são suficientes para começar.
CAD, STEP, DXF, PDF ou outro desenho claro da peça.
Perfis, cavidades, desbaste, acabamento 3D, corte passante ou uma combinação dessas operações.
Informe se o trabalho envolve protótipos, produção em lote ou produção diária regular.
Se você já souber a profundidade máxima do detalhe, o acabamento superficial necessário, o número de ferramentas por programa, os recursos disponíveis na oficina ou o destino, envie também essas informações. Elas serão úteis mais adiante, mas você não precisa ter todas para a primeira mensagem.
Perguntas frequentes sobre corte de espuma com Router CNC
Um Router CNC pode cortar espuma EPS e XPS?
Sim. EPS e XPS rígidos funcionam bem para perfis, letreiros, formas arquitetônicas, relevos e muitas formas 3D. As principais questões normalmente são como fixar a espuma, remover os resíduos leves e alcançar a parte mais profunda do trabalho.
Qual fresa devo usar para espuma?
Para muitos trabalhos de perfilamento e desbaste, comece com uma fresa reta ou helicoidal afiada para espuma. Para acabamento 3D, uma fresa de topo esférico normalmente é a opção mais útil. Depois, escolha o sentido de corte ascendente ou descendente considerando a remoção de cavacos e a eficácia da fixação da espuma.
Qual rotação do spindle e avanço devo usar para espuma?
Não há uma única combinação de rpm e velocidade de avanço que funcione para todas as espumas. Comece com as informações do fabricante da fresa e com a espuma que será realmente usada; depois, observe a borda, a formação de cavacos, o calor e o movimento da peça. O diâmetro da fresa, o número de canais, a profundidade de corte e o alcance da ferramenta influenciam o resultado.
Para espuma EPS, é melhor usar Router CNC ou cortadora por fio quente?
Use um Router CNC quando a peça exigir cavidades, ranhuras, relevos, detalhes internos ou superfícies 3D. O fio quente pode ser adequado para algumas formas simples de EPS ou XPS com seção transversal constante. Escolha com base na geometria necessária, não apenas na palavra “EPS”.”
Uma faca oscilante é melhor do que um router para espuma EVA?
Para EVA macio e flexível que exija apenas cortes passantes simples, uma faca oscilante costuma ser o ponto de partida mais adequado para obter um corte limpo. Um Router CNC torna-se mais útil quando são necessárias cavidades, rebaixos ou usinagem com profundidade controlada.
Preciso de um Router CNC com ATC para espuma?
Somente se o seu programa realmente exigir trocas frequentes de fresas. Se a mesma peça precisar de ferramentas de desbaste, acabamento e detalhamento em cada ciclo, o ATC pode evitar paradas repetidas. Se uma única fresa fizer a maior parte do trabalho, o ATC pode não agregar muito valor.
Como fixar espuma leve em um Router CNC?
O vácuo funciona bem para muitas chapas rígidas e planas quando há área de vedação suficiente. Blocos, espumas porosas e peças pequenas também podem exigir dispositivos de fixação, pontes de fixação, base de sacrifício ou fixação mecânica.
O que devo enviar ao solicitar informações sobre um Router CNC para espuma?
Comece pelo tipo ou densidade da espuma, tamanho máximo da chapa ou do bloco, desenho ou modelo 3D, operações de usinagem necessárias e sua meta de produção. Isso é suficiente para a primeira conversa sobre a máquina.
