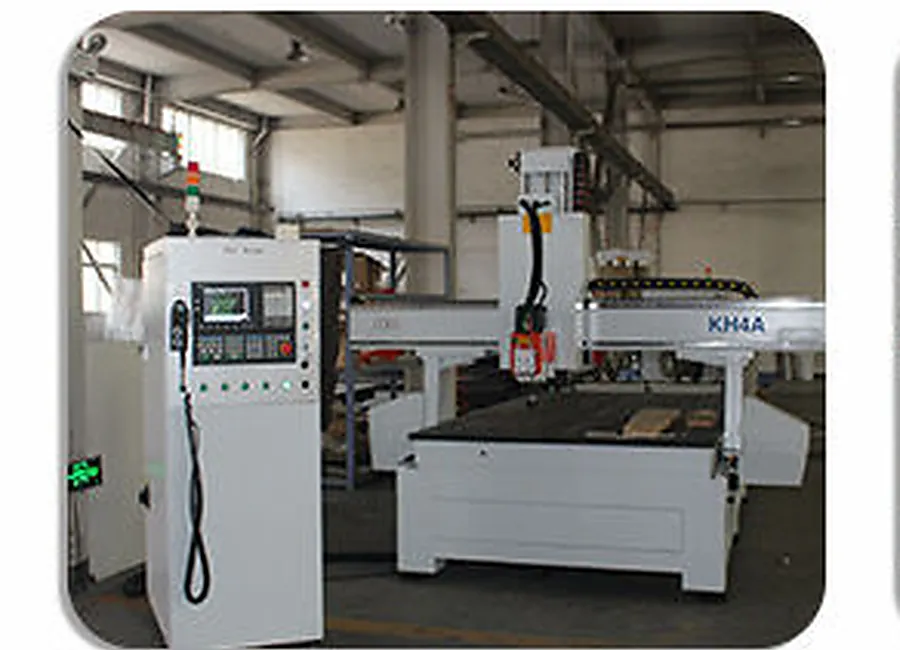

Router CNC de 4 Eixos com ATC KH4A para Usinagem de Superfícies Curvas e Laterais
Combine fresagem plana, acesso angular da ferramenta, furação lateral e ranhuramento, usinagem de superfícies curvas e troca automática de ferramentas em uma única plataforma industrial com cabeçote basculante.
A Quick CNC pode configurar a KH4A de acordo com seus desenhos, materiais, lista de ferramentas, sistema de fixação, meta de produção e infraestrutura da oficina.
Quem Deve Avaliar a KH4A?
A KH4A é indicada para fábricas de móveis, fabricantes de móveis planejados e portas, marcenarias, empresas de serviços CNC, fabricantes de placas, processadores de plásticos e materiais compostos, distribuidores e compradores de projetos.
Peças típicas
- Componentes para móveis e portas
- Peças para móveis planejados e marcenaria sob medida
- Elementos curvos ou angulares em madeira
- Placas, displays, modelos em espuma e peças adequadas de materiais compostos
Famílias de Materiais
- Madeira maciça, MDF, compensado e painel de partículas
- Painel melamínico, acrílico, PVC e plásticos
- Painel composto de alumínio e espuma
- Alumínio macio adequado após avaliação do processo
Alcance Usinagens Laterais, Angulares e Curvas Sem Tratar Todos os Trabalhos como Planos
Um spindle vertical fixo é eficiente para perfis, bolsões e furações acessíveis pela parte superior, mas não consegue alcançar diretamente todos os lados ou ângulos. O spindle da KH4A altera seu ângulo em uma faixa de 180 graus, permitindo que a ferramenta alcance elementos laterais, cortes angulares e geometrias curvas.
O trocador automático de ferramentas permite trabalhos com múltiplas operações. Recomendamos confirmar o alcance da ferramenta, o ângulo do spindle, a folga dos dispositivos de fixação e o espaço para evitar colisões no arquivo CAD real antes da configuração.
Onde o KH4A se Encaixa — e Quando Outra Máquina É Mais Adequada
Escolha o KH4A Quando
- As peças precisam de furos laterais, rasgos, recursos para fechaduras ou dobradiças.
- Superfícies curvas de móveis ou cortes angulares exigem melhor acesso da ferramenta.
- Um único trabalho requer diversas ferramentas e trocas automáticas.
- O mix de produção combina operações planas e inclinadas.
Escolha Outra Plataforma Quando
- Todos os recursos são acessíveis por cima: compare um Router CNC de 3 Eixos com ATC.
- O seccionamento de chapas inteiras é o principal gargalo: compare equipamentos Nesting.
- A produtividade de furos para conectores predomina: compare equipamentos voltados à furação.
- A peça exige dois graus de liberdade rotativos ou remoção intensa de metal.
Configuração de Referência KH4A
| Especificação | Valor de Referência |
|---|---|
| Modelo | KH4A |
| Categoria da máquina | Router CNC de 4 Eixos com ATC |
| Área de trabalho X/Y/Z | 1.300 × 2.500 × 400 mm |
| Dimensões da máquina | 2.100 × 3.800 × 2.300 mm |
| Resolução de reposicionamento | 0,02 mm |
| Transmissão X/Y | Transmissão por cremalheira e pinhão |
| Transmissão Z | Acionamento por fuso de esferas de Taiwan |
| Guia linear | Guia linear quadrada série 20 de Taiwan |
| Velocidade máxima de deslocamento | 50.000 mm/min |
| Velocidade máxima de corte | 35.000 mm/min |

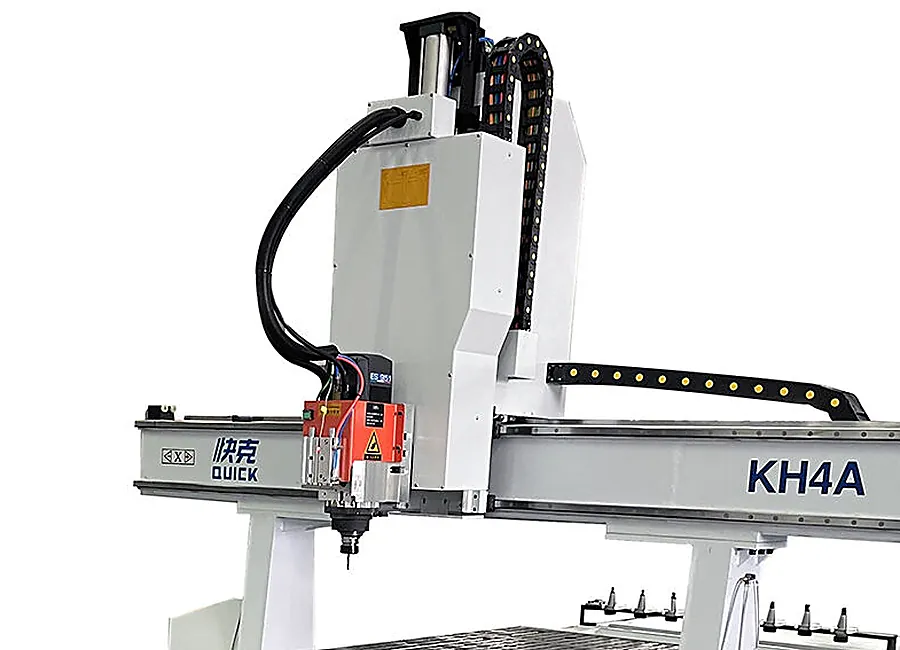

| Spindle | Spindle HSD com ATC refrigerado a ar de 9 kW, basculamento de 180° |
| Troca de ferramentas | Trocador automático linear de ferramentas com haste de ferramenta |
| Rotação do spindle | 24.000 rpm |
| Inversor de frequência | 11 kW |
| Motores de acionamento | Servomotores Yaskawa, 850 W |
| Alimentação elétrica | CA 380 V, 50–60 Hz, trifásico |
| Código de comando | G-code |
| Interface com o computador | USB 2.0 |

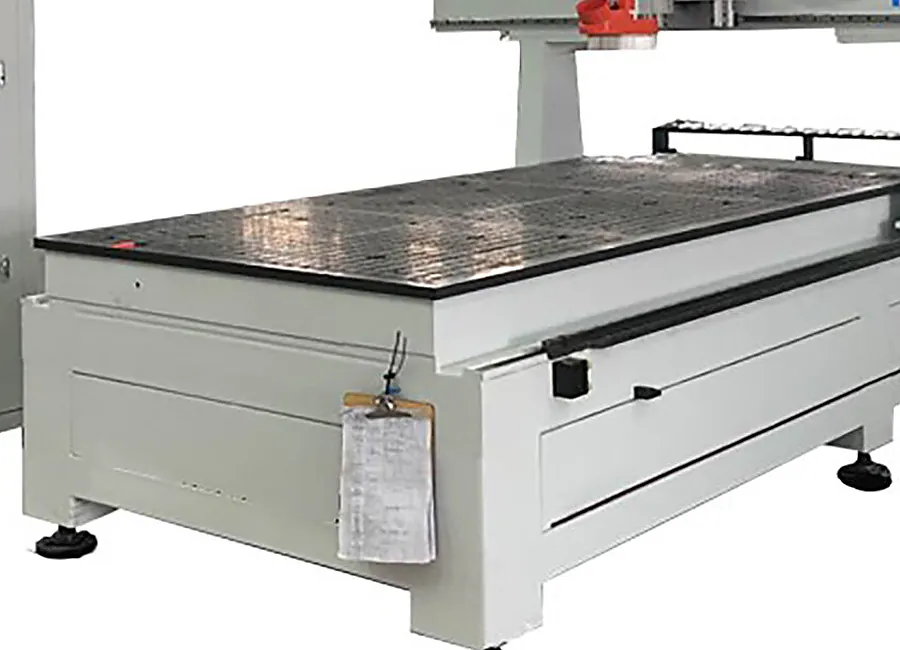

| Mesa | Mesa a vácuo com bomba de 7,5 kW |
| Software | Alphacam listado na configuração de referência |

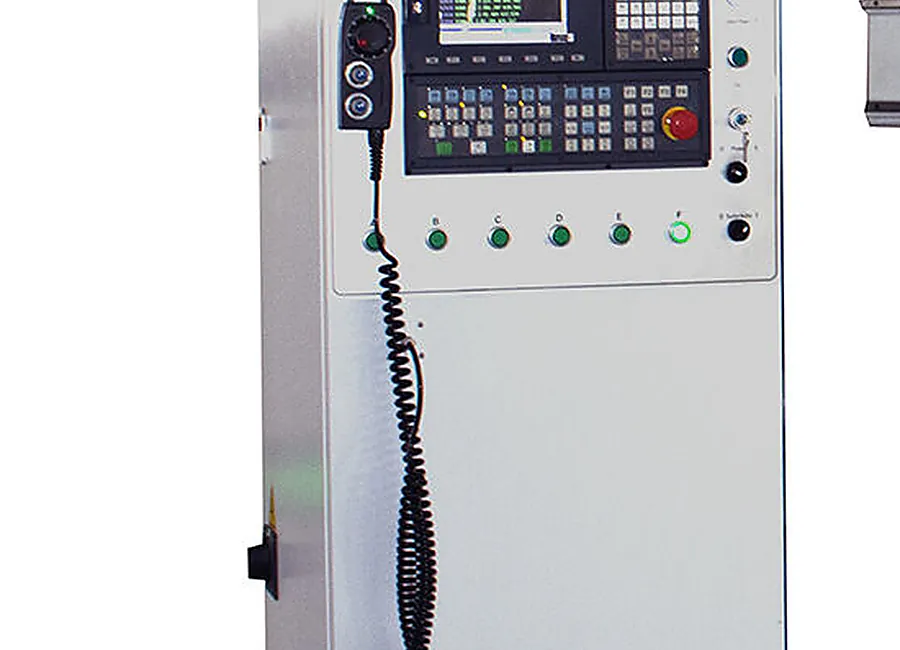

| Comando CNC | Syntec 6MB |
A velocidade e a resolução são valores de referência da máquina. A qualidade e a produtividade da peça acabada dependem do material, do percurso da ferramenta, da fresa, do comprimento da ferramenta, da fixação da peça, do controle de pó ou cavacos, da calibração e do método de inspeção.

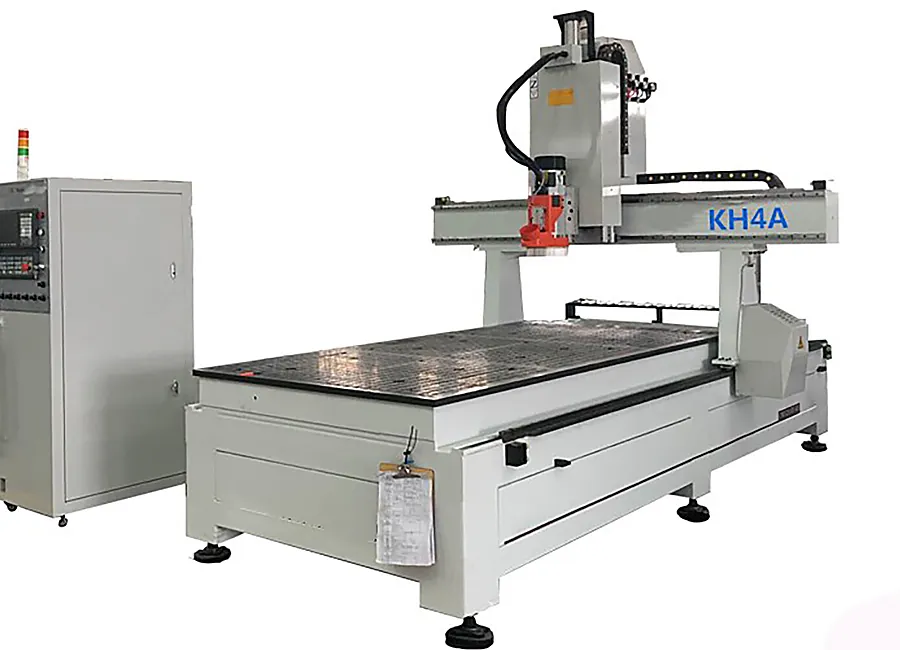

Arquitetura de Movimento Desenvolvida para o Acesso às Ferramentas
A KH4A utiliza cremalheira e pinhão nos eixos X/Y e fuso de esferas no eixo Z. A estrutura soldada, o pórtico, as guias lineares de Taiwan, o sistema de servomotores Yaskawa e o spindle com cabeçote basculante operam como uma única plataforma de usinagem.
A área de trabalho por si só não define a folga útil. Verificamos a mesa de sacrifício, a altura dos dispositivos, o comprimento da ferramenta, o nariz do spindle, a coifa de aspiração, a altura segura de retração e o espaço para evitar colisões do cabeçote basculante em relação à peça real.
Selecione as Opções Conforme o Requisito de Produção
Configuramos a KH4A de referência com spindle HSD com ATC e cabeçote basculante de 9 kW, comando Syntec 6MB, servomotores Yaskawa de 850 W e mesa a vácuo com bomba de 7,5 kW.
- Tamanho de trabalho personalizado: escolha-a somente após verificar as dimensões da peça, a folga para fixação, o espaço livre para troca de ferramentas e o acesso à oficina.
- Bomba Becker: avalie-a com base na porosidade do material, nos vazamentos, no layout das zonas e nos requisitos de manutenção.
- Dispositivo rotativo: use-o para peças cilíndricas adequadas ou peças indexadas; ele não substitui a função do cabeçote basculante.
- Capacidade de ferramentas: confirmada com a configuração selecionada da máquina e a sequência de operações.
Defina os Limites Técnicos Antes da Cotação
A Quick CNC pode configurar a área de trabalho, o sistema de fixação, a seleção da bomba, as ferramentas, as interfaces de exaustão, a alimentação elétrica e os acessórios selecionados após analisar os dados do projeto. Cada alteração é verificada em relação ao curso útil, à área ocupada pela máquina, à direção de carga, ao acesso para manutenção e à sequência operacional.
Dados da Peça
Dimensões brutas e finais, desenhos, material e superfícies críticas.
Dados do Processo
Operações, ângulos de acesso, diâmetros das ferramentas, profundidade por passe e meta de ciclo.
Dados do Local de Instalação
Tensão, exaustão, ar comprimido, piso, dimensões das portas, içamento e espaço para operação.
Compatibilize as Ferramentas, a Fixação e a Aceitação com a Peça Real
A escolha da ferramenta começa pelo material, diâmetro da ferramenta de corte, profundidade por passe, requisito de acabamento superficial e sequência de operações. Chapas planas podem utilizar a mesa a vácuo quando a área de vedação for suficiente. Peças pequenas, porosas, irregulares ou sujeitas a forças elevadas podem exigir grampos mecânicos ou dispositivos de fixação dedicados.
A Quick CNC pode organizar um plano de amostras representativas usando o desenho do comprador, o material ou material equivalente, as dimensões críticas e o método de inspeção.
Defina o Método de Aceitação Antes da Fabricação da Máquina
Defina as operações, ferramentas, dimensões de aceitação, requisitos de acabamento superficial, meta de ciclo e formato das evidências antes da liberação do pedido. A Quick CNC pode preparar um checklist pré-embarque e fornecer a documentação da máquina conforme acordado.
Declarações ou certificados específicos do modelo são fornecidos somente quando seu escopo de produto e destino é confirmado nos documentos do pedido. Imagens arquivadas da oficina comprovam a identidade da máquina e o contexto de produção; elas não são apresentadas como um registro de teste concluído do cliente.
Vídeo da Máquina KH4A
Escolha a Máquina com Base no Problema de Acesso

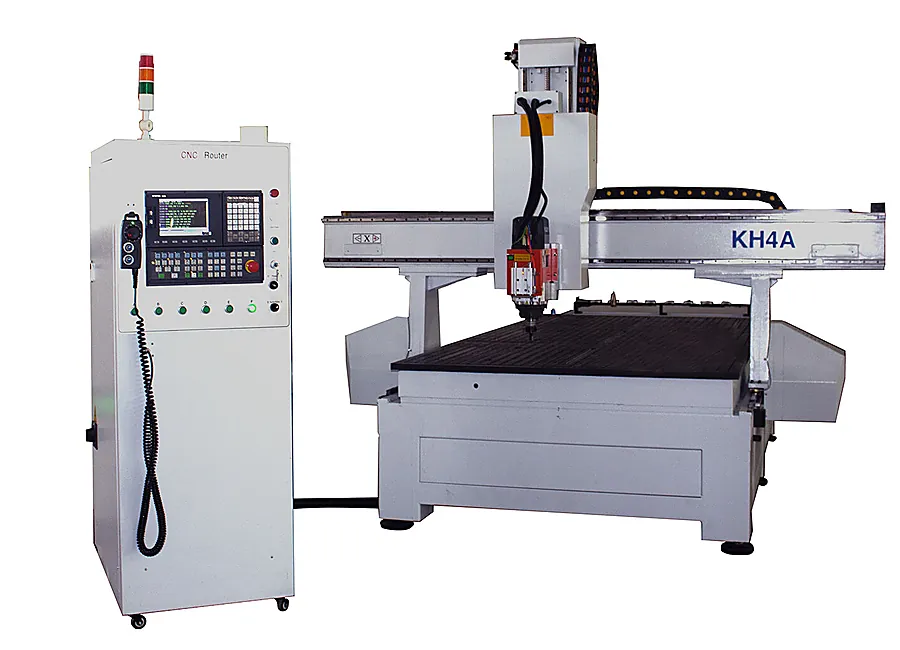

Router CNC KH4A com Cabeçote Basculante
Ideal quando o spindle precisa acessar detalhes laterais, inclinados ou curvos enquanto a peça permanece na mesa.
Router CNC de 3 Eixos com ATC
Mais econômica quando todos os detalhes podem ser acessados pela parte superior e o trabalho consiste principalmente em fresagem plana.
Configuração do Eixo Rotativo
Use quando a própria peça precisar girar em um mandril e contraponto para trabalhos cilíndricos ou indexados.
Equipamento Especializado de 5 Eixos
Use quando a geometria exigir dois graus de liberdade rotativos, acesso mais complexo a múltiplas faces, automação de Nesting ou maior produtividade de furação.

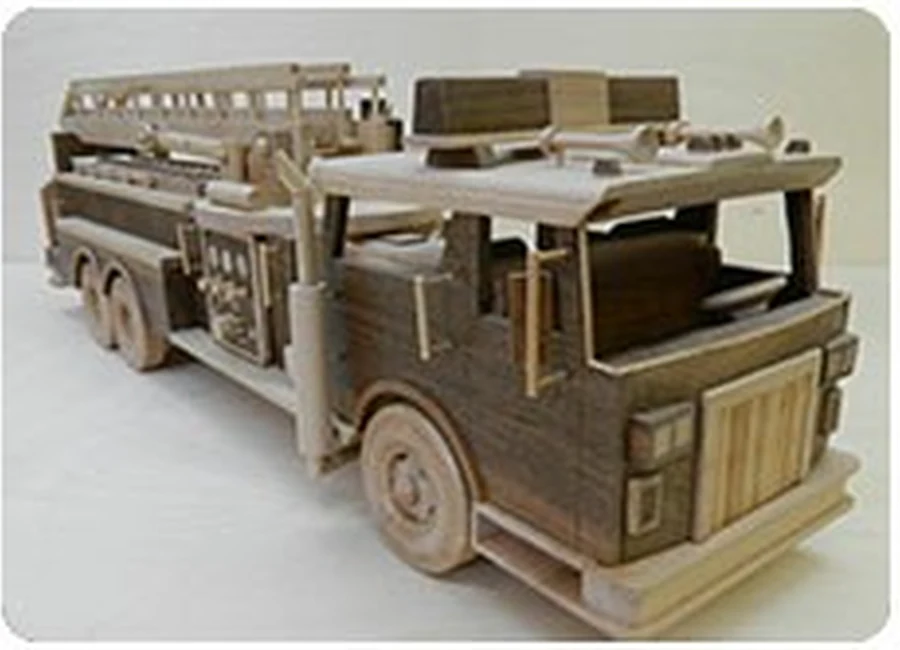

Padrões de Produção a Considerar para KH4A
Avalie a KH4A para componentes curvos de móveis, usinagem de bordas de portas e rasgos para fechaduras, painéis decorativos, ranhuras anguladas, peças para sinalização e displays, modelos em espuma e trabalhos 2D/3D mistos.
Estes são cenários de adequação ao processo, não alegações de casos de clientes. A adequação final é definida com base no desenho, plano de fixação, trajetória da ferramenta e método de amostra ou aceitação acordado.
Integre Engenharia, Fabricação, Testes e Assistência Técnica
A Quick CNC fabrica máquinas CNC desde 2006 e fornece Router CNC e equipamentos para móveis de painel a compradores no exterior. Para um projeto KH4A, nossas equipes de engenharia e vendas alinham o desenho, a configuração, a fabricação, a lista de verificação de testes, o plano de embalagem e os requisitos de assistência técnica antes do embarque.
Informações de Engenharia
Acesso à peça, ferramental, dispositivo de fixação, operação do comando CNC e infraestrutura.
Escopo Pré-Embarque
Inspeções acordadas, verificações funcionais, requisitos de amostras e documentação.
Suporte à Entrega
Plano de embalagem, informações para instalação, orientação remota e planejamento de assistência técnica.
Envie as Informações que Definem a Configuração e o Preço
- Desenhos das peças ou arquivos CAD representativos
- Dimensões brutas e acabadas
- Material, grau, espessura e requisito de acabamento superficial
- Operações necessárias e ângulos de acesso
- Lista de ferramentas ou diâmetro máximo da ferramenta
- Menor peça e método de fixação
- Tamanho do lote, turnos e meta de produção
- Software CAD/CAM e pós-processador
- Tensão, número de fases e frequência
- Sistema de exaustão, ar comprimido e acesso à oficina
- País de destino
- Evidências de aceitação solicitadas
Podemos recomendar a configuração, propor ferramentas e sistemas de fixação, definir os requisitos das amostras e preparar uma cotação com base nessas informações.
MOQ, prazo de entrega, embalagem e logística
Sem quantidade mínima de pedido
Um projeto de máquina pode receber cotação após a confirmação dos requisitos de configuração.
Aproximadamente 45 dias
O prazo de produção padrão começa após a confirmação do pedido e da configuração. O frete marítimo é cobrado separadamente.
Envio em contêiner
A embalagem para exportação e o plano final de carregamento são confirmados com o pedido e o destino.
Planeje as Instalações e os Serviços Antes do Envio
O período de garantia padrão é de um ano, conforme o contrato assinado, incluindo a cobertura e as exclusões aprovadas. Antes do envio, confirme a alimentação elétrica, o aterramento, a coleta de pó, o ar comprimido quando necessário, as condições do piso, a rota de descarga, os equipamentos de elevação e o espaço operacional.
A Quick CNC pode fornecer orientação remota, documentação e planejamento de serviços para o destino e a configuração selecionados.
Perguntas de Compra sobre a KH4A
A KH4A é um Router CNC com eixo rotativo?
A configuração padrão da máquina é um router com cabeçote articulado: o spindle altera o ângulo em uma faixa de 180 graus. Um acessório separado para rotação da peça pode ser discutido como opcional para peças cilíndricas ou indexadas adequadas.
A KH4A pode substituir um Router CNC de 3 Eixos com ATC?
Ela pode executar usinagem convencional em superfícies planas e acrescenta acesso lateral ou angular, mas o eixo adicional e os requisitos de programação são desnecessários quando todos os recursos podem ser alcançados por cima.
Ela pode cortar alumínio macio?
A adequação para alumínio macio pode ser avaliada após verificar rigidez, spindle, fresa, lubrificação ou sopro de ar, fixação da peça, remoção de cavacos, liga, espessura, profundidade por passe e acabamento desejado.
Quantas ferramentas o trocador automático de ferramentas comporta?
A capacidade exata é confirmada com a configuração KH4A selecionada. A máquina de referência utiliza um trocador automático de ferramentas linear, mas não há informação publicada conflitante sobre a quantidade de ferramentas.
Quais informações são necessárias para uma cotação?
Envie desenhos, material, dimensões, operações necessárias, requisitos de ferramentas, meta de produção, software, infraestrutura disponível, destino e critérios de aceitação.
Configure a KH4A de Acordo com Suas Peças
Entre em contato com a Quick CNC com seus desenhos e requisitos de produção. Podemos recomendar a configuração da máquina, propor ferramentas e sistemas de fixação, definir os requisitos de validação de amostras e preparar uma cotação comercial.
