Guia de Seleção de CNC para Móveis Planejados

Router CNC com ATC para Fabricação de Móveis: Como Escolher a Configuração Certa

Comece pelas peças de móveis planejados que você produz e pela forma como sua marcenaria opera. Depois, escolha a máquina.

Se você produz portas de móveis e peças sob medida variadas, um Router CNC de 3 Eixos com ATC costuma ser um bom ponto de partida. Se processa principalmente chapas inteiras, faz muitos furos ou deseja carga, etiquetagem e automação posterior, uma solução de Nesting, PTP ou furação pode fazer mais sentido.

Resposta rápida

Um Router CNC com ATC faz sentido quando o mesmo trabalho exige várias ferramentas de corte e o operador precisa parar constantemente para trocar as ferramentas. Para portas de móveis e componentes sob medida variados, comece com um Router CNC de 3 Eixos com ATC e dimensione o magazine de ferramentas com base nos seus programas CAM reais. Se você corta principalmente chapas inteiras para estruturas de móveis planejados, considere uma configuração Nesting. Se a furação ocupa grande parte do ciclo, adicione um cabeçote de furação ou migre para uma máquina focada em furação.

Um ponto de atenção

O ATC apenas troca ferramentas automaticamente. Ele não oferece automaticamente Nesting, etiquetas com código de barras, carga, descarga, furação lateral, furação em seis faces ou colagem de bordas. Se você considerar apenas o número de posições de ferramentas, poderá facilmente resolver um problema e criar outro gargalo mais adiante na linha de produção.

O Que Você Precisa Definir Primeiro

Qual Tipo de Máquina

Primeiro, defina se o trabalho é mais adequado para um Router CNC com ATC padrão, Router CNC Nesting com ATC, ATC com cabeçote de furação, Centro de Usinagem CNC PTP, Centro de Furação CNC de 6 Faces ou uma linha combinada.

O que você precisa verificar

Depois, verifique a capacidade de ferramentas, a área útil de trabalho, o sistema de fixação, a furação, o comando CNC, a conexão com o software e as utilidades disponíveis na sua fábrica.

O Que Enviar para Nós

Alguns desenhos reais, sua lista de ferramentas, detalhes dos furos, meta de produção e condições da fábrica normalmente são suficientes para definir a máquina adequada.

Principais conclusões

Escolha a capacidade de ferramentas com base em programas reais de produção, não em um número de catálogo.
Portas de móveis, painéis estruturais e peças de móveis sob medida podem exigir configurações de fixação e furação muito diferentes.
A designação “máquina 4×8” não informa a folga útil no eixo Z, a área real de fixação da peça nem o espaço total necessário no chão de fábrica.
A escolha entre magazine linear ou carrossel vem depois de definir quantas ferramentas você realmente precisa e como a máquina deve se encaixar na sua marcenaria.
Software, pós-processador, dados de furação e fluxo de etiquetas devem ser definidos antes da chegada da máquina.
A maneira mais rápida de restringir as opções de máquina é começar com desenhos reais, direções dos furos e metas de produção.

Quando um Router CNC com ATC faz sentido para a produção de móveis planejados?

Uma Boa Opção

Portas de móveis que exigem fresagem, usinagem de bolsões, perfilamento, furação e trabalhos decorativos no mesmo programa.
Marcenarias de móveis planejados e sob medida que produzem peças variadas e alteram os programas com frequência.
Trabalhos em que o operador precisa parar a máquina constantemente apenas para trocar as fresas.
Produção de portas e painéis em que várias ferramentas precisam estar prontas antes do início do trabalho.

Considere Outra Configuração Se…

A maioria dos trabalhos utiliza apenas uma fresa, e as trocas de ferramenta ocorrem entre os lotes.
Seu verdadeiro gargalo é o nesting de chapas inteiras, as etiquetas, a carga e a descarga.
Você tem muitos furos repetitivos para prateleiras, dobradiças ou conectores.
Você precisa de furos laterais, horizontais, superiores e inferiores sem virar o painel constantemente.

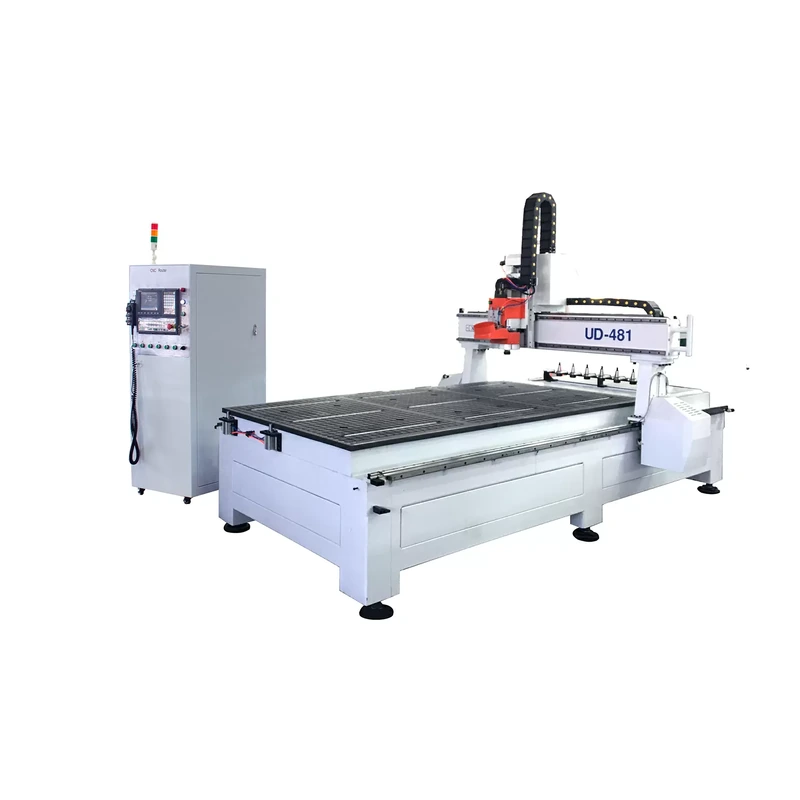

Router CNC com ATC de magazine linear Quick CNC, com mesa a vácuo para produção de móveis planejados e marcenaria

Qual Máquina se Adapta a Cada Trabalho de Móveis Planejados?

Sua Produção	Comece Com	Por quê	Atenção a
Peças simples que utilizam uma ou duas ferramentas	Router CNC padrão ou Router CNC com ATC compacto	Um magazine de ferramentas grande agrega pouco se o trabalho quase não exige troca de ferramentas.	Pagar por posições de ferramentas que você nunca usa, enquanto a fixação da peça, o controle de pó ou o software permanecem mal especificados.
Portas de móveis variadas e peças fresadas sob medida	Router CNC de 3 Eixos com ATC e Magazine Linear de Ferramentas	Ela pode executar corte, fresagem de bolsões, ranhuras, furação e perfilamento sem parar a cada troca de ferramenta.	Escolher 8, 12 ou mais ferramentas apenas porque isso deixa o catálogo mais atraente.
Seus programas precisam regularmente de mais ferramentas	ATC de maior capacidade, como uma configuração linear de 12 ferramentas	Mais ferramentas preparadas podem reduzir as interrupções manuais em trabalhos variados e complexos.	Mais posições de ferramentas não resolvem problemas de furação, movimentação de materiais ou software.
Produção de corpos de móveis a partir de chapas inteiras em maior volume	Máquina CNC Nesting com ATC ou célula de nesting	Isso é compatível com a otimização de chapas e pode se integrar à etiquetagem, carga e descarga quando necessário.	Comprar um Router CNC independente quando o fluxo de material é o verdadeiro gargalo.
Muita furação na face superior	Router CNC com ATC e grupo de furação ou máquina voltada para furação	Um grupo de furação executa padrões repetitivos de furos de forma mais direta do que furar cada furo individualmente com o spindle principal.	Não definir o diâmetro, o espaçamento, a profundidade e a quantidade de furos em cada painel.
Portas e painéis de móveis que exigem suporte flexível e furação	Router CNC PTP	Suporte do tipo pod e funções de furação/fresagem podem ser mais adequados para a usinagem de componentes.	A posição dos pods, o formato da peça e a interferência das ferramentas devem ser verificados.
Furos laterais e furação em múltiplas faces são uma parte importante do trabalho	Solução de furação lateral ou furação em seis faces	A furação dedicada reduz o giro dos painéis e o reposicionamento manual.	Esperar que um spindle vertical de Router CNC alcance faces que ele simplesmente não consegue alcançar.
Cortes angulares ou recursos curvos em portas de móveis	Router CNC de 4 Eixos com ATC, mas somente quando a geometria exigir	Um spindle giratório pode alcançar ângulos que um spindle vertical padrão não consegue.	Pagar por 4 eixos quando todo o seu trabalho é usinagem plana em 2D ou 2,5D.

Dica

Envie três trabalhos reais quando pedir uma máquina: um trabalho que você produz o tempo todo, um trabalho difícil e um trabalho no tamanho máximo. Esses três arquivos geralmente nos dizem muito mais do que uma longa lista de desejos para a máquina, pois mostram a quantidade real de ferramentas, as direções dos furos, o método de fixação e onde o ciclo pode ficar mais lento.

Analise Todo o Processo de Produção de Móveis, Não Apenas o Router CNC

A produção de móveis não termina quando o Router CNC conclui o corte. Antes de escolher a máquina, acompanhe o trabalho na mesma ordem em que o painel passa pela sua fábrica:

Projeto e programação: projeto de móveis, extração de peças, nesting ou CAM, biblioteca de ferramentas e pós-processador.
Identificação do material: tipo de chapa, espessura, direção dos veios, filme protetor, necessidade de etiqueta ou código de barras.
Usinagem principal: corte, bolsões, ranhuras, furação na face superior, gravação ou usinagem de portas.
Processos seguintes: colagem de bordas, furos laterais, furos horizontais, furação em seis faces, lixamento ou acabamento.
Separação e montagem: identificação das peças, correspondência de ferragens, agrupamento de móveis, inspeção e retrabalho.

Se o router termina o corte rapidamente, mas os painéis se acumulam esperando por etiquetas, furação lateral ou separação, a linha continua lenta. Nesse caso, a solução adequada pode ser um Router CNC com ATC mais equipamento de furação, ou uma configuração mais integrada para móveis de painéis.

7 Pontos para Verificar Antes de Escolher

1. Conte as Ferramentas nos Programas Reais

Abra alguns trabalhos que você realmente executa e liste cada fresa, broca e ferramenta de perfilamento. Separe as ferramentas de desbaste e acabamento, os diferentes diâmetros de broca, as ferramentas para ranhura em V e qualquer ferramenta usada apenas para bordas visíveis. Uma ferramenta pode realizar várias operações, portanto não conte as “operações” supondo que esse seja o seu número de ferramentas.

Um magazine de 8 ferramentas pode ser suficiente para uma marcenaria e pequeno demais para outra. Um magazine de 12 ferramentas pode ser útil para portas variadas e trabalhos sob medida, mas ainda não resolve a furação lateral, a etiquetagem ou o manuseio de materiais.

2. Verifique a Área Útil de Trabalho Real

Informe o tamanho de chapa mais utilizado, o tamanho máximo da chapa, o tamanho da peça acabada e a espessura do material. Em seguida, verifique os cursos X, Y e Z, a folga do pórtico, o comprimento útil da ferramenta e como o material é carregado. Deixe também espaço suficiente ao redor da máquina para o operador, a bomba de vácuo, o sistema de exaustão e a manutenção.

3. Escolha entre Magazine Linear ou Carrossel Depois de Definir o Número de Ferramentas

Os magazines lineares são comuns e simples de entender. Os magazines carrossel podem ser úteis quando a máquina precisa de acesso mais compacto às ferramentas. As perguntas importantes continuam as mesmas: quantos porta-ferramentas você precisa, como as ferramentas se movimentam, quão fácil é limpar e fazer manutenção no magazine, quais tamanhos de ferramenta são compatíveis e como o magazine afeta o layout da máquina.

Para uma comparação mais detalhada, consulte nosso guia sobre trocador de ferramentas linear versus carrossel.

4. Certifique-se de que a Mesa Pode Fixar suas Peças Pequenas

Fixar uma chapa inteira é fácil em comparação com fixar tiras estreitas, pequenas peças de portas ou painéis porosos após vários cortes passantes. Verifique as zonas de vácuo, a condição da placa de sacrifício, a área de vedação, a sequência de corte, as pontes de fixação, a estratégia de pele de cebola e quaisquer dispositivos de fixação utilizados. A melhor pergunta é simples: como esta máquina vai fixar a menor peça importante do meu trabalho?

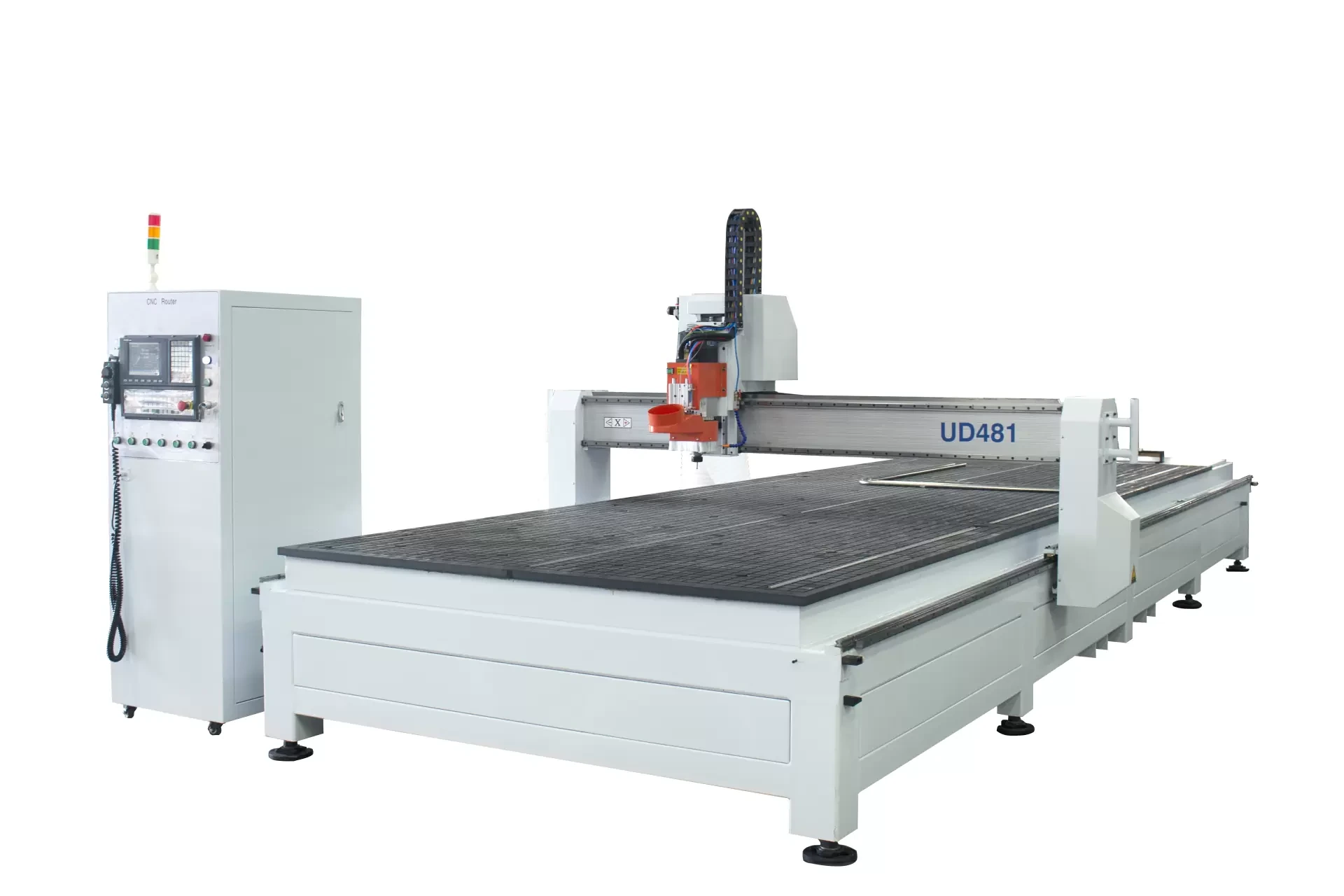

Vista frontal de um Router CNC com ATC Quick CNC, mostrando a mesa plana de trabalho a vácuo e a configuração da máquina

5. Defina com Clareza Quais Furos Você Precisa Fazer

O spindle de um router pode fazer furos adequados na face superior, mas a produção de móveis geralmente inclui furos para pinos de prateleira, padrões de dobradiças, furos para conectores, furos para cavilhas e furos laterais. Informe a direção, o diâmetro, a profundidade, o espaçamento e a quantidade de furos por painel. Isso indica rapidamente se o trabalho precisa apenas do spindle, de um grupo de furação, PTP, furação lateral ou furação em seis faces.

Verifique isto antes de fazer o pedido

“A máquina pode furar” não é suficiente. Certifique-se de que a proposta mostra qual face pode ser furada, qual ferramenta ou cabeçote faz o furo, como o painel é posicionado e se a furação pode ser concluída na mesma fixação que a usinagem com router.

6. Organize o Software Antes de a Máquina Chegar

Confirme o software de projeto, o software CAM ou de nesting, o controlador, o pós-processador, os números das ferramentas, os dados de furação, as etiquetas ou códigos de barras e o método de transferência de arquivos. Também deixe claro quem será responsável pela configuração do pós-processador, pela configuração da biblioteca de ferramentas, pelo comissionamento e pelo treinamento dos operadores.

7. Verifique o Ar Comprimido, a Alimentação Elétrica, o Vácuo e a Coleta de Pó

O ATC precisa de ar comprimido, e materiais para móveis, como MDF e painéis de partículas, geram muito pó fino. Confirme a tensão, a frequência, o número de fases, a potência disponível, o suprimento de ar, o sistema de vácuo, a exaustão de pó, o espaço no piso e o acesso para carga antes de definir a configuração da máquina.

Qual Máquina Quick CNC é Adequada para o Seu Trabalho?

Quando entendemos suas peças e seu processo, fica muito mais fácil definir a máquina certa.

Portas de Móveis Variadas e Peças Usinadas Sob Medida

Comece com o Router CNC UD-481 com ATC e Magazine Linear de Ferramentas quando oito ferramentas preparadas já atendem à demanda real do programa.

Mais Ferramentas no Mesmo Trabalho

Considere o Router CNC UE-481 com ATC e Magazine Linear de 12 Ferramentas quando seus programas para móveis, portas ou painéis exigem regularmente mais ferramentas preparadas.

Usinagem de Componentes com Mais Furação

A Router CNC PTP vale a pena considerar quando peças apoiadas em ventosas, furação e fresagem precisam trabalhar juntas em portas ou painéis de móveis.

Fluxo Completo para Móveis de Painéis

Se o trabalho real inclui nesting, furação, colagem de bordas e fluxo integrado de painéis, comece pela opção mais ampla máquinas CNC para móveis em vez de tentar fazer uma única Router CNC executar tudo.

Tenha em mente

A área útil de trabalho, o spindle, o sistema de comando CNC, a configuração da mesa e outras opções são específicos de cada modelo. Use as máquinas acima como pontos de partida e, depois, escolha a máquina e as opções de acordo com suas peças e a forma como sua marcenaria realmente opera.

Você Realmente Precisa de 4 Eixos?

Para a maioria das peças planas de móveis, 3 eixos são suficientes. Passe para 4 eixos somente quando a peça realmente exigir usinagem inclinada, formas curvas ou acesso do spindle a áreas que um spindle vertical não consegue alcançar. Se o trabalho continuar sendo uma usinagem plana em 2D ou 2,5D, mantenha a configuração mais simples e invista o orçamento nas etapas do processo que realmente limitam a produção.

Router CNC de 4 eixos com ATC da Quick CNC, com spindle basculante para usinagem angular de móveis e madeira

Se ainda houver dúvidas sobre o número de eixos, consulte nosso guia comparativo entre Router CNC de 3 Eixos, Router CNC de 4 Eixos e Centro de Usinagem CNC de 5 Eixos. Para escolher uma máquina para móveis, deixe a geometria das peças orientar essa decisão — não a ideia de que mais eixos significam automaticamente uma máquina melhor.

Router com ATC, Nesting, PTP ou Furação CNC em Seis Faces?

Máquina	No Que se Destaca	Bom Ponto de Partida Para	O Que Não Resolve Sozinho
Router CNC de 3 Eixos com ATC	Fresagem flexível com múltiplas ferramentas em peças planas	Portas de móveis variadas, painéis e peças sob medida	Fluxo automático de chapas, furação intensa ou furos laterais que o spindle não consegue alcançar
Máquina Nesting com ATC	Otimização de chapas inteiras e fluxo repetitivo de painéis	Produção de estruturas de móveis e móveis de painel	Toda tarefa posterior de furação, colagem de bordas ou classificação, a menos que esses processos sejam integrados
ATC com cabeçote de furação	Fresagem e furação repetitiva mais rápida na face superior	Painéis com muitos furos verticais	Toda a furação lateral e em múltiplas faces
Router CNC PTP	Suporte de componentes, furação e fresagem	Portas e painéis de móveis com sistema de fixação tipo pod	Nesting de chapas inteiras com alta produtividade como padrão
Centro de Furação CNC de 6 Faces	Processamento de furos nas faces superior, inferior e lateral conforme a capacidade da máquina	Peças de móveis com bordas coladas, furos para conectores e montagem	Corte primário de chapas inteiras e trabalhos amplos de fresagem

Para uma seleção focada em furação, consulte nosso guia de furadeiras CNC para móveis. Se você ainda está decidindo se o ATC realmente vale a pena, compare um Router CNC com ATC a um Router CNC convencional.

Erros Comuns que Vemos na Seleção de CNC para Móveis

Contar Operações em Vez de Ferramentas

Corte, usinagem de bolsões e perfilamento não significam necessariamente uma ferramenta cada. Verifique os IDs reais das ferramentas em seus programas.

Considerar Apenas a Maior Chapa

A menor peça, a estratégia de corte passante e a altura dos dispositivos de fixação podem causar mais problemas do que a maior chapa.

Dizer “Preciso de Furação” Sem Mostrar a Direção dos Furos

Furos superiores, laterais, horizontais e inferiores podem exigir configurações de máquina muito diferentes.

Deixar o Software para a Instalação

Pós-processadores, números de ferramentas e etiquetas devem ser definidos antes do início do comissionamento.

Comprar um Router Rápido, mas Ignorar o Restante da Linha

O corte rápido não ajuda muito se os painéis depois aguardam etiquetas, colagem de bordas, furação ou classificação.

Escolher 4 Eixos Porque Parece Mais Avançado

Se a peça já é fácil de usinar em 3 eixos, o eixo adicional não agrega valor útil.

Exemplo: quando 8 ferramentas ainda não são suficientes

Suponha que uma marcenaria escolha um ATC de 8 ferramentas porque o catálogo do produto lista oito operações de usinagem. Depois que a máquina entra em produção, os programas CAM usam, na prática, dez ferramentas diferentes. As mesmas peças também têm muitos furos para pinos de prateleira, furos laterais para conectores e etiquetas manuais.

O resultado é previsível: o operador ainda para para trocar ferramentas, os painéis aguardam outra etapa de furação, algumas peças precisam ser viradas e erros de separação aparecem antes da montagem.

O problema real não é simplesmente “8 ferramentas versus 12 ferramentas”. A máquina foi escolhida antes de verificar a lista de ferramentas, as direções dos furos e o que acontece após a fresagem.

Uma abordagem melhor é comparar três aspectos ao mesmo tempo: a quantidade de ferramentas para trabalhos variados em portas, as necessidades de Nesting ou de grupo de furação para painéis de corpos de móveis e se PTP ou furação em seis faces é necessário para o mapa de furos. Em seguida, confirme se o software, as etiquetas e o pós-processador estão prontos para suportar esse processo.

O Que Enviar para Definirmos a Máquina Mais Adequada

Você não precisa ter uma especificação técnica completa antes de entrar em contato. Comece com as informações básicas do trabalho indicadas abaixo. Normalmente, elas são suficientes para identificar se a aplicação exige um Router CNC com ATC, uma máquina Nesting, um Router CNC PTP, uma configuração com grupo de furação ou uma solução de furação.

Comece com estas 5 informações

O que você fabrica: caixarias de móveis, portas, gavetas, painéis decorativos ou peças variadas para móveis
Material e faixa de espessuras
Tamanho comum e máximo das chapas ou componentes
Dois ou três desenhos, arquivos CAM ou fotos nítidas de peças de trabalhos que você realmente executa
Meta de produção por turno ou o problema de produção que a nova máquina deve resolver

Se você já tiver uma lista de ferramentas, mapa de furos, informações do software, layout da fábrica, dados elétricos ou dados de ar comprimido/vácuo/sistema de exaustão, envie-os também. Caso contrário, podemos confirmá-los depois que o tipo básico de máquina estiver definido.

Como definimos a máquina mais adequada

Comece com uma peça comum, uma peça difícil e uma peça de tamanho máximo.
Verifique a quantidade real de ferramentas, as direções dos furos e quantas configurações as peças exigem.
Defina se o trabalho indica ATC, ATC para Nesting, grupo de furação, PTP, furação em seis faces ou uma linha combinada.
Em seguida, confirme a fixação das peças, o software, o pós-processador, as instalações disponíveis, o espaço no piso e o fluxo das etapas posteriores.
Antes de definir a configuração final da máquina, alinhe as peças e as funções que você deseja verificar.

Não sabe qual configuração de CNC para móveis planejados é a mais adequada?

Envie-nos 2–3 desenhos de móveis de trabalhos que você realmente produz, junto com os detalhes de furação, tamanhos das chapas e meta de produção. Primeiro, podemos identificar se o seu trabalho é mais adequado para um Router CNC com ATC padrão, uma máquina Nesting, um Router CNC PTP ou uma solução de furação e, em seguida, definir a máquina e os opcionais de acordo com a aplicação.

Envie os Requisitos do Seu CNC para Móveis

Perguntas frequentes

Preciso de um Router CNC com ATC para fabricação de móveis?

Escolha ATC quando os mesmos programas de móveis utilizam repetidamente várias fresas e as trocas manuais de ferramentas continuam interrompendo a produção. Se a maioria dos trabalhos utiliza apenas uma fresa, um Router CNC convencional ainda pode ser a opção mais simples.

Quantas posições de ferramentas um Router CNC para móveis deve ter?

Conte as ferramentas exclusivas utilizadas nos programas reais de produção e deixe espaço para as ferramentas de reserva ou dedicadas que você realmente utiliza. Não conte operações como ferramentas, pois uma fresa pode executar várias operações.

Uma área útil da classe 4×8 é suficiente para a produção de móveis?

Somente se ela comportar sua maior chapa padrão e a peça acabada, com espaço suficiente para carga, fixação e folga da ferramenta. Verifique a área útil real nos eixos X, Y e Z em vez de depender da denominação 4×8.

Devo escolher um magazine linear ou carrossel de ferramentas?

Comece pela quantidade de ferramentas, dimensões das ferramentas, sequência de troca e layout da marcenaria. Magazines lineares são comuns e simples. Magazines carrossel podem fazer sentido quando o acesso compacto a mais ferramentas é útil. Somente o nome do magazine não indica qual máquina será mais rápida na sua produção.

Um Router CNC com ATC pode furar todos os furos de móveis?

Não. Um spindle de Router CNC pode executar furação adequada na face superior, mas furos verticais em grande quantidade podem justificar um grupo de furação. Furos laterais, horizontais e em múltiplas faces podem justificar furação lateral ou furação em seis faces. A direção do furo é tão importante quanto o tamanho do furo.

Qual é a diferença entre um Router CNC com ATC e uma máquina CNC Nesting para móveis planejados?

ATC significa que a máquina troca as ferramentas automaticamente. Nesting é um método de produção com chapas inteiras que otimiza as peças nas chapas e também pode se integrar a etiquetas, carga, descarga e furação. Uma máquina Nesting pode usar ATC, mas o ATC sozinho não a torna uma célula Nesting completa.

Quais informações de software devem ser confirmadas antes do pedido?

Confirme o software de projeto, CAM ou Nesting, pós-processador, comando CNC, biblioteca de ferramentas, dados de furação, fluxo de etiquetas ou códigos de barras, método de transferência de arquivos e quem configurará cada parte da conexão.

O que devo enviar se não tiver certeza de qual máquina CNC para móveis preciso?

Comece informando o que você fabrica, o material e a espessura, os tamanhos mais comuns e o tamanho máximo, dois ou três desenhos reais ou fotos das peças e sua meta de produção. Se você já tiver uma lista de ferramentas, mapa de furos, informações do software ou dados da infraestrutura da fábrica, envie-os também; eles também podem ser confirmados posteriormente.
