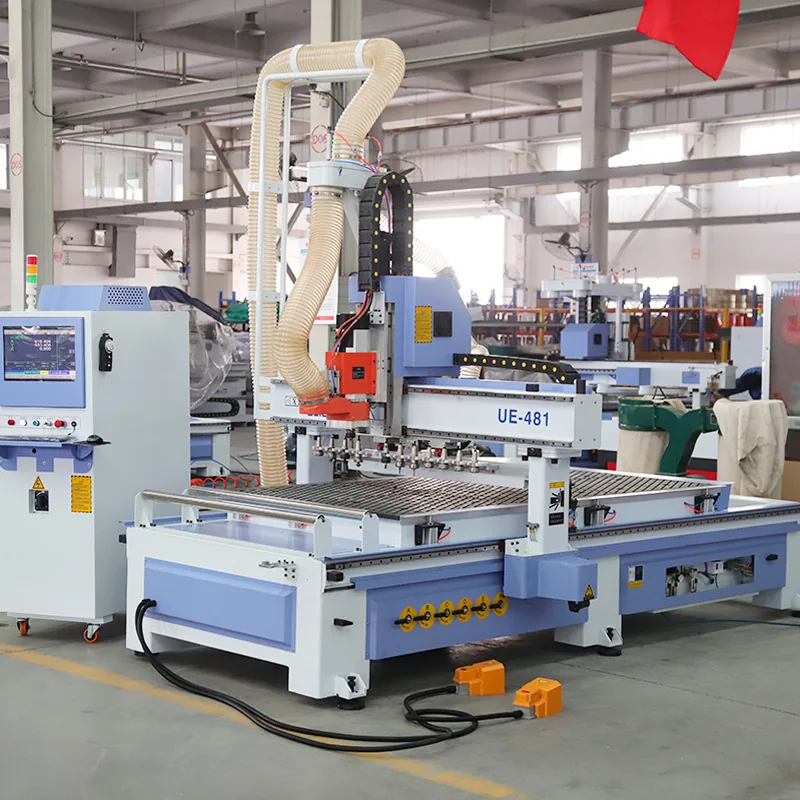

Router CNC com ATC e Magazine Linear de 12 Ferramentas UE-481
A UE-481 foi desenvolvida para fábricas nas quais um painel ou componente passa por várias operações de fresagem e os operadores perdem tempo com trocas manuais de ferramentas. Seu ATC linear de 12 posições mantém o conjunto de ferramentas de corte planejado pronto para uso, permitindo que o programa passe do corte ao ranhuramento, à furação vertical selecionada, à gravação e ao perfilamento sem parar para a substituição manual das ferramentas.
A UE-481 padrão combina uma área útil de trabalho de 1.220 × 2.440 × 200 mm, spindle ISO30 de 9 kW refrigerado a ar, rotação de 24.000 rpm, comando Syntec de Taiwan, acionamento por servomotor e mesa a vácuo com bomba de 7,5 kW. É uma solução prática para a produção de móveis planejados, móveis, portas e trabalhos variados em madeira que utiliza repetidamente várias ferramentas em um único programa.
O que a UE-481 pode concluir antes de a peça deixar a mesa
Para peças planas usinadas pela parte superior, a UE-481 pode combinar várias operações de fresagem em uma única sequência programada. Os trabalhos típicos incluem corte de móveis planejados e painéis de móveis, ranhuras e rasgos, recortes internos, perfis de portas, fresagem decorativa, gravação, usinagem de relevos e alguns furos verticais realizados com ferramentas de fresagem ou furação adequadas.
Produção típica
- Laterais, prateleiras, fundos e outras peças planas para móveis.
- Componentes de móveis que precisam de corte, além de ranhuras, cavidades ou perfis.
- Painéis de portas de madeira e componentes decorativos.
- Placas, acrílico, plástico, espuma e peças de materiais compostos compatíveis.
- Produção em lote na qual várias ferramentas de corte são utilizadas em um único programa.
Materiais processados
- Madeira maciça, MDF, compensado, painel de partículas e painéis revestidos de melamina.
- Acrílico, PVC, plásticos rígidos e espuma.
- Painel de ACM e trabalhos selecionados em alumínio leve, após a avaliação das ferramentas, da fixação e do controle de cavacos.
- Materiais compostos compatíveis, após uma verificação representativa do processo, quando o acabamento ou a vida útil da ferramenta forem importantes.
Onde 12 ferramentas evitam paradas na produção
O valor do magazine de 12 posições não está apenas no número de ferramentas. Está na intervenção manual que ele elimina quando um programa normal precisa de várias ferramentas. Um componente típico de móvel planejado, porta ou móvel pode acionar diferentes ferramentas de corte em sequência, enquanto as ferramentas preparadas permanecem no magazine.
| Etapa do programa | Função típica da ferramenta | Por que o ATC é importante |
|---|---|---|
| Desdobramento da chapa ou peça | Ferramenta de corte de compressão ou adequada à aplicação | O programa começa com a principal ferramenta de corte já preparada. |
| Ranhuras e rasgos | Ferramenta de ranhuramento / abertura de rasgos | Não é necessário interromper o operador apenas para instalar a ferramenta de ranhuramento. |
| Recortes internos e detalhes menores | Ferramenta de usinagem de menor diâmetro | O programa pode alternar o tamanho da ferramenta sem substituição manual. |
| Furos verticais selecionados | Broca ou ferramenta de usinagem adequada | Furos ocasionais na face superior podem permanecer na mesma sequência de usinagem. |
| Perfis, ranhuras em V ou detalhes decorativos | Ferramenta de perfilamento, fresa V ou ferramenta de gravação | Diferentes ferramentas para detalhes podem ser acionadas automaticamente quando o desenho exigir. |
| Passe de acabamento | Ferramenta de acabamento ou de detalhamento | Uma ferramenta de acabamento separada pode permanecer preparada, em vez de substituir manualmente a ferramenta de desbaste. |
Se um trabalho comum utiliza apenas uma ou duas ferramentas e as trocas ocorrem entre lotes, 12 posições não gerarão o mesmo valor para a produção. Nesse caso, uma configuração ATC menor pode reduzir o custo sem diminuir a produção.
Use o UE-481 para o Problema de Produção Adequado
Uma boa escolha quando
- Chapas de classe 4 × 8 ou peças planas de médio a grande porte são as principais peças de trabalho.
- Um programa típico utiliza repetidamente várias ferramentas de corte, ranhuramento, gravação, perfilamento ou furação da face superior.
- Atualmente, os operadores interrompem a produção para trocar ferramentas, medir novamente as ferramentas ou reiniciar trabalhos com várias etapas.
- A produção de móveis planejados, peças de mobiliário, portas ou trabalhos mistos precisa de usinagem flexível, em vez de um processo dedicado de finalidade única.
- A fixação a vácuo é adequada à geometria da chapa ou da peça.
Opte por outro tipo de máquina quando
- A maioria dos programas utiliza apenas uma ou duas ferramentas.
- Padrões densos de furos verticais e horizontais predominam no trabalho; um grupo de furação, um equipamento PTP ou um centro de furação de 6 faces é a opção mais adequada para produção.
- A carga automática, a descarga, a etiquetagem e o fluxo de chapas são os principais gargalos; uma linha de produção para nesting deve ser avaliada.
- A peça precisa de acesso da ferramenta em ângulo, rotativo ou em múltiplas faces que um spindle padrão de 3 eixos não consegue alcançar.
- A fábrica prevê trabalhos rotineiros em aço, aço inoxidável ou de remoção intensa de metal; use equipamentos de usinagem voltados para metais.
Especificações padrão do UE-481
| Item | UE-481 padrão |
|---|---|
| Modelo | UE-481 |
| Tipo de máquina | Router CNC com Magazine Linear de Ferramentas |
| Área útil de trabalho | 1.220 × 2.440 × 200 mm |
| Magazine de ferramentas | Magazine linear de 12 ferramentas |
| Spindle | 9 kW refrigerado a ar, ISO30 |
| Rotação do spindle | 24.000 rpm |
| Comando CNC | Taiwan Syntec |
| Acionamento | Servomotor |
| Guia linear | Guia linear quadrada Φ25 |
| Sistema de fixação | Mesa a vácuo |
| Bomba de Vácuo | 7,5 kW |
| Inversor de frequência | 11 kW Fuling |
| Dimensões da máquina | 3.850 × 2.270 × 2.220 mm |
Por que os componentes principais são importantes no chão de fábrica

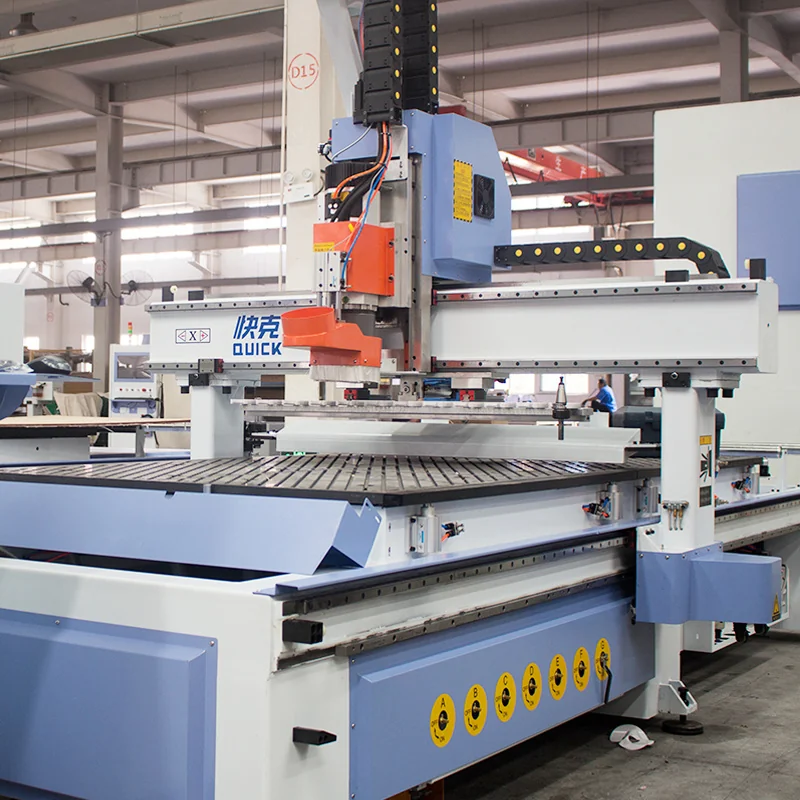

Magazine linear para 12 ferramentas
Pré-carregue as ferramentas de corte utilizadas em um trabalho típico com várias etapas para que o comando possa chamar a próxima ferramenta sem esperar pela substituição manual. O número correto de ferramentas é definido pelo programa real, e não por uma comparação de catálogo.
Spindle de 9 kW refrigerado a ar, ISO30
O spindle ATC é compatível com a troca automática de ferramentas e com a configuração para marcenaria de 24.000 rpm listada. O diâmetro da ferramenta, o material, a profundidade de corte e o ciclo de trabalho ainda determinam a configuração prática de corte.
Comando Taiwan Syntec + acionamento servo
O sistema de comando coordena a execução do programa e as chamadas de ferramentas, enquanto o servo drive executa o movimento comandado. Confirme o fluxo de CAD\/CAM e do pós-processador antes da entrega, para que a programação se adapte ao fluxo de trabalho da fábrica.
Mesa a vácuo + bomba de 7,5 kW
Chapas inteiras e peças planas maiores podem ser fixadas sem posicionar grampos mecânicos sobre a área de corte. Peças pequenas, porosas ou cortadas por completo ainda exigem uma mesa de sacrifício adequada, setorização da mesa e uma estratégia de usinagem apropriada.
Escolha as opções a partir do gargalo que você precisa eliminar
| Gargalo de produção | Diretriz de configuração | Não adicione quando |
|---|---|---|
| Trocas manuais repetidas dentro de um programa | Use o ATC de 12 ferramentas quando a sequência real de ferramentas exigir essa capacidade. | A maioria dos trabalhos usa uma ou duas ferramentas, e as trocas acontecem apenas entre lotes. |
| Padrões densos de furos em móveis | Direcione a furação para uma solução com grupo de furação, PTP ou furação em seis faces. | Apenas furos ocasionais na face superior são necessários. |
| Peças mais longas ou mais largas que a mesa padrão | Peça uma cotação para uma configuração com área útil maior, considerando o envelope real da peça. | A área adicional da mesa ocupa mais espaço no piso, mas não atende à produção normal. |
| A carga, a descarga, a etiquetagem ou o fluxo de painéis limita a produção | Avalie uma configuração de linha de produção para Nesting. | A movimentação do material já é mais rápida que o ciclo do router. |
| É necessário acesso angular ou a múltiplas faces da peça | Avalie um equipamento de 4 ou 5 eixos com base no desenho. | Todos os recursos podem ser alcançados pela parte superior com movimentos de 3 eixos. |
Mantenha o UE-481 padrão separado das dimensões personalizadas maiores
A área útil de trabalho padrão do UE-481 nesta página é 1.220 × 2.440 × 200 mm. A Quick CNC também lista áreas úteis maiores nesta família de produtos: 1.220 × 2.800, 1.500 × 3.000, 2.000 × 3.000 e 2.000 × 4.000 mm.
Essas dimensões maiores devem ser tratadas como configurações cotadas separadamente, e não como a especificação padrão do UE-481. A mesa correta é definida pelo tamanho repetitivo das peças, pela margem para fixação, pelo método de carga, pelo espaço disponível no piso e pela área necessária para manutenção. As funções de furação, o sistema de exaustão, a preparação elétrica, o fluxo de trabalho do software e a automação também são confirmados de acordo com a configuração selecionada.
Planejamento de ferramentas, fixação e testes de amostras
| Material \/ tarefa | Diretriz de ferramentas | O que verificar |
|---|---|---|
| Painéis de MDF e melamina | Ferramentas de fresagem de metal duro com corte por compressão ou adequadas à aplicação | Qualidade das bordas superior e inferior, remoção de pó e fixação de peças pequenas. |
| Compensado | Ferramenta de compressão, corte ascendente ou corte descendente, conforme o requisito do revestimento | Lascamento do revestimento, condição do núcleo e desgaste da ferramenta. |
| Madeira maciça | Ferramentas espirais, de perfil ou com ponta esférica, conforme a geometria | Direção das fibras, arrancamento de fibras, acabamento e estabilidade da fixação. |
| Acrílico / plástico rígido | Fresa para usinagem de plástico com evacuação eficiente de cavacos | Calor, derretimento, esbranquiçamento das bordas e reusinagem dos cavacos. |
| Ranhuras e rasgos | Diâmetro da ferramenta selecionado com base na largura e profundidade da ranhura | Evacuação de cavacos, deflexão da ferramenta e estratégia de profundidade. |
| Alumínio leve selecionado | Ferramentas de metal duro específicas para a aplicação, após análise do processo | Liga, fixação da peça, remoção de cavacos, estratégia de lubrificação/ar e acabamento. |
Para chapas completas, o vácuo normalmente é o primeiro método de fixação. Quando as peças resultantes do Nesting ficam pequenas após o corte passante, use a ordem de corte adequada, a estratégia de onion skin, pontes de fixação ou dispositivos auxiliares, em vez de presumir que somente o vácuo manterá todas as peças fixas.
Quando a qualidade do corte, a tolerância, a aparência do laminado, o comportamento térmico do plástico, o acabamento do alumínio leve ou o tempo de ciclo influenciar a decisão de compra, use um material representativo e um desenho para o teste de amostra.
O que verificamos antes de a máquina sair da fábrica
O processo de controle de qualidade publicado pela Quick CNC abrange verificações da estrutura da máquina e dos componentes, inspeção da montagem, testes elétricos, testes de funcionamento e inspeção final da embalagem. Os exemplos de inspeção publicados também incluem inspeção dimensional, verificação do encaixe estrutural, verificações dos componentes e calibração das guias lineares.
Para a UE-481 solicitada, o registro de inspeção deve corresponder à configuração final, em vez de ser inferido a partir dos equipamentos de controle de qualidade da empresa. Se o seu projeto exigir um corte de amostra representativo, pontos de aceitação dimensional ou documentação específica de embarque, defina esses requisitos antes da liberação do pedido, para que os registros disponíveis possam ser vinculados à máquina fornecida.
Escolha a máquina com base no gargalo da produção
| Principal tarefa | Direcionamento da máquina | Por quê |
|---|---|---|
| Peças planas com várias ferramentas de fresagem em um único programa | UE-481 com ATC linear de 12 ferramentas | Reduz as trocas manuais repetitivas de ferramentas, mantendo a flexibilidade de usinagem do router. |
| Painéis de móveis com padrões densos de furos nas faces superior, inferior e laterais | Centro de Furação CNC de 6 Faces | A furação dedicada processa padrões de furos em várias faces com mais eficiência do que usar o spindle do router para cada furo. |
| Painéis de móveis ou portas pré-cortados que precisam de furação e usinagem secundárias | Router CNC PTP | Mais adequado para a usinagem secundária flexível de painéis individuais. |
| Corte de chapas inteiras, além de carga, descarga e fluxo de produção | Linha de Produção de Móveis | Atende ao fluxo de materiais e à automação para além do próprio ciclo do router. |
| Recursos angulares, rotativos ou em várias faces | Direção de 4 eixos / 5 eixos | Adicione eixos somente quando o desenho exigir acesso da ferramenta que o movimento de 3 eixos não consegue proporcionar. |
Exemplo: Programa de um Painel de Móvel ou de Porta
Um trabalho de usinagem de painel com várias etapas pode começar com uma fresa de compressão para o perfil principal, passar para uma ferramenta menor para os recortes internos, usar uma fresa de ranhuramento para canais ou rasgos, chamar uma ferramenta adequada de furação ou fresagem para determinados furos verticais e finalizar com uma fresa de perfil ou de detalhes. Com essas ferramentas pré-carregadas, o comando pode chamar a próxima ferramenta à medida que o programa avança, em vez de aguardar que o operador troque as ferramentas entre as etapas.
| Sequência | Função da ferramenta | Efeito na produção |
|---|---|---|
| 1. Perfil principal | Ferramenta de compressão / corte | Conclua o contorno principal do painel ou da peça. |
| 2. Recursos internos | Ferramenta de fresagem menor | Recortes na máquina ou geometrias menores sem troca manual da ferramenta. |
| 3. Canais / rasgos | Ferramenta de ranhuramento | Mantenha as operações de canais ou rasgos dentro do mesmo programa de usinagem. |
| 4. Furos selecionados na face superior | Ferramenta de furação / fresagem adequada | Conclua os furos verticais ocasionais antes que a peça saia da mesa. |
| 5. Perfil / detalhe | Ferramenta de perfilamento, fresa V ou ferramenta de detalhamento | Finalize a borda ou o detalhe decorativo programado. |
Como a Quick CNC leva um trabalho do requisito à expedição
A Quick CNC fabrica máquinas CNC desde 2006. O processo de produção combina análise da aplicação, configuração da máquina, fabricação, testes, preparação para entrega e suporte técnico.
1. Requisito
Identificamos a peça produzida repetidamente, o material, as operações, a sequência de ferramentas e a meta de produção.
2. Configuração
Adequamos o tamanho da mesa, a capacidade do ATC, o sistema de fixação, a direção de furação e as utilidades auxiliares ao trabalho.
3. Produção
A máquina é fabricada e integrada de acordo com a configuração aprovada.
4. Testes
As verificações de fábrica e os testes de funcionamento são concluídos; o corte de amostras representativas pode ser planejado quando necessário.
5. Entrega
A máquina é preparada para a embalagem de exportação e o transporte em contêiner, de acordo com o pedido.
6. Suporte
Manuais, vídeos, orientação remota, treinamento on-line e o suporte de serviço acordado continuam após a entrega.
Envie estes dados de produção uma única vez — então poderemos elaborar a cotação da UE-481
- Um desenho representativo, arquivo DXF\/CAD ou foto do produto.
- Material, espessura e tamanho da chapa bruta\/peça.
- Maior peça típica e menor peça do Nesting.
- Operações necessárias, especialmente direções de furação e padrões de furos para conectores.
- Lista típica de ferramentas e número aproximado de ferramentas usadas em um programa.
- Meta de produção diária ou por turno e gargalo atual da produção.
- Software CAD\/CAM, formato de arquivo e informações do pós-processador, se já definidos.
- Alimentação elétrica da fábrica, ar comprimido, sistema de exaustão, país de destino e espaço disponível no piso.
- Qualquer requisito de teste com amostra, acabamento ou aceitação dimensional.
Com base nesses dados, podemos determinar se a UE-481 padrão é suficiente, se a capacidade para 12 ferramentas é justificável e se a furação, o sistema de fixação, o tamanho da mesa ou a automação devem ser alterados para outra configuração antes da finalização da cotação.
Quantidade mínima do pedido, prazo de produção, embalagem e transporte
A Quick CNC não exige quantidade mínima de pedido. O prazo padrão de produção é de aproximadamente 45 dias após a confirmação do pedido e da configuração da máquina; o frete e o tempo de transporte marítimo são separados.
As máquinas são preparadas com embalagem para exportação e normalmente enviadas em contêiner. O método final de embalagem, o plano de embarque, o porto de destino e a organização do frete são confirmados com o pedido.
Instalação, Garantia e Suporte Pós-Venda
O período de garantia padrão é de um ano, conforme os termos do contrato assinado. A Quick CNC fornece manuais, vídeos, orientação técnica remota e treinamento online. O serviço técnico presencial pago pode ser organizado quando necessário e previamente acordado.
Antes do embarque, prepare a alimentação elétrica do local de destino, o ar comprimido, o sistema de exaustão, o acesso à oficina, o método de descarga, os requisitos de rede\/software e o plano de treinamento dos operadores de acordo com os documentos confirmados da máquina. Concluir esses itens antes da chegada reduz atrasos evitáveis na instalação e no comissionamento.
FAQ da UE-481
A UE-481 substitui um centro de furação de seis faces?
Não. A UE-481 pode executar determinados furos verticais pela parte superior com as ferramentas adequadas, mas padrões densos de furos para conectores, fileiras de furos para suportes de prateleira, furos horizontais e a furação em várias faces são mais bem realizados com um grupo de furação, PTP ou uma solução de furação em seis faces.
Preciso das 12 posições de ferramentas?
Você precisa do magazine de 12 posições quando um programa normal utiliza ferramentas diferentes em quantidade suficiente para que as trocas manuais interrompam a produção. Se a maioria dos trabalhos utilizar uma ou duas ferramentas, uma configuração ATC menor pode ser mais econômica.
Um magazine linear é pior que um magazine carrossel?
Não. O magazine correto depende da quantidade de ferramentas, da frequência de troca, do layout, da área de passagem, da exposição ao pó e do acesso para manutenção. Escolha a configuração que melhor se adapte ao processo de produção real.
A UE-481 padrão pode processar chapas comuns de 4 × 8?
A área útil de trabalho informada é de 1.220 × 2.440 × 200 mm, correspondente ao formato comum de chapas da classe 4 × 8 usado na produção de móveis e armários. O posicionamento final da chapa, o acesso às bordas e os requisitos de fixação ainda devem ser verificados com base no trabalho real.
A fixação a vácuo consegue segurar todas as peças do nesting?
Não. Chapas inteiras e peças planas maiores são adequadas à fixação a vácuo, mas peças pequenas, porosas, empenadas ou totalmente vazadas podem exigir zoneamento, pontes de fixação, usinagem com camada de sacrifício, uma sequência de corte diferente ou dispositivos auxiliares.
A UE-481 pode fresar acrílico e plásticos?
Sim, para materiais adequados à usinagem com router. A geometria da ferramenta, a evacuação de cavacos e o controle do calor são importantes; por isso, um teste com amostra é útil quando a aparência da borda ou o risco de derretimento influenciam a aceitação.
Ela pode usinar alumínio leve?
A usinagem de alumínio leve em aplicações específicas pode ser analisada após a confirmação da liga, espessura, ferramental, sistema de fixação, remoção de cavacos e requisito de acabamento. A UE-481 não deve ser considerada um centro de usinagem de metais de uso geral.
O que devo fornecer para um teste representativo com amostra?
Envie o desenho ou arquivo do programa, o material real, as dimensões e a espessura, o acabamento desejado da borda ou da superfície, qualquer tolerância definida e o volume de produção esperado.
Apresente-nos uma peça real
Envie o desenho de um painel ou componente representativo, o material, a sequência típica de ferramentas e a meta por turno. A Quick CNC pode elaborar a proposta da UE-481 com base nesse trabalho — área de trabalho, uso do ATC de 12 ferramentas, ferramentas, sistema de fixação, limites de furação, utilidades a confirmar e cotação — em vez de pedir que você escolha a máquina apenas a partir de uma lista de especificações.
