ATC ou fraiseuse CNC standard ? Partez du travail que vous réalisez chaque jour.
L’ATC vaut l’investissement lorsque les changements manuels d’outils interrompent constamment un travail courant, obligent l’opérateur à revenir à la machine ou fractionnent un programme qui devrait s’exécuter sans interruption. Si la plupart de vos travaux n’utilisent qu’un ou deux outils, ou si le véritable retard provient du chargement, du perçage, du maintien des pièces, de la programmation, de l’aspiration des poussières, du placage de chants ou du flux de matériaux, l’ATC ne corrigera pas l’étape qui ralentit réellement votre processus.
Commencez ici : choisissez un travail que vous réalisez souvent. Comptez les outils, les changements manuels, le temps d’attente et la fréquence de répétition de ce travail. Cela vous en apprendra bien plus qu’une comparaison des capacités des magasins d’outils dans un catalogue.
Si vous vous demandez “ Ai-je vraiment besoin d’un ATC ? ”, partez d’un travail courant
Ne commencez pas par la pièce la plus complexe jamais fabriquée dans votre usine. Partez des travaux que vous réalisez chaque semaine. Combien d’outils ce programme utilise-t-il réellement ? À quelle fréquence faut-il arrêter la machine pour les changer ? Et à quelles autres tâches pourriez-vous affecter cet opérateur ou cette fraiseuse CNC pendant ce temps ?
Cette page vous aide à répondre à trois questions pratiques : l’ATC résout-il un véritable problème de production, son surcoût peut-il être rentabilisé et quelle configuration de machine est pertinente si le changement d’outils constitue réellement le goulot d’étranglement ?.
En bref
L’ATC réduit le temps d’arrêt lié aux changements d’outils
Il réduit les interruptions entre les outils. Il n’augmente pas comme par magie la vitesse d’avance, la puissance de la broche, la précision ou la vitesse de chargement.
Un plus grand nombre d’outils ne signifie pas automatiquement que vous avez besoin d’un ATC
Ce qui compte, c’est la fréquence des changements d’outils, la répétitivité du travail et l’utilité réelle du temps récupéré.
Parfois, la bonne solution est une autre machine
Si le perçage, le chargement, les perçages latéraux ou le flux de matériaux constituent le véritable goulot d’étranglement, un groupe de perçage, une cellule de nesting, une fraiseuse CNC PTP, un centre de perçage CNC six faces ou un meilleur système de maintien des pièces peut être plus pertinent.
Avez-vous vraiment besoin d’un ATC dès maintenant ?
L’ATC est probablement pertinent
- Les programmes courants font régulièrement appel à plusieurs outils.
- Les changements manuels interrompent chaque lot ou chaque pièce.
- L’opérateur doit interrompre d’autres tâches productives pour changer les outils.
- Les commandes se répètent suffisamment pour maintenir une bibliothèque d’outils stable.
- Le temps machine récupéré peut servir à produire des pièces commercialisables ou à respecter les délais de livraison.
Une fraiseuse CNC standard reste suffisante
- La plupart des travaux sont réalisés avec une seule fraise.
- Les changements d’outils sont occasionnels et ne retardent pas la production.
- L’atelier est encore en train de valider sa gamme de produits et son flux de programmation.
- La zone de travail, le maintien par le vide, l’aspiration des poussières, l’outillage ou le logiciel nécessitent d’abord un investissement.
- Il n’existe aucune demande fiable pour exploiter la capacité supplémentaire ainsi dégagée.
Étudiez d’abord une autre solution machine
- Les perçages denses constituent la principale contrainte du cycle.
- Le chargement de panneaux entiers, l'étiquetage, le déchargement ou le tri limitent la production.
- Des perçages latéraux ou un usinage six faces sont nécessaires.
- La géométrie des pièces exige un accès rotatif, incliné ou à cinq axes.
- Le même jeu d'outils fixe est utilisé si souvent qu'une configuration multibroche mérite d'être comparée.
Que change réellement l'ATC dans le travail quotidien ?

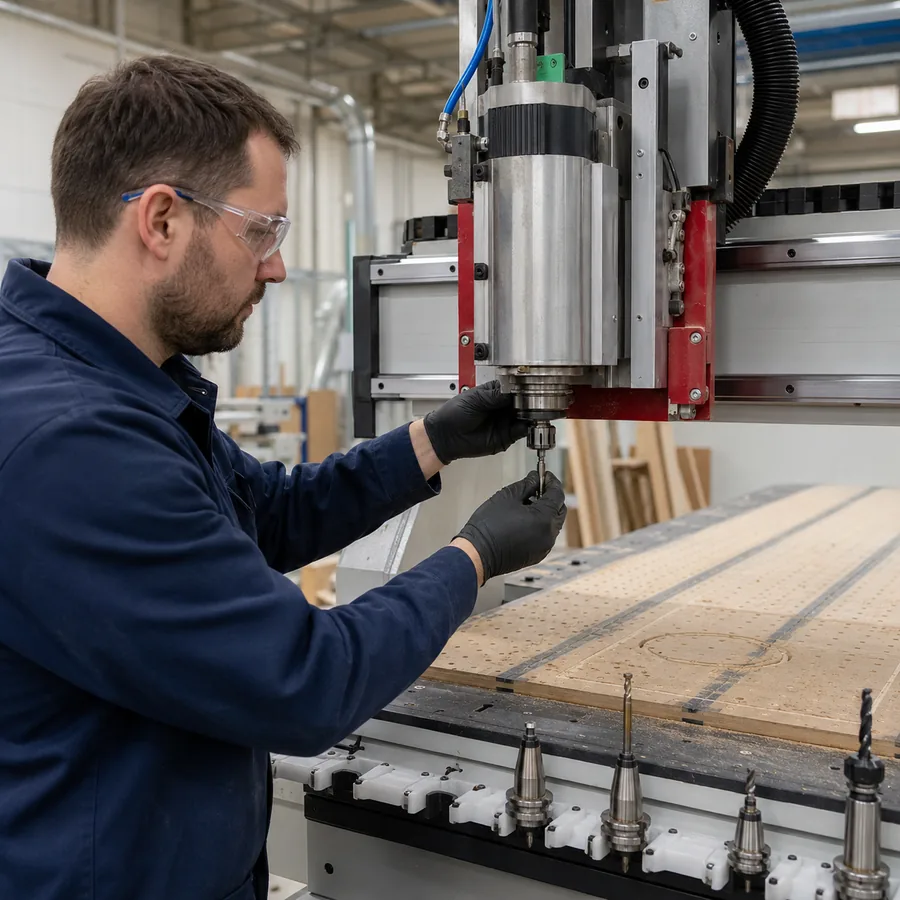

La différence est simple : sur une fraiseuse CNC standard, l'opérateur arrête la machine et installe l'outil suivant. Sur une fraiseuse CNC avec ATC, le programme appelle un outil préparé dans le magasin et la machine effectue elle-même le changement.
Cela compte lorsqu'un même travail nécessite plusieurs outils pour la découpe, le rainurage, l'usinage de poches, le perçage, la gravure, le contournage, l'ébauche ou la finition. Au lieu d'attendre une intervention à chaque changement, le programme peut poursuivre la séquence.
Ce que l'ATC ne résout pas à lui seul
- Débit d'enlèvement de matière : l'avance, la vitesse, la profondeur de passe, la géométrie de l'outil, les capacités de la broche, la rigidité et le maintien des pièces continuent de déterminer les performances de coupe.
- Précision des pièces finies : la géométrie de la machine, le système de déplacement, l'outillage, l'étalonnage, les mouvements du matériau, les dispositifs de maintien, la programmation et le contrôle restent déterminants.
- Cadence de perçage : le changement automatique d'une fraise ne remplace pas un groupe de perçage ou un centre de perçage adapté lorsque la densité des trous domine le cycle.
- Manutention des panneaux : l'ATC ne charge, n'étiquette, ne décharge, ne trie, ne plaque les chants et n'assemble pas les panneaux, sauf si ces systèmes sont intégrés à une solution plus complète.
- Accès aux axes : le changement automatique d'outils ne transforme pas une machine trois axes en plateforme à axe rotatif, véritable quatre axes ou cinq axes.
Une méthode rapide pour déterminer si l'ATC vaut l'investissement
Prenez un travail que vous réalisez souvent et attribuez une note de 0 à 2 aux six critères ci-dessous. Il s'agit uniquement d'une évaluation rapide en atelier, et non d'une norme officielle. Si le résultat semble prometteur, utilisez vos temps de cycle réels pour calculer le retour sur investissement dans la section suivante.
| Critère de décision | 0 point | 1 point | 2 points |
|---|---|---|---|
| Outils utilisés dans un programme standard | Un outil | Deux ou trois outils | Plusieurs outils dans une séquence répétée |
| Fréquence des changements manuels d'outils | Occasionnelle | Répétée sur certains travaux | Répétée à chaque lot ou cycle |
| Intervention de l’opérateur | L'opérateur est déjà à la machine | L’opérateur interrompt parfois une autre tâche | Les changements d’outils interrompent régulièrement le chargement, le contrôle ou le travail sur une autre machine |
| Répétabilité des programmes | Principalement des pièces uniques expérimentales | Production mixte avec quelques commandes récurrentes | Programmes stables et bibliothèques d’outils réutilisées régulièrement |
| Valeur du temps récupéré | Aucun retard de production ni demande supplémentaire | Le temps récupéré améliore la flexibilité du planning | Le temps récupéré permet de produire des pièces vendables ou évite les heures supplémentaires et les retards de livraison |
| Principal goulot d’étranglement de la production | Ce n’est pas le changement d’outils | Le changement d’outils est l’une des nombreuses contraintes | Le changement d’outils et l’attente de l’opérateur constituent la contrainte mesurée |
0–4 : conservez pour l’instant la fraiseuse CNC standard
L’ATC n’est probablement pas le premier investissement à privilégier. Corrigez le processus qui limite réellement la production.
5–8 : faites d’abord les calculs
L’ATC peut être utile, mais vous devez connaître votre éventail de travaux, le temps de cycle, le surcoût de la machine et les autres goulots d’étranglement avant de décider.
9–12 : l’ATC mérite une étude approfondie
Votre flux de production habituel réunit les conditions dans lesquelles le changement automatique d’outils peut supprimer les arrêts répétés. Comparez maintenant un cycle ATC réel à votre processus actuel.
Le surcoût de l’ATC sera-t-il réellement amorti ?
Ne vous fiez pas à une affirmation générique telle que “ le changement automatique d’outils fait gagner X secondes ”. Mesurez la durée réelle de votre changement manuel actuel, puis comparez-la au cycle automatique complet de changement d’outils sur la machine que vous envisagez.
1. Calculez le nombre de minutes réellement récupérées
Minutes récupérées par poste = (cycle de changement manuel mesuré − cycle de changement automatique vérifié) × changements d’outils par travail × travaux par poste × facteur d’utilisation réaliste
Facteur d’utilisation réaliste désigne simplement la part du temps gagné que vous pouvez réellement convertir en temps de production utile.
Ne supposez pas que chaque minute récupérée devient du temps de production utile. Si la fraiseuse CNC reste en attente de matériaux, de plans, d’opérateurs ou d’équipements en aval, ce temps a peu de valeur.
2. Attribuez une valeur mensuelle réelle à ce temps
Valeur nette mensuelle = heures productives récupérées × marge contributive par heure productive + valeur des coûts de main-d’œuvre ou des heures supplémentaires évitables − coût mensuel de possession supplémentaire
Valeur de contribution désigne la somme qu'une heure productive de la machine apporte réellement à l'entreprise après déduction des coûts directs du travail — et non le prix de vente total.
Utilisez la valeur de contribution ou le coût évitable, et non le chiffre d'affaires total. Le montant doit refléter la marge supplémentaire, la réduction des heures supplémentaires ou la capacité de planification que le temps gagné peut réellement générer.
3. Comparez cette valeur au surcoût de l'ATC
Délai de retour sur investissement estimé en mois = surcoût total de l'ATC et coûts de configuration supplémentaires ÷ valeur nette mensuelle créée par l'ATC
Ne vous limitez pas à la différence entre les prix de base de deux machines. Les porte-outils, les pinces, la préparation de l'air comprimé, le travail sur le post-processeur (la configuration du code entre la FAO et la commande), la formation, les outils de rechange, la préparation de la maintenance et les modifications d'implantation peuvent tous s'ajouter au surcoût de l'ATC.
Ne comparez pas uniquement le prix de la machine
Le surcoût de l'ATC n'est qu'un élément de la décision. Comparez la configuration complète que vous utiliserez réellement : porte-outils, air comprimé, logiciel, formation, maintenance et espace nécessaire autour de la machine dans l'usine.
| Catégorie de coûts | Fraiseuse CNC standard | Fraiseuse CNC avec changement automatique d'outils | Points à vérifier |
|---|---|---|---|
| Configuration de la machine | Interface d'outil manuelle et procédure de changement plus simple | Broche ATC, magasin, porte-outils, capteurs, fonctions de commande et intégration | Comparez des configurations complètes présentant la même zone de travail et les mêmes exigences de production |
| Ensemble d'outillage | Un nombre réduit de porte-outils préparés peut suffire | Un plan de préparation des porte-outils et des pinces est nécessaire pour la bibliothèque d'outils active | Répertoriez les porte-outils et les pinces inclus, les, tirettes (les boutons de rétention utilisés pour verrouiller les porte-outils ATC dans la broche, le cas échéant), les emplacements de réserve et les exigences d'équilibrage |
| Air comprimé | Peut rester nécessaire pour d'autres fonctions de la machine | Le serrage des outils et les mouvements du magasin imposent généralement des besoins pneumatiques supplémentaires | Vérifiez la pression, le débit, le réservoir, la filtration, le niveau de sécheresse et les équipements fournis par votre usine |
| Logiciel et post-processeur | Les interruptions manuelles du programme peuvent être plus simples | Les appels d'outils, les numéros d'outils, les correcteurs et la sortie du post-processeur doivent correspondre à la commande et à la machine | Exécutez un fichier représentatif utilisant plusieurs outils avant de valider la machine |
| Formation et configuration | Les changements manuels exigent de bonnes pratiques de serrage et de remise à zéro | Les opérateurs doivent gérer les positions du magasin, les données d'outils, les porte-outils, les correcteurs et les procédures de reprise | Définir le périmètre de la formation et les documents de transfert |
| Maintenance | Entretien courant de la broche, de la pince, de la table, de l'entraînement, de la lubrification et du système électrique | Ajouter le magasin, les capteurs, le système pneumatique, le serrage de la broche, la propreté des porte-outils et le contrôle des données d'outils | Demander les instructions de maintenance et de reprise après incident propres à la configuration |
| Implantation de l'atelier | Machine, chargement, vide, aspiration des poussières, électricité et accès pour la maintenance | L'emplacement du magasin et le mouvement de changement d'outil peuvent nécessiter un dégagement supplémentaire | Vérifier le plan d'implantation définitif de la machine et des raccordements |
Dans quels cas l'ATC est-il pertinent — et dans quels cas ne l'est-il pas ?
| Application de production | Ce qui est généralement pertinent | Pourquoi | Points à vérifier avant de décider |
|---|---|---|---|
| Portes de meubles et façades de mobilier | L’ATC est particulièrement adapté aux opérations répétitives de découpe, rainurage, gravure en V, évidement, perçage et profilage | Plusieurs outils peuvent être appelés dans un même programme stable | Dimensions des portes, matériau, profils, finition de surface, perçages, séquence d’outils et taille des lots |
| Nesting de panneaux pour meubles | Solution CNC avec ATC ou pour le nesting, après examen complet du flux de production | Les changements d’outils sont importants, mais l’étiquetage, le chargement, le déchargement, le perçage et le tri peuvent avoir une influence prépondérante sur la production totale | Nombre de panneaux par équipe, combinaison des nestings, plan de perçage, étiquetage, manutention et capacité des opérations en aval |
| Pièces en bois massif et travaux en relief | L’ATC est utile pour les séquences répétitives d’ébauche, de finition, de profilage et de perçage | Les changements manuels peuvent interrompre les longs cycles multi-outils et mobiliser l’opérateur | Modèle 3D, matériau, longueurs d’outils, dégagement en Z, finition requise et stratégie de cycle |
| Production d’enseignes et de pièces en acrylique | Fraiseuse CNC standard pour les travaux nécessitant peu d’outils ; ATC pour les combinaisons répétitives de découpe, gravure, chanfreinage et évidement | La gamme de produits varie considérablement, des lettres simples aux présentoirs complexes nécessitant plusieurs opérations | Type de matériau, qualité des chants, liste des outils, gestion des copeaux, dispositif de bridage et combinaison des commandes |
| Usinage de serrures, de charnières et sur plusieurs faces de portes | Évaluez les équipements PTP, de perçage ou permettant un accès en angle, plutôt que de supposer qu’un ATC suffit à lui seul | La principale difficulté peut être l’orientation des trous, l’accès au dispositif de bridage ou la vitesse d’un système de perçage dédié | Plan de perçage, accès aux faces, besoins en consoles ou en table, têtes d’agrégat et orientation requise |
| Service d’usinage CNC pour commandes variées | L’ATC est utile lorsqu’une bibliothèque d’outils préparée et structurée sert à des travaux récurrents | Il réduit les interruptions entre des travaux variés mais planifiés | Diamètres de queue courants, politique de durée de vie des outils, outils spéciaux, dégagement anticollision et planification |
| Profilage avec un seul outil ou découpe simple de panneaux | Une fraiseuse CNC standard constitue souvent l’investissement le plus judicieux | Le système ATC est peu sollicité | Dimensions de travail, régime d’utilisation de la broche, table, système de vide, aspiration des poussières et performances des fraises |
ATC ou fraiseuse CNC standard ? Comparez-les côte à côte
| Critère de comparaison | Fraiseuse CNC standard | Fraiseuse CNC avec changement automatique d'outils | Points importants |
|---|---|---|---|
| Méthode de changement d’outil | L’opérateur installe l’outil de coupe suivant et effectue les réglages requis | Le programme appelle un outil préparé depuis le magasin | L’ATC devient avantageux lorsque cette interruption se répète fréquemment |
| Flux de travail optimal | Travaux nécessitant peu d’outils, prototypes évolutifs, profilage simple et investissement initial maîtrisé | Programmes multi-outils répétitifs et bibliothèques de production planifiées | Choisissez en fonction des travaux courants, et non de la commande rare la plus complexe |
| Intervention de l’opérateur | L’opérateur doit revenir pour chaque changement manuel | L’opérateur peut se consacrer au chargement, au déchargement, au contrôle et à la gestion du flux de travail | Déterminez si l’interruption de l’opérateur limite une autre tâche productive |
| Continuité du cycle | Interrompu entre les changements d’outil | Automatisé entre les outils préparés | Comparez le temps de cycle complet mesuré, et non la vitesse indiquée dans la brochure |
| Complexité de la configuration | Moins de systèmes spécifiques à l’ATC | Magasin, porte-outils, capteurs, composants pneumatiques, données et séquence de commande | N’acceptez une complexité supplémentaire que si elle résout une perte de production mesurable |
| Périmètre de maintenance | Interface de changement manuel d’outil et systèmes standard de la fraiseuse CNC | Ajout des systèmes de changement d’outil et de magasin | Définissez les responsabilités de maintenance et la procédure de remise en service avant l’achat |
| Possibilités d’évolution | Peut rester efficace pour une production nécessitant peu d’outils | Prend en charge des bibliothèques d’outils préparés plus importantes, sous réserve de la conception de la machine | Dimensionnez le magasin pour les programmes courants, avec un nombre raisonnable d’emplacements libres |
| Principal risque financier | Acheter une machine trop simple et perdre en production en raison d’arrêts répétés | Payer pour une capacité inutilisée alors qu’un autre goulot d’étranglement subsiste | Utilisez la feuille de calcul du ROI et la cartographie complète du processus |
Une fois l’intérêt de l’ATC établi, choisissez la configuration adaptée au travail
Après avoir déterminé que l’ATC est rentable, ne partez pas immédiatement du principe que “ plus il y a d’outils, mieux c’est ”. Adaptez le magasin, l’interface de broche, les porte-outils, le logiciel, la table, l’alimentation en air et les fonctions spéciales aux programmes que vous exécutez réellement.
Magasin linéaire ou à carrousel ?
Ces deux solutions industrielles sont valables. Un magasin linéaire offre une disposition simple des outils et équipe couramment les fraiseuses CNC trois axes pour le bois. Un carrousel permet de disposer les outils autour d’un magasin rotatif et, sur les machines de conception adaptée, de sélectionner les outils de manière compacte à proximité de la broche. Le meilleur choix dépend du nombre et des dimensions des outils, des courses de la machine, de la position du magasin, des dégagements nécessaires pour éviter les collisions, de la séquence de changement et des options requises.
De combien de positions d’outils avez-vous réellement besoin ?
Commencez par recenser tous les outils utilisés dans un programme représentatif, puis ajoutez des positions pour les outils jumeaux fréquemment employés, le remplacement des outils usés ou un petit nombre d’opérations récurrentes. Ne dimensionnez pas le magasin en fonction de chaque fraise que possède l’usine. Les pages produit Quick CNC actuellement en ligne et confirmées présentent notamment une configuration ATC linéaire à huit outils et une configuration ATC linéaire à douze outils; ; il s’agit d’exemples de sélection et non de normes universelles.
Assurez-vous de la cohérence entre la commande, la FAO et le postprocesseur
Les numéros d’outils dans la FAO, la sortie du postprocesseur, la table d’outils de la commande, les positions physiques dans le magasin, les données de longueur d’outil, les commandes de la broche et les positions de changement sécurisées doivent correspondre. La réussite d’un usinage avec un seul outil ne prouve pas que la séquence automatique complète est prête.
N’oubliez pas les porte-outils et l’alimentation en air
Vérifiez la norme des porte-outils, les pinces, les tirettes, les dimensions d’outils autorisées, le nettoyage et le stockage des porte-outils, les exigences d’équilibrage, le stock de porte-outils de rechange, la méthode de serrage de la broche, la pression et le débit d’air, la filtration, le niveau de sécheresse, la capacité du réservoir et la réponse aux alarmes pour la configuration sélectionnée.
Si les changements d’outils ne sont pas le goulot d’étranglement, l’ATC n’y remédiera pas
L’ATC élimine les arrêts liés aux changements d’outils. Si le véritable ralentissement se situe ailleurs, investissez dans la partie du processus qui est réellement en attente.
| Ce qui vous ralentit | Ce qu’il faut envisager à la place | Pourquoi l’ATC seul ne résoudra pas le problème |
|---|---|---|
| Chargement et déchargement répétés de panneaux entiers | Cellule CNC de nesting ou manutention automatisée | La machine peut changer d’outil, mais reste en attente du déplacement des matériaux |
| Grand nombre de perçages verticaux | Fraiseuse CNC avec changement automatique d’outils et bloc de perçage adapté, ou équipement dédié au perçage | Le passage d’un foret à l’autre peut ne pas offrir la cadence d’un équipement d’alésage dédié |
| Perçages latéraux et usinage sur six faces | Solution PTP, de perçage latéral ou de perçage six faces | L’accès des outils et l’orientation du panneau déterminent le processus |
| Même petit groupe fixe d’outils utilisé en continu | Comparez une architecture à plusieurs têtes ou plusieurs broches avec l’ATC | Des têtes préparées peuvent convenir à une séquence répétitive fixe, tandis que l’ATC offre une plus grande flexibilité |
| Géométrie rotative ou inclinée | Étude d’une configuration à axe rotatif, à tête pivotante, à quatre axes réels ou à cinq axes | L’ATC change l’outil de coupe, mais pas son angle d’accès |
| Pièces qui bougent pendant l’usinage | Vérification du bridage, du panneau martyr, des zones de vide, des dispositifs de fixation et des efforts de coupe | L’automatisation du changement d’outils ne corrige pas un bridage insuffisant |
| Programmes et plans non prêts | Travaux de CAO/FAO, de post-traitement, de planification des processus et de formation | Un magasin d’outils plus grand ne peut pas corriger un flux de travail numérique instable |
Six erreurs coûteuses lors de l’achat d’une machine avec ATC
Compter les outils sans tenir compte de leur fréquence de changement
Cinq outils utilisés une fois par mois posent un problème très différent de quatre outils utilisés à chaque poste.
S'attendre à ce que le changement automatique d'outils améliore la précision de la machine
Le changement automatique d'outils élimine les interruptions liées aux changements manuels. La précision dépend toujours de la machine, des outils, du réglage, du matériau, du programme et du contrôle.
Négliger l'air comprimé et l'entretien des porte-outils
Des porte-outils sales, une mauvaise préparation de l'air, des données d'outils incorrectes ou un serrage défectueux peuvent rapidement interrompre un cycle automatique.
Acheter le plus grand magasin simplement parce que c'est possible
Les positions inutilisées coûtent de l'argent et compliquent la gestion. Choisissez suffisamment de positions pour les programmes habituels, les outils en double et une marge de réserve raisonnable.
Considérer chaque minute gagnée comme un bénéfice
Utilisez la marge sur coûts variables et les coûts évitables. Si le reste de la ligne ne peut pas exploiter le temps gagné, celui-ci ne se traduit pas automatiquement par un gain financier.
Tester une seule fraise et considérer la machine comme prête
Exécutez la séquence réelle avec plusieurs outils : appels d'outils, correcteurs, positions dans le magasin, alarmes, reprise après incident et usinage d'une pièce représentative.
Un magasin d'outils plus grand ne résout pas la lenteur du chargement
Exemple simplifié — il ne s'agit pas d'un cas client
Imaginez un atelier d'usinage de panneaux qui hésite entre une fraiseuse CNC standard et un grand modèle avec changement automatique d'outils. Sur le papier, ce dernier semble plus productif : l'atelier choisit donc le plus grand magasin sans chronométrer l'ensemble du processus.
- Ce qui n’a pas fonctionné
- L'atelier a choisi le plus grand magasin d'outils sans relever la séquence habituelle des outils ni le cycle complet de la ligne.
- Ce qui s'est passé ensuite
- La plupart des positions d'outils sont restées vides, tandis que la fraiseuse CNC attendait toujours le chargement manuel des panneaux et le déchargement des pièces. La production a à peine augmenté.
- Pourquoi cela s’est produit
- La décision a assimilé la capacité d'outils à la productivité globale de l'usine et a ignoré la manutention des matériaux.
- Modification à apporter
- Chronométrez la découpe, les changements d'outils, le chargement, le déchargement, l'étiquetage, le perçage, le placage de chants et le tri. Comparez ensuite une fraiseuse CNC avec changement automatique d'outils correctement dimensionnée à une solution de nesting ou de manutention.
- Ce qu’il faut en retenir
- Investissez dans le changement automatique d'outils lorsque les changements d'outils constituent une part mesurée du goulot d'étranglement. Si le chargement et le déchargement prédominent, améliorez le flux qui alimente la machine et évacue les pièces finies.
Que devez-vous nous envoyer en premier ?
Vous n'avez pas besoin de préparer un dossier de projet en douze points avant de nous contacter. Une tâche habituelle suffit pour commencer. Envoyez-nous les éléments dont vous disposez déjà ; nous pourrons ensuite affiner le choix de la machine.
Matériau, épaisseur, dimensions maximales et dessin, photo, fichier CAO ou modèle 3D.
Découpe, perçage, rainurage, évidement, gravure, profilage, ébauche, finition, usinage latéral ou usinage rotatif.
Nombre d'outils utilisés par un programme type, fréquence de répétition de la tâche et durée approximative actuelle des changements manuels.
Taille de lot habituelle, nombre de tâches ou de panneaux par équipe, et tout autre élément qui ralentit actuellement le processus.
Si vous disposez déjà d’informations sur les logiciels, les réseaux d’alimentation ou l’implantation de l’atelier, envoyez-les également. Elles seront utiles par la suite, mais ne sont pas nécessaires pour le premier échange.
Une méthode simple pour cibler la machine adaptée
Commencez par la tâche, identifiez le véritable goulot d’étranglement, puis choisissez la catégorie de machine. La discussion reste ainsi axée sur la production plutôt que sur une liste de fonctionnalités.
- Commencez par la tâche : matériau, dimensions de travail, plan, opérations, outils, fréquence des lots, objectif de production et niveau de finition ou de qualité requis.
- Identifiez ce qui ralentit réellement le travail : découpe, changement d’outils, intervention de l’opérateur, maintien des pièces, chargement, perçage, logiciel, aspiration des poussières ou flux en aval.
- Comparez les types de machines adaptés : fraiseuse CNC standard, Fraiseuse CNC avec changement automatique d'outils, fraiseuse CNC multibroche, machine CNC de nesting, configuration PTP, équipement de perçage ou une solution plus complète de CNC pour la fabrication de meubles.
- Adaptez l’ensemble de la configuration : zone de travail, broche, magasin, porte-outils, table, commande, postprocesseur, air, vide, aspiration des poussières, sécurité, formation et service.
- Testez la tâche qui compte réellement pour vous : utilisez le fichier, les outils, le matériau, les dispositifs de maintien et la méthode de contrôle prévus. Un cycle complet est plus instructif qu’une seule caractéristique mise en avant.
Questions fréquentes
Une fraiseuse CNC avec changement automatique d'outils (ATC) est-elle rentable pour une petite entreprise ?
Oui, lorsque la petite entreprise réalise régulièrement des travaux nécessitant plusieurs outils, subit des interruptions de l'opérateur et dispose d'une demande suffisante pour convertir le temps gagné en production ou en capacité de planification. La taille de l'entreprise ne suffit pas à le justifier automatiquement. Un petit atelier de fabrication de portes de meubles utilisant régulièrement des programmes à cinq outils peut en tirer davantage profit qu'une usine plus importante effectuant principalement du profilage avec un seul outil.
Combien d'outils justifient une fraiseuse CNC avec ATC ?
Il n'existe pas de minimum universel. Envisagez l'ATC lorsque plusieurs outils sont utilisés de façon répétée dans les programmes courants et que les changements manuels entraînent un retard mesurable. Tenez compte de la fréquence et de la taille des lots, ainsi que du nombre d'outils. Une séquence stable de quatre outils répétée à chaque équipe est plus pertinente qu'une tâche rare utilisant huit outils.
Une fraiseuse CNC avec ATC découpe-t-elle plus vite ?
L'ATC réduit principalement les interruptions hors usinage entre les outils. Il n'augmente pas automatiquement la vitesse d'avance ni la capacité d'enlèvement de matière. La vitesse de coupe dépend toujours de la broche, de l'outil, du matériau, de la profondeur de passe, de la charge par dent, de la rigidité, du maintien de la pièce, de la méthode d'aspiration ou de refroidissement et du parcours d'outil programmé.
L'ATC améliore-t-il la précision d'une fraiseuse CNC ?
L'ATC peut favoriser une gestion plus rigoureuse de la longueur des outils et réduire les variations liées aux changements manuels, mais il ne garantit pas la précision des pièces finies. La géométrie de la machine, les entraînements, l'état de la broche, les porte-outils, l'outillage, les dispositifs de fixation, le comportement du matériau, la stratégie FAO, le réglage, l'étalonnage et le contrôle déterminent le résultat.
Quelle est la différence entre une fraiseuse CNC avec changement automatique d’outils et une fraiseuse CNC standard ?
Une fraiseuse CNC standard oblige l’opérateur à installer manuellement la fraise suivante. Une fraiseuse CNC avec changement automatique d’outils stocke les outils préparés et effectue un changement programmé. Les deux machines peuvent également différer par leur zone de travail, leur broche, leur table, la configuration de leurs axes, leurs fonctions de perçage, leur commande et leur automatisation. Le changement automatique d’outils ne doit donc pas être le seul critère de comparaison.
Un changeur automatique d’outils linéaire ou à carrousel est-il préférable ?
Aucun n’est systématiquement préférable. Faites votre choix selon le nombre d’outils requis, leurs dimensions, l’emplacement du magasin, la configuration de la machine, la trajectoire de changement, les têtes spéciales, les dégagements, l’accès pour la maintenance et un cycle représentatif. Vérifiez le magasin exact sur le plan et le devis de la machine sélectionnée.
Quelle maintenance supplémentaire nécessite une fraiseuse CNC avec changement automatique d’outils ?
Prévoyez l’inspection et le contrôle des porte-outils, des pinces, des tirettes le cas échéant, des positions du magasin, des capteurs, du système pneumatique, du serrage de la broche, des données d’outils, des positions de changement et des procédures de rétablissement. Le calendrier et la méthode exacts doivent respecter la documentation de la machine et des composants sélectionnés.
Quand une machine de nesting ou une fraiseuse CNC PTP est-elle préférable à une fraiseuse CNC avec changement automatique d’outils ?
Une solution de nesting est plus adaptée lorsque l’optimisation des panneaux entiers, l’étiquetage, le chargement, le déchargement et le flux des panneaux définissent le projet. Une solution PTP ou axée sur le perçage est plus adaptée lorsque le maintien flexible, le perçage dense, l’accès latéral ou les perçages multifaces prédominent. Ces machines peuvent également intégrer un changement automatique d’outils ; l’essentiel est de sélectionner l’architecture complète du processus.
Que dois-je envoyer avant de demander un devis pour une fraiseuse CNC avec changement automatique d’outils ?
Envoyez les matériaux, les épaisseurs, les dimensions des pièces les plus grandes et les plus petites, les plans, les opérations requises, les outils utilisés dans un programme courant, les objectifs de taille de lot et de production, les relevés des cycles actuels et des changements manuels, les exigences de qualité, les informations sur le logiciel et le postprocesseur, les énergies disponibles, le plan de l’usine, la destination, la fourchette budgétaire et la date prévue de démarrage de la production.
Autres pages Quick CNC susceptibles de vous aider
- Qu’est-ce qu’une fraiseuse CNC avec ATC et comment fonctionne-t-elle ? — composants ATC, flux de travail, limites et informations nécessaires au devis.
- Comment choisir une fraiseuse CNC — sélection de la catégorie de machine selon le matériau, le processus, le nombre d’outils et le goulot d’étranglement.
- Combien coûte une fraiseuse CNC ? — postes du budget total et comparaison des prix selon la configuration.
- Catégorie des fraiseuses CNC ATC Quick CNC — produits ATC actuellement confirmés et configurations disponibles.
Les caractéristiques exactes de la machine dépendent toujours du modèle et du devis final.
- Fraiseuse CNC pour le bois : types, utilisations et guide d'achat
- Les différents types de fraiseuses CNC expliqués
- Axes d’une fraiseuse CNC : 3, 4 et 5 axes expliqués
- Comparez les configurations actuelles de fraiseuses CNC
- Fraiseuses CNC sur mesure et solutions de production
- Exemple de fraiseuse CNC 3 axes à changement manuel d’outil
Envoyez-nous une tâche habituelle — nous pouvons partir de là
Envoyez un plan représentatif, la liste habituelle des outils, la fréquence des lots ainsi que votre temps de changement ou de cycle actuel, si vous le connaissez. Nous pourrons ainsi déterminer s’il est préférable de commencer par une fraiseuse CNC standard, une fraiseuse CNC ATC, une machine de nesting, une machine principalement destinée au perçage ou une autre configuration.
Envoyez les détails de votre tâche
Frannie
Bonjour, je m'appelle Frannie. Je suis spécialiste des machines CNC avec 15 ans d'expérience dans le secteur des machines CNC pour le travail du bois. J'aide les usines de meubles, les fabricants de meubles, les ateliers de menuiserie et les entreprises de production à choisir des machines CNC adaptées à leurs besoins de production, à la taille de leur usine, à leur budget et à leurs objectifs d'efficacité.
Mon travail consiste à résoudre des problèmes de production concrets, notamment à remplacer des équipements obsolètes, à améliorer l'efficacité de l'usinage, à réduire les coûts de main-d'œuvre et à passer à des solutions CNC plus intelligentes. J'accompagne également les clients avec des conseils pour l'installation des machines, une formation à leur utilisation, une assistance vidéo et, si nécessaire, une formation sur site, afin de les aider à utiliser leurs machines avec plus d'assurance et d'efficacité.
