Types de fraiseuses CNC et choix de la machine adaptée
Réponse rapide
Il n'existe pas de liste unique et définitive des types de fraiseuses CNC. Une même machine peut être à la fois une fraiseuse CNC 3 axes, une fraiseuse CNC avec changement automatique d'outils, une machine à table plane et une fraiseuse CNC industrielle pour le bois, car ces appellations décrivent différentes caractéristiques de la machine.
Ne partez donc pas de l'appellation. Commencez par vos pièces : quel matériau usinez-vous, quelles faces doivent être usinées, combien d'outils un programme standard utilise-t-il, comment la pièce sera-t-elle maintenue et quelle cadence de production vous faut-il ?
Une fois ces points clarifiés, il devient beaucoup plus facile de déterminer quelle famille de fraiseuses CNC mérite votre attention et lesquelles vous pouvez écarter.
Commencez par ce que vous fabriquez
Si vous connaissez déjà votre produit principal, ce tableau vous orientera vers la famille de machines adaptée sans vous obliger à étudier au préalable tous les termes liés aux machines CNC.
| Si vous fabriquez principalement… | Commencez par examiner… | Les véritables critères de choix |
|---|---|---|
| Pièces de meubles à partir de panneaux entiers | Machine CNC de nesting ou fraiseuse CNC à table plane avec changement automatique d'outils | Dimensions des panneaux, schéma de perçage, étiquetage, manutention et cadence par équipe |
| Panneaux de meubles prédécoupés | Machine CNC PTP, machine à groupe de perçage ou centre de perçage CNC six faces | Orientation et nombre des perçages, rainures, manutention des panneaux et déroulement du cycle |
| Portes et pièces de meubles | Fraiseuse CNC 3 axes ou avec changement automatique d'outils | Nombre d’outils, usinage des chants ou des serrures, forme des pièces et configuration du bridage |
| Balustres, colonnes et pièces rondes | Dispositif rotatif ou machine 4 axes commandés | Diamètre et longueur de la pièce, support et mouvement rotatif réellement requis pour l’usinage |
| Moules, pièces courbes et usinages 3D complexes | 3 axes, 4 axes ou 5 axes selon l’accès requis pour l’outil | Contre-dépouilles, nombre de montages, portée de l’outil, état de surface requis et flux de travail FAO |
| Enseignes, acrylique, plastiques, mousse ou travaux à plat sur différents matériaux | Fraiseuse CNC à table plane 3 axes ou avec changement automatique d’outils | Matériau, finition, gestion des copeaux, bridage et nombre de changements d’outils |

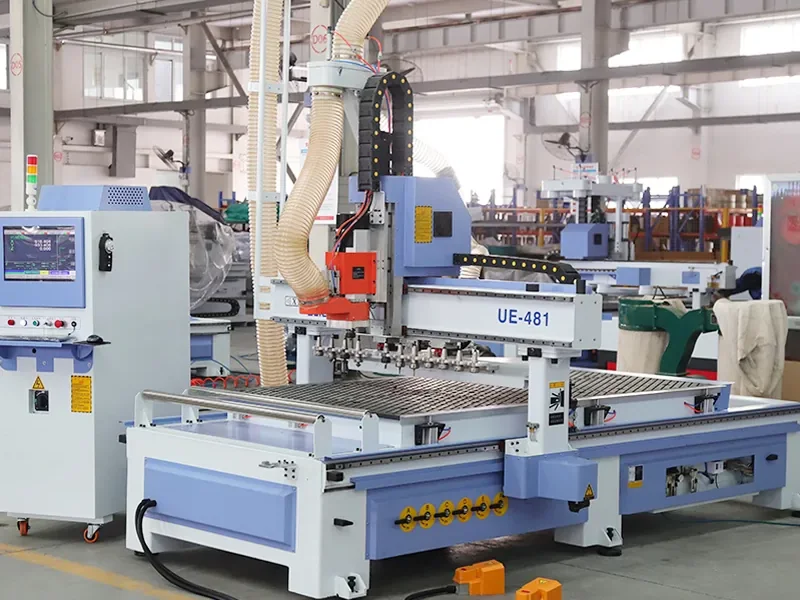

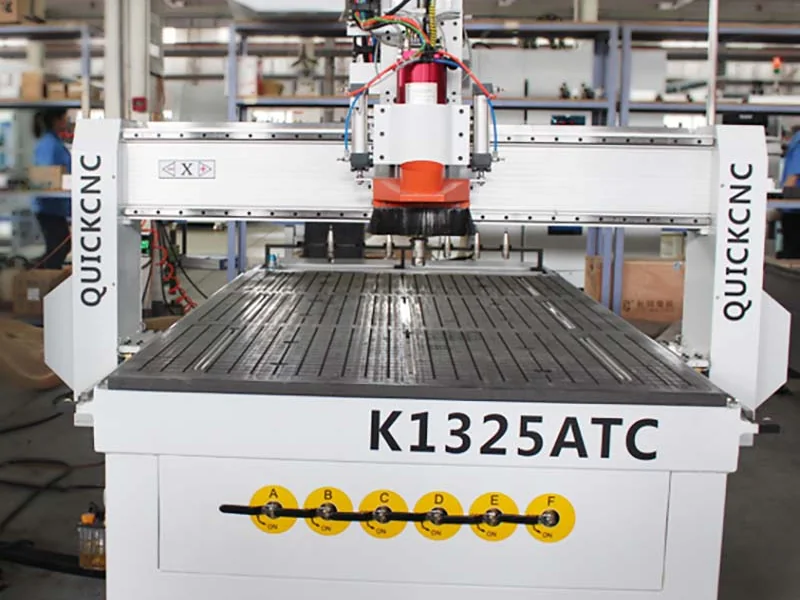

Comment les fraiseuses CNC sont-elles classées ?
Le moyen le plus simple de comprendre les “ types ” de fraiseuses CNC consiste à ne plus les considérer comme une liste unique. La plupart des appellations de machines décrivent l'un des six aspects suivants.
| Ce que vous examinez | Ce que cela permet de vérifier | Appellations courantes |
|---|---|---|
| Mouvement des axes | Les directions dans lesquelles l'outil ou la pièce peut se déplacer | 3 axes, axe rotatif, 4 axes, 5 axes |
| Changement d'outils | La manière dont les outils sont changés pendant un usinage | Changement manuel d'outil, ATC, magasin linéaire, magasin carrousel |
| Unités d'usinage | La disposition des unités de fraisage et de perçage | Broche unique, plusieurs têtes, plusieurs broches, groupe de perçage |
| Table et maintien des pièces | La manière dont la pièce est supportée et maintenue | Rainures en T, table plane à vide, table quadrillée, consoles et ventouses |
| Flux de production | La manière dont le matériau progresse dans le processus | Fraisage standard, nesting, usinage PTP, cellule automatisée |
| Dimensions et niveau d'utilisation de la machine | L'environnement de travail général pour lequel la machine est conçue | De bureau, atelier, production, industriel |
Une machine de nesting, par exemple, peut également être une fraiseuse CNC 3 axes avec ATC, équipée d'une table plane à vide et d'un groupe de perçage. Aucune de ces appellations n'exclut les autres.
C'est pourquoi deux devis doivent être comparés sur la base de configurations complètes, et non d'une seule appellation mise en avant.

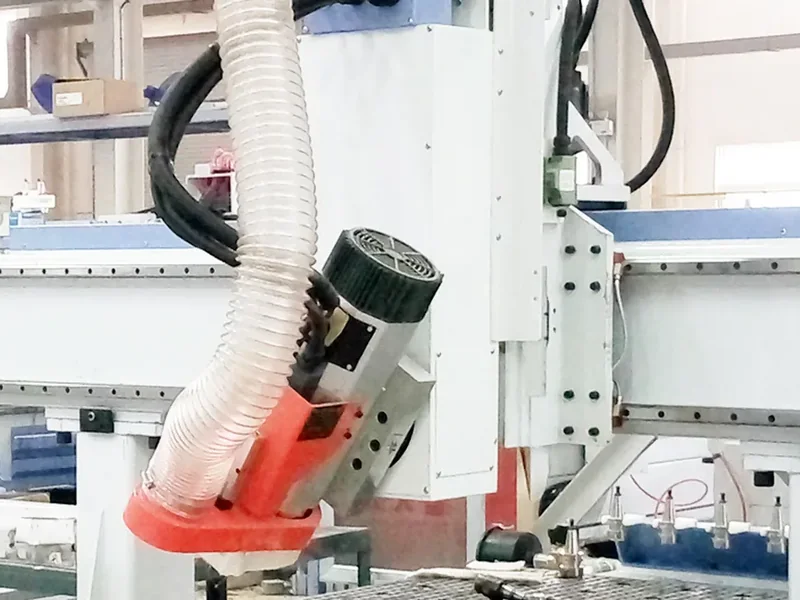

3 axes, axe rotatif, 4 axes et 5 axes : quelles différences ?
Le nombre d'axes concerne principalement l'accès de l'outil. Il n'indique ni le nombre d'outils embarqués par la machine, ni le mode de maintien de la pièce, ni la capacité de production de l'atelier par poste.
| Type | Adapté à | Points à vérifier |
|---|---|---|
| 3 axes | Découpe de panneaux, gravure, poches, rainures et plupart des usinages 2D/2,5D | Toutes les caractéristiques importantes sont-elles accessibles par le dessus ? |
| Configuration avec axe rotatif | Colonnes, balustres et pièces cylindriques | Le travail nécessite-t-il uniquement un positionnement indexé ou un mouvement rotatif continu ? |
| 4 axes pilotés | Pièces nécessitant une rotation pilotée ou un accès en angle | L’axe supplémentaire s’indexe-t-il entre les passes ou se déplace-t-il pendant l’usinage ? |
| 5 axes | Usinage complexe de formes courbes, de plusieurs faces et de zones difficiles d’accès | Le travail nécessite-t-il un positionnement 3+2 ou un mouvement multiaxe simultané ? |
La règle la plus simple consiste à laisser la géométrie de la pièce déterminer le nombre d’axes. Les axes supplémentaires sont utiles lorsqu’ils permettent d’atteindre des zones autrement inaccessibles ou d’éviter des reprises manuelles répétées.
Pour une comparaison détaillée, consultez Guide : fraiseuse CNC 3 axes, 4 axes ou 5 axes.

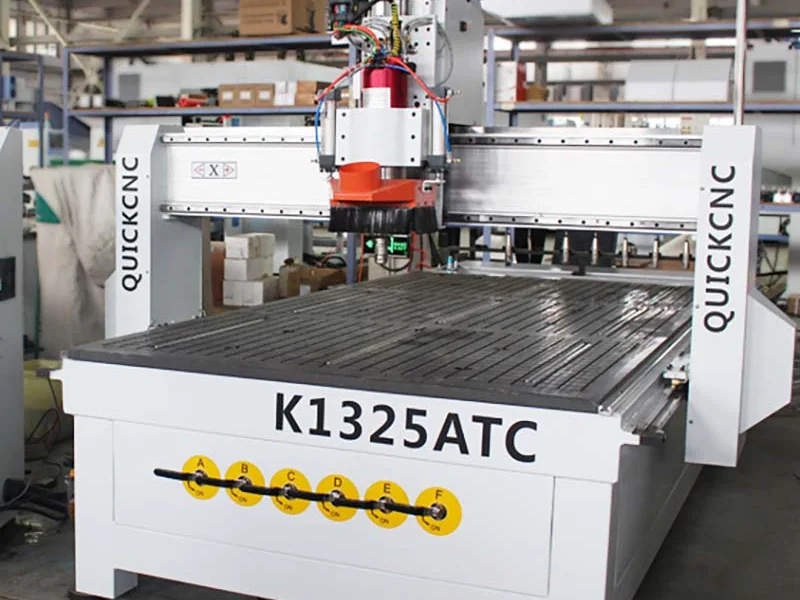

Changement manuel d’outil ou ATC : quelles différences ?
Une fraiseuse CNC à changement manuel d’outil oblige l’opérateur à arrêter la machine et à remplacer la fraise lorsque le programme nécessite un autre outil. Une fraiseuse CNC avec changement automatique d’outils (ATC) peut sélectionner automatiquement les outils stockés pendant le cycle d’usinage.
Si un programme courant utilise plusieurs fraises à plusieurs reprises, l’ATC devient beaucoup plus pertinent. Si la plupart des travaux n’utilisent qu’une seule fraise, une machine plus simple peut rester judicieuse.
Magasin linéaire ou à carrousel ?
Les deux sont des configurations de magasin ATC. Leur forme ne suffit pas à déterminer laquelle est la meilleure. Le nombre d’outils, la configuration de la machine, les dimensions des outils et la séquence réelle de changement d’outil sont plus importants.
Pour une comparaison détaillée des magasins, consultez Changeur d’outils linéaire ou à carrousel.
Multi-têtes, multi-broches et groupe de perçage
Ces appellations décrivent les unités d’usinage installées sur la machine, et non le type complet de machine.
Les configurations multitétes ou multibroches peuvent être utiles pour les pièces répétitives ou les travaux nécessitant de garder plusieurs fraises prêtes à l’emploi. Mais les questions essentielles concernent la disposition des têtes, leur fonctionnement simultané ou successif, et l’adéquation réelle de leur espacement avec vos pièces.
Un bloc de perçage est encore différent. Il ajoute une capacité de perçage dédiée, au lieu de demander à la broche principale de la fraiseuse CNC de réaliser chaque trou un par un.
Si les panneaux de meubles comportent de nombreux perçages, comparez le travail avec un bloc de perçage, une machine PTP ou un centre de perçage CNC six faces en vous fondant sur la disposition réelle des trous plutôt que sur la seule appellation de la machine.

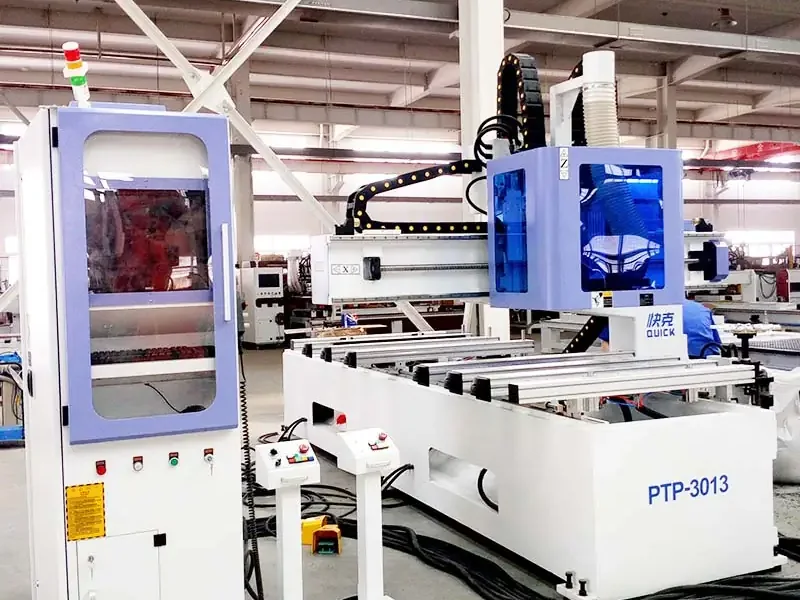

Table plane, nesting et PTP : ces termes désignent des concepts différents
C’est l’un des domaines où la terminologie CNC prête à confusion. Une table plane décrit le support et le maintien des pièces. Le nesting décrit une méthode de production sur panneau entier. Le PTP décrit une méthode d’usinage de composants.
| Option | Ce qu’elle décrit | Bon point de départ pour | Points de vigilance |
|---|---|---|---|
| Fraiseuse CNC à table plane | Table et maintien des pièces | Plaques, panneaux, enseignes et autres pièces planes | Maintien des petites pièces, fuites de vide, montages et accès aux chants |
| Centre d'usinage CNC pour le nesting | Flux de production à partir de panneaux entiers | Pièces de meubles et de mobilier en panneaux découpées dans des panneaux entiers | Le perçage, l’étiquetage, le déchargement et les processus en aval peuvent encore limiter la production |
| Centre d’usinage PTP | Approche d’usinage des pièces | Panneaux individuels ou prédécoupés | Exigences de perçage, travaux de fraisage, réglage et manutention des panneaux |
| Consoles et ventouses | Configuration de maintien des pièces | Pièces nécessitant un dégagement sous la face inférieure ou au niveau des chants | Position des ventouses, dégagement pour éviter les collisions, stabilité et temps de réglage |
Les termes PTP et consoles et ventouses sont souvent associés à la même machine, mais ils ne désignent pas la même chose. Il en va de même pour le nesting et une table plane à vide.
Pour une comparaison plus approfondie des méthodes de production, consultez Fraiseuse CNC PTP ou fraiseuse CNC de nesting.

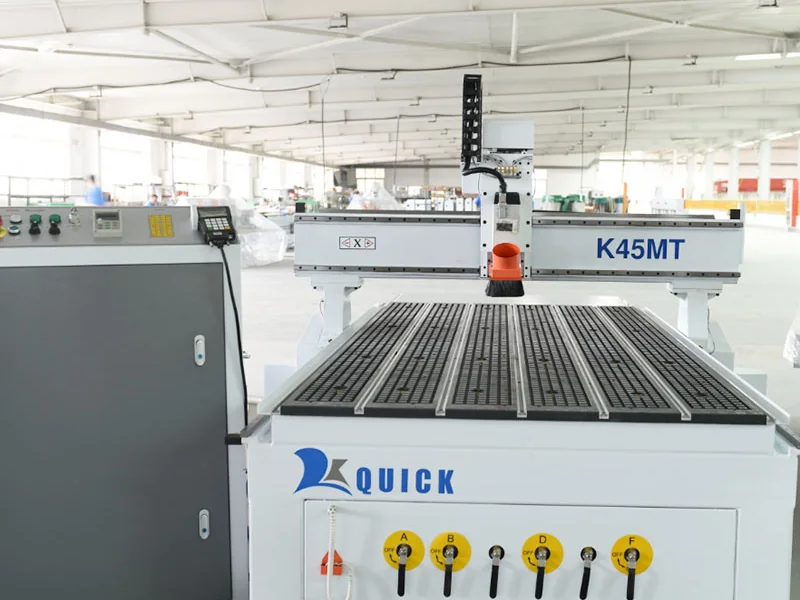

Maintien des pièces : adaptez la table à la pièce
Une bonne broche et un bon système de déplacement ne peuvent pas compenser le mouvement d’une pièce pendant la découpe. C’est pourquoi le choix de la table et du dispositif de fixation doit faire partie de la réflexion sur le type de machine.
Les configurations courantes comprennent les tables planes à vide, les rainures en T, les tables quadrillées, les dispositifs de fixation mécaniques et les systèmes à consoles et ventouses.
Pour l’usinage de panneaux, le maintien par le vide est courant. Mais ne vous fiez pas uniquement à la valeur nominale de la pompe à vide. L’état du martyr, les fuites, la surface exposée, la porosité du matériau, les zones de vide et l’effort de coupe influencent tous le maintien réel.
Les pièces difficiles sont souvent petites, étroites, poreuses ou comportent de nombreuses découpes traversantes. Si elles font partie de votre production habituelle, ce sont celles qu’il faut tester.
Machine de bureau, d’atelier ou industrielle : ne vous fiez pas à l’étiquette
Il s’agit de termes commerciaux, et non de normes techniques universelles.
Une fraiseuse CNC de bureau est généralement compacte et destinée aux travaux de petite taille. Les machines d’atelier et de production peuvent offrir des zones de travail plus grandes et davantage de fonctions de production. Les machines industrielles sont normalement destinées à une production plus intensive ou prolongée.
Mais le terme “ industrielle ” prouve à lui seul très peu de choses. Examinez la machine dans son ensemble : structure, système d’entraînement, broche, outillage, zone de travail, table, commande, besoins d’aspiration, accès pour la maintenance et performances sur les travaux que vous devez réellement réaliser.
Comment utiliser ces classifications
Il n’est pas nécessaire d’étudier une longue fiche technique pour affiner votre choix. Quatre questions suffisent pour effectuer l’essentiel de la présélection.
- Géométrie de la pièce → nombre d’axes. Si toutes les zones sont accessibles par le dessus, 3 axes peuvent déjà suffire. N’ajoutez un axe rotatif ou des mouvements multiaxes que si la pièce exige cet accès.
- Nombre d’outils → changement manuel ou automatique. Comptez les outils de coupe utilisés dans un programme courant au lieu de choisir le plus grand magasin présenté dans la brochure.
- Forme de la pièce → table et maintien. Pensez à la pièce la plus difficile à maintenir, pas seulement au panneau entier le plus facile à usiner.
- Flux de production → fraiseuse CNC standard, nesting ou PTP. Déterminez si vous partez de panneaux entiers, de composants prédécoupés ou d'un processus de production mixte.
Une règle pratique : partez de la pièce et remontez le processus. L'accès de l'outil, le nombre d'outils, le perçage, le maintien des pièces et le flux de production doivent déterminer la famille de machines, et non les chiffres les plus élevés de la brochure.
Pour connaître l'ensemble du processus de sélection d'une machine, notamment les logiciels, les réseaux nécessaires, l'espace au sol, la comparaison des devis et la préparation de la demande de devis, consultez Comment choisir une fraiseuse CNC.
Avant d'acheter, testez la pièce difficile
N'envoyez pas le panneau le plus facile uniquement pour obtenir un échantillon à l'aspect impeccable. Envoyez une pièce représentative du problème que la nouvelle machine doit réellement résoudre.
Si les petites pièces bougent, testez une petite pièce. Si le panneau comporte de nombreux perçages, exécutez ce schéma de perçage. Si plusieurs outils de coupe sont utilisés, exécutez la séquence complète d'outils. Si une surface courbe difficile est importante, incluez-la dans le test.
Pour un premier test utile, envoyez :
- le matériau réel et son épaisseur ;
- un plan représentatif comportant les caractéristiques difficiles ;
- la séquence d'usinage et d'outils qui compte ;
- les dimensions, la finition ou le résultat à vérifier.
Contrôle pratique de sécurité avant l'installation
Les fraiseuses CNC associent des outils de coupe à grande vitesse, des axes mobiles, des systèmes électriques, des poussières ou des copeaux et, selon la configuration, des changements automatiques d'outils ou des systèmes de manutention des matériaux.
Avant de démarrer la production, assurez-vous que les protections, les arrêts d'urgence, la consignation électrique, la mise à la terre, l'aspiration des poussières, l'accès opérateur et l'espace de maintenance sont adaptés à l'installation finale.
guide du HSE britannique sur les fraiseuses CNC constitue une référence générale utile.
Questions fréquemment posées
Combien existe-t-il de types de fraiseuses CNC ?
Il n’existe pas de nombre unique et fixe. Les fraiseuses CNC peuvent être classées selon le mouvement des axes, le changement d’outils, les unités d’usinage, la table et le maintien des pièces, le flux de production, les dimensions de la machine ou l’application. Une même machine peut appartenir simultanément à plusieurs catégories.
Une fraiseuse CNC avec changement automatique d'outils est-elle différente d'une fraiseuse CNC 3 axes ?
Ces termes décrivent des caractéristiques différentes. ATC décrit le mode de changement des outils. 3 axes décrit les mouvements de la machine. Une même machine peut être à la fois une fraiseuse CNC 3 axes et une fraiseuse CNC avec changement automatique d'outils.
Une machine CNC de nesting est-elle identique à une fraiseuse CNC à table plane ?
Pas exactement. Une table plane décrit la table et le maintien des pièces. Le nesting désigne une méthode de production à partir de panneaux entiers, dans laquelle les pièces sont disposées et usinées directement dans le panneau.
Une fraiseuse CNC PTP est-elle toujours une machine à consoles et ventouses ?
Non. PTP décrit une méthode d'usinage de composants. Les consoles et ventouses désignent un type de maintien des pièces. Ces deux caractéristiques sont souvent associées, mais elles ne désignent pas la même chose.
Une fraiseuse CNC 5 axes utilise-t-elle toujours les cinq axes simultanément pour l'usinage ?
Non. Certains travaux utilisent un positionnement 3+2, tandis que d'autres nécessitent des mouvements multiaxes simultanés. La géométrie de la pièce, la cinématique de la machine, la commande, la FAO et le post-processeur sont tous déterminants.
Un plus grand nombre d'axes ou de positions d'outils signifie-t-il toujours qu'une fraiseuse CNC est meilleure ?
Non. Les fonctions supplémentaires n'apportent une valeur ajoutée que lorsqu'elles répondent à un véritable besoin d'usinage ou de production. Si vos pièces ne nécessitent pas ces mouvements ou cette capacité d'outils supplémentaires, elles peuvent simplement augmenter les coûts et la complexité.
