Обрабатывающий центр с ЧПУ типа PTP или шестисторонний сверлильный центр с ЧПУ: руководство по выбору

Краткий ответ

Если основную часть вашей продукции составляют прямоугольные панели корпусной мебели с большим количеством отверстий на пласти и боковых кромках, начните с шестистороннего сверлильного станка. Если вы производите двери, фасонные детали или компоненты из массива древесины и на том же станке необходимо выполнять фрезерование и автоматическую смену инструмента, обрабатывающий центр с ЧПУ PTP обеспечит большую гибкость. Решение определяется типовыми деталями, схемой расположения отверстий, объёмом фрезерных работ, требованиями к фиксации и программным процессом.

Начните с анализа деталей

Сначала рассмотрите несколько типовых серийных деталей. Какие из них занимают основную часть станочного времени? Для каких нужны отверстия на нескольких гранях? Для каких также требуются фрезерование, выборка карманов или специальная фиксация? Обычно это быстрее, чем перечень функций, показывает, что должно принять на себя основную нагрузку: гибкий станок PTP или поточная шестисторонняя обработка панелей.

Учитывайте эти четыре фактора

Пусть выбор определяют типовые детали. Большое количество отверстий в прямоугольных панелях корпусной мебели указывает на целесообразность шестистороннего сверления. Для дверей, фасонных деталей и смешанной обработки больше подходит PTP.

Учитывайте время выполнения всей задачи. Загрузка, сканирование, переворачивание, наладка, смена инструмента, выгрузка и повторная обработка могут иметь большее значение, чем несколько секунд машинной обработки.

Сравнивайте конкретные станки. Сверлильные головы, фрезерные шпиндели, зажимы, захваты, рабочие диапазоны и опции программного обеспечения различаются в обеих категориях станков.

Один станок не обязан выполнять все операции. При достаточной загрузке высокопроизводительное сверление панелей и гибкую обработку дверей или нестандартных деталей можно распределить между двумя станками.

Это сравнение актуально, если вы производите корпусную мебель, шкафы, двери или мебель из плитных материалов

С чего начатьЕсли сверление занимает значительную часть производства корпусной мебели, шкафов, дверей или мебельных компонентов, полезно сравнить станки PTP и оборудование для шестистороннего сверления.

Вероятно, это не первое сравнение, которое вам нужноЕсли вы в основном раскраиваете материалы для вывесок, акрил или плоские листы, сначала сравните стандартные фрезерные станки с ЧПУ и станки с автоматической сменой инструмента. Шестисторонний сверлильный станок предназначен прежде всего для сверления мебельных панелей, а не для универсального фрезерования листовых материалов.

Главное различие: PTP обеспечивает гибкость, а шестисторонний сверлильный станок поддерживает непрерывный поток панелей

Станок с ЧПУ PTP фиксирует каждую деталь на подвижных вакуумных присосках, траверсах, упорах или зажимах, оставляя большую часть детали доступной для сверления, фрезерования, растачивания, пиления и других операций. Такое решение особенно эффективно при частой смене заданий, а также когда для дверей и нестандартных деталей требуется не только сверление повторяющихся схем отверстий.

Шестисторонний сверлильный станок предназначен для обработки предварительно раскроенных панелей с минимальным количеством ручных операций. Станок захватывает и базирует панель, после чего верхние, нижние и горизонтальные агрегаты выполняют отверстия в пласти, боковые отверстия и пазы без ручного переворачивания панели.

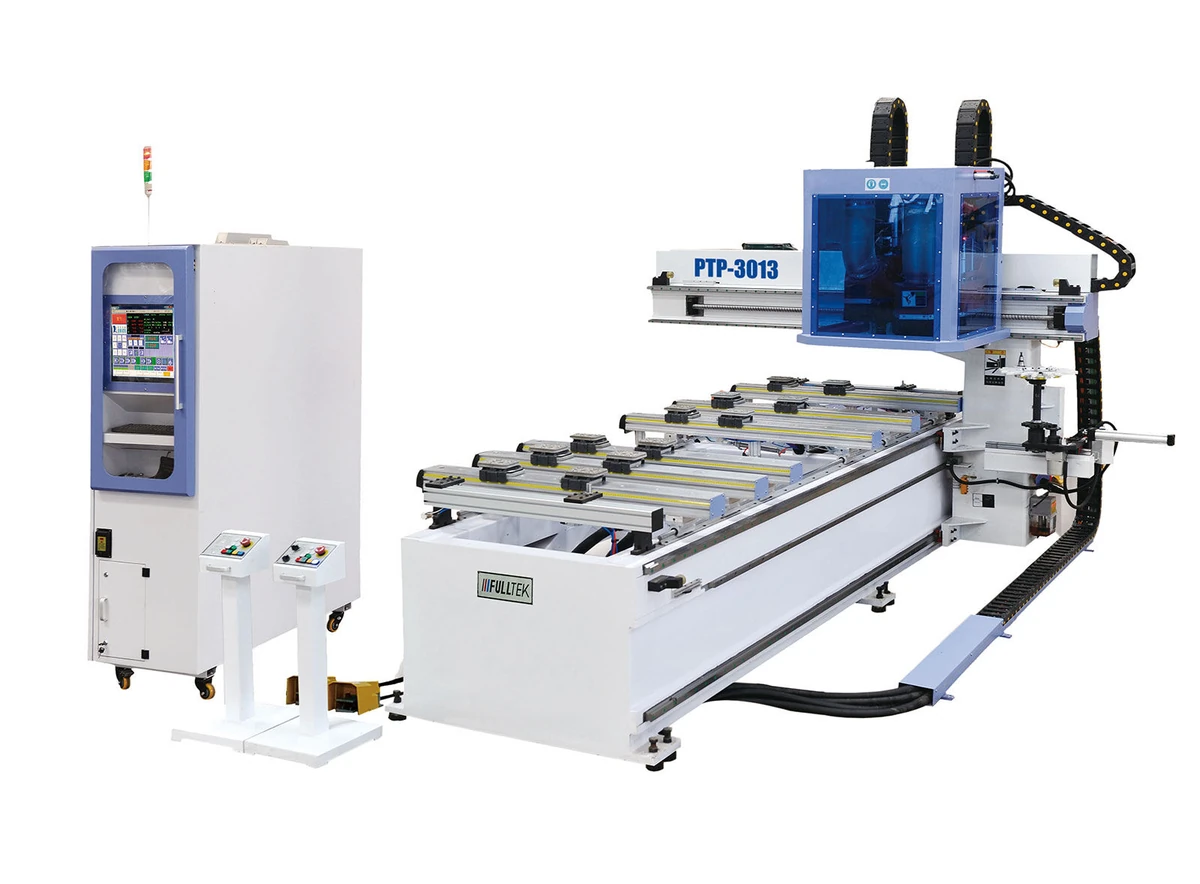

Обрабатывающий центр с ЧПУ типа PTP, консольным рабочим столом и перемещаемыми вакуумными присосками

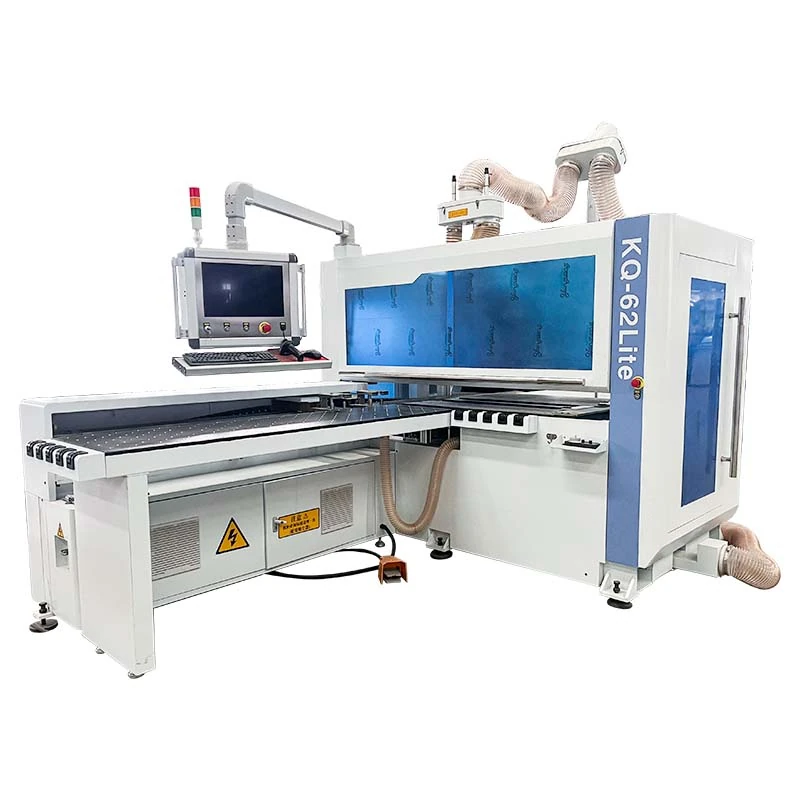

Шестисторонний сверлильный станок с загрузочным столом и закрытой зоной обработки мебельных панелей

Совет

Не следует считать шестисторонний сверлильный станок универсальной заменой станку с ЧПУ PTP. Он может выполнять значительную часть повторяющихся операций сверления мебельных панелей, если детали соответствуют его диапазону зажима и обработки, однако PTP остаётся более подходящим решением для многих дверей, фигурных деталей, заготовок из массива древесины и задач, требующих большей свободы фрезерования или специальных способов фиксации.

PTP или шестисторонний сверлильный станок? Практическое различие

Что сравнивать	Станок с ЧПУ PTP	Шестисторонний сверлильный станок	Что это означает для вас
Детали, которые вы производите чаще всего	Двери, фигурные детали, элементы из массива древесины и панели, требующие нескольких различных операций обработки	Предварительно раскроенные прямоугольные детали корпусной и панельной мебели	Уделяйте основное внимание деталям, на обработку которых приходится большая часть машинного времени.
Где решение наиболее эффективно	Гибкое фрезерование, сверление, присадка, обработка фрезой, пиление, смена инструмента и выполнение специальных операций	Сверление сверху, снизу и с торцов при сокращении объёма ручных операций	Выбирайте с учётом повседневных задач, а не по самому длинному списку функций.
Фиксация заготовки	Перемещаемые вакуумные присоски, консоли, упоры, зажимы и настраиваемые рабочие зоны	Автоматические захваты, прижимные устройства, столы с воздушной подушкой и базирование при проходной подаче	Перед выбором проверьте возможность обработки самых маленьких и узких деталей, а также доступ к торцам.
Переход от одной детали к другой	При изменении геометрии детали настройка вакуумных присосок или консолей может занимать больше времени	Смена панелей по штрихкоду требует значительно меньше ручной настройки	Учитывайте время загрузки, настройки и переналадки, а не только цикл сверления.
Отверстия с обеих сторон	Если станок не может обработать требуемую сторону, деталь, возможно, придётся перевернуть или переустановить	Предназначен для обработки верхней и нижней плоскостей, а также торцов без ручного переворачивания панели	При большом объёме сверления с разных сторон явное преимущество имеет шестисторонняя обработка.
Фрезерование и специальная обработка	Больше возможностей, особенно при наличии автоматической смены инструмента и агрегатов	Доступно в некоторых конфигурациях, но основной задачей остаётся сверление	Сопоставьте требования к фрезерованным карманам, вырезам и инструменту с конкретной конфигурацией.
Интеграция в производственную линию	Часто используется для дверей, нестандартных деталей, работы в двух зонах и выполнения различных задач	Органично встраивается после раскроя и кромкооблицовки в поток обработки панелей по штрихкоду	Прежде чем добавлять конвейеры или автоматизацию, оцените загрузку и передачу деталей на предыдущих и последующих этапах.
Оптимальные задачи	Лучше подходит при значительном разнообразии геометрии деталей и операций обработки	Лучше подходит, если сверление деталей корпусной мебели занимает значительную часть рабочего дня	Если объём обоих типов работ велик, два станка могут быть эффективнее, чем попытка выполнять всё на одном станке.

Перед выбором проверьте эти пять параметров

1. Разделите детали на основные группы.Сгруппируйте панели корпусной мебели, двери, фигурные детали, детали из массива древесины и детали, требующие доработки. Приблизительных долей достаточно, чтобы понять, какие задачи действительно обеспечивают основную загрузку станка.

2. Отметьте, какие операции требуются для каждой детали.На нескольких типовых деталях подсчитайте отверстия в пласти и торцах, пазы, карманы, профили, отверстия под замки, операции под петли, пиление и смены инструмента.

3. Учтите каждый этап перемещения деталей.Учитывайте загрузку, сканирование, расстановку вакуумных присосок, переворачивание, выгрузку, сортировку и перемещение деталей между станками.

4. Проверьте весь диапазон размеров деталей.Убедитесь, что длинные, короткие, узкие, толстые и хрупкие детали можно безопасно зафиксировать, не перекрывая зоны выполнения необходимых операций.

5. Проверяйте программный процесс вместе с реальными деталями.Используйте типовые детали и одну-две сложные, затем проверьте весь цикл, готовую деталь, процесс работы со штрихкодами или постпроцессором, а также действия оператора.

Выбирайте PTP, если детали и задачи обработки часто меняются

A Фрезерный станок с ЧПУ PTP для дверей и мебельных панелей лучше подходит для начала, когда один станок должен обрабатывать детали разной формы и выполнять несколько видов операций. Типичные примеры: выборка под замки и петли на дверях, фрезерование профилей, глубоких карманов и боковых поверхностей, изготовление соединений в массиве древесины, обработка длинных деталей, использование специальных агрегатов и нескольких инструментов в рамках одного задания.

Стол с вакуумными блоками и направляющими обеспечивает такую гибкость, но правильная настройка по-прежнему важна. Сопоставьте количество вакуумных блоков, ход направляющих, использование зажимов, фиксацию мелких деталей и безопасные зазоры для предотвращения столкновений с вашими реальными чертежами.

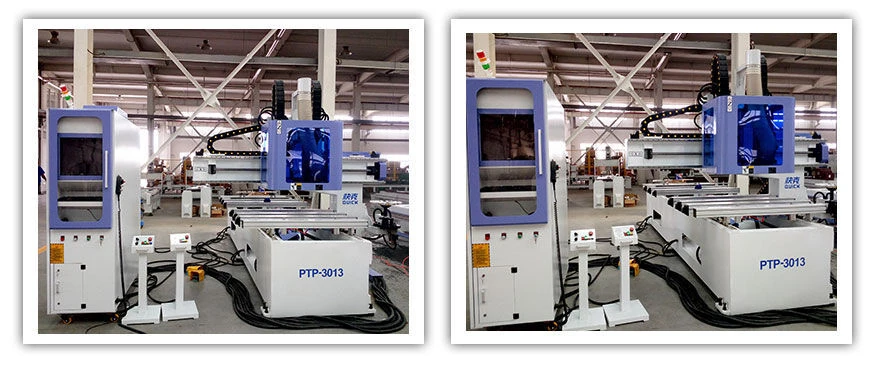

Обрабатывающий центр с ЧПУ типа PTP, установленный в цехе деревообрабатывающего оборудования

Выбирайте шестисторонний сверлильный центр, если основную часть работ составляют панели корпусной мебели

A шестисторонний сверлильный центр с ЧПУ для производства корпусной мебели целесообразнее использовать, когда раскроенные и облицованные кромкой панели поступают со штрихкодовыми данными и должны выходить со сверлильного участка готовыми к сортировке или сборке. Станок фиксирует и перемещает панель, а верхние, нижние и горизонтальные узлы выполняют отверстия и пазы по заданной схеме.

Перед выбором проверьте минимальный размер зажимаемой детали, компоновку сверлильных блоков, возможности бокового сверления, наличие узлов для пазования или фрезерования, поддержку воздушного стола, направление выгрузки и интеграцию с программным обеспечением.

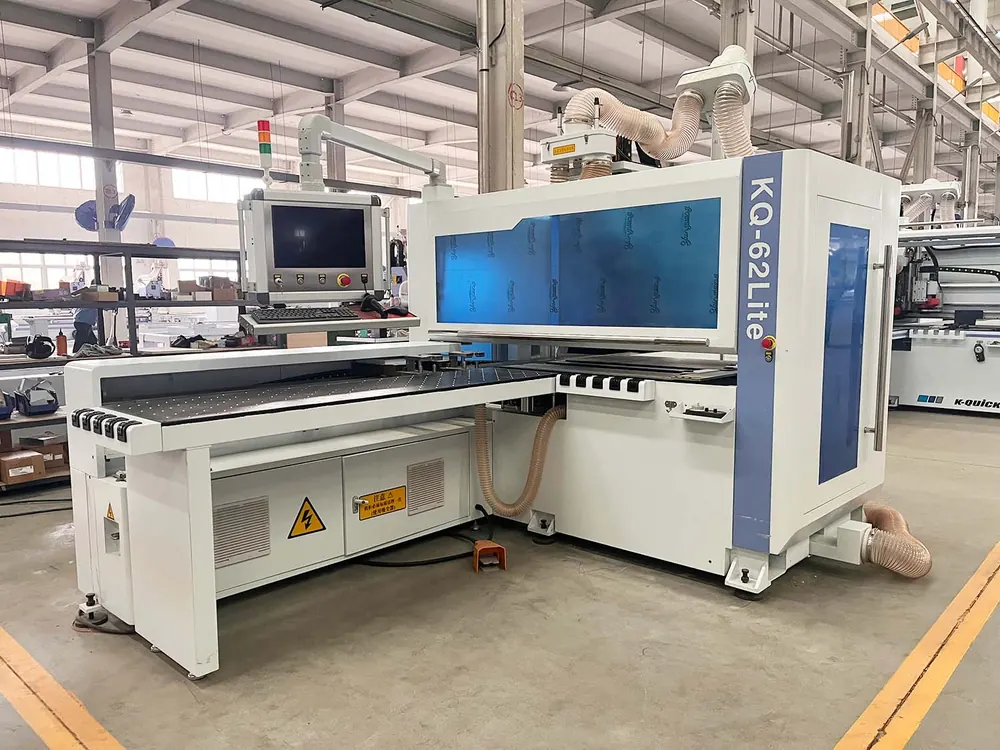

Шестисторонний сверлильный станок, установленный в цехе оборудования для производства мебели из плитных материалов

Возможности обоих станков частично совпадают, поэтому сравнивайте конкретные комплектации

При соответствующей комплектации станки обоих типов могут выполнять вертикальное и горизонтальное сверление. Оба типа могут выполнять пазование, а некоторые шестисторонние системы также поддерживают фрезерование. Главное различие по-прежнему заключается в способе фиксации и перемещения детали в станке.

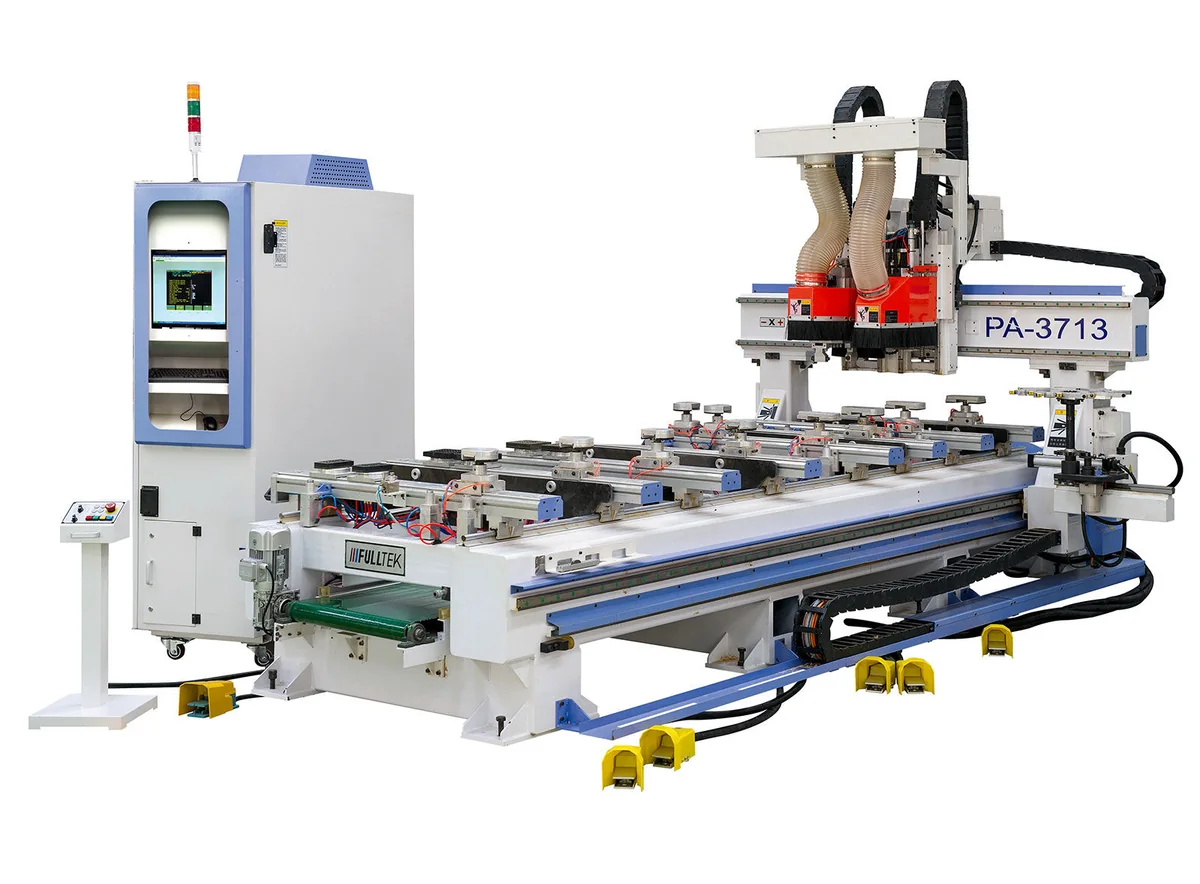

Обрабатывающий центр с ЧПУ типа PTP, консольной системой фиксации заготовок и несколькими обрабатывающими головками

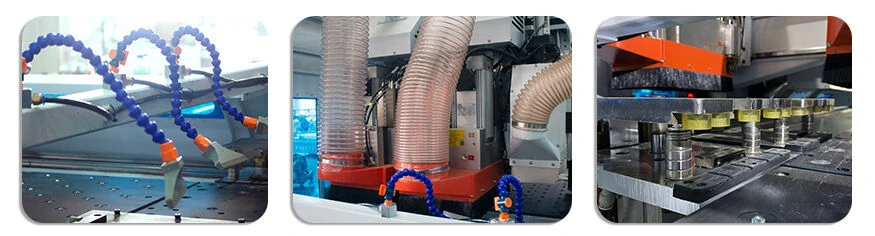

Крупные планы сверлильных и обрабатывающих узлов шестисторонней сверлильной системы

Эти параметры могут повлиять на выбор

Компоновка вертикальных и горизонтальных сверлильных шпинделей, а также направления обработки, доступные каждому узлу.
Зона действия фрезерного шпинделя, требования к инструменту и необходимость автоматической смены инструмента.
Направление и глубина пазования, а также необходимость дополнительных операций для выполнения пазов на лицевой и обратной сторонах.
Могут ли вакуумные блоки, зажимы или захваты безопасно удерживать самые маленькие и узкие детали.
Совместимы ли ваши CAD/CAM-системы, постпроцессор, логика работы со штрихкодами и производственное программное обеспечение со станком.

Вот как оба станка встраиваются в производственный процесс

Если основную часть работ составляют панели корпусной мебели

Раскроите детали обычным способом или по технологии нестинг, облицуйте необходимые кромки, а затем направьте панели со штрихкодами на шестисторонний сверлильный центр для сверления отверстий в пласти и торцах, а также выполнения пазов. Добавляйте возвратные конвейеры или более высокий уровень автоматизации только в том случае, если это оправдано реальным материальным потоком и доступной производственной площадью.

Если обработка дверей и специальных деталей занимает много времени

Используйте PTP для обработки лицевых поверхностей дверей, выборки под замки и петли, фрезерования профилей, обработки длинных узких деталей, массива древесины и изделий, которые не вписываются в основной поток панелей.

Если объем обоих видов работ велик

Обрабатывайте большие объемы панелей корпусной мебели на шестистороннем сверлильном центре, а PTP используйте для дверей, специальных деталей и доработки. Это не позволит нестандартным заданиям прерывать работу линии обработки панелей и избавит PTP от выполнения однотипного сверления в течение всего рабочего дня.

Не сравнивайте только стоимость станков

Учитывайте оснастку для фиксации деталей, инструменты, сверла, программное обеспечение, оборудование для работы со штрихкодами, конвейеры, систему аспирации, сжатый воздух, электромонтажные работы, монтаж, обучение, запасные части, производственную площадь и трудозатраты, связанные со станком. Более низкая закупочная цена не дает экономии, если сотрудники по-прежнему тратят слишком много времени на переворачивание панелей, ожидание переналадки или перемещение деталей на другой станок.

Практический вопрос прост: насколько этот станок сократит затраты времени и труда, объем доработок или операций, передаваемых сторонним исполнителям, в вашем обычном производственном процессе?

Используйте собственные производственные данные и реальные детали. Обобщенные показатели эффективности в процентах бесполезны, если материал, чертежи, инструменты, оснастка для фиксации деталей, программное обеспечение и действия оператора несопоставимы.

Простой пример: когда универсальный PTP становится узким местом на этапе сверления

Пример выбора

Мебельная фабрика выбирает станок с наибольшим количеством функций

Что пошло не так: Фабрика выбирает PTP, поскольку он может выполнять контурную обработку, сверление и фрезерование с использованием нескольких инструментов, хотя большинство ежедневно выпускаемых деталей — это прямоугольные панели корпусной мебели с большим количеством отверстий под соединительную фурнитуру.
Что произошло: Операторы тратят слишком много времени на настройку вакуумных опор, проверку ориентации, переворачивание панелей и ожидание в очереди.
Почему: Станок выбрали по перечню функций, а не по работе, которая занимает большую часть дня.
Лучший подход: Измерьте время обработки нескольких типовых панелей корпусной мебели — от загрузки до выгрузки, а затем перенесите повторяющийся поток панелей на шестисторонний сверлильный центр с ЧПУ, если объем работы это оправдывает.
Что это показывает: Выбирайте основной станок под детали, которые обрабатываются ежедневно. Не позволяйте одной сложной детали определять выбор оборудования, которому предстоит выполнять основной объем работы.

Для первичного сравнения станков достаточно пяти параметров

1. Типовые детали
Отправьте 2–3 типовых чертежа или фотографии деталей, а также одну сложную деталь, если она у вас есть.

2. Материал и диапазон размеров
Сообщите материал, толщину, а также минимальные и максимальные размеры деталей, которые необходимо обрабатывать.

3. Операции
Перечислите отверстия на пласти, боковые отверстия, пазы, карманы, профили, обработку под петли или замки, контурное фрезерование и любые другие важные операции.

4. Производительность или текущее узкое место
Полезно указать количество деталей за смену, но для начала достаточно даже простого описания этапа, на котором замедляется производство.

5. Программное обеспечение и работа со штрихкодами
Сообщите, какое конструкторское или CAM-программное обеспечение вы используете и перемещаются ли детали по производству по штрихкодам или с помощью другой системы управления заданиями.

Сначала покажите нам свои детали — затем мы поможем сузить выбор станка

Отправьте информацию о нескольких деталях, которые вы производите каждый день. Сначала мы определим, подходит ли для основной части работы шестисторонний сверлильный центр с ЧПУ или вам нужна универсальность PTP. Если объем обоих видов работ достаточно велик, имеет смысл рассмотреть компоновку из двух станков или более широкую линию производства корпусной мебели. Вы также можете сравнить наши станки с ЧПУ для производства мебели и Руководство по выбору станка с ЧПУ.

Не уверены, какой вариант подходит для вашего производства?

Отправьте 2–3 типовые детали, укажите материал, толщину и требуемую производительность. Этого достаточно, чтобы мы начали сравнивать PTP и шестисторонний сверлильный центр с ЧПУ применительно к вашим реальным задачам.

Отправьте нам информацию о своих деталях

Все еще выбираете? Начните с этих вопросов

Какой станок целесообразнее выбрать для изготовления корпусной мебели на заказ?

Если основную часть работ составляет обработка прямоугольных панелей корпусной мебели с большим количеством отверстий в пластях и торцах, обычно лучше начать с шестистороннего сверлильного центра с ЧПУ. Если на том же предприятии также выполняется много фрезерных операций, изготавливаются двери и фасады, детали сложной формы или требуется специальная обработка, обрабатывающий центр с ЧПУ типа PTP обеспечивает больше возможностей.

Может ли шестисторонний сверлильный центр с ЧПУ заменить обрабатывающий центр с ЧПУ типа PTP?

Он может заменить центр типа PTP при выполнении определенного объема работ по сверлению панелей корпусной мебели, но не является универсальной заменой. Прежде чем считать эти станки взаимозаменяемыми, проверьте требования к фрезерованию, смене инструмента, форме деталей, диапазону зажима, боковым операциям и программному обеспечению.

Подходит ли обрабатывающий центр с ЧПУ типа PTP для дверей и фасадов и деталей сложной формы?

Да. Если значительную часть работ составляет изготовление дверей и фасадов, длинных узких деталей, криволинейных профилей, изделий из массива древесины или многооперационное фрезерование, обычно лучше начать с обрабатывающего центра с ЧПУ типа PTP, поскольку стол с вакуумными присосками и направляющими оставляет открытой для обработки большую часть детали.

Какой станок позволяет реже переворачивать панели?

Шестисторонний сверлильный центр с ЧПУ предназначен для обработки верхней и нижней пластей и кромок без переворачивания панели вручную. Это особенно важно при обработке большого количества предварительно раскроенных панелей корпусной мебели с отверстиями на нескольких сторонах.

Могут ли оба типа станков выполнять фрезерование и пазование?

Да, в зависимости от конфигурации. Станки PTP обычно сочетают фрезерование, сверление, присадку и автоматическую смену инструмента. Шестисторонние станки также могут оснащаться пазовальными пилами и фрезерными шпинделями, однако зоны их доступности и оснастка должны соответствовать вашим чертежам.

Когда предприятию стоит рассмотреть использование обоих станков?

Используйте оба станка, если основной объём составляют прямоугольные панели корпусной мебели, но при этом у вас достаточно дверей, нестандартных деталей, повторной обработки или фрезеруемых компонентов, чтобы обеспечить загрузку универсального станка. Шестисторонний сверлильный центр обеспечивает основной поток обработки панелей, а станок PTP выполняет нестандартные операции.
