Насколько точен фрезерный станок с ЧПУ? Вот что действительно важно
Если вы хотите понять, достаточно ли точен фрезерный станок с ЧПУ для ваших задач, не начинайте с наименьшего значения в рекламном проспекте. Начните с детали, которую вам нужно изготовить.
Станок, который хорошо подходит для изготовления мебельных панелей и деталей, акриловых вывесок или резьбы по дереву, не обязательно подойдёт для металлической детали с жёсткими допусками. Важны материал, размер детали, способ фиксации, инструмент, стратегия обработки и допуски, указанные на чертеже.
Сначала убедимся, что мы говорим об одном и том же виде точности
Именно здесь часто возникает путаница. Кто-то видит значение, например ±0,05 мм, и предполагает, что каждая готовая деталь будет изготовлена с отклонением не более ±0,05 мм.
Фрезерная обработка на станке с ЧПУ работает не так.
Это значение может характеризовать позиционирование оси, повторяемость или результат контролируемого испытания станка. Однако точность готовой детали также зависит от фрезы, шпинделя, смещения листа, траектории инструмента, материала и метода измерения.
| Что указано | Что это на самом деле означает | О чём это не говорит |
|---|---|---|
| Точность позиционирования | Насколько близко ось перемещается к заданной позиции | Будет ли готовая деталь соответствовать тому же допуску |
| Повторяемость | Насколько стабильно станок возвращается в одну и ту же позицию | Является ли эта повторяемая позиция фактически правильной |
| Допуск готовой детали | Насколько точно вырезанная деталь соответствует чертежу | Само по себе — ни о чём: именно этот результат действительно важен для вас |
| Качество обработки | Как на самом деле выглядят кромка и поверхность | Правильно ли выдержан другой размер в другом месте |
Что значит “достаточная точность” для ваших задач?
Это зависит от того, что вы производите. Производителю корпусной мебели, изготовителю акриловых вывесок и механическому цеху нужны совершенно разные результаты.
| Ваши задачи | Подходит ли фрезерный станок с ЧПУ? | Что важнее всего |
|---|---|---|
| Корпусная и панельная мебель | Да | Точность стыковки панелей, расположение отверстий, повторяемость нестинга, вакуумная фиксация |
| Дверные панели | Да | Стабильность профиля, расположение пазов, качество кромок и поверхности |
| Акриловые вывески и пластиковые детали | Да, при правильной настройке | Острота инструмента, удаление стружки, чистота кромки, фиксация мелких деталей |
| Резьба по дереву и 3D-рельефы | Да | Стабильность оси Z, биение шпинделя, длина инструмента, траектория чистовой обработки |
| Формы из пеноматериалов и других мягких материалов | Да | Стабильность формы, поддержка заготовки, траектория инструмента и качество поверхности |
| Обработка алюминия и мягких цветных металлов | Требуется более детальная оценка | Жёсткость, инструментальная оснастка, отвод стружки, нагрузка при резании и требуемый допуск |
| Прецизионные металлические детали или изготовление пресс-форм | Обычно это не первый станок, который следует выбирать | Сначала сравните фрезерный металлообрабатывающий станок с ЧПУ и обрабатывающий центр |
В производстве мебели практическая проверка часто проста: точно ли стыкуются панели, совпадают ли отверстия и сохраняется ли стабильность результатов при обработке последующих листов?
При обработке акрила размер на чертеже может выглядеть подходящим, но деталь всё равно окажется бракованной, если она сместилась или её кромка оплавилась во время последнего прохода.
При металлообработке не следует использовать фрезерный станок с ЧПУ по дереву для задачи, которая на самом деле требует фрезерного металлообрабатывающего станка. Если на чертеже указаны жёсткие механические допуски, сначала необходимо проверить правильность выбора станка.
Больше примеров применения смотрите в нашем разделе Применение фрезерных станков с ЧПУ.
Что на самом деле влияет на готовый результат?
Если детали получаются неправильными, сам станок — лишь один из возможных источников проблемы.

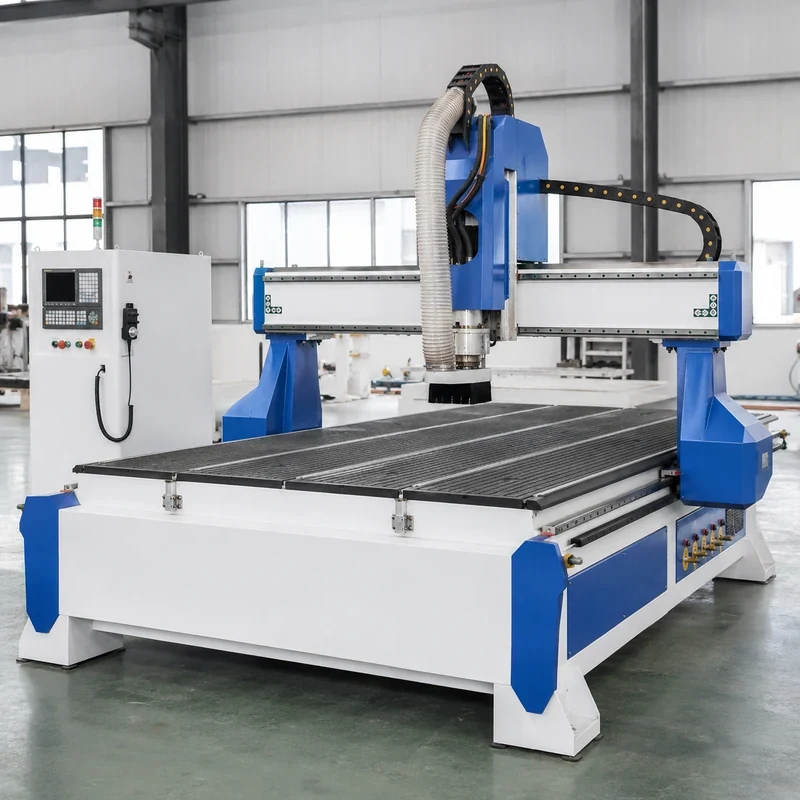

Станина и портал станка
Жёсткий станок лучше сохраняет свою геометрию, когда фреза работает под нагрузкой. Если станина или портал прогибаются, могут возникать вибрации, неровные кромки или изменение размеров при более тяжёлых режимах резания.
Привод и система передачи
Серводвигатели, шаговые двигатели, реечные передачи и шарико-винтовые передачи (ШВП) — каждому из этих компонентов есть своё применение. Не делайте выбор только по названию компонента.
Сервосистема может обеспечить более точное управление и обратную связь, но она не компенсирует недостаточную жёсткость станины, плохую калибровку, неподходящий инструмент или смещение плиты на столе.

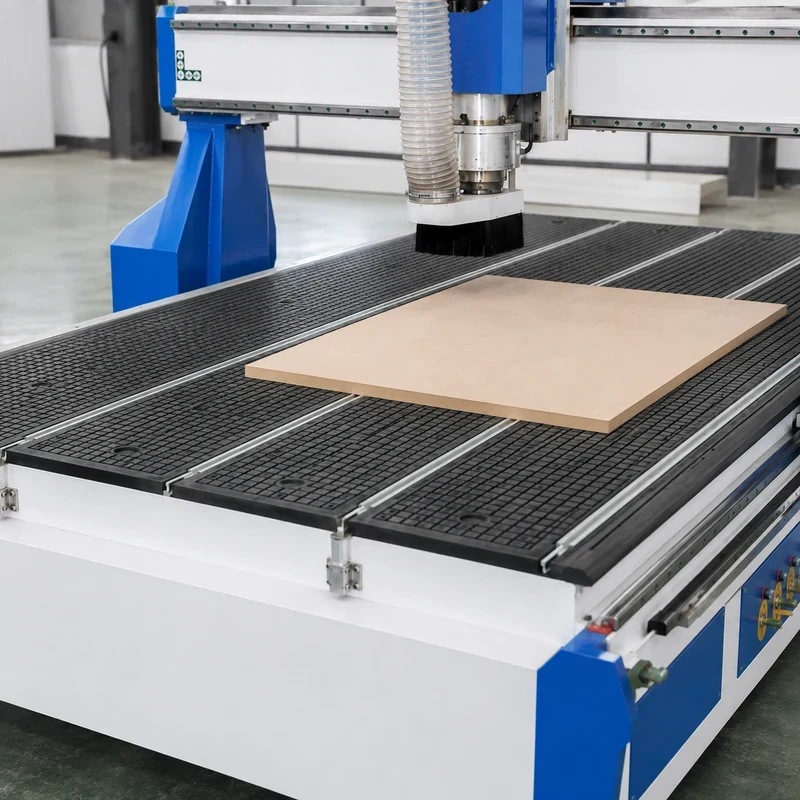

Плоскостность стола и фиксация материала
Это одна из наиболее распространённых причин, по которой даже хороший станок изготавливает детали с отклонениями.
Если плита приподнимается, смещается или теряет вакуумную фиксацию, фреза уже не следует заданному контуру детали там, где вы ожидаете.
При обработке по технологии нестинг на результат могут влиять состояние жертвенной плиты, уплотнения, утечки вакуума, пыль и последовательность резки.

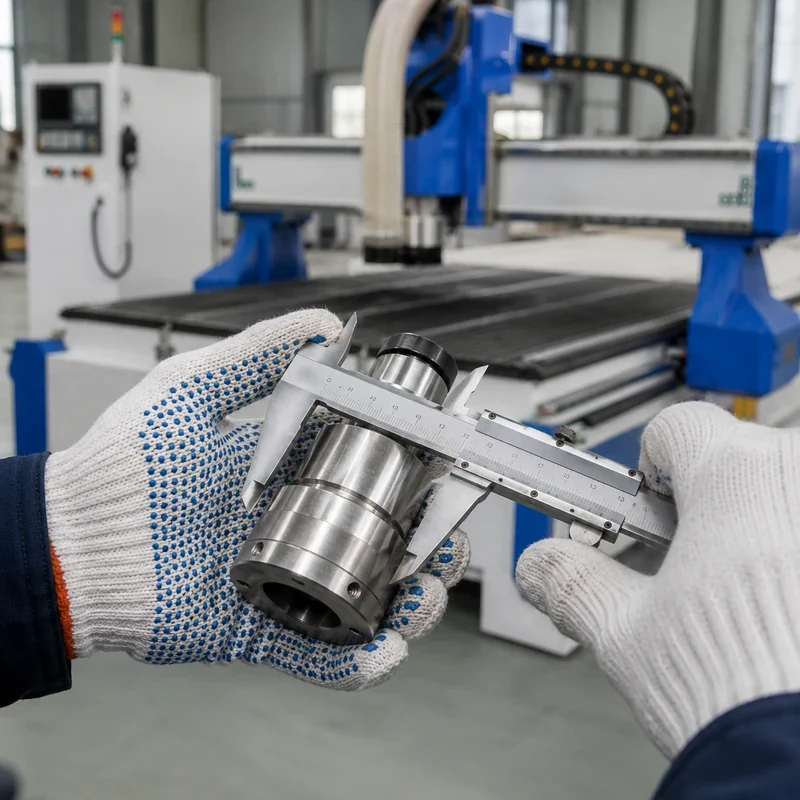

Шпиндель, цанга и фреза
Ось может перемещаться идеально, но деталь всё равно получится с отклонениями, если фреза изношена, её фактический диаметр отличается от значения в CAM-системе либо биение шпинделя и цанги слишком велико.
Траектория инструмента и стратегия обработки
Черновая обработка, чистовые проходы, глубина прохода, коррекция, заход, перемычки, резка с оставлением тонкого слоя и направление резания — всё это влияет на готовую деталь.
При работе с более жёсткими допусками оставить припуск на чистовой проход зачастую гораздо полезнее, чем просто гнаться за меньшим значением точности в каталоге.

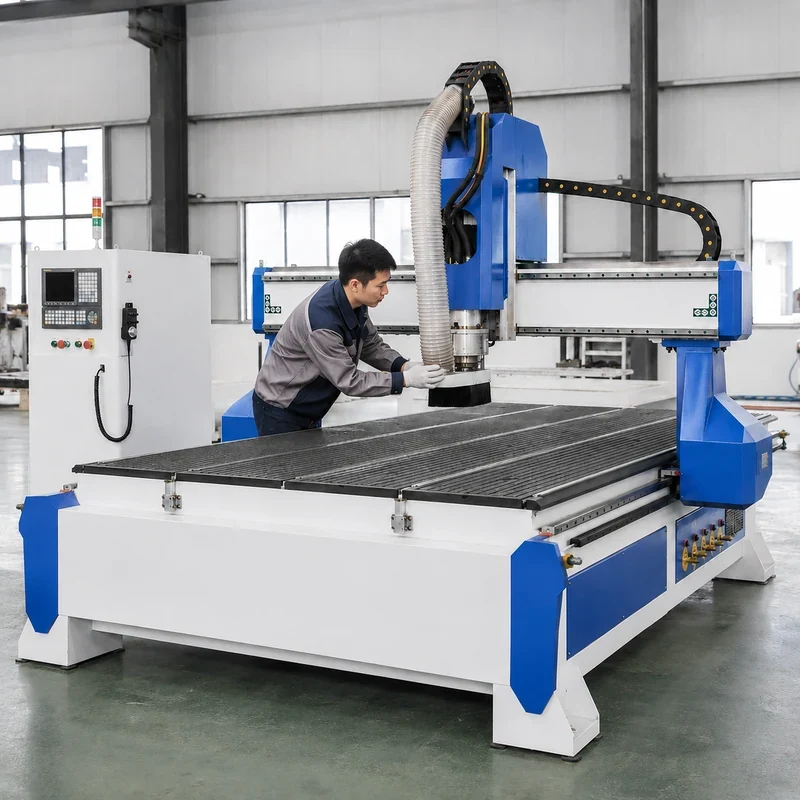

Калибровка и техническое обслуживание
Точность станка, который хорошо работал шесть месяцев назад, может снизиться, если её никто не проверяет.
- Калибровка осей
- Фрезерование поверхности стола
- Очистка направляющих и зубчатых реек
- Смазка
- Состояние вакуумной системы
- Состояние инструментального патрона и цанги
- Перпендикулярность осей станка
- Проверка точки начала координат и приспособлений
Не выбирайте станок только по одному показателю из каталога
Значение ±0,05 мм в одном коммерческом предложении и ±0,1 мм в другом ещё не означает, что первый станок будет изготавливать более точные детали.
Показатель точности мало что значит, пока вы не знаете, как он был измерен.
Прежде чем сравнивать два заявленных показателя, уточните несколько простых моментов:
- Это точность позиционирования, повторяемость или допуск готовой детали?
- Измерения проводились во время резки или только при перемещении станка?
- Испытание проводилось на коротком участке или по всей рабочей зоне?
- Какой материал и какая фреза использовались?
- Как был зафиксирован материал?
- Как измеряли результат?
Если ответов на эти вопросы нет, не выбирайте станок только на основании этого показателя.
Иногда проблема не в точности, а в неправильном выборе станка
Это важно, поскольку не каждую задачу следует выполнять на фрезерном станке с ЧПУ.
Фрезерный станок с ЧПУ или фрезерный обрабатывающий центр с ЧПУ?
Фрезерный станок с ЧПУ хорошо подходит для обработки дерева, MDF, фанеры, акрила, подходящих пластиков и пеноматериалов, а также для изготовления вывесок, панелей корпусной мебели, дверных панелей и многих других мебельных деталей.
Если вы изготавливаете прецизионные металлические детали, пресс-формы или механические компоненты с жёсткими допусками, сначала определите, не лучше ли для этой задачи подойдёт фрезерный станок или обрабатывающий центр с ЧПУ.
Повышает ли автоматическая смена инструмента точность фрезерного станка с ЧПУ?
Не обязательно. Система автоматической смены инструмента избавляет от ручной замены и полезна, если для одной операции требуется несколько фрез.
Однако конечный результат по-прежнему зависит от конструкции станка, передачи, шпинделя, состояния инструмента, закрепления заготовки, калибровки и траектории обработки.
Всегда ли серводвигатель обеспечивает более высокую точность?
Нет. Серводвигатель обеспечивает системе перемещения более эффективную обратную связь и управление. Это полезно, особенно на производственных станках, но всё же является лишь одной частью всей системы.
Если вы также сравниваете конструкции станков, смотрите наш материал: Фрезерный станок с ЧПУ: 3, 4 или 5 осей руководство.
Если точность имеет значение, начните с детали, а не с модели станка
Если вы уже знаете, какую деталь нужно изготовить, выбрать подходящий фрезерный станок с ЧПУ будет гораздо проще.
Учитывайте точность сопряжения панелей, расположение отверстий, повторяемость раскроя листов, надёжность вакуумной фиксации и суточную производительность.
Учитывайте качество кромки, выбор инструмента, контроль нагрева, удаление стружки и фиксацию мелких деталей.
Учитывайте стабильность оси Z, биение шпинделя, длину инструмента и траекторию чистовой обработки.
Если допуск жёсткий, не начинайте с вопроса: “Какая модель самая точная?”
Начните со следующего:
- Ваш чертёж
- Материал
- Толщина материала
- Критические размеры и допуски
- Требуемое качество кромки или поверхности
- Требуемая суточная производительность
Имея эти шесть параметров, гораздо проще определить, достаточно ли стандартного фрезерного станка с ЧПУ, нужно ли изменить конфигурацию или лучше выбрать другой тип станка.
У вас уже есть чертёж?
Отправьте нам чертёж, укажите материал, толщину, требуемый допуск и ожидаемый объём производства. Сначала мы изучим задачу, а затем обсудим станок.
Отправьте чертёж в Quick CNCЕсли размеры деталей после обработки на фрезерном станке с ЧПУ отклоняются, сначала проверьте следующее
Если деталь получается слишком маленькой, слишком большой, смещённой или отличается от детали с предыдущей плиты, не спешите винить один из компонентов.
| Что вы видите | Возможные причины | С чего начать |
|---|---|---|
| Размер детали стабильно меньше требуемого | Неверно указан диаметр инструмента или задана компенсация | Проверьте фактический диаметр фрезы и смещение в CAM-системе |
| Размер детали меняется в зависимости от участка стола | Проблема с калибровкой, перпендикулярностью осей, плоскостностью стола или фиксацией заготовки | Проверьте калибровку по всей поверхности стола и вакуумную фиксацию |
| Отверстия не совпадают | Нулевая точка, программа, оснастка, стратегия сверления или смещение плиты | Проверьте программу и убедитесь, что плита не сместилась |
| Кромка акрила оплавляется | Неверные подача или частота вращения, затупившаяся фреза либо недостаточное удаление стружки | Проверьте фрезу и параметры резания |
| Мелкие детали смещаются ближе к завершению резания | Недостаточный прижим после отделения детали | Используйте более эффективный вакуумный прижим, перемычки, уплотнение или стратегию с оставлением тонкого слоя материала |
| На поверхности видны следы вибрации | Вибрация, изгиб инструмента или неисправность шпинделя | Проверьте жесткость, длину фрезы, скорость подачи и биение шпинделя |
| Результаты обработки одинаковых листов различаются | Износ инструмента, различия в материале, утечка вакуума или нарушение калибровки | Проверьте весь процесс, а не один компонент |
Часто задаваемые вопросы
Достаточно ли точности фрезерного станка с ЧПУ для производства корпусной мебели?
Да. Фрезерные станки с ЧПУ широко применяются в производстве корпусной и панельной мебели, если станок, вакуумная фиксация, инструмент, стратегия сверления и калибровка соответствуют задаче. Важно проверять точность стыковки панелей, положение отверстий и стабильность результатов при переходе от одного листа к другому.
В чем разница между точностью и повторяемостью?
Точность показывает, насколько положение станка или размеры готовой детали близки к заданным значениям. Повторяемость показывает, насколько стабильно станок возвращается в одно и то же положение. Фрезерный станок может обеспечивать высокую повторяемость, но при этом изготавливать детали неправильного размера, если неверно выбраны фреза, компенсация, способ фиксации заготовки или программа.
Может ли фрезерный станок с ЧПУ действительно выдерживать допуск ±0,05 мм?
Не оценивайте этот показатель, пока не выясните, к чему он относится и как был измерен. Он может характеризовать точность позиционирования, повторяемость или другой контролируемый тест. Его не следует автоматически считать допуском готовой детали для любых материалов, размеров деталей и условий резания.
Почему мои детали получаются немного меньше или больше заданного размера?
Сначала проверьте фактический диаметр фрезы, коррекцию в CAM, износ инструмента, биение шпинделя, фиксацию заготовки, чистовой проход и калибровку. Станок может перемещаться правильно, но из-за отклонения одного из этих параметров размер детали все равно будет неверным.
Фрезерный станок с ЧПУ на сервоприводах точнее станка с шаговыми приводами?
Сервопривод может улучшить обратную связь и управление перемещением, но не гарантирует более высокую точность готовой детали. По-прежнему важны жесткость станка, трансмиссия, состояние шпинделя, инструмент, плоскостность стола, фиксация заготовки, калибровка и стратегия обработки.
Что выбрать для деталей с жесткими допусками: фрезерный станок с ЧПУ по дереву или фрезерный станок с ЧПУ по металлу?
Для обработки дерева, мебельных плит, деталей мебели, акрила, подходящих пластиков, пеноматериалов и изготовления вывесок часто оптимальным выбором становится фрезерный станок с ЧПУ. Если требуются жесткие допуски при обработке металла, изготовлении пресс-форм и прецизионных механических деталей, сначала сравните варианты фрезерного станка или обрабатывающего центра с ЧПУ.
Итак, достаточно ли точен фрезерный станок с ЧПУ для вашей задачи?
Для большинства задач по деревообработке, производству корпусной и панельной мебели, обработке акрила, изготовлению вывесок, обработке пластика и пеноматериалов, а также резьбе ответ может быть положительным — при условии, что станок и процесс резания соответствуют изделию, которое вы планируете производить.
Не принимайте решение только на основании наименьшего показателя в брошюре. Оценивайте готовую деталь, а не только характеристики осей.
Если допуск важен, укажите его на чертеже. Добавьте материал, толщину, размер детали, требования к кромке и производственную цель. Этого достаточно для гораздо более предметного обсуждения того, подходит ли фрезерный станок с ЧПУ для вашей задачи.
