Router CNC ATC de 4 ejes UA-481 con cabezal basculante de ±90°
Para piezas curvas de muebles, superficies inclinadas, componentes de puertas y otros trabajos que requieren un mayor acceso de herramientas que el que puede ofrecer un router CNC vertical estándar de 3 ejes.
Respuesta rápida: ¿qué tipo de router CNC de 4 ejes es el UA-481?
El UA-481 es un router CNC ATC de 4 ejes con cabezal basculante. Su husillo HSD de 9,6 kW se inclina en un rango indicado de ±90°, lo que permite que la herramienta acceda a superficies inclinadas y curvas que son difíciles de mecanizar con un husillo vertical fijo. La máquina de referencia utiliza un área de trabajo de 1220 × 2440 × 200 mm, un cambiador automático de herramientas lineal de 8 posiciones, control Syntec y servomotores Yaskawa.
No se trata de una configuración exclusivamente con eje rotativo. Un dispositivo rotativo es una configuración opcional del proyecto para trabajos cilíndricos.
Ideal cuando
El mecanizado curvo o inclinado forma parte habitual de la producción, no es un trabajo especial que se realiza una vez al mes.
Probablemente es una máquina demasiado avanzada cuando
Su trabajo consiste principalmente en nesting de tableros planos, perforación vertical y corte de perfiles estándar.
Envíe primero
Un modelo 3D, el tamaño máximo de la pieza, el material, las superficies inclinadas o curvas y el resultado que desea obtener. Esa información nos dice mucho más que un mensaje genérico de “envíen el precio”.
Por qué un router CNC con cabezal basculante cambia el proceso
Un husillo con inclinación de ±90° es útil porque puede reducir la cantidad de veces que debe detenerse, volver a fijar o inclinar manualmente una pieza. El valor no es “un eje más” en un folleto. El valor está en mantener una mayor parte del mecanizado dentro del proceso CNC.
| Con un husillo vertical fijo | Con el cabezal basculante UA-481 |
|---|---|
| Las caras inclinadas pueden requerir un dispositivo de fijación especial u otra configuración. | El husillo puede aproximarse directamente a las caras inclinadas adecuadas dentro de su rango de inclinación de ±90°. |
| La geometría curva o inclinada puede obligar a realizar reposicionamientos adicionales. | El proceso programado puede gestionar un mayor acceso de las herramientas cuando la geometría y la holgura disponible son compatibles con la máquina. |
| El uso de varias herramientas puede implicar cambios manuales de herramienta en un router básico. | El ATC lineal de 8 posiciones permite realizar secuencias de tallado, corte, taladrado y fresado con varias herramientas. |
| Las variaciones de configuración aumentan a medida que los operadores trasladan la pieza entre operaciones. | Mantener una mayor parte del trabajo en una sola configuración CNC puede mejorar la consistencia del proceso. |
Para quién está diseñado este router CNC ATC de 4 ejes
Compradores más adecuados
- Fábricas de muebles de cocina, muebles y puertas de madera
- Talleres de carpintería a medida y servicios de mecanizado CNC
- Equipos de producción que buscan ir más allá del fresado exclusivamente plano
- Distribuidores que desarrollan un paquete industrial de 4 ejes
Materiales principales
- Madera maciza
- MDF y contrachapado
- Tablero aglomerado y tablero melamínico
- Acrílico, PVC y plásticos seleccionados cuando el proceso sea adecuado
Piezas típicas
- Componentes curvos y moldeados para muebles
- Componentes para muebles y puertas de madera
- Paneles decorativos
- Patrones de moldes y perfiles personalizados
Elija la UA-481 cuando la pieza realmente necesite acceso adicional a las herramientas
Aplicación adecuada
- Las superficies curvas aparecen con regularidad en la producción.
- Las caras anguladas requieren acceso a las herramientas controlado por CNC.
- Un programa utiliza varias herramientas de corte.
- Necesita una plataforma completa para trabajo en madera de formato 1220 × 2440 mm, con accionamiento por servomotor y ATC.
- Su proceso se beneficia de reducir los reposicionamientos manuales repetidos.
Cuándo comparar con otra plataforma
- Sus trabajos son casi exclusivamente de nesting plano y perforación vertical sencilla.
- Su geometría requiere un movimiento multidireccional más amplio que el que ofrece un router con cabezal basculante.
- El mecanizado cilíndrico es el trabajo principal, no una opción ocasional.
- Necesita un entorno de mecanizado específico para metal o piedra.
Especificaciones del Router CNC de 4 ejes con cabezal basculante UA-481
| Especificación | Configuración de referencia UA-481 |
|---|---|
| Modelo | UA-481 de 4 ejes |
| Arquitectura de 4 ejes | Husillo ATC con cabezal basculante de ±90°; el dispositivo rotativo es una opción de ingeniería y no la configuración principal de 4 ejes |
| Área de trabajo | 1.220 × 2.440 × 200 mm |
| Husillo | Husillo ATC HSD de 9,6 kW, refrigerado por aire, de Italia |
| Rango de basculación del husillo | Indicado como ±90°, con un rango total de 180° |
| Velocidad del husillo | 24.000 rpm |
| Almacén de herramientas | Cambiador automático lineal de herramientas de 8 posiciones |
| Motores de accionamiento | Servomotores Yaskawa de Japón |

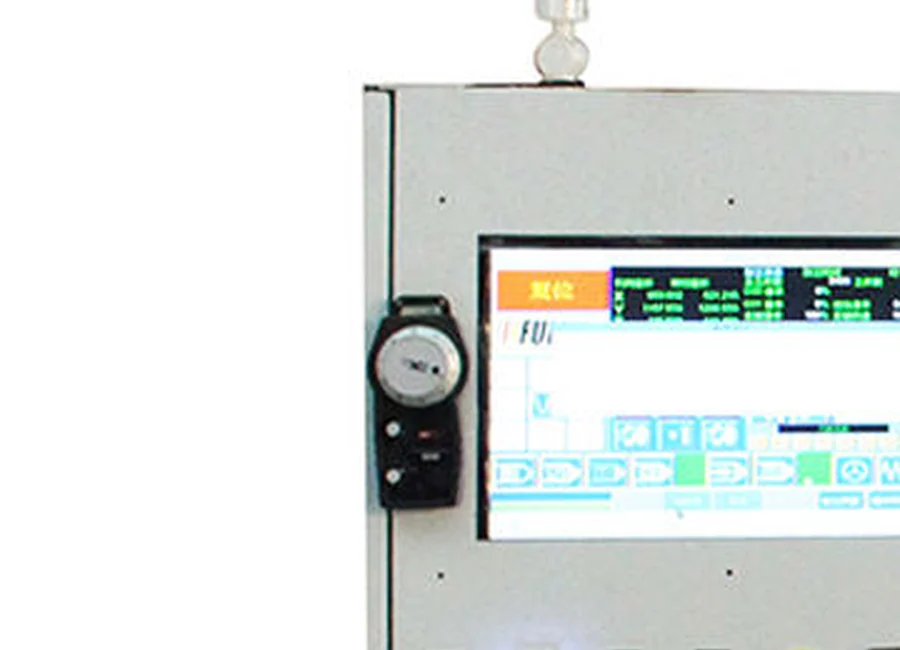

| Controlador | Sistema de control Syntec |

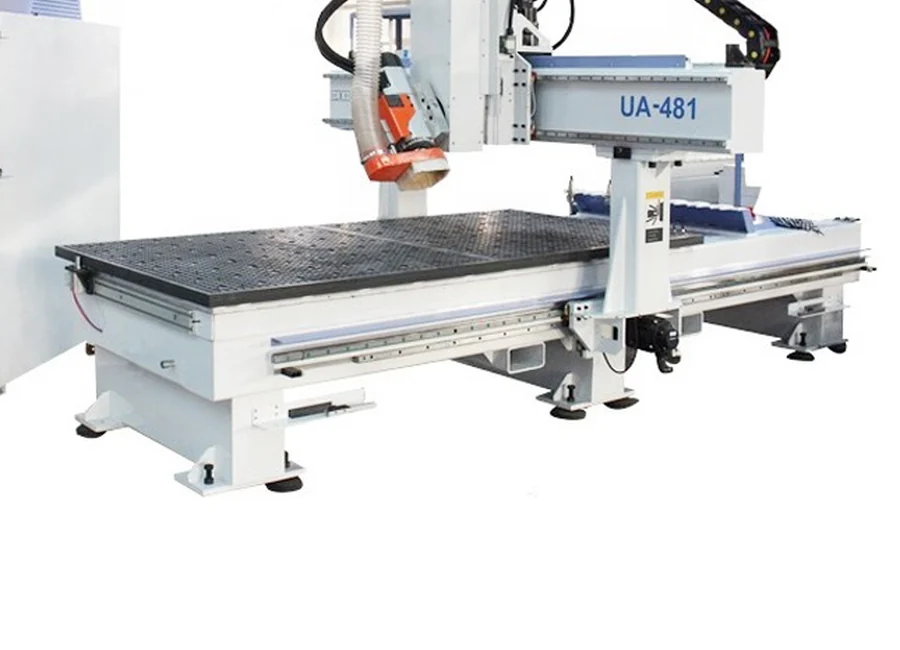

| Mesa | Mesa de vacío de doble capa |
| Reductor | Reductor Shimpo |
| Guiado X/Y | Guías lineales cuadradas de 30 mm de Taiwán |
| Transmisión Z | Husillo de bolas TBI |
| Variador de frecuencia | Inversor Fulling de 11 kW |
| Velocidad máxima de avance rápido nominal de la máquina | 80.000 mm/min |
| Velocidad máxima de avance de corte nominal de la máquina | 50.000 mm/min |
| Comando | Código G |
| Flujo de trabajo del software | Proceso compatible con ArtCAM / AlphaCAM |
| Sistema eléctrico estándar | Trifásica, 380 V, 50 Hz |
| Dimensiones / peso de la máquina | Se muestra en el plano de configuración final de la máquina seleccionada |
No interprete 50.000 mm/min como una velocidad de corte de producción garantizada. El avance real, el acabado y la producción dependen del material, la fresa, la profundidad de corte, la trayectoria de la herramienta, la sujeción de la pieza y la extracción. En trabajos inclinados, la geometría de la pieza y el espacio libre del husillo son tan importantes como la velocidad anunciada.

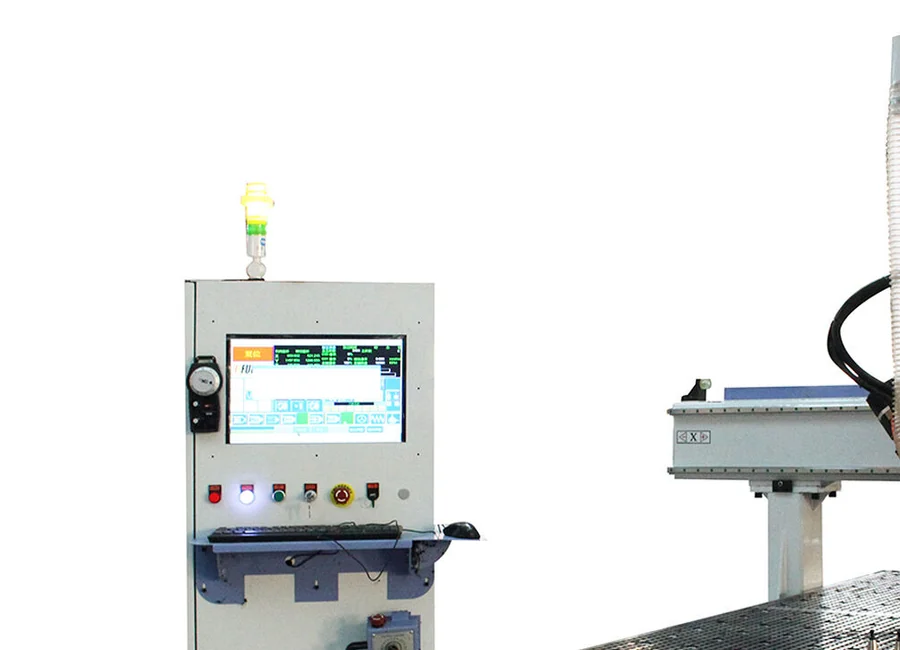

Estructura robusta para trabajos de carpintería en madera curva e inclinada de tamaño completo
La máquina de referencia utiliza un bastidor soldado robusto, tratamientos de envejecimiento y revenido, y mecanizado de cinco caras en las superficies de la base. El punto es sencillo: cuando el husillo empieza a trabajar en ángulo, la geometría y la rigidez de la máquina adquieren aún más importancia.
Adaptamos las herramientas, la configuración del portaherramientas, la sujeción de la pieza, la extracción y el paquete eléctrico a la pieza, en lugar de entregarle una larga lista de opciones y esperar que alguna resuelva el trabajo.

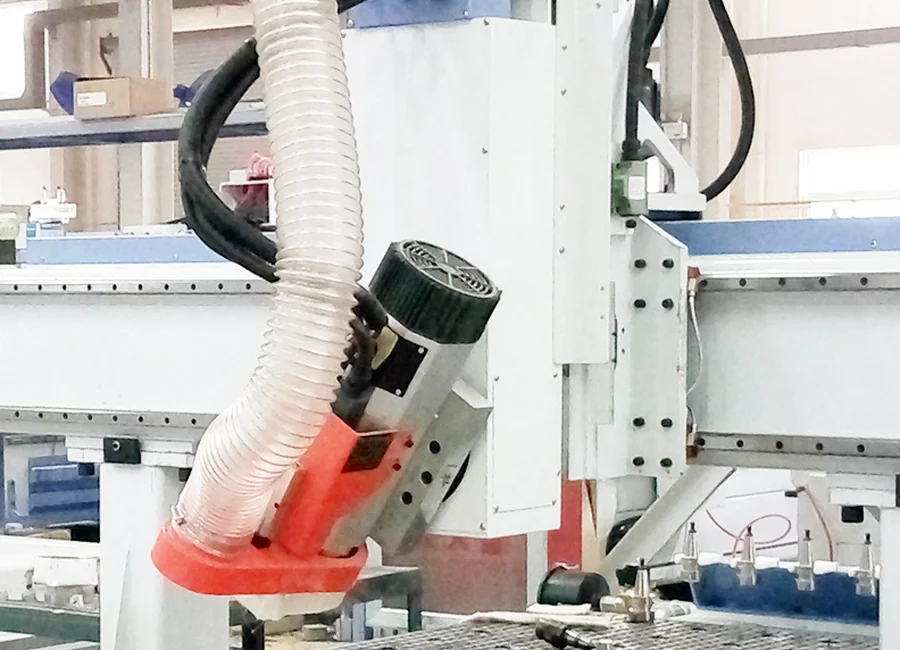

Husillo HSD de 9,6 kW con cabezal basculante y cambio automático de herramientas
El husillo HSD se especifica con un rango de basculación de ±90° y una velocidad máxima de 24.000 rpm. Esto permite que la fresa acceda a superficies inclinadas y curvas, mientras mantiene el cambio automático de herramientas en la misma plataforma de máquina.
La pregunta útil no es “¿El cabezal puede inclinarse?”, sino “¿La fresa puede llegar a mi superficie sin golpear la pieza, el dispositivo de sujeción o la mesa?”. Por eso el modelo 3D es importante en esta máquina.
Configure la máquina en función de la pieza
Dirección de referencia
- ATC lineal de 8 posiciones
- Servomotores Yaskawa
- Control Syntec
- Mesa de vacío de doble capa
- Sensor de herramientas, lubricación y campana de extracción de polvo
Opciones de ingeniería
- Almacén de herramientas tipo carrusel
- Colector de polvo o interfaz para extracción centralizada
- Sistema de perforación
- Área de trabajo personalizada
- Dispositivo rotativo o automatización de carga
La cantidad de herramientas, la geometría de la pieza, el tiempo takt, la distribución de la planta y el flujo de trabajo del operario determinan qué opciones vale la pena pagar. Más opciones no significan automáticamente una máquina mejor.
Envíenos el modelo 3D antes de definir el proceso
En una máquina con cabezal basculante, el modelo 3D nos proporciona mucha más información que una ficha plana de dimensiones. Lo utilizamos para revisar el acceso de la fresa, el espacio libre según el ángulo del husillo, la sujeción de la pieza y el orden de las operaciones.
- Verifique hacia dónde debe inclinarse el husillo.
- Verifique si la fresa puede llegar a la superficie sin producir una colisión.
- Verifique la pérdida de vacío en piezas porosas o pequeñas.
- Adapte el control de polvo, virutas o refrigeración al material.
- Use un plan de pruebas con muestras cuando el riesgo relacionado con el acabado, la geometría o el material sea alto.
Pruebas, control de calidad y evidencia del pedido
El marco de control de calidad de Quick CNC en toda la empresa incluye inspección con CMM, pruebas con interferómetro láser, pruebas Ballbar y pruebas de operación continua de 24–72 horas. La máquina solicitada se somete al alcance de pruebas acordado para esa fabricación.
Para el proyecto UA-481, solicite la evidencia relevante para su pedido: fotos de la máquina actual, video del cambio de herramientas, verificaciones funcionales, mecanizado de muestras cuando esté incluido, información del embalaje y el paquete de documentación aplicable.
Video del modelo actual UA-481
3 ejes vs. UA-481 de 4 ejes vs. 5 ejes: ¿cuál se adapta al trabajo?
Router CNC de 3 ejes con cambio automático de herramientas
Elíjalo cuando la producción se centre principalmente en tableros planos, nesting, perforación vertical y perfilado estándar. No tiene sentido pagar por la capacidad de un cabezal basculante que rara vez utiliza.
Vea el router CNC de 3 ejes con cambio automático de herramientasUA-481 de 4 ejes con cabezal basculante
Elíjalo cuando las superficies curvas o anguladas aparezcan con la frecuencia suficiente para que el reposicionamiento manual repetido se convierta en parte del problema de producción.
Revise las especificaciones de la UA-481Router CNC de 5 ejes para madera
Cambie a una plataforma de 5 ejes propiamente dicha cuando la geometría requiera un acceso multidireccional más amplio a la herramienta del que puede proporcionar un router de 4 ejes con cabezal basculante.
Vea el router CNC de 5 ejes para maderaValide su pieza antes de finalizar la máquina
Podemos revisar el video del modelo actual, su plano y una prueba con muestras acordada para verificar el acceso de la herramienta, la sujeción de la pieza, el orden del proceso y las expectativas de acabado antes de finalizar la configuración.
Planifique una prueba de muestra con la UA-481Producción y soporte de Quick CNC
Jinan Quick-Fulltek CNC Machinery Co., Ltd. fabrica maquinaria CNC desde 2006. Quick CNC respalda los proyectos con 25 diseñadores y 20 ingenieros de posventa, cubriendo la revisión de la configuración, la producción, la inspección, el embalaje y el soporte de servicio.
Qué enviar para obtener una configuración precisa de la UA-481
- Dimensiones máximas de las piezas y planos 2D/3D
- Material y rango de espesores
- Superficies curvas, anguladas y laterales que se mecanizarán
- Fresas requeridas y cantidad prevista de herramientas
- Objetivos de acabado, tolerancia y aceptación de la muestra
- Producción diaria y esquema de turnos
- Necesidades de vacío, sujeción mecánica y extracción
- Voltaje, fase y frecuencia en el destino
- Distribución de la fábrica y condiciones de descarga e instalación
- Puerto de destino y alcance de envío requerido
No necesita redactar una solicitud de cotización extensa. Envíe el modelo 3D y la información básica anterior. A partir de ahí, podemos definir los demás aspectos.
MOQ, plazo de entrega, garantía y soporte de entrega
Aceptamos proyectos de una sola máquina
Quick CNC no establece una cantidad mínima de pedido para esta máquina, por lo que aceptamos proyectos de una sola máquina.
Producción de aproximadamente 45 días
El plazo de producción estándar es de aproximadamente 45 días después de confirmar el pedido y la configuración de la máquina. El tiempo de transporte es independiente.
Garantía de un año para la máquina
La garantía estándar de la máquina es de un año a partir de su recepción. Hay orientación remota, capacitación en línea, soporte de mantenimiento y servicio técnico presencial con costo adicional.
El embalaje final, la logística, las exclusiones de la garantía, los costos de viaje y las responsabilidades del servicio se regirán por el acuerdo de pedido firmado.
Preguntas frecuentes de los compradores sobre la UA-481
¿La UA-481 es un router de 4 ejes con cabezal basculante o un router de 4 ejes con cuarto eje giratorio?
La referencia UA-481 utiliza un husillo con cambio automático de herramientas y cabezal basculante de ±90° como configuración principal de 4 ejes. El dispositivo rotativo se ofrece por separado como una opción de ingeniería para el mecanizado de piezas cilíndricas.
¿La UA-481 tiene 4 ejes simultáneos o 3+1 indexados?
La especificación suministrada de la UA-481 confirma la estructura de cabezal basculante de ±90°, pero no indica el modo de interpolación. Si su proceso CAM requiere un movimiento simultáneo de 4 ejes, incluya este requisito junto con el modelo 3D para que el controlador y la configuración del proceso puedan ajustarse antes de realizar el pedido.
¿Cuál es la principal diferencia entre la UA-481 y un router CNC estándar de 3 ejes?
Un router CNC estándar de 3 ejes mantiene el husillo en posición vertical. El UA-481 incorpora un husillo con cabezal basculante de ±90°, lo que permite que la herramienta de corte acceda a superficies inclinadas y curvas adecuadas, sin perder el cambio automático de herramientas.
¿Qué materiales puede procesar la UA-481?
La aplicación principal es la madera maciza y los tableros derivados de la madera, como MDF, contrachapado, tablero aglomerado y tablero melamínico. El acrílico, PVC, los plásticos, el panel compuesto de aluminio, el aluminio blando, la espuma y otros materiales compuestos requieren herramental, sujeción de piezas y controles del proceso adecuados.
¿Cómo verificamos el acceso de la herramienta de corte en una pieza curva o inclinada?
Envíe el modelo 3D. Revisaremos dónde debe inclinarse el husillo, si la herramienta de corte puede llegar a la superficie y si la pieza, el dispositivo de sujeción o la mesa generan un problema de holgura.
¿Se puede personalizar el área de trabajo de 1.220 × 2.440 × 200 mm?
Sí, podemos analizar áreas de trabajo personalizadas después de revisar la pieza más grande, el espacio para los dispositivos de sujeción, la distribución de la planta y las restricciones de transporte.
¿Qué información eléctrica debemos enviar?
Envíe el país de destino, el voltaje disponible, la fase y la frecuencia. La máquina de referencia figura con alimentación trifásica de 380 V a 50 Hz.
¿Cuál es la cantidad mínima de pedido y cuáles son el plazo de entrega y la garantía?
Quick CNC acepta proyectos de una sola máquina. El plazo estándar de producción es de aproximadamente 45 días después de confirmar el pedido y la configuración, sin incluir el flete. La garantía estándar de la máquina es de un año a partir de la recepción.
Envíe primero la pieza. Luego construiremos la UA-481 a su alrededor.
Envíe su modelo 3D, el material, el tamaño de la pieza, las superficies inclinadas o curvas, el objetivo de producción y los datos eléctricos del destino. Utilizaremos esta información para recomendar las opciones de la máquina, las herramientas, el sistema de sujeción y el plan de muestras para la cotización.
