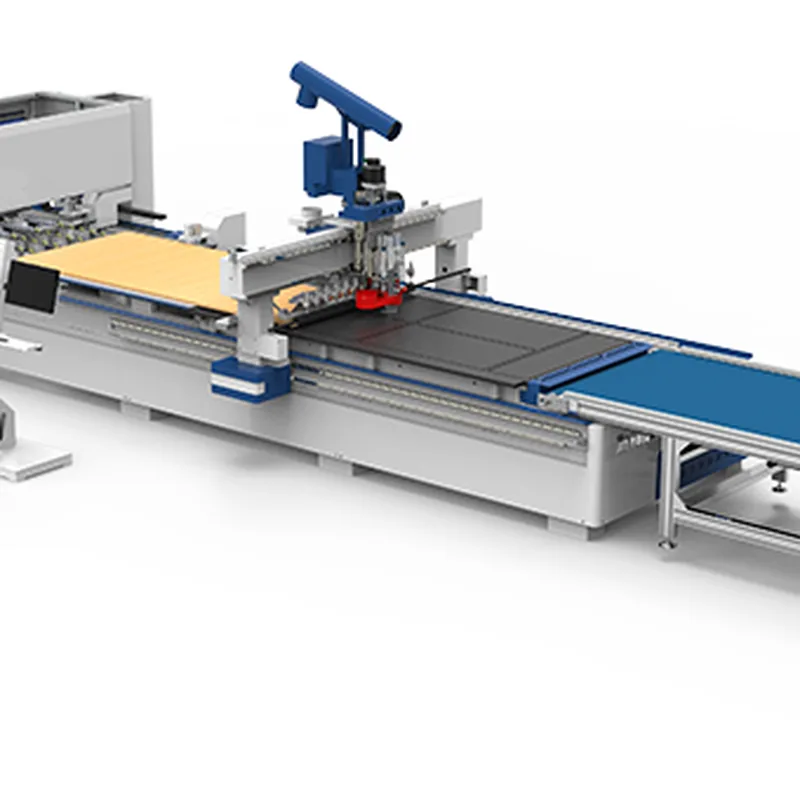

Línea de producción de muebles con taladrado y corte CNC RC1
RC1 integra la carga de tableros, el etiquetado, el taladrado y ranurado inferiores, el corte CNC y la descarga, de modo que las fábricas de muebles de cocina y muebles fabricados con paneles puedan reducir la manipulación repetida de tableros entre estaciones independientes.
La producción real y el personal necesario dependen del tamaño de los tableros, la cantidad de perforaciones, la disposición del nesting, la trayectoria de las herramientas, el suministro de material, la clasificación y la capacidad de los procesos posteriores.
Diseñada para la producción de muebles y muebles fabricados con tableros
La RC1 ofrece su mejor desempeño cuando su fábrica procesa repetidamente tableros para producir piezas de muebles de cocina, guardarropas, clósets y otros muebles fabricados con tableros. Los materiales principales son MDF, tablero aglomerado, contrachapado y tableros revestidos de melamina.
Aplicaciones de producción ideales
Pedidos repetitivos o por lotes de piezas de tablero en los que el etiquetado, el taladrado/ranurado, el corte nesting y la transferencia de tableros deben mantenerse coordinados.
Piezas de trabajo principales
Laterales de muebles, estantes, divisiones, paneles de guardarropas y otros componentes de muebles fabricados con tableros.
No fuerce la aplicación
Para acrílico, plástico, aluminio blando, espuma o trabajos por encargo no relacionados, primero determinamos si un router CNC de uso general es una máquina más adecuada que una línea automatizada para muebles.
Qué cambia cuando cinco pasos independientes se convierten en una línea conectada
| Proceso típico no conectado | Proceso conectado con RC1 | Por qué es importante en una fábrica de muebles |
|---|---|---|
| El operador carga un tablero manualmente | Carga automática de tableros | Reduce la manipulación repetida de tableros pesados en la estación de corte. |
| La información de las piezas se gestiona por separado | Etiquetado automático antes del mecanizado | Ayuda a mantener la identificación de los tableros vinculada con la orden de producción. |
| El tablero se mueve o se voltea para determinadas operaciones de perforación/ranurado | Perforación inferior y ranurado integrados en la línea | Reduce una fuente de transferencia manual y reposicionamiento. |
| El tablero pasa a una estación de corte independiente | El corte CNC sigue la secuencia de mecanizado conectada | Mantiene la perforación/ranurado y el corte en la misma ruta de producción. |
| El operador retira el tablero procesado de la máquina | La plataforma de descarga facilita el siguiente paso | Mejora la continuidad antes de la clasificación, el canteado o la perforación adicional. |
El valor de RC1 no consiste simplemente en una mayor velocidad de avance de corte. La principal mejora de producción proviene de eliminar el transporte, volteo, identificación y reposicionamiento repetidos de los tableros entre procesos no conectados.
Utilice RC1 cuando la manipulación y el mecanizado combinado sean el cuello de botella
RC1 es una excelente opción cuando
- los tableros requieren etiquetado, perforación/ranurado y corte nesting en la misma ruta de producción
- los operadores transportan o voltean repetidamente los tableros entre estaciones independientes
- la producción por lotes justifica la carga y descarga automáticas
- la identificación de las piezas y los datos de mecanizado deben permanecer conectados.
Una máquina CNC nesting más sencilla puede ser suficiente cuando
- el trabajo consiste principalmente en corte y ranurado
- la demanda de taladrado es limitada
- la carga y descarga manual es aceptable
- el taladrado por separado no está ralentizando la fábrica.
Agregue o mantenga un equipo de taladrado dedicado cuando
- las piezas requieran muchos orificios horizontales en los cantos
- el trabajo requiera un taladrado exhaustivo en varias caras del tablero
- el taladrado de seis caras sea una operación posterior importante.
No se debe asumir que la RC1 reemplaza una máquina dedicada de taladrado de seis caras para todos los patrones de perforación.
Especificaciones técnicas de la RC1
| Elemento | Especificaciones de referencia de la RC1 |
|---|---|
| Espacio en planta | 15.000 × 2.900 × 2.600 mm |
| Área de trabajo | 1.220 × 2.800 mm |
| Resolución de reposicionamiento | ±0,02 mm |
| Sistema de control | Personalizado por Quick |
| Configuración de los husillos | ATC de 9 kW × 1 + ATC de 6 kW × 1 |
| Velocidad del husillo | 24.000 rpm |
| Velocidad máxima | 70 m/min |
| Estructura de la bancada | Bancada integral soldada |
| Potencia total | 25 kW |
| Voltaje de trabajo | AC 380 V / 50 Hz |
| Plataforma de descarga | Incluido |

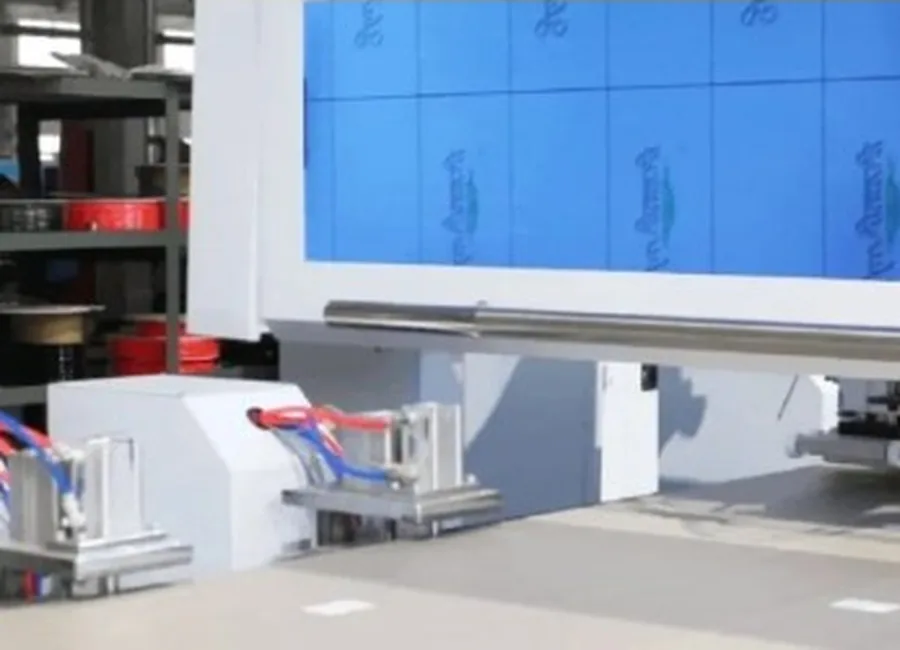

Estructura diseñada para mantener los tableros en movimiento sin reposicionarlos repetidamente

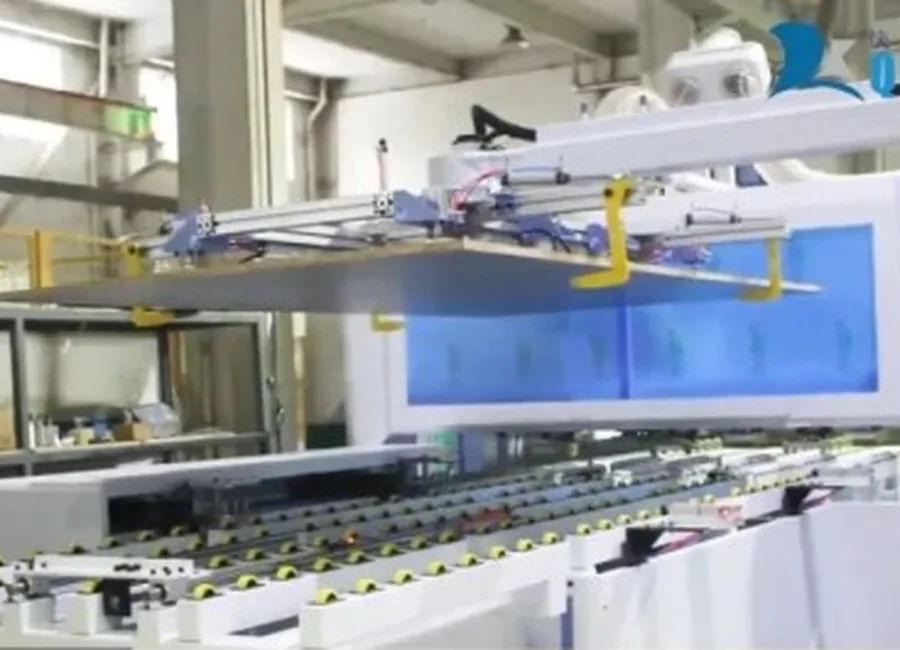

El sistema de manipulación RC1 utiliza carga suspendida por succión, con una referencia publicada de altura de pila de hasta 800 mm. Un diseño de transferencia con tres pinzas sostiene y posiciona el tablero mientras avanza por la línea, lo que reduce la necesidad de posicionamiento secundario entre las áreas de mecanizado conectadas.
Para tableros revestidos o acabados para muebles, la separación confiable de las láminas y la transferencia controlada son tan importantes como la velocidad de los ejes. Por lo tanto, durante la planificación de la línea deben evaluarse la planitud del tablero, el estado de la superficie y la calidad del almacenamiento.
Tres decisiones que definen la configuración de la RC1
1. ¿Qué perforaciones se requieren realmente?
La RC1 está diseñada en torno al perforado y ranurado inferiores integrados, además del corte CNC. Si sus piezas también requieren una gran cantidad de perforaciones horizontales en los cantos o un taladrado completo de múltiples caras, determinamos si aún se necesita un proceso posterior de taladrado de seis caras.
2. ¿Cómo ingresarán los datos de producción a la línea?
La oferta técnica debe ajustarse a su proceso actual de diseño de muebles, nesting, etiquetado y datos CNC. Confirmamos el controlador/HMI y la interfaz de software requerida para la configuración final, en lugar de suponer la compatibilidad basándonos únicamente en el nombre de un software.
3. ¿Qué sucede después del corte?
La canteadora, el taladrado posterior, la clasificación y el ensamble deben tener capacidad para recibir la producción de la RC1. Aumentar únicamente la capacidad de corte no mejora la fábrica si la siguiente estación se convierte en el nuevo cuello de botella.
Adapte la línea a su fábrica, no al contrario
Como referencia de la máquina, la RC1 ocupa aproximadamente 15.000 × 2.900 × 2.600 mm, pero una distribución de producción requiere más que el espacio ocupado por la máquina. También planificamos la preparación del material, el acceso para la carga, el espacio de descarga, el desplazamiento del operario, el acceso para mantenimiento, el sistema de extracción de polvo y la ubicación de la instalación eléctrica.
Para una línea nueva o una reorganización de la fábrica, envíe el área de instalación disponible y la ubicación del almacenamiento de tableros previo a la línea y de los equipos posteriores de canteado/taladrado. Esto nos permite planificar el flujo de materiales antes de fabricar la máquina.
Perforado, ranurado, corte, sujeción y validación de muestras

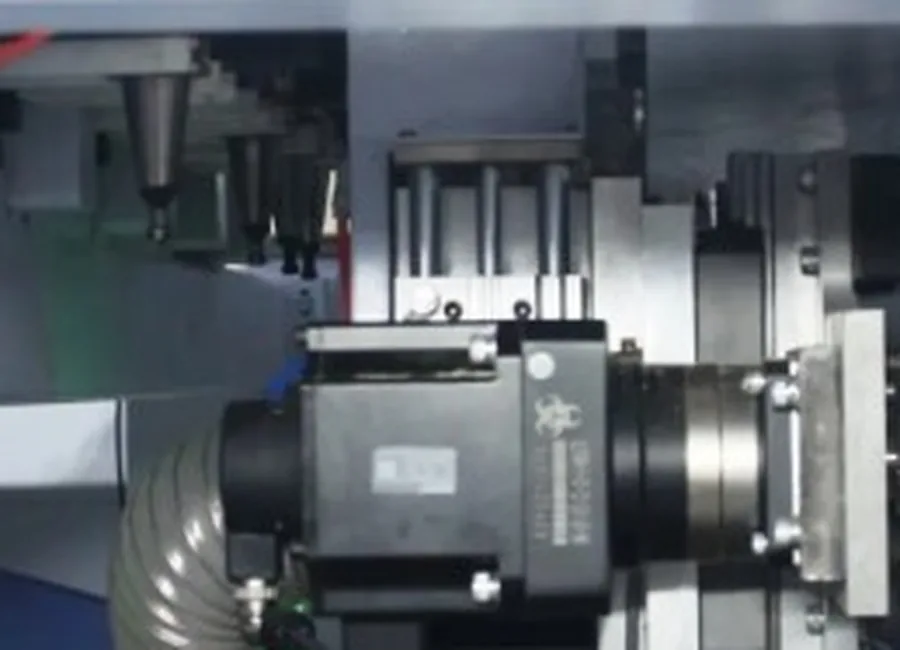

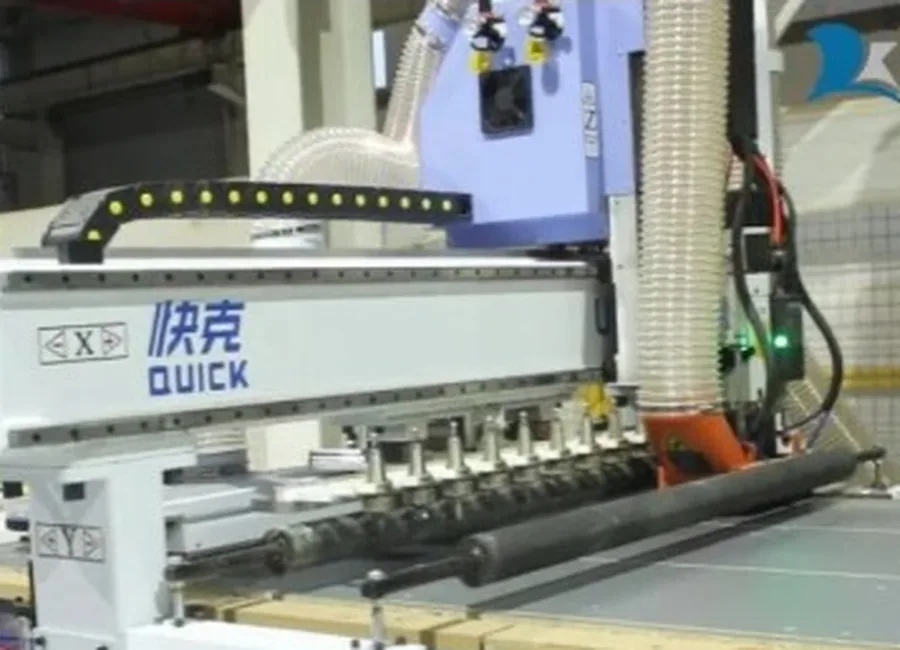

El proceso publicado para la RC1 incluye perforado y ranurado inferiores antes de que el tablero llegue al área de corte CNC. El caso de uso más favorable es una pieza para muebles en tablero en la que estas operaciones puedan completarse en una sola secuencia conectada, sin voltear ni transportar manualmente la lámina.
Para una muestra de producción, las verificaciones pertinentes son el diámetro y la profundidad reales de las perforaciones, el ancho y la profundidad de las ranuras, la geometría de corte nesting, la pieza más pequeña después del corte completo, la calidad de los cantos, la estabilidad de la sujeción y el método de inspección dimensional. Esto proporciona a su equipo evidencia basada en la pieza que realmente fabrica, en lugar de un tablero genérico de demostración.
La verificación previa al envío debe corresponder al proceso de la RC1
El proceso de calidad publicado por Quick CNC incluye inspección dimensional, inspección previa a la entrega, verificaciones del espesor del material, verificación del ajuste estructural, comprobaciones de precisión de los componentes y calibración de las guías lineales. Para un pedido de la RC1, el registro de aceptación útil es el vinculado a la máquina específica y a la prueba de producción acordada.
| Punto de verificación de la RC1 | Lo que la fábrica debe confirmar antes del envío |
|---|---|
| Carga y transferencia | Toma del tablero, separación de las láminas y transferencia estable a través de la línea conectada. |
| Etiquetado | El contenido de las etiquetas y la identificación de las piezas corresponden a los datos de producción acordados. |
| Perforado / ranurado | Operaciones de perforado y ranurado requeridas en el tablero de muestra acordado. |
| Corte nesting | Geometría de corte, estado de los cantos y sujeción de la pieza más pequeña en la muestra acordada. |
| Descarga | Las piezas procesadas salen del área de corte según lo previsto para la siguiente operación. |
| Verificación dimensional | El método de medición y los puntos de aceptación se definen antes de la prueba de la muestra. |
Cualquier certificado o documento de cumplimiento específico del destino debe confirmarse para la configuración final del modelo y el destino antes de confirmar el pedido.
RC1 vs. CNC nesting vs. taladrado de seis caras
| Necesidad de producción | Dirección recomendada | Motivo |
|---|---|---|
| Principalmente nesting y corte de tableros, con taladrado limitado | CNC nesting | Una línea conectada de taladrado y manipulación puede aumentar el costo y la complejidad sin resolver el principal cuello de botella. |
| Carga automática + etiquetado + perforación/ranurado inferior + corte + descarga | RC1 | Esta es la ruta de producción que RC1 está diseñada para conectar. |
| Numerosas perforaciones horizontales en los cantos, perforaciones verticales y taladrado en varias caras de los tableros cortados | Taladradora de seis caras | Una arquitectura de taladrado dedicada es más adecuada cuando el taladrado es la principal operación secundaria. |
| Almacenamiento + RC1 + canteado de cantos + taladrado de seis caras + clasificación u otra automatización | Línea de producción de muebles más amplia | Toda la línea debe estar equilibrada en función de la producción y la capacidad de los procesos posteriores. |
Consulte nuestra Taladradora de seis caras cuando el taladrado horizontal y en varias caras representa una parte importante de la ruta de los tableros.
Vea la línea RC1 en funcionamiento
Use el video de la máquina RC1 para revisar la disposición de la línea integrada y el movimiento de la máquina. Para tomar una decisión de compra, después del video debe realizarse una prueba con una muestra basada en un panel de sus propios muebles de cocina o clósets, de modo que la perforación, la calidad de las ranuras, el canto de corte y las dimensiones de las piezas puedan verificarse frente a sus requisitos de producción.
Use 80–100 tableros por turno como verificación de capacidad, no solo como un titular
RC1 se publica con una referencia aproximada de 80–100 tableros por turno de ocho horas, y un operario puede manejar la línea integrada en condiciones de producción adecuadas. Estas cifras son más útiles cuando se comparan con su combinación actual de pedidos.
Qué reduce la producción
Más perforaciones, ranuras más largas, nesting complejo, piezas pequeñas, cambios de herramienta adicionales, separación difícil de los tableros y manipulación posterior más lenta.
Qué determina la mano de obra
RC1 puede reducir la mano de obra dentro del proceso integrado, desde la carga hasta la descarga, pero la clasificación, el canteado de cantos, la perforación secundaria, el ensamble y el reabastecimiento de material aún pueden requerir personal adicional.
Qué comparamos
Sus tableros actuales por turno, la cantidad de operarios, las transferencias de paneles y la capacidad de los procesos posteriores muestran si RC1 elimina el verdadero cuello de botella o simplemente lo traslada a otra parte.
Obtenga la primera propuesta para RC1 con cinco datos
Envíe primero estos datos
- Material principal del tablero y espesor
- Tamaño máximo del panel
- Un plano o archivo de producción representativo
- Cantidad requerida de tableros por turno
- País de destino
Solo solicitamos información más detallada del proyecto cuando afecta la línea
Después de la evaluación inicial de compatibilidad, nuestro ingeniero puede solicitar el patrón de perforación, la distribución de la planta, el proceso actual de software/datos, el sistema de extracción de polvo, el suministro eléctrico y los equipos posteriores de canteado o perforación.
Esto simplifica el primer paso de la cotización y, al mismo tiempo, proporciona al equipo de ingeniería suficiente información para determinar si RC1 es la máquina adecuada.
Cantidad del pedido, plazo de entrega, embalaje y envío
MOQ
No hay una cantidad mínima de pedido para RC1.
Plazo de entrega de producción
Aproximadamente 45 días después de que se confirmen el pedido y la configuración final. La ingeniería personalizada o los cambios en el pedido pueden afectar el cronograma.
Envío
RC1 se prepara para exportación y normalmente se envía en contenedor. El embalaje final, las condiciones de envío y la responsabilidad de la descarga se rigen por el pedido firmado.
Instalación, garantía y soporte posventa
Quick CNC proporciona manuales, videos de operación, orientación técnica remota y capacitación en línea. Cuando sea necesario, se puede coordinar un servicio presencial pago.
La garantía estándar de la máquina es de un año a partir de su recepción. La cobertura final de la garantía, las exclusiones, los costos de viaje y las responsabilidades de servicio se rigen por el pedido firmado. Las piezas de desgaste, la operación incorrecta, el mantenimiento inadecuado y las modificaciones no autorizadas se gestionan de acuerdo con los términos de garantía acordados.
Preguntas frecuentes
¿Qué integra exactamente la RC1?
La RC1 conecta la carga de tableros, el etiquetado, el taladrado/ranurado inferior, el corte CNC y la descarga para la producción de muebles modulares y mobiliario en tablero.
¿Puede un solo operario manejar la RC1?
Sí, la referencia de producción de la RC1 indica que un solo operario puede manejar la línea conectada. La necesidad de personal fuera de la línea sigue dependiendo del abastecimiento de material, la clasificación, el canteado de cantos, el taladrado secundario y el ensamble.
¿Se garantizan entre 80 y 100 tableros por turno de ocho horas?
Es una referencia de producción para condiciones adecuadas, no una garantía universal. La cantidad de orificios, la longitud de las ranuras, la complejidad del nesting, la trayectoria de la herramienta, la manipulación de los tableros y la capacidad de los procesos posteriores pueden cambiar el resultado.
¿Qué función cumple cada uno de los husillos ATC de 9 kW y 6 kW?
La RC1 está especificada con un husillo ATC de 9 kW y uno de 6 kW. La secuencia exacta de husillos y herramientas para sus operaciones de taladrado, ranurado y corte debe indicarse en la oferta técnica de la configuración confirmada.
¿La RC1 reemplaza una taladradora de seis caras?
No automáticamente. La RC1 está claramente diseñada para integrar el taladrado y ranurado inferior con el corte. Si sus tableros requieren muchos orificios horizontales en los cantos, orificios verticales o taladrado en varias caras, revisamos si aún se requiere un centro de taladrado CNC de seis caras después de la línea.
¿Qué es el sistema de control Quick Custom?
Quick Custom es la designación del sistema de control especificado para la RC1. Su oferta técnica debe identificar el controlador/HMI y el software o la interfaz de datos incluidos en la configuración confirmada.
¿Puede la RC1 trabajar con nuestro software de producción de muebles?
La compatibilidad del software se confirma a partir de su proceso de datos real. Envíe un archivo de producción representativo o describa el flujo actual de diseño, nesting, etiquetado y datos CNC para comprobar la interfaz requerida antes del pedido.
¿Cuáles son los principales materiales adecuados?
El MDF, el tablero aglomerado, el contrachapado y los tableros melaminados para muebles son los principales materiales de aplicación de la RC1. Los demás materiales deben evaluarse por separado en lugar de suponer que son adecuados para la misma configuración de producción.
¿Qué debemos enviar para la primera cotización?
Comience con el material y el espesor del tablero, el tamaño máximo del tablero, un plano o archivo de producción representativo, la cantidad requerida de tableros por turno y el país de destino.
Cuéntenos qué tablero utiliza, cuánto necesita producir y qué proceso desea eliminar
Ya sea que su problema actual sea la manipulación manual de tableros, el volteo repetido, el etiquetado por separado, el taladrado entre máquinas o un cuello de botella en el corte, Quick CNC puede comparar ese flujo de producción con la RC1 y preparar la configuración correcta de la línea.
Primer paso: material + espesor + tamaño del tablero + un archivo de producción + tableros por turno + destino.
