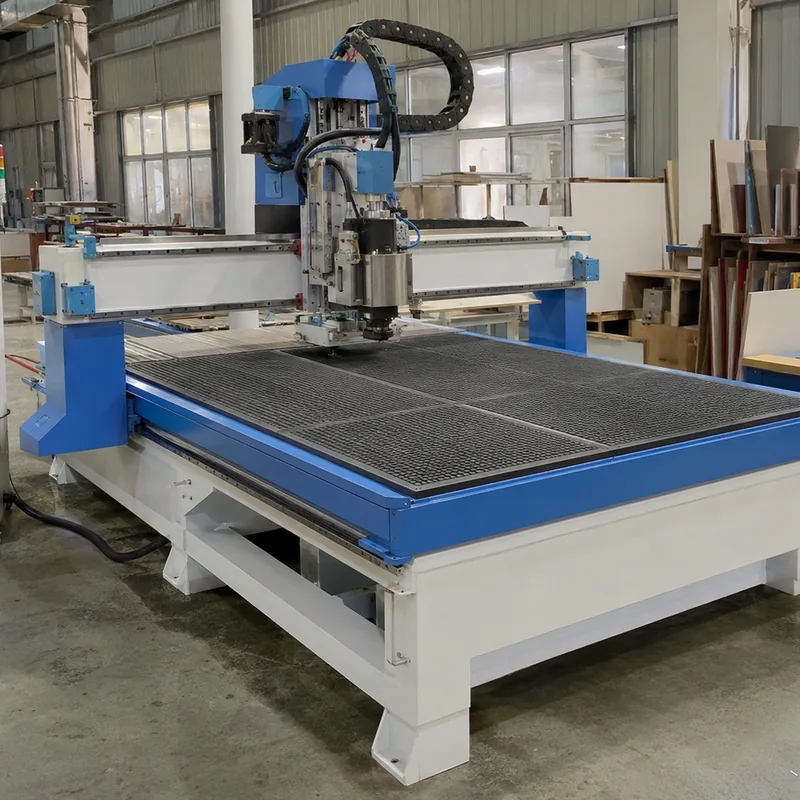

ماكينة راوتر CNC للخدمة الشاقة بمقاس 1325 / 4×8
ماكينة راوتر CNC للخدمة الشاقة 1325 K45MT
صُممت K45MT لأعمال الأثاث والأبواب والألواح والنجارة حسب الطلب، عندما تكون سعة الألواح الكاملة وعملية الإنتاج البسيطة بتغيير الأدوات يدويًا هما الخيار المناسب. ويوفر هيكلها الفولاذي المتين، ومشوار العمل البالغ 1300 × 2500 × 200 mm، ومغزل التشغيل (spindle) المبرد بالهواء بقدرة 6 kW، وطاولة التفريغ، ووحدة التحكم المحمولة DSP A11 منصة عملية لتنفيذ عمليات القطع المتكرر وعمل الأخاديد وتشكيل المحيط والنقش على قطع العمل المسطحة.
إذا كانت معظم البرامج تستخدم أداة قطع واحدة أو تتطلب تغيير الأدوات من حين لآخر فقط، فإن K45MT تحافظ على بساطة العملية. أما إذا كانت كل البرامج المعتادة تتطلب استخدام عدة أدوات قطع بشكل متكرر، فإن ماكينة راوتر CNC مع تغيير آلي للأدوات ATC هي الخيار الأنسب قبل أن يصبح تغيير الأدوات يدويًا عنق زجاجة في الإنتاج.
الملاءمة للإنتاج
مصممة لأعمال النجارة باستخدام الألواح الكاملة وإنتاج القطع المسطحة
الأثاث والأبواب
أبواب الخزائن وألواح الأثاث ومكونات الطاولات والألواح الزخرفية وغيرها من قطع العمل المسطحة التي تتطلب القطع أو عمل الأخاديد أو الجيوب أو تشكيل المحيط أو النقش.
الألواح والمواد المتنوعة
الخشب وMDF والخشب الرقائقي وألواح الخشب الحبيبي والميلامين والأكريليك وPVC والرغوة والمواد المركبة المناسبة. تظل إمكانية تشغيل الألومنيوم اللين مشروطة بالأدوات والتثبيت والتحقق من خلال عينة.
تشغيل بتغيير يدوي للأدوات
الأنسب للبرامج التي تستخدم أداة قطع واحدة أو تتطلب تغييرات عرضية فقط، مع تحميل وتفريغ يدويين يظلان متوافقين مع الإنتاجية المطلوبة.
هيكل للخدمة الشاقة
تشغيل مستقر بمقاس 4×8 للقطع والتخديد والنقش المتكرر
يفرض القطع المتكرر للألواح حملاً مستمراً على الإطار والجسر والأدلة ونظام تثبيت قطع العمل. تستخدم K45MT إطاراً فولاذياً متيناً وأدلة خطية مربعة ونظام حركة بمحركات خطوية مع مشغلات Leadshine وطاولة تفريغ، للحفاظ على تركيز الماكينة على التشغيل المستقر للأجزاء المسطحة بدلاً من الاقتصار على النقش الخفيف.

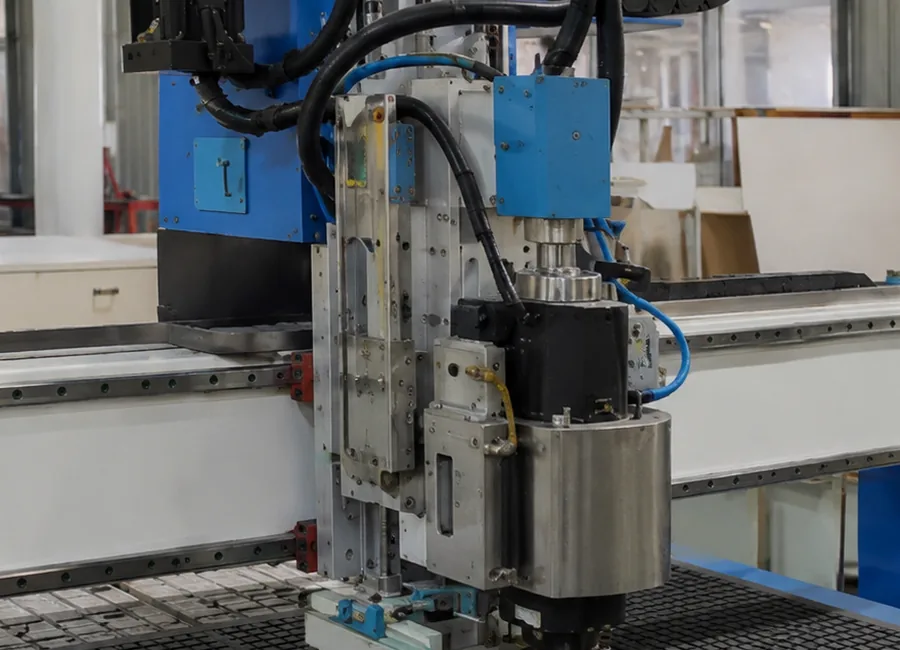

يمنح مغزل التشغيل (spindle) المبرّد بالهواء بقدرة 6 kW الماكينة قدرة قطع مناسبة لمهام تشغيل الأخشاب الأثقل، لكن قدرة مغزل التشغيل ليست سوى جزء واحد من العملية. ولا يزال قطر أداة القطع والمادة والعمق في كل تمريرة وبروز الأداة ودورة التشغيل والتشطيب المطلوب عوامل تحدد إعداد التشغيل الصحيح.
هل K45MT هي الماكينة المناسبة لإنتاجك؟
تُعد K45MT مناسبة عندما
- تكون سعة ألواح كاملة بمقاس 4×8 / 1325 مطلوبة.
- تكون الأجزاء مسطحة في الغالب وتُشغّل من الأعلى.
- يشكّل القطع والتخديد وتفريغ الجيوب وتشكيل المحيط والنقش معظم الأعمال.
- يكون استخدام أداة قطع واحدة أو إجراء تغييرات يدوية عرضية فقط لأداة القطع أمراً معتاداً.
- يتوافق التحميل والتفريغ اليدويان مع الإنتاجية المطلوبة.
- يمكن للتثبيت بالتفريغ أو لتركيبة تثبيت مساعدة تثبيت الجزء بأمان.
اختر تكوينًا آخر عندما
- تكون هناك حاجة متكررة إلى عدة أدوات قطع ضمن برنامج اعتيادي واحد.
- يهيمن ثقب مواضع الوصلات بكثافة أو عمل الثقوب الأفقية على العملية.
- يكون التحميل ووضع الملصقات والتفريغ آلياً أمراً مطلوباً.
- تحتاج قطعة العمل إلى شقوق سفلية أو وصول متزامن متعدد المحاور.
- لا يمكن تثبيت الأجزاء الصغيرة أو المسامية أو غير المنتظمة بأمان على إعداد الطاولة المقترح.
المواصفات الفنية
المواصفات الفنية لـ K45MT
| البند | K45MT | ما يعنيه ذلك في الإنتاج |
|---|---|---|
| نوع الماكينة | ماكينة راوتر CNC ثلاثية المحاور بمغزل تشغيل واحد | تشغيل على طاولة مسطحة مع تغيير يدوي للأدوات. |
| مشوار التشغيل | 1300 × 2500 × 200 mm | تشغيل ألواح كاملة من فئة 1325 / 4×8. تمثل قيمة 200 mm شوط المحور، وليست سماكة مضمونة للمادة. |
| مغزل التشغيل | مغزل تشغيل مبرد بالهواء بقدرة 6 kW | تدعم مهام تشغيل الأخشاب الأثقل عند مواءمة أداة القطع والعمق وسرعة التغذية بشكل صحيح. |
| نظام الدفع | محرك خطوي مع مشغل Leadshine | تهيئة بسيطة للتحكم في الحركة لهذه المنصة. |
| وحدة التحكم | وحدة تحكم يدوية DSP A11 | تحكم من جانب الماكينة دون إبقاء جهاز كمبيوتر متصلاً أثناء التشغيل العادي. |
| الطاولة | طاولة تفريغ | تثبيت سريع لمواد الألواح المسطحة المناسبة. |
| نظام التفريغ | تكوين مرجعي لمضخة بقدرة 7.5 kW | يعتمد التثبيت على المساحة محكمة الإغلاق، وحالة لوح التضحية، ومسامية اللوح، واستراتيجية القطع النافذ. |
| أقصى سرعة للحركة السريعة | 35,000 mm/min | هذه قيمة لحركة الماكينة وليست ضمانًا للإنتاجية. |
| أقصى سرعة قطع | 25,000 mm/min | تعتمد سرعة التغذية الفعلية أثناء القطع على المادة، وأداة القطع، والعمق، وجودة التشطيب، والعمر المستهدف للأداة. |
| التوجيه الخطي | أدلة خطية مربعة | تدعم الحركة المنضبطة للجسر والمحاور. |
| الخيارات | نظام شفط الغبار، وخيار محور رابع دوّار، ومقاسات عمل بديلة | لا تُضف هذه الخيارات إلا عندما تتطلبها قطعة العمل أو عملية المصنع. |

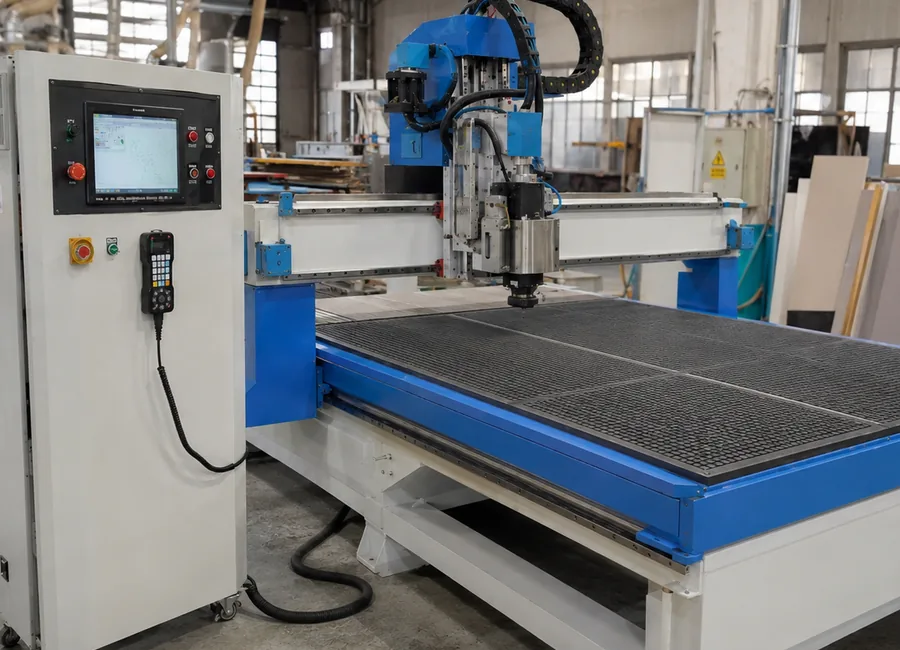

الهيكل والتصنيع
هيكل ثقيل، وحركة خطية، وتثبيت بالتفريغ
صُمم هيكل K45MT لتنفيذ أعمال راوتر متكررة على 3 محاور بدلًا من الأتمتة المعقدة. يدعم الهيكل الثقيل الجسر والطاولة، وتتحكم الأدلة الخطية المربعة في حركة المحاور، بينما توفر طاولة العمل بالتفريغ دعمًا واسعًا للمواد اللوحية.
يجب أن يتيح المخطط الكامل للمصنع مساحة لوصول الصيانة حول الماكينة، ومسار تحميل خاليًا من العوائق، ومساحة كافية لشفط الغبار والوصول إلى التوصيلات الكهربائية ومناولة المواد.
خيارات التجهيز
اختر التكوين وفقًا لمتطلبات العمل

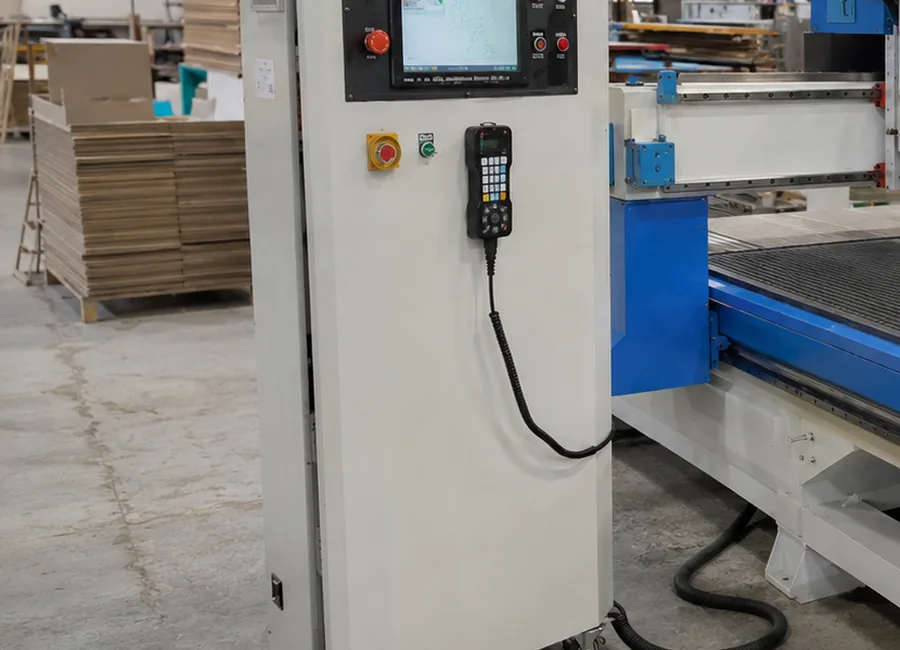

وحدة تحكم محمولة DSP A11
أرسل اسم برنامج CAM وبرنامجًا نموذجيًا حتى يمكن فحص إعدادات المعالج اللاحق ووحدة التحكم قبل الإنتاج.

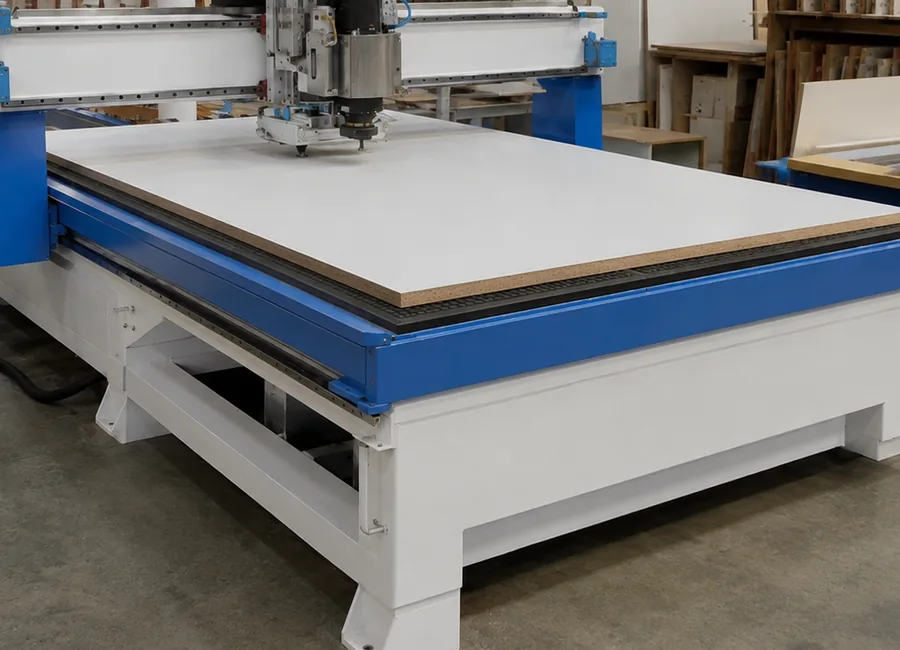

تثبيت قطع العمل بالتفريغ
يكون التثبيت بالتفريغ فعالًا مع ألواح MDF والخشب الرقائقي والميلامين وغيرها من المواد اللوحية المسطحة المناسبة. وقد تتطلب القطع الصغيرة أو الألواح المسامية أو الخامات الملتوية أو قطع العمل غير المنتظمة جسور تثبيت، أو طبقة رقيقة متبقية، أو مشابك، أو تجهيزات تثبيت مخصصة.
شفط الغبار والعمل الدوّار
يجب تحديد سعة نظام شفط الغبار وفقًا للمادة ومدة التشغيل. ويمكن إضافة خيار محور رابع دوّار للأعمال الأسطوانية المناسبة بعد تأكيد القطر والطول والمادة والخصائص المطلوبة.
المقاسات المخصصة والتكامل مع المصنع
مشوار العمل القياسي لماكينة K45MT هو 1300 × 2500 × 200 mm. ويمكن لـ Quick CNC تهيئة الماكينة بمقاسات بديلة عندما تتجاوز الألواح أو القطع المتكررة نطاق العمل القياسي.
يجب تأكيد الجهد الكهربائي وعدد الأطوار والتردد في وجهة التشغيل قبل الإنتاج. كما يجب أن يراعي المخطط النهائي نظام شفط الغبار، وموضع وحدة التحكم، وحركة المواد، ووصول المشغّل، والخلوص اللازم للصيانة.
أدوات القطع ووسائل التثبيت
طابق أداة القطع وطريقة التثبيت مع المادة
| المادة / المهمة | اتجاه العملية النموذجي | النقطة الرئيسية المطلوب تأكيدها |
|---|---|---|
| MDF / ميلامين | القطع، والأخاديد، والجيوب، والقطاعات الجانبية | تكسّر الحواف، وشفط الغبار، وتثبيت القطع الصغيرة. |
| خشب رقائقي | القطع، والشقوق، والأخاديد، والقطاعات الجانبية | تمزق القشرة، والفراغات، وتآكل أداة القطع. |
| خشب مصمت | التشكيلات الجانبية، والجيوب، والأعمال الزخرفية | اتجاه الألياف، والرطوبة، والعُقد، واستواء قطعة الخام، وتثبيتها. |
| أكريليك / PVC | القطع والنقش | الحرارة، وتصريف الرايش، وهندسة أداة القطع، وجودة التشطيب. |
| الرغوة / المواد المركّبة | القطع والتشكيل | التحكم في الغبار أو الرايش، واستخدام أدوات مخصصة للمادة. |
| الألومنيوم اللين | القطع أو النقش المشروط | الأدوات، والتثبيت، وعمق القطع، والتحكم في الرايش، والتحقق باستخدام عينة. |
يُنصح باختبار عينة ممثلة عندما تكون جودة تشطيب السطح، أو تثبيت القطع الصغيرة، أو استخدام مادة غير مألوفة، أو تلبية متطلبات أبعاد محددة أمرًا مهمًا.

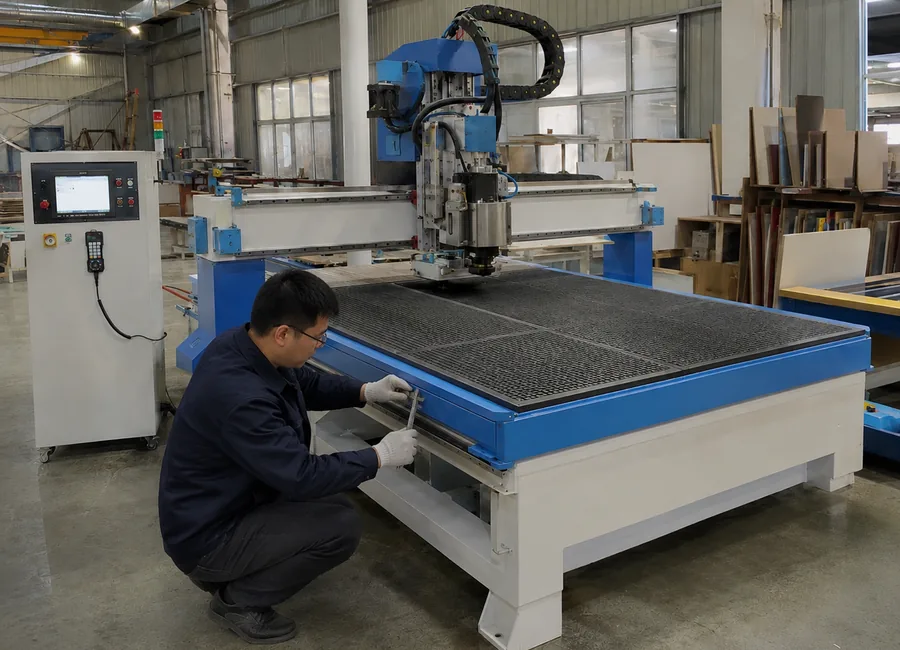

فحوصات ما قبل الشحن
فحوصات الماكينة قبل الشحن
يتم تجميع K45MT وفحصها قبل الشحن. وتعتمد الفحوصات المطبقة على مغزل التشغيل، والطاولة، ووحدة التحكم، والجهد الكهربائي، والخيارات النهائية المشمولة في الطلب.
قد تشمل أعمال ما قبل الشحن المعتادة حركة المحاور، ووظائف تحديد الموضع المرجعي، وتشغيل مغزل التشغيل، وعمل نظام التفريغ، والوظائف الكهربائية، وتشغيل زر الإيقاف في حالات الطوارئ، والحالة الظاهرية للتجميع، وتشغيل عينة ممثلة عندما يكون ذلك جزءًا من خطة القبول المتفق عليها.
لا تُنشر قيم الدقة المقيسة، أو مدة التشغيل المتواصل، أو نتائج العينات إلا عندما يدعم سجل الماكينة المعني هذا الادعاء.
تغيير يدوي للأدوات، أم ATC، أم معدات ثقب مخصصة؟
الاحتفاظ بنظام تغيير الأدوات اليدوي في K45MT
استخدم هذه المنصة عندما تستخدم معظم البرامج أداة قطع واحدة أو لا تتطلب سوى تغييرات عرضية. فهي تحافظ على بساطة الماكينة عندما لا تزيل الأتمتة الإضافية اختناقًا فعليًا في الإنتاج.
الانتقال إلى ATC
إذا كانت التغييرات المتكررة لأدوات القطع تعطل كل مهمة اعتيادية، فإن ماكينة راوتر CNC مع ATC تقلل التوقفات اليدوية المرتبطة بتغيير الأدوات وإعادة ضبط طول الأداة.
الانتقال إلى معدات الثقب
يمكن تنفيذ عمليات ثقب محددة بمغزل التشغيل من الجانب العلوي على K45MT ما دام عدد الثقوب ضمن نطاق عملي. أما ثقوب الموصلات الكثيفة، والثقب الأفقي، والتشغيل من ستة جوانب، فتتطلب بنية مخصصة للثقب.

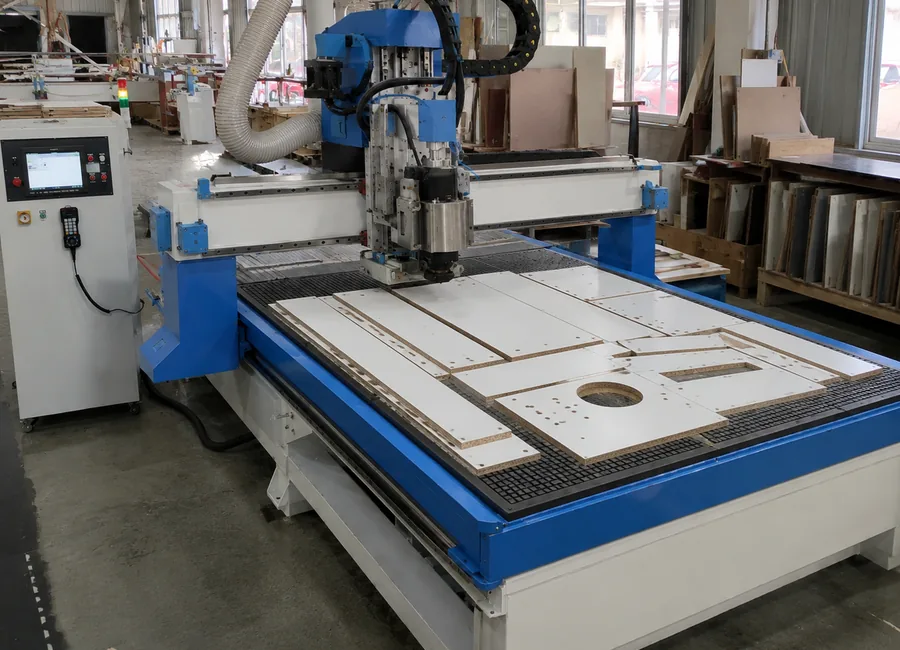

عملية الإنتاج

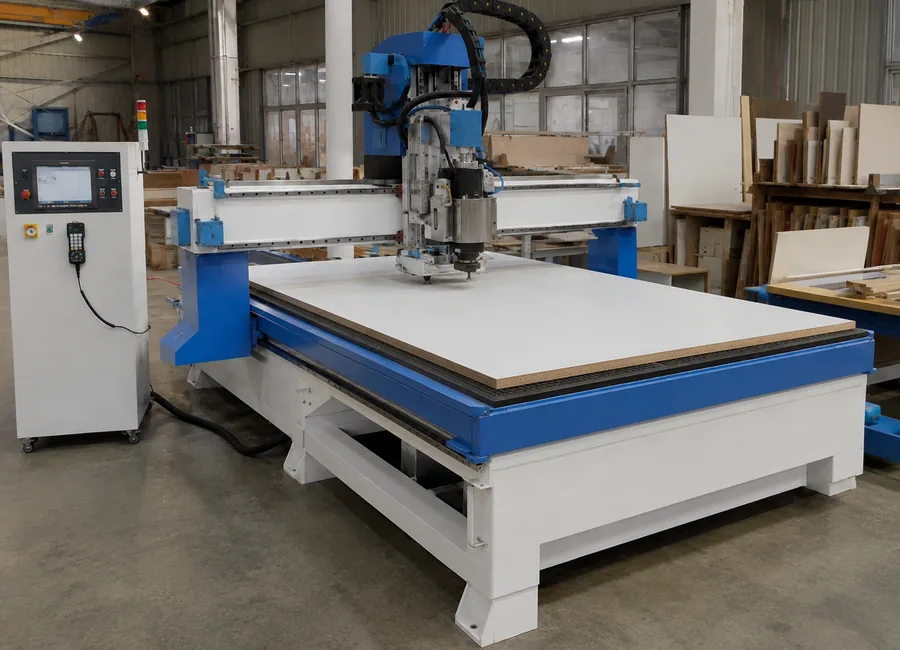

سيناريو إنتاج نموذجي باستخدام K45MT
حمّل MDF أو الخشب الرقائقي أو الميلامين أو قطعة خام مستوية من الخشب الصلب على الطاولة، وحدد نقطة أصل قطعة العمل، ونفّذ قص المحيطات أو الأخاديد أو الجيوب أو النقش، ثم أفرغ القطعة النهائية لإجراء الصنفرة أو تلبيس الحواف أو الثقب الجانبي أو التجميع حسب الحاجة.
تكون عملية الإنتاج هذه في أفضل حالاتها عندما لا يتوقف البرنامج بصورة متكررة لاستخدام أدوات قطع مختلفة. وإذا أظهر ملف CAM عدة تغييرات لأدوات القطع في كل مكوّن اعتيادي، فأعد تقييم اختيار الماكينة قبل اعتماد الطلب نهائيًا.
التصنيع والجودة
من التجميع إلى فحص ما قبل الشحن
تُصنّع Quick CNC معدات CNC في جينان منذ عام 2006. يمر طلب K45MT بمراحل تأكيد التكوين، والتجميع، وإعداد الأنظمة الكهربائية، وفحوصات الماكينة، والتعبئة، والتحضير للشحن.
تستند قيم القبول الدقيقة إلى سجل الماكينة ونطاق الطلب المتفق عليه. ولا تُستخدم معدات المصنع العامة أو الصور المُنشأة كدليل على نتيجة قياس محددة لماكينة K45MT.
بيانات طلب عرض السعر
أرسل تفاصيل العمل التي تؤثر في تكوين الماكينة
قطعة العمل وعملية التشغيل
- المادة والسُمك.
- أكبر لوح أو قطعة عمل.
- أصغر جزء نهائي.
- متطلبات القطع والتفريز والنقش والثقوب.
- عدد أدوات القطع المستخدمة في برنامج اعتيادي واحد.
الإنتاج والمصنع
- رسم أو ملف DXF أو CAD أو صورة توضيحية.
- الإنتاج المستهدف يوميًا أو لكل وردية.
- برنامج CAM ووحدة التحكم المفضلة، إن كان ذلك ذا صلة.
- بلد الوجهة والجهد الكهربائي وعدد الأطوار والتردد.
الطلب والإنتاج والشحن
كمية الطلب
لا يوجد حد أدنى ثابت لكمية طلب هذه الماكينة.
مهلة الإنتاج
حوالي 45 يومًا بعد تأكيد الطلب والتكوين. ولا تشمل هذه المدة وقت الشحن الدولي.
التعبئة والتجهيز للتصدير والشحن
تُجهَّز الماكينة للتصدير وفقًا للتكوين النهائي، وتُشحن عادةً في حاوية.
التركيب والضمان ودعم ما بعد البيع
قبل التركيب
تحقق من مصدر الطاقة في المصنع، والتأريض، ونظام شفط الغبار، وحالة الأرضية، ومسار التفريغ، وطريقة الرفع، ومساحة الوصول اللازمة للخدمة، ومتطلبات محطة عمل CAM.
نطاق الخدمة
يمكن لـ Quick CNC توفير الأدلة، ومقاطع فيديو التشغيل، والإرشاد الفني عن بُعد، والتدريب عبر الإنترنت، وإرشادات الصيانة، واستكشاف الأعطال وإصلاحها، وتنسيق قطع الغيار. ويمكن لـ Quick CNC ترتيب خدمة مدفوعة في الموقع عندما يتطلب المشروع ذلك.
تقدم Quick CNC ضمانًا قياسيًا للماكينة لمدة عام واحد من تاريخ استلامها. وتخضع تفاصيل التغطية والاستثناءات وقطع الغيار والشحن والسفر والعمالة ومسؤوليات الخدمة للاتفاقية النهائية الموقعة.
أسئلة شائعة حول K45MT
هل K45MT مناسبة لأبواب الخزائن وألواح الأثاث؟
نعم. صُممت لتشغيل الأجزاء المسطحة بالراوتر، مثل القطع وعمل الأخاديد والجيوب والتشكيلات والنقش. أما حفر عدد كبير من ثقوب الوصلات أو المناولة الأوتوماتيكية للألواح، فيتطلبان تجهيزًا آخر لإنتاج الأثاث.
لماذا يُستخدم مغزل تشغيل بقدرة 6 kW ومبرّد بالهواء؟
يوفر مغزل التشغيل بقدرة 6 kW لماكينة K45MT قدرة قطع مناسبة لتطبيقات النجارة الأثقل، لكن العملية النهائية تظل معتمدة على قطر الأداة والعمق والمادة ودورة التشغيل والتشطيب المطلوب.
متى ينبغي أن أختار ATC بدلًا من ذلك؟
اختر ATC عندما تؤدي التغييرات المتكررة لأدوات القطع إلى تعطيل معظم البرامج المعتادة. وإذا كان العمل يُنجز بأداة قطع واحدة أو بتغييرات يدوية من حين إلى آخر، فتظل K45MT المنصة الأبسط.
هل يمكن لطاولة التفريغ تثبيت الأجزاء الصغيرة؟
ليس تلقائيًا. يعتمد التثبيت على المساحة محكمة الإغلاق، ومسامية المادة، وحالة لوح التضحية، ومناطق التفريغ، وتسلسل القطع النافذ. وقد تحتاج الأجزاء الصغيرة إلى ألسنة تثبيت أو طبقة رقيقة متبقية أو مشابك أو تجهيزات تثبيت.
هل يمكن لماكينة K45MT حفر ثقوب الخزائن؟
يمكنها تنفيذ عمليات حفر محددة من الجانب العلوي باستخدام مغزل التشغيل عندما يظل عدد الثقوب ضمن نطاق عملي. أما ثقوب الوصلات الكثيفة أو الحفر الأفقي أو التشغيل من ستة جوانب، فينبغي تنفيذها باستخدام معدات حفر مخصصة.
هل يعني مشوار المحور Z البالغ 200 mm إمكانية تشغيل قطعة بسُمك 200 mm؟
لا. يعتمد الارتفاع المتاح للمادة على الطاولة، ولوح التضحية، وتجهيزة التثبيت، وبروز أداة القطع، ومقدمة مغزل التشغيل، وموضع الرجوع الآمن.
هل يمكنها تشغيل الألومنيوم اللين؟
لا يمكن النظر في تشغيل الألومنيوم اللين إلا بعد التأكد من أداة القطع وتثبيت قطعة العمل وعمق القطع والتحكم في الرايش ونتيجة العينة. ولا تُطرح K45MT بوصفها مركز تشغيل للمعادن الثقيلة.
هل يمكنني استخدام برنامج CAM الحالي لدي؟
عادةً، إذا توفر معالج لاحق متوافق مع وحدة التحكم المحددة. أرسل اسم البرنامج وإصداره وبرنامجًا نموذجيًا قبل الإنتاج.
تشغيل الماكينة
شاهد K45MT أثناء التشغيل
استخدم فيديو الماكينة المرفق لمراجعة مغزل التشغيل، والجسر، وطاولة العمل، ونمط التشغيل العام قبل إرسال تفاصيل الإنتاج.
أخبرنا بما تريد إنتاجه
أرسل نوع المادة، والأبعاد، والرسم، وعدد الأدوات، ومتطلبات الثقوب، والإنتاجية المستهدفة، والبرنامج، ومواصفات الطاقة الكهربائية في الوجهة. ستُعد Quick CNC تكوين K45MT وعرض السعر بناءً على متطلبات العمل الفعلية. إذا كانت العملية تتطلب ATC، أو وحدة ثقب مخصصة، أو بنية مختلفة للماكينة، فسيُنقل عرض السعر إلى المنصة الأكثر ملاءمة قبل بدء الإنتاج.
