K4 · Production de meubles à quatre broches

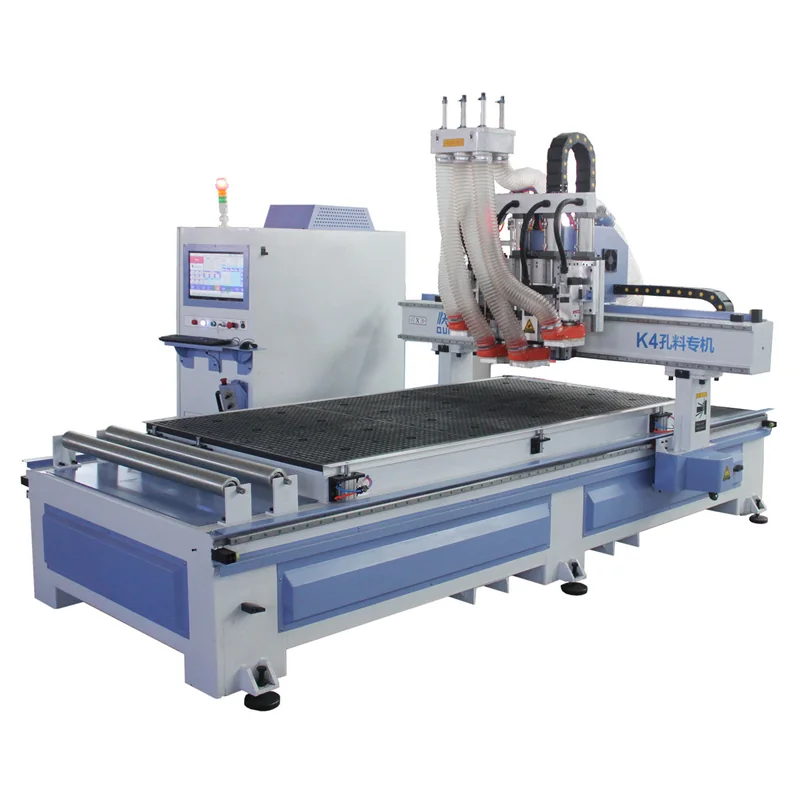

Fraiseuse CNC multi-têtes K4 pour la fabrication de meubles
Gardez quatre outils couramment utilisés prêts sur quatre broches indépendantes et enchaînez les opérations répétitives de coupe, de rainurage et de perçage avec moins d'arrêts manuels pour changer d'outil. Le K4 est conçu pour la fabrication quotidienne de caissons, de portes et de composants de meubles nécessitant un process stable avec plusieurs outils.
Envoyez le plan, le matériau, les outils habituellement utilisés dans un programme et l'objectif de production par équipe. Quick CNC peut configurer le plan d'outils à quatre broches en fonction de la séquence de production réelle.
Dans quels cas le K4 est-il le plus adapté à la production de meubles ?
Le K4 est particulièrement adapté aux travaux répétitifs sur panneaux et meubles, lorsque le même petit groupe d'outils est utilisé encore et encore. Au lieu de s'arrêter pour changer manuellement de fraise, chaque broche peut rester prête pour une opération différente.
Applications principales
Panneaux de meubles, pièces de dressing, portes, étagères, composants de meubles, rainures répétitives, usinage de profils et opérations de perçage.
Matériaux principaux
Le MDF, le contreplaqué, les panneaux de particules, les panneaux mélaminés et le bois massif sont les principaux matériaux pour la fabrication de meubles et de caissons.
Matériaux en panneaux secondaires
L'acrylique, le PVC, les plastiques, les panneaux composites en aluminium, la mousse et les composites adaptés peuvent être usinés avec la fraise, le maintien et la stratégie d'aspiration des poussières ou d'évacuation des copeaux appropriés.
Usinage adapté de l'aluminium tendre
Le fraisage léger d'un aluminium tendre adapté nécessite d'adapter l'alliage, l'épaisseur, l'outil, l'évacuation des copeaux, la méthode de maintien et les paramètres de coupe à la pièce réelle avant le lancement de la production régulière.
Quatre broches préparées transforment les changements d'outils en séquence de production
La K4 n'utilise pas de magasin d'outils. Quatre variateurs indépendants commandent quatre broches, ce qui permet au programme d'appeler la broche préparée nécessaire pour l'opération suivante. La configuration de la machine utilise deux broches pour la découpe et le rainurage, et deux pour les opérations de perçage.
L'affectation exacte des fraises dépend du plan de la pièce. L'avantage en production est le plus important lorsque la plupart des travaux réutilisent les trois ou quatre mêmes opérations.
Choisissez la K4 lorsque le processus correspond — pas seulement parce qu'elle possède quatre broches
La K4 convient particulièrement lorsque
- Un programme standard utilise régulièrement trois ou quatre outils.
- La fabrication de meubles ou de portes combine découpe, rainurage et perçage.
- Les changements manuels de fraise interrompent un cycle de production répétitif.
- Une zone de travail de classe 4 × 8 couvre les panneaux et les pièces habituels.
- La gamme de production est suffisamment stable pour conserver une affectation cohérente des broches.
Choisissez une autre configuration de machine lorsque
- Un programme nécessite régulièrement plus de quatre outils — une fraiseuse CNC avec changement automatique d'outils est généralement plus flexible.
- Les perçages horizontaux denses ou sur plusieurs faces de meubles sont prédominants — une perceuse CNC ou un centre de perçage CNC six faces constitue généralement une meilleure solution.
- Le chargement automatique, le déchargement, l'étiquetage et le flux des panneaux sont les principaux objectifs — passez à une cellule de nesting ou à une ligne de production.
- La plupart des travaux utilisent une seule fraise — une fraiseuse à broche unique peut être plus simple.
Caractéristiques de la fraiseuse CNC multi-broche K4
| Élément | Caractéristique K4 | Signification pour la production |
|---|---|---|
| Modèle | K4 | Fraiseuse CNC multi-broche à quatre broches. |
| Zone de travail | 1220 × 2440 × 200 mm | Travaux sur panneaux et composants de meubles de classe 4 × 8. |
| Dimensions de la machine | 2400 × 3200 × 1900 mm | Utilisez cette emprise au sol pour prévoir l'espace d'installation et l'accès pour la maintenance. |
| Résolution de repositionnement | 0,02 mm | Spécification du système de mouvement ; les résultats sur la pièce finie dépendent également de l'outillage, du matériau, du maintien, du programme et de l'état de la machine. |
| Déplacement X/Y | Entraînement par crémaillère et pignon | Mouvement sur l'axe longitudinal pour le fraisage de panneaux. |
| Déplacement Z | Entraînement par vis à billes | Positionnement vertical de la broche. |
| Guidage linéaire | Guidage carré de 25 mm | Assure le guidage des axes sur la structure de la machine. |
| Vitesse maximale | 45 000 mm/min | Spécification de course de la machine, et non valeur de production d'une pièce finie. |
| Vitesse de coupe maximale | 35 000 mm/min | La vitesse de coupe réelle dépend du matériau, de la fraise, de la profondeur et de l'exigence de finition. |
| Broche 1 | HSD 6 kW, 18 000 tr/min | Position de fraisage haute puissance pour les travaux de coupe ou de rainurage adaptés. |
| Broche 2 | Broche de 6 kW, 18 000 tr/min | Deuxième position de fraisage haute puissance. |
| Broches 3 et 4 | 2,2 kW chacune, 18 000 tr/min | Utilisé dans le plan d'outils K4 pour les travaux de perçage. |
| Moteurs d'entraînement | Servomoteur Yaskawa, 850 W | Système de servomoteurs pour le positionnement répété des axes. |
| Commande | Syntec | Commande la séquence d'usinage à quatre broches. |
| Table | Table à vide avec pompe de 7,5 kW | Maintien des panneaux pour la découpe, le rainurage et le perçage. |
| Spécification électrique | CA 380 V, 50–60 Hz, triphasé | Indiquez la destination et l'alimentation électrique de l'usine avant la production afin que le plan électrique soit correctement défini. |
| Commande / interface | G code / USB 2.0 | Transfert des programmes et exécution CNC. |
| Logiciel | Alphacam inclus avec la machine | Le post-processeur et la configuration des programmes doivent correspondre aux fichiers de production réels. |

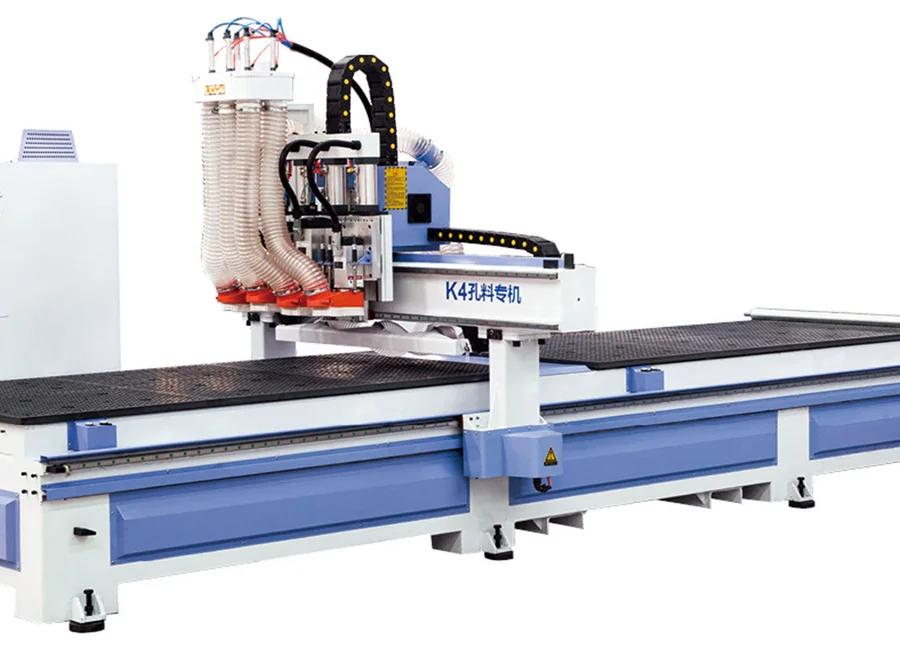

Structure de machine conçue pour les travaux répétitifs sur panneaux
La K4 associe un bâti robuste à un déplacement X/Y par crémaillère et pignon, un entraînement de l'axe Z par vis à billes, des guidages carrés de 25 mm et des servomoteurs Yaskawa. La table à vide et la pompe de 7,5 kW maintiennent les panneaux et les pièces à usiner, tandis que la tête à quatre broches suit la séquence programmée.
Plateforme de déplacement stable
Le bâti, les guidages linéaires et le système d'entraînement assurent la répétition des opérations de découpe, de rainurage et de perçage sur toute la zone de travail.
Maintien des panneaux
Les performances du système à vide dépendent du martyr, des zones, de la porosité du panneau, de la taille de la pièce et de l'état de l'étanchéité. Les petites pièces ou les matériaux poreux peuvent nécessiter un plan de maintien différent.

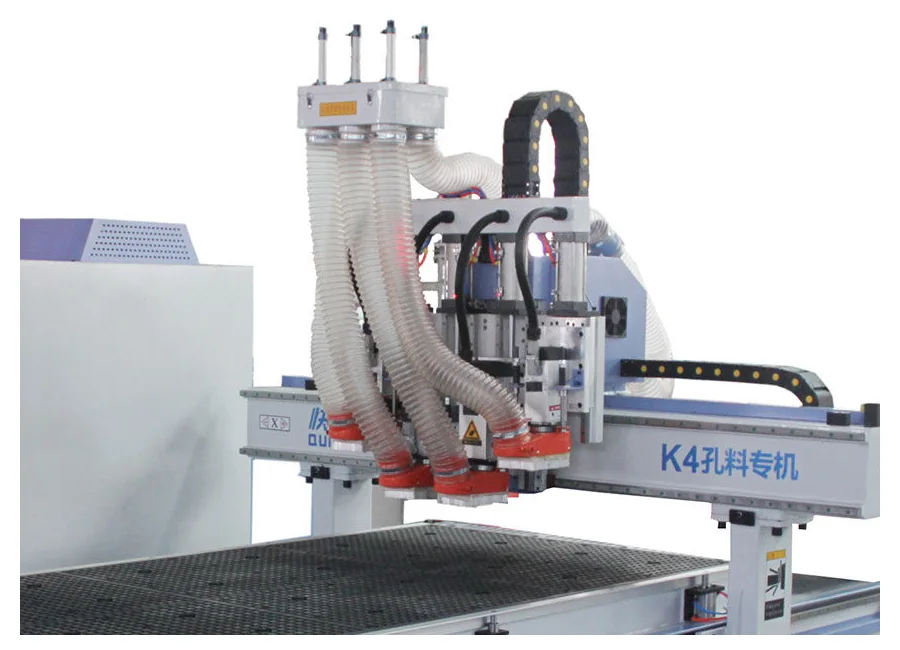

Configurez les quatre broches selon vos travaux les plus fréquents
Affectation des outils
Configurez les quatre positions en fonction des opérations de découpe, de rainurage, de profilage et de perçage les plus courantes, plutôt que pour une tâche spéciale occasionnelle.
Option double poste
Une configuration à double poste est disponible lorsque l'organisation de la production bénéficie de positions distinctes pour le chargement et l'usinage. La configuration finale doit tenir compte de la taille des pièces, du flux de travail de l'opérateur et de l'espace au sol.
Électricité et aspiration
La tension, la fréquence, la phase, le système d'aspiration des poussières et les besoins en air comprimé de l'usine doivent être intégrés au plan de la machine avant la production.
La personnalisation commence par la pièce, pas par une liste d'options
Envoyez-nous la pièce qui détermine la production quotidienne ainsi que le processus qui provoque le plus d'interruptions. La configuration de la machine pourra alors être conçue autour du matériau, de la taille de la pièce, de la séquence d'outils, des besoins en perçage, du maintien, du parcours logiciel et des conditions de l'usine.
Planifiez la séquence de découpe, de rainurage et de perçage avant la construction de la machine
Exemple de plan d'outillage pour panneau de meuble
| Fonctionnement | Orientation typique des outils |
|---|---|
| Usinage du contour du panneau | Fraise de compression ou fraise hélicoïdale sélectionnée en fonction du panneau et de la finition des chants. |
| Rainures / fentes | Fraise droite ou de compression dimensionnée selon la largeur et la profondeur de la rainure. |
| Perçages répétés | Outil de perçage affecté à l'une des broches de perçage. |
| Deuxième perçage / usinage récurrent | Utilisez la quatrième broche pour l'opération suivante, lorsqu'elle est suffisamment fréquente pour justifier un outil préparé. |
Le type d'outil, le diamètre, l'avance, la vitesse et la profondeur sont définis en fonction du matériau, du plan et des exigences de finition.
Découvrez la fraiseuse CNC multi-broches K4
Comment Quick CNC prépare la machine avant son expédition
La production de Quick CNC comprend des contrôles des composants, de l'assemblage, de l'installation électrique, du fonctionnement et de l'emballage. Pour un projet K4, l'essai de la machine doit porter sur la séquence de broches commandée, le déplacement des axes, le fonctionnement de la commande Syntec, le maintien par vide ainsi que sur les véritables opérations de découpe, de rainurage ou de perçage importantes pour votre usine.
Envoyez-nous le plan d'un panneau représentatif ainsi que le matériau lorsque le résultat d'usinage ou la séquence du cycle est déterminant. Nous pouvons préparer la séquence de broches et l'essai de la machine à partir d'une pièce représentative de votre production.
K4 contre fraiseuse CNC monobroche, fraiseuse CNC avec changement automatique d'outils, machine de nesting et centre de perçage CNC six faces
| Besoin de production | Solution de départ la plus adaptée | Pourquoi |
|---|---|---|
| Principalement une fraise, avec des changements manuels occasionnels | Fraiseuse CNC monobroche | Une machine plus simple lorsque le programme ne nécessite pas de séquence fixe avec plusieurs outils. |
| Trois ou quatre outils utilisés de façon répétée pour les travaux de fabrication de meubles, de portes ou de caissons | Fraiseuse CNC multi-broches K4 | Les broches préparées réduisent les arrêts répétés pour les changements manuels d'outils. |
| De nombreux outils sur des programmes variables | Fraiseuse CNC avec changement automatique d'outils | Un magasin d'outils offre une plus grande capacité d'outillage et une plus grande flexibilité des programmes. |
| Découpe de panneaux complets avec chargement, déchargement et étiquetage | Cellule de nesting ou ligne de production de meubles | L’automatisation, le flux des matériaux et l’étiquetage deviennent les principales exigences de production. |
| Perçages rapprochés sur les côtés, les chants et plusieurs faces des meubles | Perçage CNC / perçage six faces | Une architecture dédiée au perçage est mieux adaptée aux configurations de perçage sur plusieurs faces. |
Panneau de meuble représentatif : là où quatre outils préparés réduisent le plus les interruptions
Prenons l’exemple d’un panneau latéral de meuble nécessitant une découpe de contour, une rainure pour panneau arrière et deux opérations de perçage récurrentes. Sur une fraiseuse à broche unique, l’opérateur peut devoir interrompre le processus plusieurs fois pour changer d’outil. Sur la K4, les quatre outils peuvent rester prêts sur des broches distinctes et le programme enchaîne la séquence requise.
Le gain réel de production dépend du nombre d’opérations, des changements d’outils, du nombre de perçages, du matériau, du temps de chargement et de la diversité des pièces. Envoyez-nous la pièce habituelle et l’objectif de production par équipe afin d’estimer le processus en fonction de votre usine.
Du plan de votre pièce à une configuration K4 prête pour la production
Pièce et processus
Commencez par le meuble, la porte ou la pièce de mobilier représentatif et répertoriez chaque opération de découpe, de rainurage, de perçage et de mise en forme.
Plan d’outillage et de maintien
Associez les quatre positions de broche aux outils les plus utilisés, puis vérifiez le maintien par vide, les plus petites pièces et la porosité des panneaux.
Intégration à l’usine
Définissez le chemin de commande/logiciel, l’alimentation électrique, l’aspiration, la production cible, l’accès pour la maintenance et la destination d’expédition avant la production.
Envoyez ces informations pour obtenir un devis K4 pertinent
- Produit principal et un plan représentatif
- Matériau et épaisseur
- Plus grand panneau ou pièce
- Plus petite pièce finie
- Opérations de découpe, de rainurage, de perçage et de fraisage requises
- Outils utilisés dans un programme standard
- Orientations des perçages et diamètres de forets récurrents
- Objectif de production par poste
- Tension électrique de l'usine, aspiration des poussières et alimentation en air disponible
- Pays de destination et délai de livraison requis
Commande, délai de production, emballage et logistique
Devis de la machine configurée
Le devis est établi en fonction du plan de broche et d'outillage, des options requises, de la configuration électrique du pays de destination et des besoins en services, plutôt qu'à partir d'une liste de machines standard.
Environ 45 jours
Le délai de production standard est d'environ 45 jours après confirmation de la commande et de la configuration de la machine. Le délai de transport maritime est distinct.
Emballage pour l'exportation
La machine est préparée pour l'expédition à l'export et est normalement transportée par conteneur. Les détails de l'emballage et de l'expédition sont coordonnés avec la destination.
Installation, garantie d'un an et service après-vente
Notre équipe de service vous accompagne pour les conseils d'installation, la formation des opérateurs, le dépannage et la coordination des pièces détachées. Pour la K4, la prise en main par l'opérateur doit couvrir l'utilisation de Syntec, l'affectation de la broche, le réglage des outils, l'utilisation de la table à vide, la lubrification, l'aspiration des poussières et la maintenance courante.
Garantie standard : un an. Les modalités de service sont définies en fonction de la configuration de la machine et de la destination.
FAQ sur les fraiseuses CNC multi-têtes
Quelle est la différence entre la K4 et une fraiseuse CNC avec changement automatique d’outils ?
La K4 dispose de quatre outils montés sur quatre broches distinctes et passe de l’une à l’autre parmi ces broches préparées. Une fraiseuse CNC avec changement automatique d’outils utilise un magasin d’outils et offre généralement davantage de flexibilité lorsqu’un programme nécessite plus de quatre outils.
Les quatre broches coupent-elles en même temps ?
Non. La K4 est configurée pour passer séquentiellement d’une broche à l’autre selon les différentes opérations. Elle ne doit pas être confondue avec les machines multi-têtes qui utilisent plusieurs têtes simultanément sur des pièces identiques répétées.
1 220 × 2 440 mm convient-il aux panneaux de meubles ?
Cette dimension couvre les travaux courants sur des panneaux de classe 4×8. Envoyez-nous les dimensions du plus grand panneau habituellement traité, de la plus petite pièce finie ainsi que toute exigence concernant le bridage ou le dégagement par rapport aux chants, afin de planifier correctement le processus utilisable.
Le K4 peut-il réaliser des perçages pour les meubles ?
Oui. Le plan d'outils du K4 utilise deux des quatre broches pour les opérations de perçage. Envoyez le plan de perçage, les orientations, les diamètres et les profondeurs afin d'adapter la méthode de perçage à la pièce.
0,02 mm signifie-t-il une tolérance de 0,02 mm sur la pièce finie ?
Non. La valeur de 0,02 mm correspond à la résolution de repositionnement. Le résultat sur la pièce finie dépend de la fraise, de l'étalonnage, du maintien de la pièce, du matériau, du programme, des conditions thermiques et de la méthode de mesure.
Comment estimer la capacité de production ?
Utilisez une pièce type. Comptabilisez le chargement, les trajectoires de coupe, les rainures, les perçages, les appels de broche et le déchargement, puis comparez le processus calculé au nombre de pièces requis par poste. Envoyez le plan et l'objectif de production afin de planifier le processus en fonction de votre mix de production.
Le K4 peut-il usiner l'acrylique, le PVC ou l'aluminium tendre ?
L'acrylique, le PVC, les plastiques et les composites adaptés peuvent être usinés avec la fraise et le plan de maintien appropriés. L'usinage d'un aluminium tendre adapté nécessite un outillage spécifique au matériau, une bonne évacuation des copeaux, un maintien adapté et des paramètres de coupe appropriés.
Quels logiciels et quelle commande le K4 utilise-t-il ?
La machine utilise la commande Syntec, le code G et l'USB 2.0 ; Alphacam est indiqué avec la K4. Envoyez votre configuration CAO/FAO actuelle afin que le post-processeur et la méthode de transfert des fichiers puissent être adaptés avant la production.
Commencez par la pièce de meuble ou d'agencement que vous produisez le plus souvent
Envoyez le plan, le matériau, les quatre opérations les plus courantes et l'objectif de production. Quick CNC peut configurer l'affectation des outils de la K4, le sens du maintien par aspiration, le parcours logiciel, les exigences de l'usine et le devis autour de la production réellement effectuée au quotidien.
Envoyez la pièce et l'objectif de production
