Comment améliorer la précision du perçage CNC

Précision du perçage CNC

Si vos perçages CNC ne sont pas alignés, ne commencez pas par modifier au hasard les paramètres de la machine. Vérifiez d’abord la référence du plan, puis le positionnement du panneau, son maintien, l’état du foret et de la pince, la référence Z, l’évacuation des copeaux et le premier panneau fini.

Commencez ici : classez les perçages par direction avant de rechercher la cause sur la machine. Les perçages verticaux, latéraux, horizontaux, pour charnières et pour connecteurs ne relèvent pas toujours du même procédé d’usinage. Une fraiseuse CNC standard peut assurer des perçages occasionnels par le dessus. Si les perçages latéraux, les retournements répétés des panneaux ou les plans de perçage denses prédominent, il peut être nécessaire de modifier le flux de production lui-même.

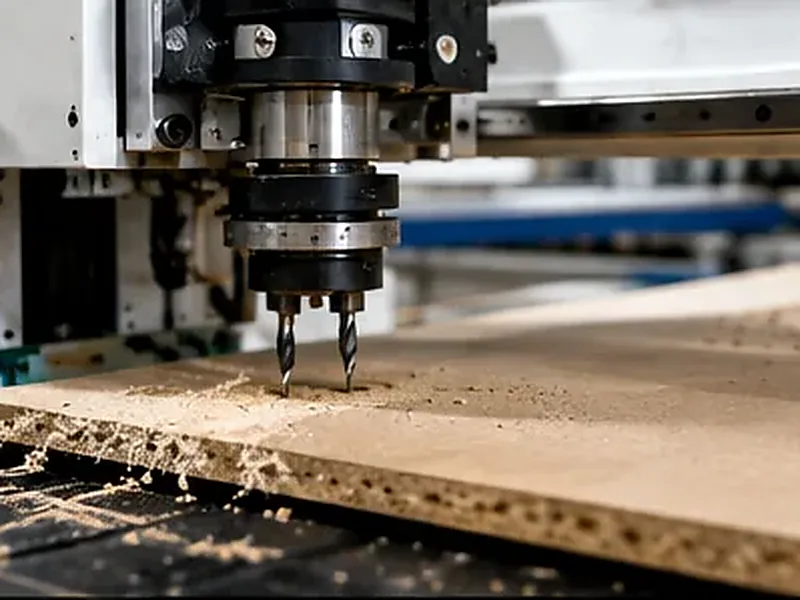

Illustration conceptuelle du perçage CNC sur un panneau à base de bois

Points à vérifier avant de mettre la machine en cause

La référence est-elle correcte ? Une machine peut répéter toute la journée la même position de perçage erronée si la référence du plan, le zéro machine ou la butée du panneau est incorrect.

Le panneau reste-t-il immobile ? Une dépression insuffisante, un martyr irrégulier, un panneau voilé ou un chargement irrégulier peuvent déplacer la pièce, même si les mouvements de la machine sont stables.

Le foret tourne-t-il correctement ? Un foret usé, une pince sale ou un faux-rond excessif peuvent transformer une coordonnée correcte en un perçage surdimensionné ou dévié.

Est-ce le bon procédé de perçage ? Le perçage vertical occasionnel et une ligne de production de meubles comportant de nombreux perçages latéraux sont deux tâches de production très différentes.

La précision d'un perçage ne se limite pas à sa position XY

Un perçage peut être proche des bonnes coordonnées tout en causant des problèmes lors de l'assemblage. Pour les meubles et les panneaux, vérifiez la position, le diamètre, la profondeur, la direction du perçage, la qualité des chants et la répétabilité du résultat sur l'ensemble du lot.

Points à vérifier	Ce que cela signifie	Pourquoi c'est important
Position du perçage	Le centre du perçage se trouve à la bonne position par rapport à la bonne référence.	Les perçages pour tourillons, excentriques, connecteurs, taquets d'étagère et charnières doivent être alignés avec le panneau correspondant.
Diamètre du perçage	Le diamètre fini assure l'ajustement nécessaire à la quincaillerie.	Des perçages surdimensionnés ou sous-dimensionnés peuvent entraîner un jeu de la quincaillerie ou compliquer l'assemblage.
Profondeur du perçage	Les perçages borgnes s'arrêtent à la profondeur requise.	S'il est trop peu profond, le connecteur risque de ne pas s'insérer correctement ; s'il est trop profond, le foret peut traverser la face visible.
Direction du perçage	Le perçage débouche sur la bonne face et dans la direction requise.	Un perçage mal référencé ou incliné peut désaligner la quincaillerie.
Qualité des chants	Les zones d'entrée et de sortie restent suffisamment propres.	La mélamine, le placage et les autres panneaux décoratifs révèlent rapidement les éclats en sortie de perçage.
Répétabilité	Le résultat reste stable d'un panneau à l'autre.	Un seul bon échantillon ne signifie pas grand-chose si le reste du lot ne s'assemble pas de la même manière.

Un point à retenir Un déplacement précis de la machine et un perçage fini précis ne sont pas la même chose. Si le point de référence est incorrect, si le panneau bouge ou si le foret dévie, même une machine performante peut produire une pièce défectueuse.

Si les perçages sont incorrects, commencez par le symptôme

Ne modifiez pas plusieurs réglages en même temps. Observez ce que fait réellement le perçage défectueux, puis remontez jusqu'à la cause à partir de là.

Ce que vous voyez	Zone à vérifier en priorité	Commencez ici
L'ensemble du motif de perçage se décale de la même manière	Point de référence, origine ou positionnement du panneau	Point de référence du dessin, origine machine, butées du panneau et référence du panneau fini
Certains panneaux s'ajustent correctement, d'autres non	Déplacement du panneau ou chargement irrégulier	Propreté de la table, martyr, zones de vide, butées et planéité du panneau
Les perçages sont ovales ou trop grands	Foret, pince de serrage, faux-rond ou vibrations	Contrôlez le foret, le porte-outil et la pince de serrage avant de modifier les réglages de la commande
Éclats visibles en surface autour du perçage	État de l'outil, géométrie du foret ou support du panneau	Vérifiez que le foret est adapté au matériau réel du panneau et que le panneau est correctement supporté
La profondeur de perçage varie sur la feuille	Hauteur de table, épaisseur du panneau ou référence Z	Vérifiez la planéité du martyr, l'épaisseur réelle du panneau et le point de référence Z
Le résultat se dégrade lorsque le programme s'exécute plus rapidement	Vibrations, bourrage de copeaux, déplacement du panneau ou charge excessive	Réduisez d'abord la vitesse de l'opération problématique et recherchez une condition d'usinage stable

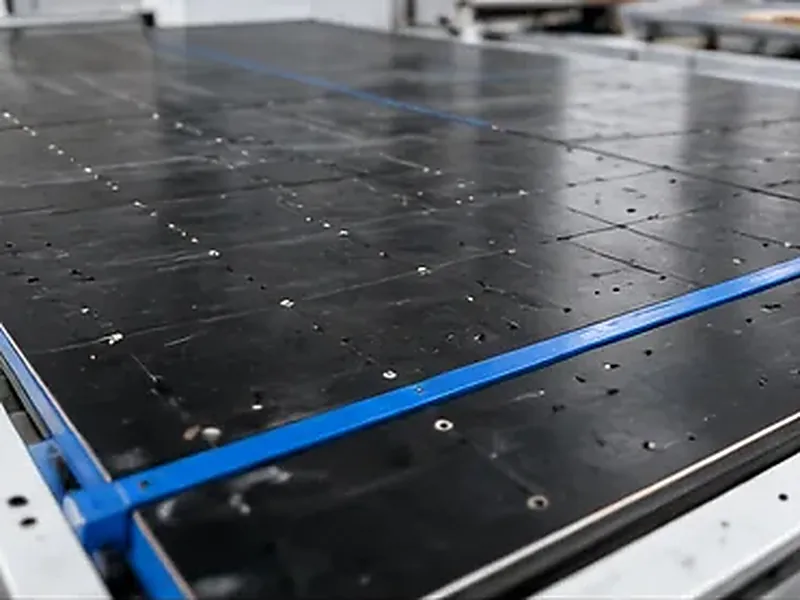

Illustration conceptuelle d'une table de travail à vide maintenant un panneau pendant le perçage CNC

Conseil Si le problème est apparu après un changement de matériau, de foret, de programme ou d'opérateur, considérez le panneau suivant comme un nouveau réglage. Vérifiez à nouveau ce premier panneau avant de lancer la série.

Comment repositionner correctement les perçages

1. Revenez à la référence de cotation du plan

Déterminez à partir de quelle référence les positions des perçages sont mesurées. Il peut s'agir du bord brut du panneau, du bord fini, de la dimension après plaquage de chants, de l'axe de la rainure ou d'une autre caractéristique. Une mauvaise référence peut produire des perçages parfaitement répétables, mais au mauvais endroit.

2. Assurez-vous que le panneau ne peut pas bouger

Nettoyez la table, vérifiez le panneau martyr, utilisez les bonnes zones de vide et rendez le positionnement du panneau répétable. Les pièces étroites et les perçages proches d'un bord nécessitent un soutien suffisant autour de la zone de perçage.

3. Vérifiez le foret et le porte-outil

Examinez l'arête de coupe, la queue, la propreté de la pince, le serrage et le faux-rond. Si un foret est usé ou si la pince est sale, corrigez ce problème avant de modifier les paramètres du servomoteur ou de la commande.

4. Adaptez la méthode de perçage au trou

Le perçage à la broche fonctionne bien lorsque le trou et l'outil sont adaptés à l'application. L'interpolation offre davantage de souplesse pour les diamètres, mais augmente le temps de cycle. Si un panneau de meuble comporte de nombreux perçages répétitifs, un groupe de perçage ou une unité de perçage dédiée peut être plus efficace que de changer les outils de fraisage un par un.

5. Définissez les conditions de coupe en fonction du matériau réel

Le MDF, le contreplaqué, le mélaminé, le panneau de particules, l'acrylique et les matériaux composites ne se comportent pas de la même manière. Commencez par les données du fabricant du foret, puis observez les copeaux, la chaleur, le bruit, le bord du trou, le diamètre et la répétabilité sur le matériau que vous utilisez réellement.

6. Vérifiez l'épaisseur réelle du panneau et la référence Z

Ne partez pas du principe que tous les panneaux d'épaisseur nominale 18 mm sont identiques. Vérifiez le panneau réel, le panneau martyr et la référence Z. La profondeur des perçages borgnes pour charnières et connecteurs doit être contrôlée avant de poursuivre la production.

7. Validez le premier panneau comme pièce finie

Mesurez les perçages importants à partir de la bonne référence de cotation, puis montez la quincaillerie ou assemblez les panneaux correspondants. Si une correction est nécessaire, consignez le programme, le foret, le matériau et la modification afin de pouvoir reproduire le résultat à l'équipe suivante.

Ne validez pas le processus à partir d'un seul bon perçage Vérifiez plusieurs positions sur le panneau réel et assurez-vous que la quincaillerie ou la pièce correspondante s'ajuste correctement. Un seul perçage propre au milieu du panneau ne prouve pas que l'ensemble du processus de perçage est correct.

Quand une fraiseuse CNC suffit-elle — et quand faut-il changer de type de machine ?

Commencez par deux éléments : les faces qui doivent être percées et la part habituelle du perçage dans le cycle. Ces deux questions vous en disent généralement plus que la puissance de la broche ou qu'une longue liste d'options.

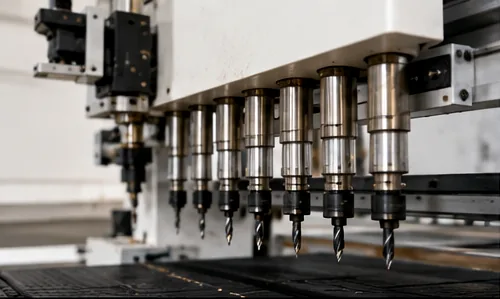

Illustration conceptuelle d’un groupe de perçage utilisé pour des perçages verticaux répétitifs

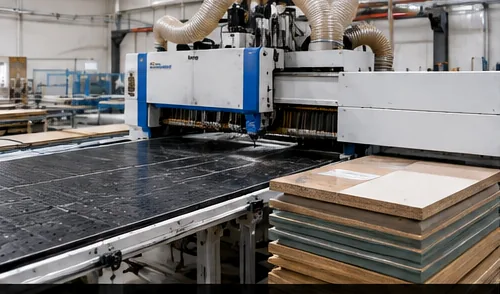

Illustration conceptuelle d’une machine CNC de nesting pour l’usinage de panneaux de meubles

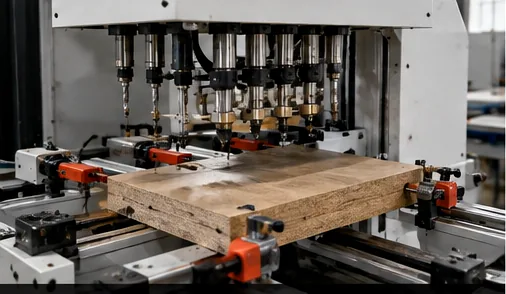

Illustration conceptuelle d’une machine de perçage CNC six faces pour panneaux de meubles

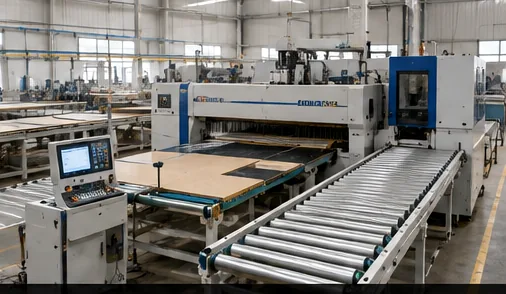

Illustration conceptuelle d’une ligne de production de meubles pour le perçage et la découpe CNC

Votre production habituelle	Commencez par	Raison
Perçages verticaux occasionnels associés à un fraisage général	Fraiseuse CNC standard	Inutile de complexifier le processus lorsque le perçage ne représente qu'une faible part du travail.
Le fraisage, le rainurage et le perçage utilisent plusieurs outils dans un même programme	Fraiseuse CNC avec changement automatique d'outils	Le changement automatique d’outils réduit les interruptions, mais ne corrige pas à lui seul un mauvais réglage du perçage.
Découpe de panneaux complets pour meubles avec perçages répétés sur la face supérieure	Centre CNC de nesting avec capacité de perçage adaptée	La découpe, le rainurage et le perçage vertical peuvent rester dans le même flux de panneaux.
Les portes ou pièces de meuble nécessitent un maintien flexible et du perçage	Machine CNC PTP	Le maintien par composants peut offrir un meilleur accès qu’une table de nesting plane pour ce type de travail.
Les panneaux de meubles nécessitent régulièrement des perçages sur les faces supérieure, inférieure, latérales et horizontales	Centre de perçage CNC six faces	Elle réduit les retournements répétés et le repositionnement manuel entre les opérations de perçage.
Le chargement, l’étiquetage, le perçage, la découpe et le déchargement ralentissent tous la production	Ligne de production de perçage et de découpe	Le goulot d’étranglement ne se situe plus au niveau d’une seule opération de perçage ; c’est tout le flux de panneaux.

Ne changez pas de machine simplement parce qu’il y a du perçage Si votre fraiseuse CNC actuelle perce déjà avec précision les trous requis et que le perçage ne représente qu’une petite partie du cycle, il n’est peut-être pas nécessaire de la remplacer. Changez de type de machine lorsque les directions de perçage, la manutention des panneaux ou le volume de perçage sont devenus le véritable goulot d’étranglement.

Pas certain qu’il s’agisse d’un problème de réglage ou de machine ?

Envoyez-nous le matériau du panneau, ses dimensions, le schéma de perçage, les faces à percer et ce qui ne va pas. Nous pouvons d’abord distinguer le problème de réglage du problème de processus avant d’envisager une autre machine.

Montrez-nous votre schéma de perçage

Détails de la machine à vérifier pour le perçage

Une fois que vous savez quels trous doivent être réalisés et depuis quelles faces, il devient beaucoup plus facile d’évaluer la configuration de la machine. Tous les travaux ne nécessitent pas chaque option.

Unité de perçage Déterminez si le perçage à la broche suffit ou si des trous répétés justifient un groupe de perçage, une tête de perçage, du perçage horizontal ou un usinage six faces.

Maintien du panneau Choisissez les zones de vide, les brides, les pods ou les butées de positionnement en fonction de la forme du panneau et de la direction du perçage.

Porte-outils Le foret, la queue, le porte-outil et la pince sont tous importants. Un faux-rond important au niveau de l’outil peut se retrouver directement dans le trou fini.

Flux des panneaux Le chargement, le déchargement, la lecture des codes-barres et l’étiquetage deviennent importants lorsque c’est la manutention des panneaux — et non la vitesse de découpe — qui ralentit la ligne.

Programme et données Le plan, le programme de perçage, les correcteurs d’outils, les données du code-barres et la référence machine doivent tous correspondre au même repère du panneau.

Contrôle de la pièce finie Déterminez comment vous contrôlerez les perçages qui influent réellement sur l’assemblage : position, profondeur, compatibilité avec la quincaillerie et alignement avec le panneau correspondant.

Conseil Si les perçages latéraux sont fréquents, vérifiez exactement comment et où ils seront réalisés. Ne partez pas du principe qu’une machine principalement conçue pour le perçage par le dessus réalisera tous les perçages de chant ou horizontaux sans autre opération.

Contrôlez le panneau fini, pas seulement l’écran de la machine

L’écran de la machine indique où la machine a reçu l’ordre de se déplacer. Le panneau fini indique si l’ensemble du processus a fonctionné.

Contrôlez	Vérifiez	Ce que cela permet de vérifier
Plan	Position, diamètre, profondeur, face, repère et tolérance du perçage	Tout le monde vérifie la même exigence.
Réglage de la machine	Origine, butées, maintien, planéité du panneau et état du foret	Le processus est stable avant toute modification des correcteurs.
Premier panneau	Perçages près des angles, des bords, des zones centrales et des groupes denses	Le contrôle porte sur autre chose qu’un seul perçage facile d’accès.
Compatibilité avec la quincaillerie	Tourillon, connecteur à excentrique, charnière, taquet d’étagère ou autre élément de quincaillerie	Le perçage réalisé est effectivement fonctionnel lors de l’assemblage.
Contrôle répété	Plusieurs panneaux et tout changement d’outil, de programme ou d’opérateur	Les problèmes d’usure et de manipulation sont détectés avant de se propager à tout le lot.

Erreurs courantes qui rendent le problème plus difficile à identifier

Se fier uniquement à la précision annoncée dans la brochure Les chiffres de déplacement de la machine ne remplacent pas un essai de perçage sur panneau fini.

Ignorer les variations entre panneaux L’épaisseur, la planéité, le stratifié et la densité peuvent influer sur la profondeur des perçages et la qualité des chants.

Utiliser la mauvaise référence Le format du panneau brut, le format fini et le format après plaquage des chants peuvent ne pas utiliser la même référence.

Sans tenir compte du martyr Une différence de hauteur sur la table peut entraîner un problème de profondeur pour les trous borgnes.

Chercher à réduire le temps de cycle trop tôt Un programme plus rapide ne constitue pas une amélioration si les panneaux doivent être retouchés ou si l'assemblage est ralenti.

Utiliser une fraiseuse pour résoudre un problème de flux de perçage Si les perçages latéraux et le retournement des panneaux occupent l'essentiel de la production, optimisez le flux de perçage avant d'acheter une fraiseuse plus grande.

Une erreur de production courante : s'attendre à ce qu'une seule fraiseuse réalise tous les perçages

Un panneau de meuble peut nécessiter une découpe, des rainures, des perçages verticaux, des perçages latéraux et des perçages pour connecteurs. Les traiter tous comme une seule opération de fraisage peut entraîner des manipulations supplémentaires qui n'étaient pas évidentes lors du choix de la machine.

Ce qui ne va pas : la découpe et les perçages par le dessus sont réalisés sur la fraiseuse, mais les panneaux doivent encore être déplacés et repositionnés pour les perçages latéraux ou horizontaux.
Pourquoi : le plan de perçage a été traité comme une seule opération, alors que les trous nécessitent un accès par différentes faces.
Ce qu'il faut changer : séparez le plan de perçage par face, puis comparez le nesting avec perçage latéral, le nesting avec perçage six faces ou un flux de production de panneaux plus intégré.
Points à vérifier avant de choisir : les directions de perçage, le volume de perçage latéral, la manutention des panneaux et le volume quotidien habituel de panneaux.

Solution Quick CNC

Si le problème ne se limite plus à la précision du perçage et que vous comparez une autre configuration de production, partez du travail que vous devez réellement réaliser.

Fraisage général et perçages occasionnels Commencez par le Fraiseuse CNC ou Fraiseuse CNC avec changement automatique d'outils plage.

Nesting de meubles et usinage de panneaux Voir le Machine CNC pour la fabrication de meubles plage.

Perçage polyvalent de composants Comparez le Fraiseuse CNC PTP.

Perçage multi-faces de meubles Comparez le Centre de perçage CNC six faces ou Ligne de production de meubles pour le perçage et la découpe CNC RC1.

FAQ

Comment améliorer rapidement la précision du perçage CNC ?

Commencez par confirmer le point de référence du plan, nettoyez et sécurisez la surface de bridage, vérifiez la planéité du panneau, contrôlez le foret et la pince, vérifiez le faux-rond et validez le premier panneau fini avant de modifier les principaux réglages de la machine.

Pourquoi les trous percés par CNC sont-ils mal alignés ?

Commencez par vérifier le point de référence, le positionnement du panneau et le bridage. Contrôlez également le zéro machine, le faux-rond de l'outil et vérifiez si le programme se réfère aux dimensions du panneau brut ou aux dimensions finies après des opérations telles que le placage de chants.

Une fraiseuse CNC peut-elle percer des trous de meubles avec précision ?

Oui. Une fraiseuse CNC peut réaliser le perçage de meubles lorsque les directions de perçage, le foret, le maintien du panneau, le point de référence et le programme sont adaptés au travail. Si le perçage latéral et horizontal intensif représente une part importante de la production quotidienne, le processus peut être mieux adapté à un banc de perçage, une machine PTP ou une machine de perçage six faces.

Un ATC améliore-t-il la précision du perçage ?

Pas à lui seul. L'ATC réduit principalement les changements manuels d'outils et les interruptions entre les opérations. La précision des trous finis dépend toujours de l'état de la machine, du foret, du porte-outil, du maintien du panneau, du programme et du réglage.

Comment réduire les éclats lors du perçage de panneaux mélaminés ou stratifiés ?

Commencez par utiliser un foret adapté et bien affûté, ainsi qu'un bon support de panneau. Vérifiez l'évacuation des copeaux et testez le panneau réel au lieu de vous fier uniquement à un réglage de coupe générique. Validez à la fois le bord visible du trou et l'ajustement de la quincaillerie.

Quand choisir une machine de perçage six faces ?

Envisagez une machine de perçage six faces lorsque les panneaux de meubles doivent régulièrement être percés sur plusieurs faces et que le retournement répété des panneaux ou leur repositionnement manuel ralentit la production. La décision doit être fondée sur la cartographie des perçages et le flux des panneaux, et non simplement sur la volonté de choisir une machine plus complexe.
