Comment empêcher l’acrylique de fondre sur une fraiseuse CNC ?
Commencez par quatre éléments : une fraise O-flute à une dent, tranchante et polie, une avance suffisante pour produire de vrais copeaux, un soufflage d’air ciblé qui dégage le trait de coupe et un maintien qui garde la pièce stable même après l’ouverture du profil. Réglez d’abord ces éléments, et la plupart des problèmes de découpe de l’acrylique seront beaucoup plus faciles à résoudre.
Si la qualité des chants et la gravure sont importantes, l’acrylique coulé est le plus facile pour commencer. L’acrylique extrudé peut également être fraisé, mais il laisse moins de marge d’erreur. Et si le chant commence à fondre, ne réduisez pas automatiquement l’avance : une épaisseur de copeau trop faible peut faire frotter la fraise, chauffer le matériau et ressouder les copeaux dans la coupe.
Que cherchez-vous réellement à résoudre ?
Si l’acrylique fond, s’écaille, blanchit ou bouge pendant la coupe, la réponse n’est pas toujours “ achetez une CNC plus grande ”. Le problème peut venir du panneau, de la fraise, de l’épaisseur de copeau, de l’air, du maintien de la pièce, de l’état de la machine ou simplement d’une configuration inadaptée aux pièces que vous usinez chaque jour.
L’objectif est simple : déterminer d’abord ce qui ne va pas, puis décider si vous avez besoin d’un changement de procédé, d’une autre méthode de maintien ou d’une configuration de fraiseuse différente.
En bref
- L’acrylique coulé offre une plage de fraisage plus large que l’acrylique extrudé.
- Une fraise O-flute mono-dent polie est l’outil de départ par défaut.
- La poudre indique un frottement ; des copeaux formés indiquent que la fraise cisaille la matière.
- Le soufflage d’air fait partie du processus de coupe, ce n’est pas une étape de nettoyage facultative.
- Le vide seul n’est pas fiable pour de nombreuses petites pièces et les découpes traversantes finales.
- Le changement automatique d’outils se justifie par des travaux répétitifs nécessitant plusieurs outils, et non par l’acrylique seul.
Une fraiseuse CNC est-elle le procédé adapté à vos pièces en acrylique ?
Une fraiseuse CNC convient bien lorsque…
- Découpe de contours dans des panneaux d’acrylique transparent, coloré ou opaque
- Poches, rainures, feuillures, fentes et évidements
- Perçages, fraisures et chanfreins
- Lettres d’enseigne, éléments de présentation, gabarits, protections, panneaux et prototypes
- Pièces plus épaisses ou travaux nécessitant plusieurs profondeurs d’usinage
- Travaux multi-outils combinant gravure, détourage et finition des chants
Une fraiseuse CNC peut ne pas être la solution la plus adaptée lorsque…
- Profils décoratifs plats pour lesquels un chant brillant obtenu par découpe laser est l’exigence principale
- Éléments très petits et flexibles qui ne peuvent pas être maintenus en toute sécurité pendant le fraisage
- Chants parfaitement transparents attendus directement après fraisage, sans surépaisseur de finition
- Production en grand volume pour laquelle l’évacuation des copeaux, le chargement ou la finition en aval ne sont pas prévus
- Tout travail qui ne peut pas être protégé, maintenu et débarrassé des copeaux en toute sécurité
Acrylique coulé ou extrudé : lequel choisir ?
Utilisez de l'acrylique coulé pour votre première mise en production lorsque la qualité des chants, la qualité de la gravure et la stabilité du procédé sont importantes. L'acrylique extrudé peut être usiné à la fraiseuse, mais il ramollit et s'encrasse plus facilement. La combinaison acceptable entre l'outil, la charge de copeaux, la profondeur de passe et l'évacuation des copeaux est donc plus limitée.
| Critère de sélection | Acrylique coulé | Acrylique extrudé |
|---|---|---|
| Comportement lors du fraisage | Plus tolérant et plus susceptible de produire des copeaux propres | Plus sensible à la chaleur, au frottement et au soudage des copeaux |
| Application idéale | Enseignes, éléments de présentation, panneaux gravés et travaux de fraisage haut de gamme | Profils sensibles au coût après validation d'un procédé d'essai stable |
| Orientation pour la mise au point | Commencez par cette option pour mettre en place un procédé reproductible | Utilisez un contrôle renforcé des copeaux et une matrice d'essais plus restreinte |
| Points à vérifier | Vérifiez la qualité, l'épaisseur, le film protecteur et le niveau de finition visé | Ne supposez pas que les réglages utilisés pour une plaque coulée s'appliqueront directement |
Le film protecteur peut rester sur la plaque lorsqu'il évite les rayures et ne réduit pas le maintien par le vide, ne se soulève pas vers la fraise et ne gêne pas l'inspection. Testez la combinaison exacte de film et de plaque utilisée en production.
Quelle est la meilleure fraise pour l'acrylique ?
Commencez avec une fraise affûtée, polie, en carbure monobloc, à une dent, à goujure en O et coupe montante. La grande goujure polie laisse suffisamment de place aux copeaux pour s'enrouler et sortir du trait de coupe. Cela réduit la recoupe, le frottement et l'adhérence de la matière sur l'outil.
| Type d'outil | Bon point de départ | Risque principal ou utilisation |
|---|---|---|
| Fraise à une dent, à goujure en O et coupe montante | Choix par défaut | Profils, poches, lettres et la plupart des travaux sur plaques d'acrylique |
| Fraise pour plastiques à deux dents | À utiliser après essais | Nécessite une avance suffisante et un espace d'évacuation des copeaux ; la chaleur augmente rapidement si l'avance par dent est trop faible |
| Fraise pour plastiques à coupe descendante | Configuration spécifique | Peut protéger la surface supérieure, mais pousse les copeaux vers le bas ; l'évacuation des copeaux du trait de coupe doit être validée |
| Fraise en V ou fraise à graver | À utiliser pour des usinages peu profonds | Lettrage, chanfreins et gravure plutôt que détourage sur toute l'épaisseur |
| Fraise à compression pour le bois | Ne pas utiliser par défaut | La géométrie des copeaux conçue pour le bois peut retenir les copeaux de plastique et augmenter la chaleur |
| Fraise émoussée ou endommagée | Remplacer | Augmente le frottement, l'opacification des bords, les éclats et l'adhérence des copeaux |
Quelle vitesse d'avance et quelle vitesse de rotation de la broche utiliser ?
Utilisez l'avance par dent pour définir une plage d'essai plutôt que de copier un régime et une vitesse d'avance universels. La relation de base est :
Vitesse d'avance = avance par dent × vitesse de rotation de la broche × nombre de dents
Exemple : une fraise à une dent à 16 000 tr/min et avec une avance par dent cible de 0,15 mm par dent donne une vitesse d'avance calculée de 2 400 mm/min. Il s'agit d'un exemple de calcul, et non d'un réglage de production final. La valeur correcte doit être validée avec la nuance exacte d'acrylique, l'épaisseur, le diamètre de la fraise, la machine, le maintien de la pièce et la stratégie de passes.
| Observation de la coupe | Ce que cela indique | Ajustement suivant |
|---|---|---|
| Des copeaux bien formés sortent de la coupe | La fraise cisaille la matière et évacue la chaleur | Ajustez finement pour la finition des bords et le résultat dimensionnel |
| Poudre fine ou poussière | L'avance par dent est trop faible et la fraise frotte | Augmentez l'avance ou réduisez la vitesse de rotation de la broche |
| Arête ramollie ou copeaux soudés | La chaleur s'accumule ou les copeaux sont recoupés | Améliorez le soufflage d'air, augmentez la vitesse d'avance, réduisez la vitesse de rotation ou réduisez l'engagement |
| Écaillage ou fissuration | La pression de l'outil, l'entrée dans la matière, les vibrations, les contraintes ou le déplacement de la pièce sont trop importants | Améliorez le soutien, effectuez une entrée en rampe, réduisez l'engagement et inspectez la fraise |
| Marques de broutage | Le maintien de la pièce, la sortie d'outil, le faux-rond ou l'état de la machine sont instables | Corrigez la cause mécanique avant de modifier les réglages |
Une méthode pratique pour usiner l'acrylique
Vous n'avez pas besoin d'une procédure compliquée. Gardez la configuration sous contrôle et ne modifiez qu'une variable principale à la fois.
- Commencez par la pièce réelle. Notez le type d'acrylique, son épaisseur, les dimensions de la pièce, la qualité de chant visée et la présence éventuelle de trous, poches, rainures ou gravures.
- Maintenez correctement la plaque. Utilisez le vide, des brides, du ruban adhésif, des languettes de maintien, une peau résiduelle ou un gabarit selon les dimensions de la pièce. Accordez une attention particulière à ce qui se passe une fois que le profil est entièrement découpé.
- Utilisez une fraise propre pour l'acrylique. Une fraise à goujure en O polie et affûtée, une pince propre et une faible sortie d'outil constituent un bon point de départ.
- Établissez une petite plage d'essai de vitesse d'avance/tr/min. Visez la formation de copeaux, pas de poussière. Si les copeaux se transforment en poudre, la fraise frotte au lieu de couper.

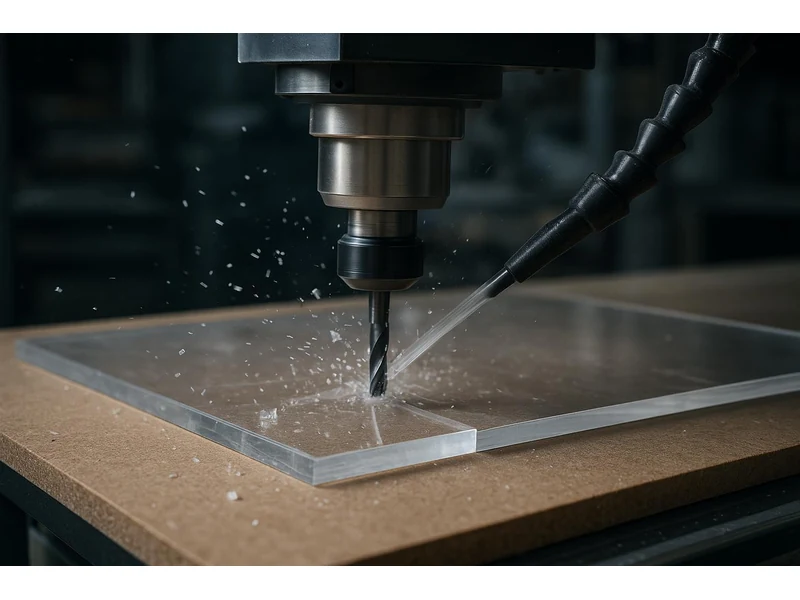

- Soufflez les copeaux hors de la saignée de coupe. Dirigez l'air vers la zone où la fraise travaille. L'aspiration générale seule peut ne pas dégager la coupe assez rapidement.
- Stabilisez la passe finale. Les petites lettres et les petites pièces ne bougent souvent qu'une fois presque détachées. Utilisez donc l'ordre de coupe, des languettes de maintien, une peau résiduelle ou des montages pour les maintenir en place.
- Ajoutez une passe de finition lorsque le chant est important. Laissez une petite surépaisseur lors de l'ébauche et effectuez une passe de finition maîtrisée au lieu d'essayer de tout obtenir en une seule passe profonde.
- Notez ce qui a fonctionné. Enregistrez l'outil, le matériau, la vitesse d'avance, la vitesse de rotation, la profondeur de passe et la méthode de maintien afin que le prochain lot démarre avec une configuration éprouvée.
Comment maintenir les plaques d’acrylique et les petites pièces ?
Le maintien des pièces contribue à la qualité de coupe. Une plaque entière stable peut devenir un ensemble instable de petites pièces dès que la découpe du contour débouche.
| Méthode | Utilisation recommandée | Points à vérifier |
|---|---|---|
| Table à vide | Plaques entières et grandes pièces planes | Vérifiez les zones d’aspiration, les fuites du martyr, la planéité de la plaque et la surface de maintien restante après les découpes débouchantes |

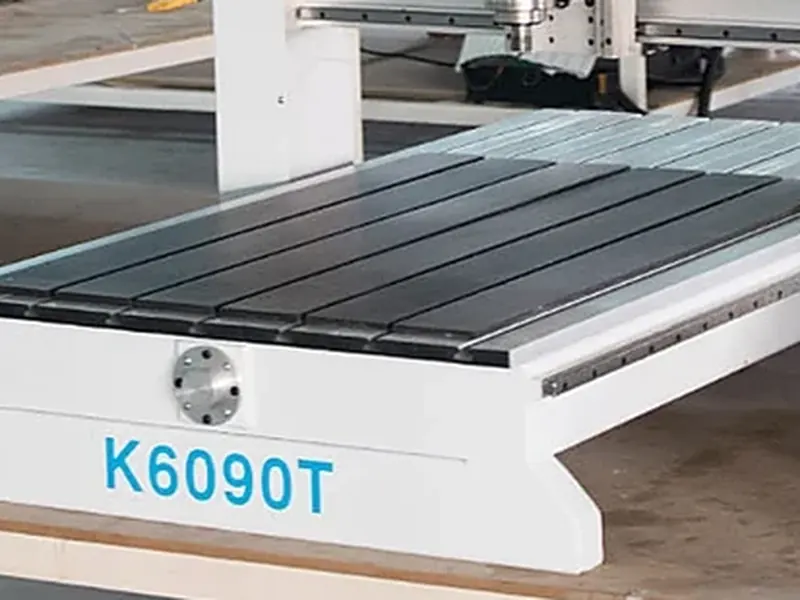

| Rainures en T et brides de serrage | Pièces épaisses, pièces unitaires et petites séries | Intégrez le dégagement des brides dans la simulation FAO |
| Ruban adhésif double face | Plaques fines et petites pièces | Testez l’adhérence, le nettoyage, le film de protection et la compatibilité avec la surface |
| Attaches ou ponts | Lettres et pièces imbriquées | Prévoyez le détachement manuel et la finition des chants |
| Fine couche résiduelle | Petites pièces sur une plaque | Laissez une couche de fond maîtrisée et retirez-la lors d’une passe finale |
| Montage dédié | Pièces répétitives et pièces offrant une surface d’étanchéité limitée | Validez la répétabilité du chargement, l’accès de l’outil et le dégagement nécessaire pour éviter les collisions |
Pourquoi l’acrylique fond-il, s’écaille-t-il ou blanchit-il ?
| Problème | Cause probable | Modification à apporter |
|---|---|---|
| Chant fondu ou collant | Charge copeau trop faible, température élevée, outil émoussé ou copeaux piégés | Augmentez la vitesse d’avance, réduisez la vitesse de rotation, ajoutez un jet d’air ciblé, changez la fraise ou réduisez l’engagement |
| Bord blanc ou trouble | Frottement, reprise de coupe, broutage ou goujure endommagée | Rétablissez la formation des copeaux, améliorez leur évacuation, vérifiez le faux-rond et ajoutez une passe de finition |
| Copeaux soudés dans le trait de coupe | Trop de goujures, mauvaise orientation de l'air ou coupe profonde avec accumulation de copeaux | Utilisez un outil poli à une goujure, dégagez le trait de coupe et réduisez la prise de passe |
| Écaillage à l'entrée | Plongée directe, panneau non supporté ou prise de passe excessive | Utilisez une entrée en rampe, soutenez le panneau et réduisez la charge à l'entrée |
| Fissures près des trous ou des angles | Contraintes dans le matériau, déplacement de la pièce, outil émoussé ou à-coups du parcours d'outil | Utilisez de l'acrylique coulé, améliorez le maintien, contrôlez l'outil et adoucissez le parcours d'outil |
| Les petites pièces bougent | La zone à vide disparaît lorsque le profil est ouvert | Utilisez des attaches, une peau résiduelle, du ruban adhésif, des montages ou un autre ordre de coupe |
| Les dimensions des chants varient | Déflexion de l'outil, faux-rond, maintien insuffisant ou surépaisseur de finition irrégulière | Raccourcissez l'outil, corrigez le faux-rond, stabilisez la pièce et utilisez une passe de finition maîtrisée |
| Du plastique s'accumule sur la fraise | Goujure rugueuse ou émoussée, frottement ou mauvaise évacuation des copeaux | Arrêtez la machine, nettoyez ou remplacez l'outil et corrigez la charge de copeaux avant de redémarrer |
Une fraiseuse CNC peut-elle produire un chant parfaitement transparent sur l'acrylique ?
Une fraiseuse CNC peut produire un chant usiné propre et régulier. Ne promettez pas un chant poli parfaitement transparent directement après chaque processus de fraisage. Le diamètre de l'outil, la géométrie de la fraise, le faux-rond, la rigidité de la machine, le maintien de la pièce, l'évacuation des copeaux, la surépaisseur d'ébauche et la stratégie de finition influencent tous le résultat.
Pour les travaux d'exposition haut de gamme, planifiez le processus complet de finition avant l'établissement du devis. Le processus peut comprendre une passe de finition maîtrisée, suivie d'un raclage, d'un ponçage, d'un polissage ou d'une autre méthode de finition approuvée, réalisée par du personnel formé conformément aux exigences de sécurité applicables.
Quelle configuration de fraiseuse convient réellement à vos travaux sur acrylique ?
Choisissez la machine en fonction des dimensions habituelles des pièces, de la séquence d'outils, de la méthode de maintien et de l'objectif de production. L'acrylique ne nécessite pas automatiquement un ATC ni une grande table. C'est votre production habituelle qui doit déterminer la configuration.
| Si votre production ressemble à ceci | Commencez ici | Points à vérifier |
|---|---|---|
| Petites enseignes, prototypes, plaques nominatives et petites séries | Fraiseuse compacte à trois axes | Enveloppe de la pièce, maintien par rainures en T ou par montage, soufflage d'air et travail avec changement manuel d'outils |
| Panneaux entiers de 1 220 × 2 440 mm et pièces de signalétique imbriquées | Fraiseuse CNC pour panneaux entiers avec zonage du vide adapté | Zone de travail pratique, système de vide, martyr, stratégie pour les petites pièces, espace de chargement et gestion des copeaux |
| Gravure, détourage, chanfreinage et perçage dans un même programme standard | Fraiseuse CNC avec changement automatique d'outils | Liste réelle des outils, système de porte-outils, capacité du magasin, mesure des outils et air comprimé |
| Petites pièces répétitives sur une zone où le vide est insuffisant | Fraiseuse avec montages dédiés ou orientation combinée de la table | Répétabilité du montage, dégagement nécessaire aux brides, temps de chargement et stabilité en fin de coupe |
| Pièces pour lesquelles la qualité des chants et les dimensions sont importantes | Fraiseuse rigide avec une broche stable et une passe de finition maîtrisée | Faux-rond, état de la pince, stabilité des mouvements, diamètre de la fraise, surépaisseur de finition et plan de contrôle |
Pour les petites pièces en acrylique

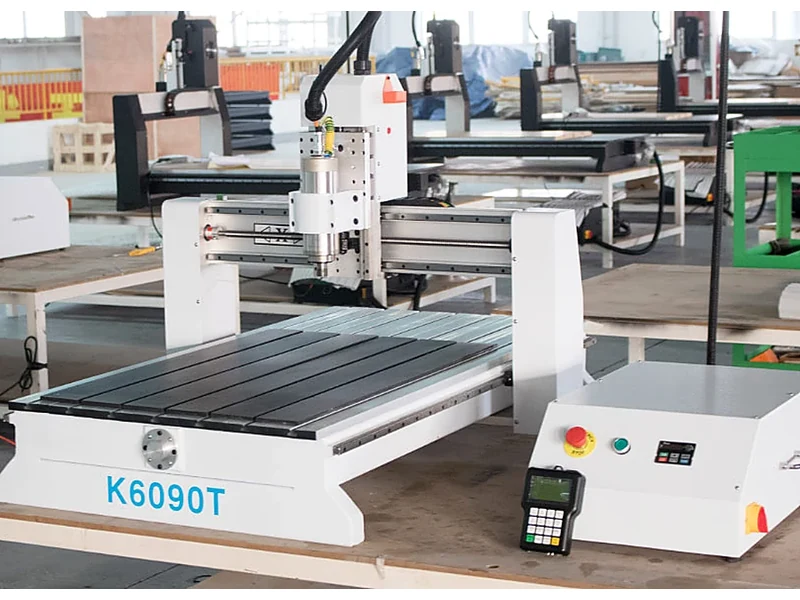

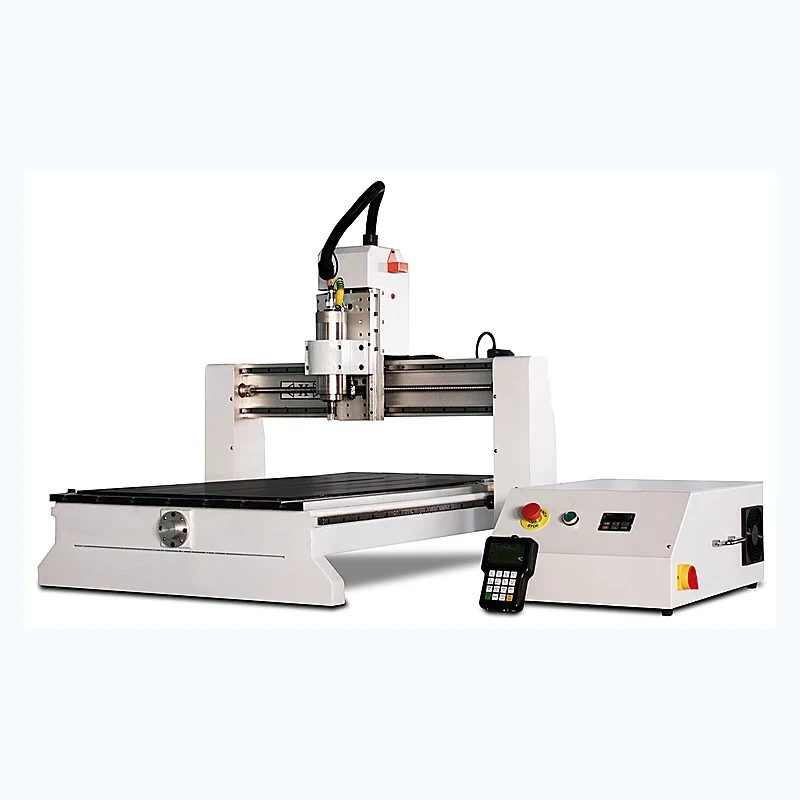

La Quick CNC K6090T est une solution petit format vérifiée, avec une zone de travail de 600 × 900 × 150 mm et un bridage par rainures en T. Elle convient aux enseignes, aux composants en acrylique, aux montages et aux prototypes lorsque la pièce récurrente tient dans l'enveloppe et que le travail habituel ne nécessite pas de changements automatiques d'outils répétés.
Lorsqu'un travail utilise plusieurs outils
lorsque Fraiseuse CNC avec changement automatique d'outils lorsque les outils de gravure, de détourage, de chanfreinage, de perçage et de finition changent régulièrement dans le programme standard. Le changement automatique d'outils réduit les interruptions ; il ne corrige ni une charge de copeaux inadaptée, ni un maintien insuffisant, ni une fraise mal choisie.
Quels autres éléments doivent fonctionner autour de la fraiseuse ?
Un processus répétable pour l'acrylique comprend la machine, la fraise, l'air, le maintien, la stratégie FAO, le contrôle et la finition en aval. Considérer la fraiseuse comme un achat isolé génère des rebuts évitables.
Avant la découpe
- Confirmez le type et l'épaisseur de l'acrylique
- Contrôlez le film et l'état de surface
- Vérifiez la fraise et la pince
- Préparez le montage ou la zone de vide
- Simulez les brides et le dégagement des outils
Pendant la découpe
- Observez les copeaux au lieu de vous fier uniquement au bruit
- Maintenez le trait de coupe dégagé avec un flux d’air ciblé
- Surveillez les plus petites pièces lors de la dernière passe
- Arrêtez la machine si de la matière s’accumule sur la fraise
- Notez la révision du programme testée
Après la découpe
- Inspectez le voile sur les chants et les vibrations
- Mesurez les caractéristiques convenues
- Vérifiez l’accumulation de matière ou les dommages sur l’outil
- Distinguez les défauts d’usinage des exigences de finition
- Enregistrez les réglages approuvés par matériau et par outil
Quelles erreurs courantes en usinage CNC de l’acrylique entraînent des rebuts ?
Un problème courant : les petites lettres en acrylique bougent lors de la dernière passe
- Ce qui se passe
- Une enseigne commence avec un panneau complet qui est bien maintenu sur la table à vide. Après la découpe complète de chaque lettre, les plus petites pièces commencent à pivoter ou à se soulever.
- Pourquoi cela se produit
- La zone de maintien se réduit à mesure que le profil s'ouvre. En parallèle, une mauvaise évacuation des copeaux peut laisser des copeaux chauds dans la saignée : le chant blanchit ou devient pâteux, tandis que la pièce détachée commence à bouger.
- Modification à apporter
- Utilisez une fraise à acrylique monocoupe polie, dirigez un flux d'air ciblé dans la saignée, améliorez le zonage du vide et l'état du martyr, et utilisez une pellicule résiduelle, des attaches ou un meilleur ordre de coupe pour les plus petites pièces.
- Points à vérifier
- La plus petite pièce répétitive doit rester immobile pendant la passe de finition, la fraise doit produire des copeaux bien formés sans accumulation de plastique, et le chant ainsi que les dimensions doivent rester constants sur tout le panneau.
Une méthode simple pour affiner le choix de la machine
Cinq questions simples suffisent généralement pour déterminer la bonne configuration de fraiseuse CNC.
- Quel acrylique usinez-vous ? Coulé ou extrudé, épaisseur courante et dimensions maximales du panneau ou de la pièce.
- Que comprend un travail courant ? Découpe de profils, gravure, perçages, poches, rainures, chanfreins ou plusieurs outils dans un même programme.
- Quelle est la plus petite pièce ? Cela nous indique si le vide seul suffit ou si des attaches, des brides, du ruban adhésif ou des montages doivent être prévus.
- De quelle production avez-vous réellement besoin ? Les petites séries et les prototypes peuvent convenir à une fraiseuse CNC compacte ; une production répétitive avec plusieurs outils peut justifier un changeur automatique d'outils.
- Envoyez-nous un dessin ou une photo de la pièce. À partir de là, Quick CNC peut vous aider à préciser le choix de la table, du maintien des pièces, de l'outillage et des dimensions de la machine, sans rendre la configuration plus complexe que nécessaire.
Parcourez la gamme de fraiseuses CNC Quick CNC, consultez nos pages d'application, ou utilisez le guide de sélection d'une fraiseuse CNC si vous comparez encore différents types de machines.
Références
- ACRYLITE : Méthode appropriée pour le fraisage de panneaux acryliques
- ACRYLITE : Recommandations pour le fraisage et la fabrication
- LMT Onsrud : Finitions haut de gamme lors du fraisage de l'acrylique
Utilisez ces références pour définir une plage d'essais pertinente. Les réglages finaux dépendent toujours de votre matériau, de votre fraise, du maintien de la pièce et de votre machine.
Questions fréquemment posées
Une fraiseuse CNC peut-elle découper de l’acrylique sans le faire fondre ?
Oui. Utilisez une fraise tranchante pour plastiques, une épaisseur de copeau suffisante pour former de vrais copeaux, un soufflage d’air ciblé pour dégager le trait de coupe et un maintien stable de la pièce. La fusion commence généralement lorsque la fraise frotte ou recoupe des copeaux coincés.
Quelle est la meilleure fraise pour l’acrylique ?
Une fraise montante O-flute à une dent, tranchante, polie et en carbure monobloc constitue le meilleur choix de départ polyvalent pour les profils, poches et lettres en acrylique.
L’acrylique coulé ou extrudé est-il préférable pour le fraisage CNC ?
L’acrylique coulé est le meilleur choix de départ, car il offre une fenêtre de procédé plus large et s’usine généralement avec des copeaux plus propres. L’acrylique extrudé peut être fraisé après avoir testé le panneau et la configuration exacts.
Quelle vitesse de rotation et quelle vitesse d’avance utiliser pour l’acrylique ?
Calculez l’avance à partir de l’épaisseur de copeau, du régime et du nombre de dents, puis confirmez-la par une coupe d’essai. N’utilisez pas une valeur d’avance sans connaître le diamètre de la fraise, le nombre de dents, la nuance du matériau, l’engagement par passe, le maintien de la pièce et l’état de la machine.
Pourquoi l’acrylique blanchit-il après une découpe CNC ?
Des chants blancs ou opaques indiquent généralement de la chaleur, du frottement, des copeaux recoupés, des vibrations, une fraise émoussée ou un maintien instable. Rétablissez la formation des copeaux, améliorez l’évacuation, contrôlez le faux-rond et utilisez une passe de finition maîtrisée.
Ai-je besoin d’un soufflage d’air pour fraiser l’acrylique ?
Un soufflage d’air ciblé est fortement recommandé, car il évacue les copeaux du trait de coupe et réduit leur recoupe. L’aspiration générale collecte les copeaux autour de la machine, mais ne dégage pas toujours à elle seule l’arête de coupe.
Une fraiseuse CNC ou un laser est-il préférable pour les enseignes en acrylique ?
Utilisez un procédé laser adapté pour des profils décoratifs plats lorsqu’un chant thermique brillant est l’exigence principale. Utilisez une fraiseuse CNC pour les pièces plus épaisses, les poches, rainures, trous, lamages, chanfreins et composants dimensionnels.
Quand une fraiseuse CNC avec ATC est-elle utile pour l’acrylique ?
L’ATC est utile lorsque les programmes courants alternent régulièrement entre des outils de gravure, de profilage, de perçage, de chanfreinage, d’ébauche et de finition. Il réduit les interruptions manuelles, mais ne résout pas les problèmes d’outillage, de maintien ou d’évacuation des copeaux.
Vous ne savez pas quelle configuration de fraiseuse convient à vos travaux sur acrylique ?
Envoyez-nous un dessin ou une photo d'une pièce en acrylique, le matériau, son épaisseur, les dimensions de la pièce et la production attendue. Nous pourrons déterminer la taille de la table, le système de maintien et si un ATC est réellement pertinent.
