Aplicaciones de routers CNC y selección de la máquina
Respuesta rápida
Un router CNC puede hacer mucho más que cortar un tablero. Puede perfilar piezas, grabar, ranurar, hacer cavidades, taladrar y tallar. Por eso se utilizan routers CNC para fabricar piezas de muebles de cocina, puertas, componentes de muebles, letreros, exhibidores de acrílico, moldes, plantillas y paneles decorativos.
Pero no todos los routers CNC pueden realizar bien cada uno de esos trabajos. Lo que la máquina realmente puede procesar depende del material, el tamaño y la forma de la pieza, el acceso de la herramienta, la sujeción de la pieza y la manera en que necesita ejecutar el trabajo todos los días.
Una máquina que produce una muestra impecable puede seguir siendo inadecuada para la producción. Comience por la pieza y el proceso, no por el nombre de la máquina, la potencia del husillo ni el número de ejes.
Cuatro aspectos que conviene conocer primero:
- Un router CNC puede cortar, ranurar, hacer cavidades, grabar, taladrar y tallar, pero su capacidad exacta depende de la configuración.
- La geometría de la pieza determina si el mecanizado de 3 ejes es suficiente o si realmente se necesita acceso rotativo o multieje.
- El cambio automático de herramientas (ATC) es útil cuando sus programas reales utilizan varias herramientas, no simplemente porque un almacén más grande se vea mejor en una ficha técnica.
- Una buena muestra demuestra que una pieza puede fabricarse una vez. El flujo de producción indica si la máquina realmente es adecuada para el trabajo.

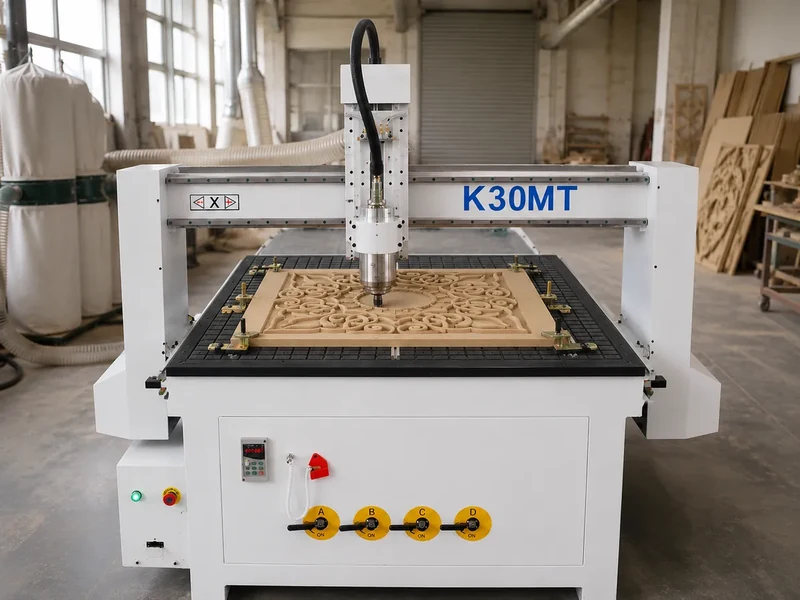

¿Qué puede hacer realmente un router CNC?

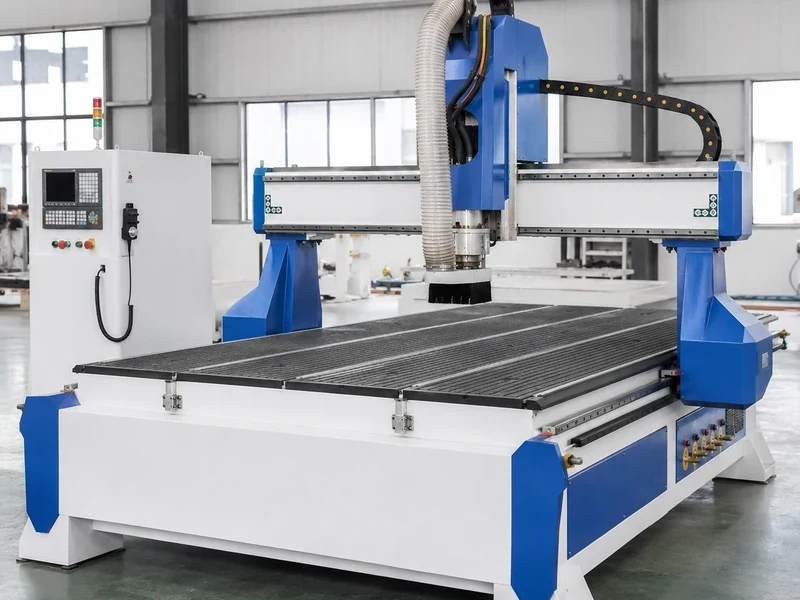

Corte y perfilado
Para trabajos planos, esta es la primera operación en la que piensa la mayoría de las personas. Un router CNC puede cortar paneles para muebles de cocina, piezas de puertas, placas para letreros, componentes de muebles y plantillas directamente de un tablero o una pieza en bruto.
No basta con que la trayectoria de la herramienta parezca viable en la pantalla. La herramienta de corte debe poder alcanzar toda la profundidad, la pieza debe permanecer en su lugar y la máquina debe mantener la estabilidad durante todo el corte.
Grabado y rotulación
Los logotipos, las letras, las marcas de identificación y los patrones decorativos son trabajos habituales para un router CNC. Se utilizan en letreros, piezas para exhibidores, paneles de marca y elementos decorativos para muebles.
Los detalles pequeños dependen en gran medida de la selección y la configuración de la herramienta de corte. Una herramienta fina no puede ofrecer un resultado limpio si el material se mueve o la herramienta no está estable.
Ranurado y mecanizado de cavidades
Las ranuras, los cajeados, los rebajes y las cavidades son comunes en la fabricación de muebles de cocina, las uniones de muebles, los dispositivos de sujeción y los trabajos con moldes.
Para cavidades profundas o estrechas, no considere únicamente el recorrido del eje Z. La herramienta de corte debe tener alcance suficiente, el portaherramientas necesita espacio libre, las virutas deben tener por dónde salir y la herramienta debe conservar su rigidez.
Taladrado y mandrinado
Un husillo de router estándar puede hacer perforaciones verticales adecuadas cuando la herramienta, el software y la configuración lo permiten. Esto funciona para perforaciones de posicionamiento, perforaciones específicas para herrajes y otros taladrados desde la parte superior.
Si un tablero tiene muchas perforaciones, un cabezal multitaladro o una unidad de mandrinado pueden ser más prácticos que usar una sola fresa de router para realizar todo el patrón.
Aquí también es donde se suele seleccionar la máquina equivocada. Taladrar desde la parte superior no es lo mismo que perforar orificios para conectores de muebles en varias caras. Si tiene perforaciones laterales o un patrón intensivo de taladrado en múltiples caras, compare el trabajo con un cabezal multitaladro, una máquina PTP o un centro de taladrado CNC de seis caras.
Ensamblajes
Un router CNC puede hacer mortajas, ranuras, rebajes, espigas y otros elementos de ensamble. Solo recuerde que la fresa es redonda, por lo que las esquinas interiores, el acceso de la fresa y la pieza complementaria deben ser adecuados para el proceso.
Algunos ensambles son fáciles de mecanizar desde un solo lado. Otros requieren voltear o reposicionar la pieza, o mecanizarla en una máquina que pueda acceder a otra cara.
Tallado en relieve y mecanizado 3D con router
Un router de 3 ejes ya puede realizar una gran variedad de trabajos 3D. Es posible crear relieves, contornos, paneles decorativos, moldes, modelos y piezas talladas para muebles cuando la fresa puede acceder a la superficie.
Cuando una pieza se vuelve redonda, tiene múltiples caras o presenta socavados pronunciados, el trabajo cambia. Puede necesitar una configuración rotativa, otra posición de fijación o un verdadero movimiento multieje. No pague por más ejes a menos que la pieza realmente necesite el acceso adicional.
Para una comparación más detallada, consulte nuestra Router CNC de 3 ejes vs. 4 ejes vs. 5 ejes guía.

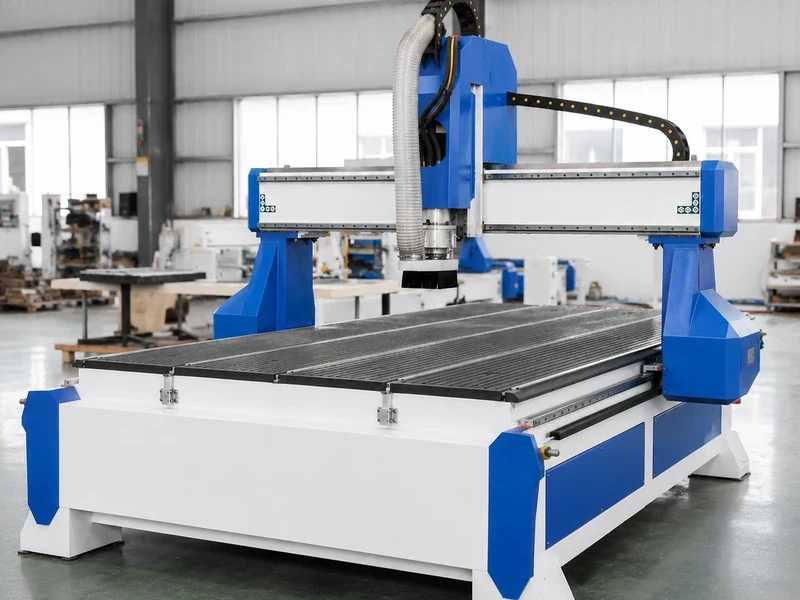

¿Qué puede fabricar con un router CNC?
La mejor pregunta no es simplemente: “¿Puede un router CNC fabricar esto?”. Pregunte: “¿Qué router CNC puede fabricarlo como lo necesito y con la capacidad de producción que requiero?”.”
| Grupo de productos | Materiales comunes | Trabajo CNC principal | Lo más importante | Qué procesos aún pueden requerirse después del mecanizado con router |
|---|---|---|---|---|
| Piezas para muebles de cocina y clósets | Contrachapado, MDF, tablero aglomerado | Nesting, perfilado, ranurado y taladrado vertical | Tamaño del tablero, sujeción, requisitos de taladrado y flujo de etiquetado | Enchapado de cantos, taladrado lateral o en múltiples caras, clasificación y ensamble |
| Componentes para muebles | Madera maciza, contrachapado, MDF | Perfilado, cajeado, mecanizado de ensambles y tallado | Geometría de la pieza, dispositivos de fijación, acceso de la fresa y número de configuraciones | Lijado, acabado y ensamble |
| Puertas y paneles decorativos | MDF, madera y paneles similares | Perfilado, grabado, cajeado y tallado en relieve | Área de trabajo, cambios de herramienta, profundidad de corte y acabado superficial | Lijado, recubrimiento e instalación de herrajes |
| Letreros y rotulación | Madera, plástico y materiales en lámina adecuados | Perfilado, grabado y vaciado de cavidades | Tamaño de los detalles, elección de la herramienta de corte, calidad de los bordes y control de virutas | Pintura, iluminación o ensamblaje |
| Exhibidores de acrílico | Lámina de acrílico | Perfilado, ranurado, vaciado de cavidades y grabado | Grado del acrílico, herramientas, sujeción y evacuación de virutas | Pulido, doblado o ensamblaje |
| Piezas para escaleras y piezas torneadas | Piezas en bruto de madera | Perfilado, tallado y mecanizado rotativo | Diámetro y longitud de la pieza, método rotativo y acceso de la herramienta de corte | Lijado y acabado |
| Moldes, modelos y prototipos | Madera, espuma, plástico o material adecuado para herramientas | Vaciado de cavidades, contorneado y mecanizado 3D con router | Espacio libre útil en Z, alcance de la herramienta de corte, rigidez y requisitos de la superficie | Acabado manual, recubrimiento o inspección |
| Plantillas y dispositivos de sujeción | Madera, plástico o material en lámina adecuado | Taladrado, vaciado de cavidades y perfilado | Dimensiones, estabilidad del material y repetibilidad | Instalación y verificación de herrajes |
Use la tabla como punto de partida, no como una garantía de que cada router puede realizar todos los trabajos. El plano, el material y el método de producción siguen determinando la máquina.
Hay más categorías de aplicaciones disponibles en la página de aplicaciones de Quick CNC.

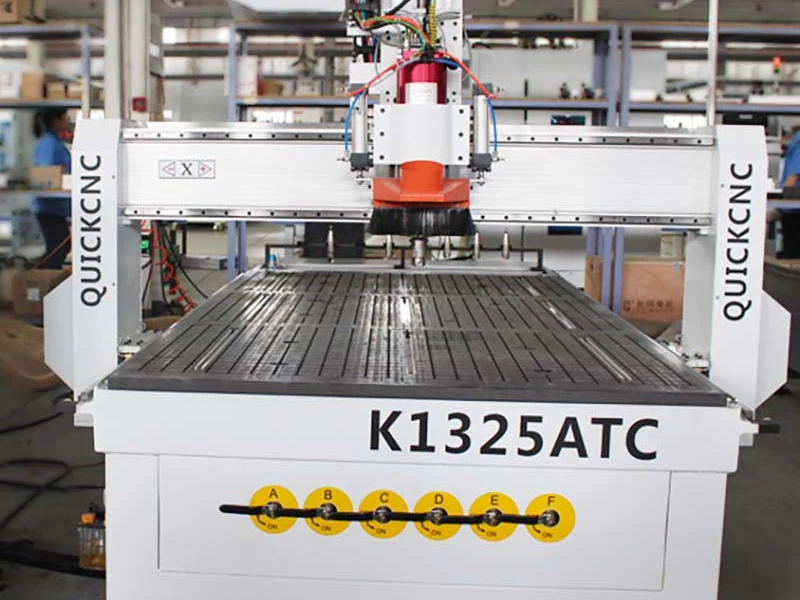

¿Qué materiales son adecuados para trabajar con un router CNC?
Los routers CNC se utilizan ampliamente para madera, contrachapado, MDF, tablero aglomerado, acrílico, plásticos, espuma y otros materiales aptos para mecanizado con router. El material determina la fresa, la sujeción de la pieza, el control de virutas o polvo y, en algunos casos, la configuración de la propia máquina.
Madera y tableros derivados de la madera
La madera, el contrachapado, el MDF y el tablero aglomerado abarcan gran parte de los trabajos de fabricación de muebles de cocina, puertas, muebles, paneles de pared y avisos. La densidad, el recubrimiento, el espesor y la calidad del tablero determinan las herramientas, la extracción de polvo, la sujeción y el acabado de los bordes. Para una selección más detallada de equipos para trabajar la madera, consulte nuestro Router CNC para trabajos en madera guía.
Acrílico y otros plásticos
El acrílico y otros plásticos son aplicaciones habituales para routers cuando la fresa, la sujeción de la pieza y la evacuación de virutas son adecuadas para el material. No utilice la misma velocidad de avance y del husillo para todos los tableros; el grado, el espesor y el acabado deseado son factores importantes. Consulte la guía de mecanizado CNC de acrílico con router para conocer los detalles del proceso.
Espuma y materiales para modelado
La espuma es adecuada para moldes, patrones, prototipos y modelos 3D de gran tamaño, pero las piezas profundas pueden requerir mucho más espacio útil en el eje Z y herramientas más largas que los trabajos habituales con tableros.
Compuestos seleccionados, piedra y metales blandos
Algunos routers CNC pueden procesar determinados compuestos, piedra o metales blandos, pero estos deben tratarse como requisitos independientes para la selección de la máquina. El husillo, las herramientas, la sujeción de la pieza, el control de virutas o polvo y la refrigeración pueden variar. Un router estándar para madera no es automáticamente una máquina para piedra o metal.
Planifique el control del polvo y la seguridad junto con la máquina
El mecanizado de madera genera polvo y virutas, e implica el movimiento rápido de la herramienta de corte y de las piezas móviles de la máquina. El sistema de extracción, las protecciones, las paradas de emergencia y el acceso del operador deben planificarse según la instalación real.
Para consultar referencias generales, vea las directrices sobre trabajos de carpintería y directrices sobre los riesgos del polvo de madera. La instalación final también debe cumplir el manual de la máquina y los requisitos laborales aplicables en el lugar donde se instale.
¿Qué determina realmente lo que puede hacer su router CNC?
Comience por el tamaño de la pieza
El área de trabajo indica hasta dónde puede desplazarse la herramienta de corte, pero no cómo se cargará el trabajo ni si cabrán los dispositivos de sujeción, las piezas altas o las configuraciones rotativas. Comience con la pieza habitual y la de mayor tamaño; luego verifique la dirección de carga y el espacio libre.

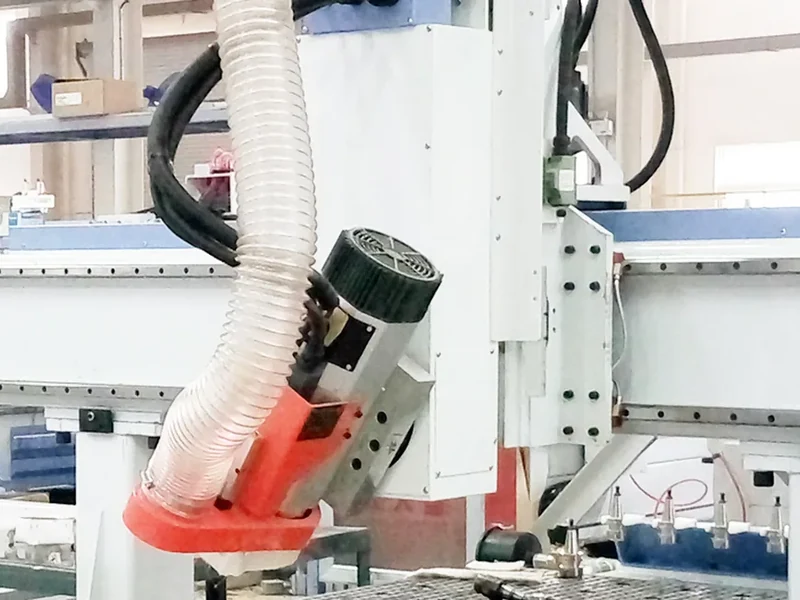

Deje que la forma de la pieza determine los ejes
Las piezas planas a las que se puede acceder completamente desde arriba suelen ser adecuadas para mecanizado de 3 ejes o nesting. Las piezas redondas, con múltiples caras o con socavados pueden requerir mecanizado rotativo, montajes adicionales o un movimiento multieje real. Un dispositivo rotativo no equivale automáticamente al mecanizado simultáneo de 4 ejes.
Las piezas gruesas requieren más que recorrido en Z
También necesita espacio para la pieza, el dispositivo de sujeción, el portaherramientas y la herramienta de corte; además, esta última debe conservar suficiente rigidez para trabajar. Un plano aporta mucha más información que el espesor del material por sí solo.
¿Cuántas herramientas utiliza realmente?
El ATC es valioso cuando un trabajo habitual realmente utiliza varias herramientas. Primero cuente las herramientas de un programa real, en lugar de elegir el almacén más grande del catálogo.

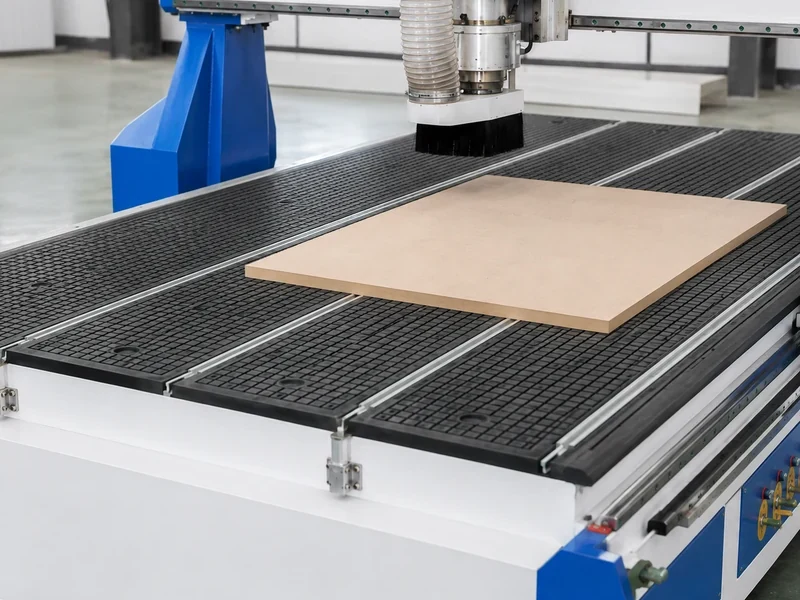

¿Cómo va a sujetar la pieza?
Las láminas completas suelen ser más fáciles de sujetar que las piezas pequeñas, porosas o irregulares. Verifique el área de la pieza, las fugas, el estado del tablero de sacrificio, la porosidad, los dispositivos de sujeción y la fuerza de corte, en lugar de elegir un sistema de vacío basándose únicamente en la especificación de la bomba.

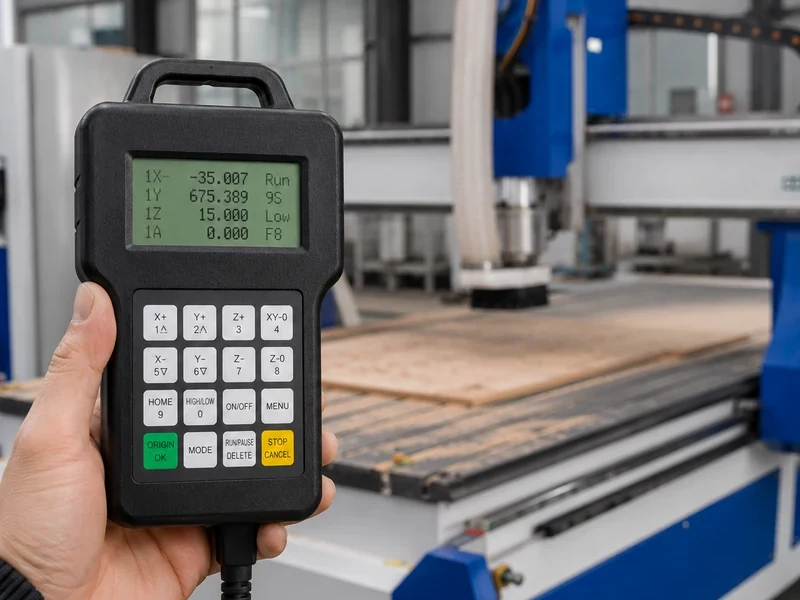

Asegúrese de que el software se comunique con la máquina
Pruebe la cadena real de CAD → CAM → posprocesador → controlador antes de comprar. Una extensión de archivo incluida en una lista de compatibilidad no demuestra que su trayectoria de herramienta habitual esté lista para ejecutarse.
¿Puede seguir el ritmo de su producción?
Una máquina que fabrica una pieza correctamente puede seguir siendo la opción equivocada para la producción. La carga, los cambios de herramienta, el taladrado, la descarga, el canteado y la clasificación pueden convertirse en el verdadero cuello de botella.
| Necesidad de producción | Qué debe evaluar | Qué puede convertirse en el cuello de botella |
|---|---|---|
| Corte de láminas planas | Configuración de router de 3 ejes o nesting | El taladrado y la manipulación posterior aún pueden limitar la producción. |
| Trabajos que utilizan varias herramientas | Router con ATC | Adapte el almacén a las herramientas que realmente utiliza. |
| Piezas cilíndricas o complejas | Configuración rotativa, indexada o multieje | Soporte de la pieza, acceso de la herramienta de corte y recorrido real de los ejes. |
| Producción de muebles por lotes | Nesting, taladrado y automatización del flujo de trabajo | El canteado de cantos, el taladrado lateral, la clasificación y el ensamblaje aún pueden limitar la producción. |
| Mecanizado profundo de espuma o moldes | Espacio libre útil en Z y acceso de la herramienta | El alcance de las herramientas largas y la rigidez pueden convertirse en el factor limitante. |
¿Ya tiene un plano? Envíenos una pieza estándar, el material y su producción diaria. Primero podemos orientar el trabajo hacia una configuración con router estándar, ATC, nesting, taladrado/PTP o multieje.
Cuándo un router CNC no es la mejor herramienta
Un router CNC es versátil, pero algunos trabajos se realizan mejor con otra máquina desde el principio.
| Requisito principal | Equipo o proceso para comparar | Por qué puede ser más adecuado |
|---|---|---|
| Corte fino o grabado sin contacto | Sistema láser adecuado | Un láser puede ser adecuado cuando el ancho de corte, el nivel de detalle, la respuesta del material y el corte sin contacto se ajustan mejor al trabajo. |
| Corte de tela flexible, juntas o materiales blandos | Una cortadora CNC con cuchilla | Un proceso de corte con cuchilla puede ser más adecuado que usar una herramienta de corte rotativa en materiales flexibles compatibles. |
| Taladrado intensivo en varias caras para muebles | Taladradora de seis caras o equipo de taladrado adecuado | Puede reducir el reposicionamiento cuando se requieren perforaciones en varias caras del tablero. |
| Dimensionado recto de tableros en grandes volúmenes | Sierra para paneles o seccionadora | Un proceso basado en sierra puede ser más conveniente para el dimensionado recto repetitivo. |
| Acabado de cantos y aplicación de cinta | Canteadora | El mecanizado con router no sustituye la etapa específica de canteado de cantos. |
| Arranque intensivo de metal o requisitos estrictos de mecanizado de metales | Máquina-herramienta adecuada para el mecanizado de metales | Utilice equipos diseñados para el mecanizado de metales en lugar de forzar un router para madera a realizar este trabajo. |
La respuesta correcta depende de la pieza terminada, el material, la calidad requerida y la forma en que el trabajo avanza por el resto de la fábrica.

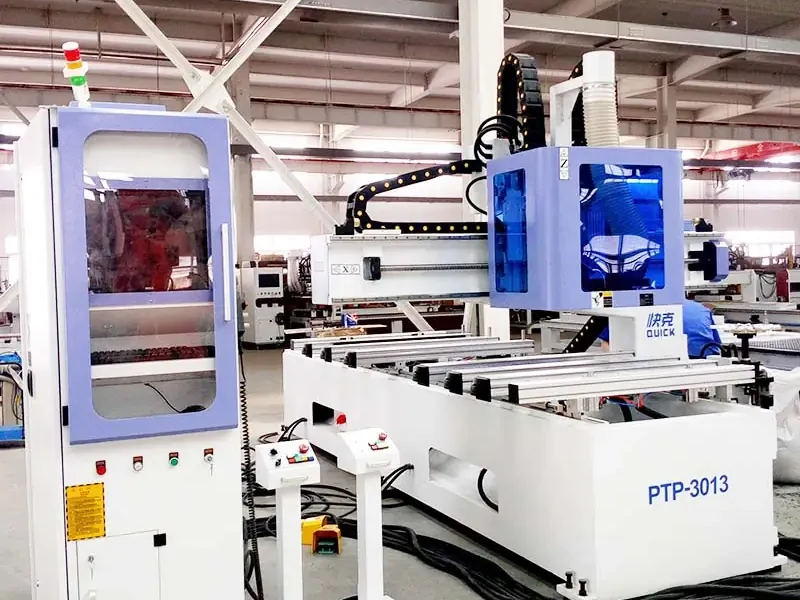

¿Puede un solo router CNC encargarse de toda la línea de producción de muebles?
Por lo general, no. Un router o una máquina CNC nesting puede cubrir gran parte del trabajo inicial, pero la producción de muebles en panel aún incluye etapas importantes antes y después del CNC.
Un flujo típico puede incluir:
- Dimensionado de tableros o nesting.
- Perfilado, ranurado y taladrado vertical compatible.
- Taladrado lateral o en múltiples caras cuando sea necesario.
- Enchapado de cantos.
- Etiquetado, clasificación y seguimiento de piezas.
- Instalación de herrajes.
- Ensamblaje e inspección.
Por eso, una fábrica de muebles puede seguir necesitando una canteadora, una taladradora de seis caras, una seccionadora o equipos para el manejo de materiales alrededor del router CNC. Puede comparar equipos relacionados en nuestra Máquina CNC para muebles categoría.
El objetivo no es automatizar cada etapa solo porque la automatización está disponible. Identifique el proceso que limita la producción terminada y resuelva primero ese cuello de botella.

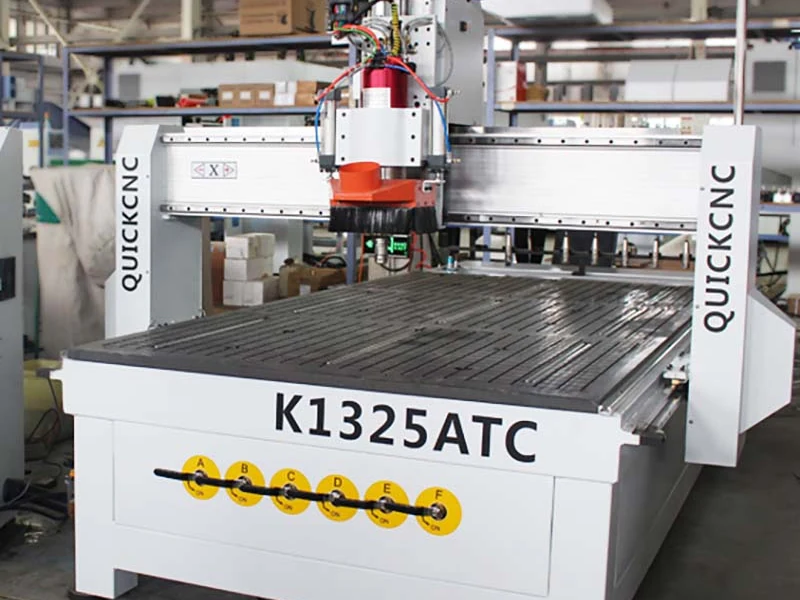

Una buena muestra aún no significa que esté listo para la producción
Una muestra bien terminada es útil, pero solo demuestra que una pieza funcionó con una configuración específica. No demuestra que se obtendrá el mismo resultado con tableros sucesivos, el desgaste normal de las herramientas y las operaciones diarias de carga y descarga.
| Lo que está verificando | Lo que una muestra puede demostrar | Lo que aún necesita saber |
|---|---|---|
| Geometría de la pieza | La máquina puede fabricar esta pieza con esta configuración | Si su combinación habitual de productos requiere configuraciones adicionales o herramientas diferentes |
| Sujeción de piezas | Esta pieza permaneció fija durante la prueba | Si las piezas pequeñas, porosas y con cortes pasantes permanecen estables todos los días |
| Acabado y vida útil de la herramienta | El canto o la superficie se ve bien ahora | Si el resultado sigue siendo aceptable a medida que la fresa se desgasta y los trabajos se repiten |
| Flujo de producción | Se puede demostrar el ciclo de mecanizado CNC | Si la carga, los cambios de herramienta, el taladrado, la descarga, el canteado y la clasificación pueden mantener el ritmo |
Regla sencilla: no evalúe la producción por la potencia del husillo, el número de ejes o una sola demostración rápida. Analice el ciclo completo de las piezas que realmente necesita fabricar.
Antes de comprar, pruebe la pieza que le causa problemas
No elija el archivo de demostración más sencillo solo para obtener una muestra de aspecto impecable. Pruebe la pieza que represente el problema real que la nueva máquina debe resolver.
Si las piezas pequeñas se mueven, pruebe una pieza pequeña. Si un tablero tiene un patrón de perforaciones complejo, ejecute ese patrón. Si el trabajo utiliza varias herramientas, ejecute la secuencia completa de herramientas. Si es importante realizar una cavidad profunda o una superficie curva, inclúyala.
Para realizar una prueba útil, envíe:
- el material y el espesor reales;
- el plano real con las características difíciles;
- la secuencia completa de herramientas cuando se utilicen varias;
- el método de sujeción que espera utilizar;
- las dimensiones, el acabado o los pasos de producción que más importan.
Un video de demostración bien producido es fácil de ver. Lo importante es si la máquina puede procesar su material, ejecutar su diseño y realizar la parte difícil de su producción habitual.
Preguntas frecuentes que recibimos
¿Un router CNC puede cortar metal?
Algunos routers CNC pueden trabajar ciertos metales blandos, pero no dé por hecho que un router estándar para madera es una máquina para metal. Si el metal forma parte del trabajo, evalúe la estructura de la máquina, el husillo, la herramienta de corte, la sujeción, el control de virutas y si se requiere refrigeración o lubricación.
¿Puede un router CNC fabricar muebles?
Sí. Un router CNC adecuado puede fabricar paneles para muebles, piezas de puertas, componentes de muebles, ensambles y elementos decorativos. Sin embargo, el mecanizado con router es solo una parte del proceso. El taladrado en múltiples caras, el canteado de cantos, el lijado, el acabado, la instalación de herrajes y el ensamblaje pueden seguir siendo etapas independientes.
¿Puede un router CNC cortar y taladrar en una sola configuración?
Sí, cuando el taladrado se realiza desde arriba y la máquina, las herramientas y el programa están configurados para ello. Si el panel tiene orificios de varios tamaños o requiere taladrado lateral y en múltiples caras, un cabezal de taladrado múltiple, una máquina PTP o un centro de taladrado CNC de seis caras pueden ser más adecuados.
¿Necesito un router CNC con cambio automático de herramientas?
Si un trabajo habitual utiliza varias herramientas, el cambio automático de herramientas puede eliminar gran parte del tiempo de parada y cambio manual. Si utiliza una sola herramienta de corte durante la mayor parte del día, el cambio automático de herramientas podría no ser la primera mejora que necesita. Cuente las herramientas de un programa real antes de decidir el tamaño del almacén de herramientas.
¿Qué archivos puede utilizar un router CNC?
Eso depende del software CAD/CAM, el posprocesador y el controlador. No se limite a la extensión del archivo. Ejecute la cadena de software que planea utilizar y asegúrese de que el posprocesador genere un programa que el controlador pueda leer correctamente.
¿Un dispositivo rotativo es lo mismo que un router CNC de cuatro ejes?
No siempre. Un accesorio rotativo puede indexar o girar una pieza, pero eso no significa automáticamente que la máquina esté realizando un mecanizado simultáneo real de 4 ejes. La pregunta importante es cómo se mueve el eje rotativo durante el corte y si la configuración CAM admite ese movimiento.
Envíenos una pieza. Le ayudaremos a definir la máquina adecuada.
Envíenos su material, las dimensiones de la pieza, un diseño habitual y los pasos de mecanizado que necesita. Primero podemos descartar los tipos de máquinas que no sean adecuados y luego definir la configuración según el trabajo de producción real.
