ماكينة راوتر CNC صناعية مع تغيير آلي للأدوات لإنتاج الأثاث

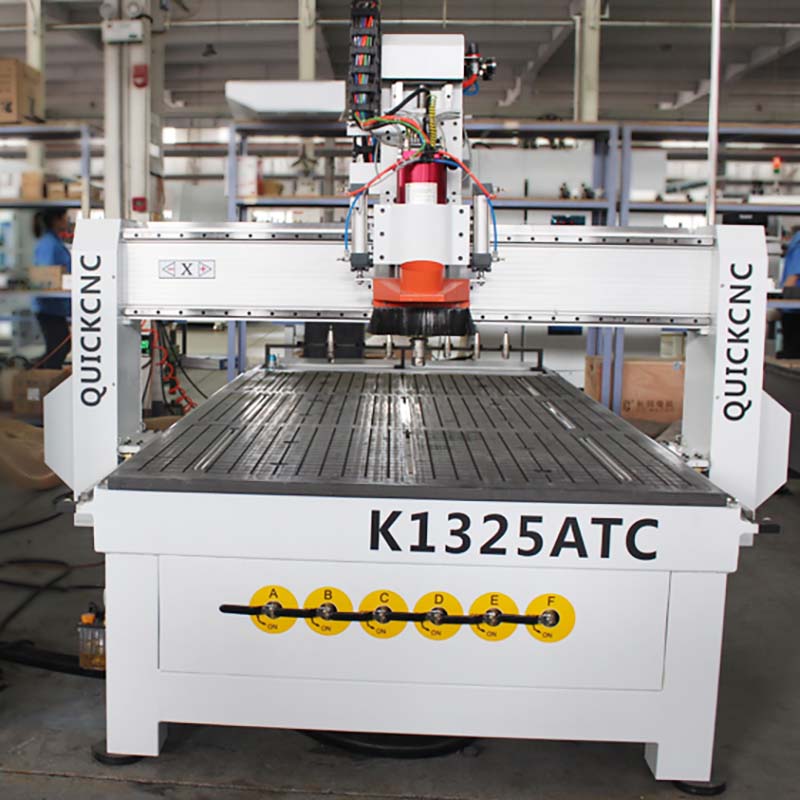

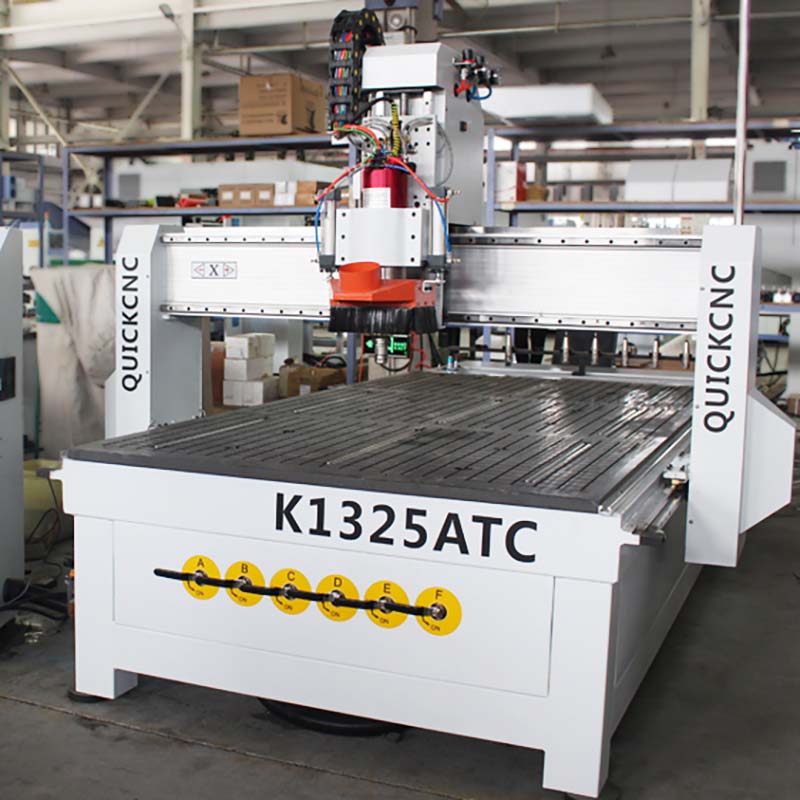

ماكينة راوتر CNC طراز K1325 مع ATC لإنتاج الأعمال الخشبية
صُممت K1325 ATC لمصانع الأثاث والخزائن والأعمال الخشبية التي تحتاج إلى استخدام عدة أدوات قطع في مهمة مبرمجة واحدة. تدعم مساحة عملها البالغة 1300 × 2500 × 200 mm وطاولة التفريغ ونظام تغيير الأدوات الآلي عمليات قطع MDF والخشب الرقائقي والميلامين ومواد الألواح الأخرى، وعمل الأخاديد والتفريز والنقش، مع تقليل توقفات تغيير الأدوات يدويًا.
قيمة الإنتاج
قلّل التغييرات اليدوية للأدوات في عمليات تشغيل الأخشاب متعددة المراحل
غالبًا ما تتطلب أجزاء الخزائن والأثاث استخدام عدة أدوات قطع في المهمة نفسها. صُممت K1325 ATC لسير عمل إنتاجي يمكن فيه قص اللوح أو عمل الأخاديد أو الجيوب أو التشكيلات الجانبية أو النقش عليه دون التوقف عند كل تغيير يدوي للأداة.
حافظ على استمرارية المهام متعددة الأدوات
يحقق التغيير الآلي للأدوات أكبر فائدة عندما يستخدم برنامج واحد عدة أدوات قطع، وتتسبب التغييرات اليدوية المتكررة في تعطيل الإنتاج.
شغّل ألواح الأثاث الشائعة
تغطي مساحة العمل البالغة 1300 × 2500 mm مقاسات الألواح الشائعة 1220 × 2440 mm، بينما تدعم طاولة التفريغ عمليات قص الألواح وتفريزها.
جهّز المواصفات بما يتناسب مع المهمة
يمكن اختيار وحدة التحكم ونظام شفط الغبار ومقاس العمل ومتطلبات المحور الدوّار الاختياري بما يتناسب مع المواد والرسومات وتجهيزات المصنع لديك.
إنتاج الأثاث والخزائن
مصممة لإنتاج الخزائن والأثاث والألواح
تُعد K1325 ATC مناسبة تمامًا لمصانع الأثاث وورش الخزائن ومنتجي الأبواب الخشبية ومصنّعي أثاث الألواح وورش النجارة حسب الطلب ومقدّمي خدمات CNC الذين يشغّلون مواد الألواح بانتظام.

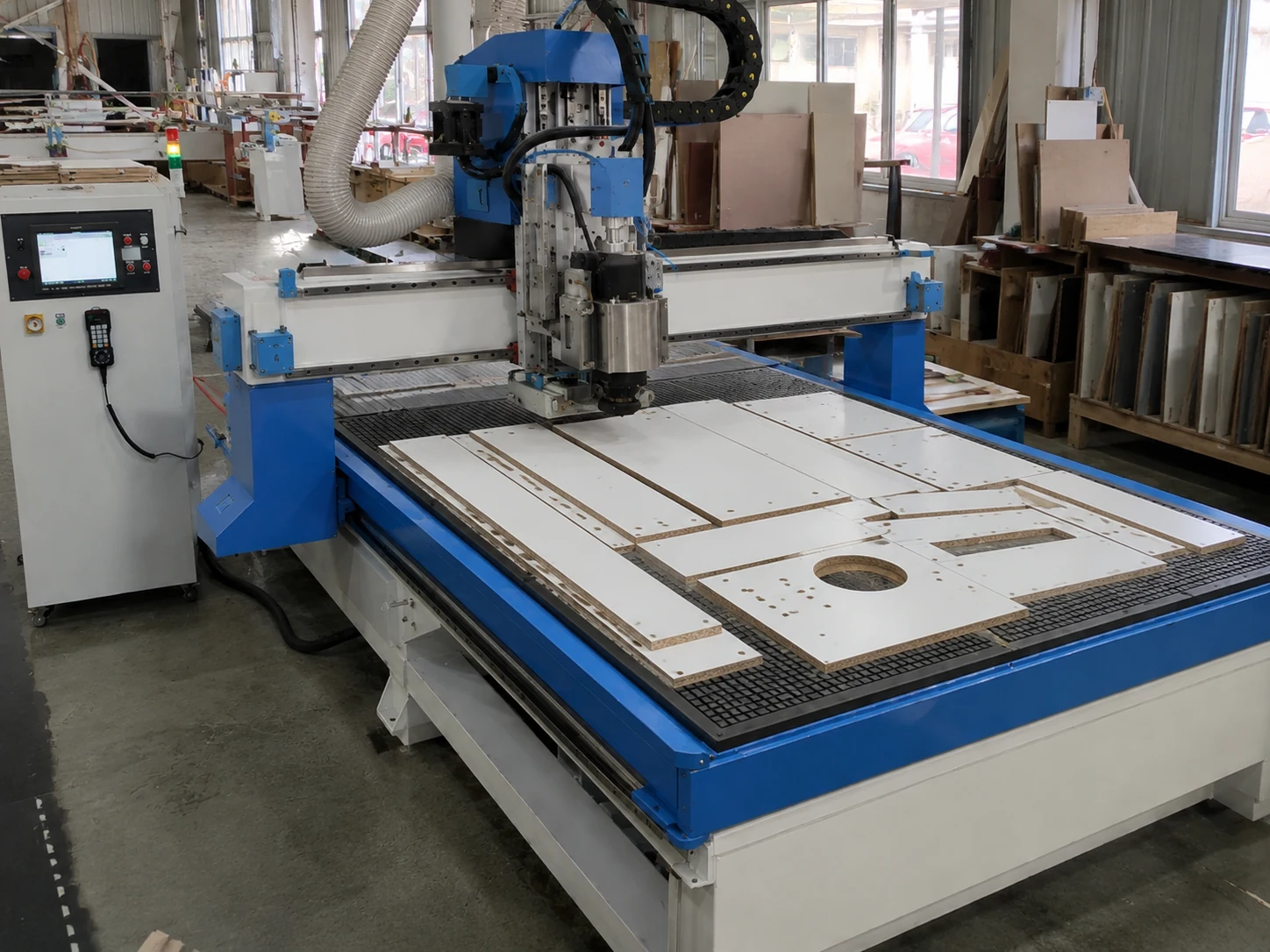

تشمل الأعمال المعتادة ألواح الخزائن ومكوّنات الأثاث وأجزاء الأبواب وقص الألواح بتقنية Nesting وعمل الأخاديد والجيوب والتشكيلات الجانبية والنقش في الخشب وMDF والخشب الرقائقي وألواح الخشب الحبيبي والميلامين. ويتطلب الأكريليك وPVC والبلاستيك وألواح الألمنيوم المركّبة والألمنيوم اللين والرغوة والمواد المركّبة أدوات وإعدادات تشغيل مناسبة.
هل تناسب K1325 ATC احتياجات إنتاجك؟
الأنسب لـ
- مكوّنات الخزائن والأبواب والأثاث المصنوعة من الألواح المسطّحة.
- البرامج التي تستخدم عدة أدوات قطع للقص وعمل الأخاديد والتفريز والنقش.
- المصانع التي تنتقل من التغييرات اليدوية المتكررة للأدوات إلى مستوى أعلى.
- أعمال الألواح القياسية التي تتوافق مع مساحة العمل البالغة 1300 × 2500 × 200 mm.
اختر تكوينًا آخر إذا
- كنت تحتاج إلى التحميل ووضع الملصقات والتفريغ آليًا ضمن خط Nesting متكامل.
- كان الثقب متعدد الفتحات بكميات إنتاج كبيرة جزءًا رئيسيًا من عملية تصنيع الأثاث لديك.
- كانت قطعك تتطلب تشغيلًا معقدًا بـ 4 محاور أو 5 محاور.
- كانت أكبر الألواح أو قطع العمل لديك تتجاوز مساحة العمل القياسية.
المواصفات الفنية
المواصفات الفنية لماكينة K1325 ATC
استخدم هذه المواصفات للتحقق من ملاءمة الماكينة لمقاس الألواح والعملية وتجهيزات المصنع ومتطلبات الإنتاج لديك. يُؤكَّد التكوين النهائي قبل إنتاج الطلبية.
| البند | قيمة K1325 ATC | ما يعنيه ذلك لإنتاجك |
|---|---|---|
| مساحة العمل | X 1300 mm، Y 2500 mm، Z 200 mm | تغطي مقاسات ألواح الأثاث الشائعة 1220 × 2440 mm مع هامش حركة إضافي. |
| مغزل التشغيل | مغزل تشغيل (spindle) مبرد بالماء بقدرة 5.5 kW مع ATC | تكوين قياسي لمغزل التشغيل مع ATC لأعمال النجارة متعددة الأدوات؛ تحقّق من متطلبات المواد الأكثر سماكة أو القطع الأثقل قبل الطلب. |
| سرعة دوران مغزل التشغيل | 6,000–24,000 RPM | يتيح ضبط سرعة دوران مغزل التشغيل بما يناسب القواطع والمواد المختلفة ضمن النطاق المعتمد. |
| الطاولة | طاولة تفريغ | يدعم تثبيت الألواح كاملة المقاس؛ وقد تتطلب القطع الصغيرة المعشّقة مناطق تفريغ مناسبة أو ألسنة تثبيت أو تجهيزات تثبيت. |
| نظام الحركة والدليل | جريدة مسننة وترس، لولب كروي، دليل خطي مربع | تدعم الحركة بالجريدة المسننة والترس والدليل الخطي حركة الإنتاج على المحورين X/Y في ماكينة الراوتر، مع استخدام اللولب الكروي حيثما هو محدد. |
| السرعة القصوى | 35 m/min | هذه مواصفة لحركة الماكينة، ولا ينبغي اعتبارها سرعة قطع مضمونة. |
| أقصى سرعة قطع | 25 m/min | تعتمد سرعة القطع الفعلية في الإنتاج على المادة والقاطع والعمق ومسار الأداة ومستوى التشطيب المستهدف. |
| المحرك | محرك خطوي | يستخدم الطراز القياسي المذكور محركات خطوية؛ ويجب تأكيد أي تكوين مختلف لنظام الدفع بشكل منفصل. |
| نظام التحكم | DSP B57 أو Mach3 أو Syntec | اختر وفقًا لخبرة المشغّل، وسير عمل CAM، وبيئة التحكم المفضلة في مصنعك. |
| الجهد الكهربائي | AC380V / 50–60Hz / 3 أطوار | يجب التحقق من مصدر الطاقة في المصنع قبل إنتاج الطلب والتخطيط للتركيب. |
| الخيارات | مقاسات 1530 و2030 و2040؛ محور رابع؛ نظام شفط الغبار | يمكن اختيار مساحات عمل أكبر، والتشغيل الدوّار، ونظام شفط الغبار عندما تتطلبها المهمة. |

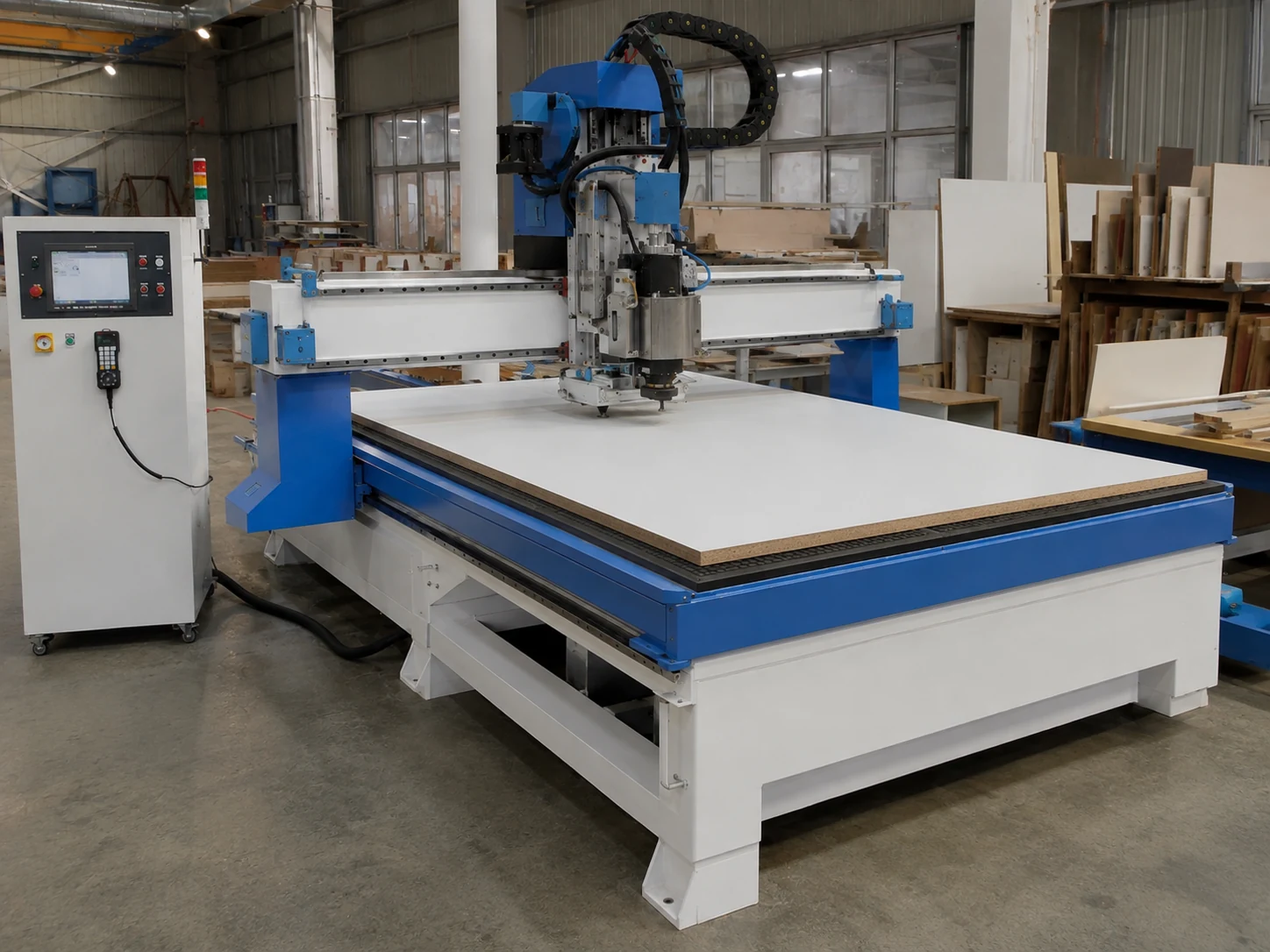

تثبيت قطع العمل بالتفريغ
ثبّت الألواح الكاملة بإحكام وخطّط للقطع الصغيرة بشكل صحيح
صُممت طاولة التفريغ لتثبيت MDF والخشب الرقائقي وألواح الخشب الحبيبي والميلامين وغيرها من المواد اللوحية أثناء التشغيل بالراوتر والقطع. ويصبح تثبيت قطع العمل أكثر صعوبة عندما تكون القطع صغيرة أو ضيقة أو كثيرة القطع النافذ.
بالنسبة إلى القطع الصغيرة المعشّقة، قد يلزم استخدام تقسيم مناسب لمناطق التفريغ، أو وصلات تثبيت، أو تجهيزات تثبيت، أو استراتيجية Nesting مختلفة. ويمكن إجراء اختبار على عينة عند الحاجة إلى التحقق من حركة القطعة أو جودة الحواف قبل الإنتاج بالدفعات.

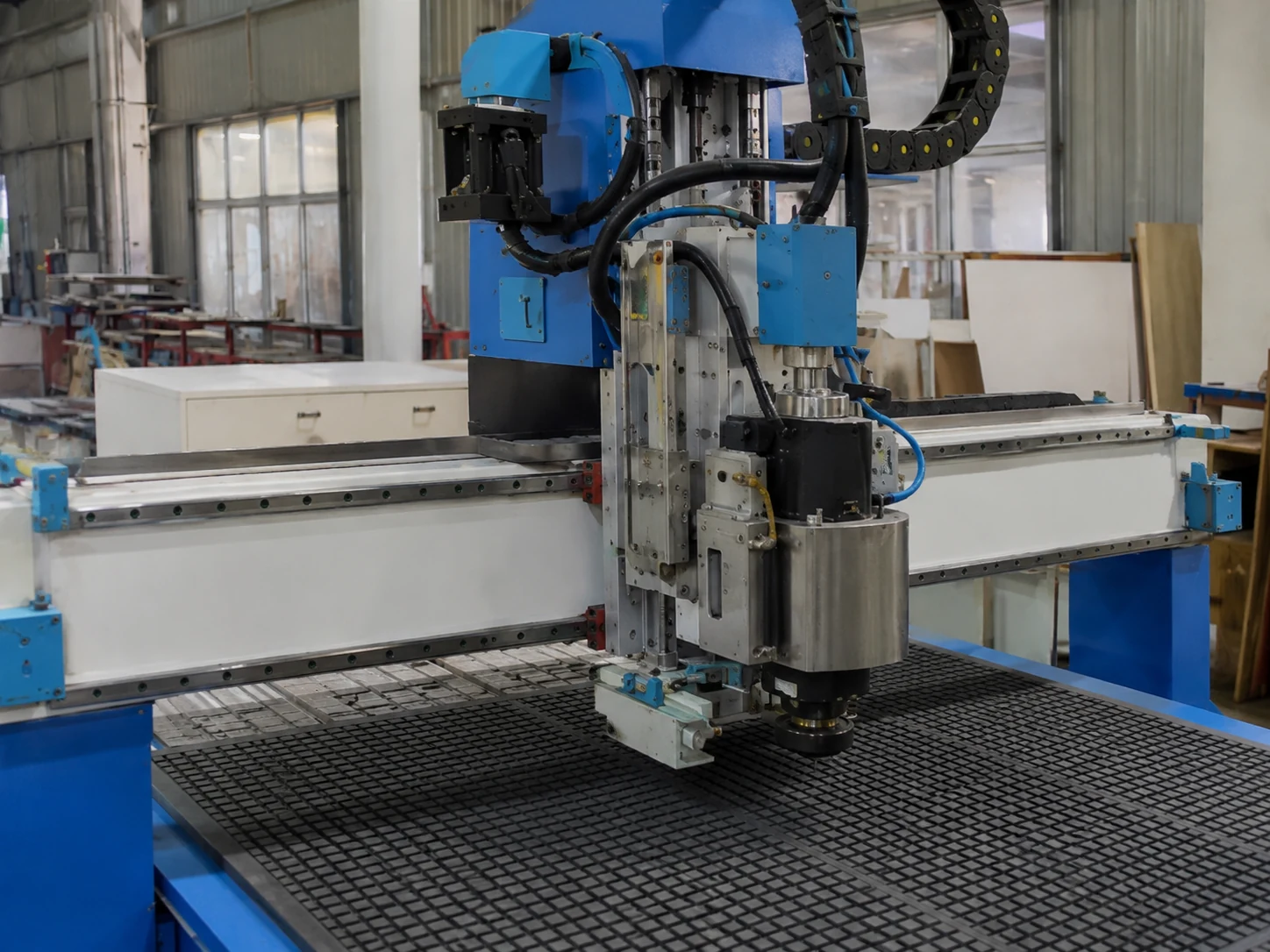

التغيير الآلي للأدوات
استخدم أدوات متعددة دون تغييرات يدوية متكررة
السبب الرئيسي لاختيار K1325 ATC بدلًا من ماكينة راوتر أساسية ذات تغيير يدوي للأدوات هو تنفيذ تسلسل إنتاج متعدد الأدوات. يمكن لمهمة مبرمجة واحدة الانتقال من القطع إلى عمل الأخاديد أو الجيوب أو التشكيل الجانبي أو النقش، مع تغيير الأدوات تلقائيًا بين أدوات القطع المطلوبة.
يمكن للتشغيل القياسي بالراوتر على 3 محاور أيضًا تنفيذ الثقب بواسطة مغزل التشغيل لأنماط ثقوب محددة. وإذا كان الثقب متعدد الثقوب بكميات كبيرة عملية رئيسية، فقد تكون وحدة مثاقب متعددة أو ماكينة ثقب مخصصة أنسب من الاعتماد على مغزل تشغيل الراوتر وحده.
إعداد الأدوات والعملية
طابق الأدوات وطريقة تثبيت قطع العمل مع المادة
تعتمد جودة الحواف، والتحكم في الرايش، وثبات القطعة، وعمر الأداة على توليفة المادة، ونوع أداة القطع، وعمق القطع، واستراتيجية التغذية، والتثبيت بالتفريغ، والبرمجة. يوضح الجدول أدناه المعلومات اللازمة لإعداد مهام تشغيل الأخشاب الشائعة.
| مهمة الإنتاج | اتجاه العملية النموذجي | المدخلات الأساسية للإعداد |
|---|---|---|
| قطع الألواح | اتجاه أدوات القطع الضاغطة أو الحلزونية لألواح MDF والخشب الرقائقي والميلامين. | درجة المادة، والسُمك، وجودة الحواف المستهدفة، ومخطط Nesting. |
| عمل الأخاديد والجيوب | قطر الأداة، وعمق الأخدود، وطريقة التثبيت، وتسلسل التشغيل. | عرض الأخدود وعمقه، وملف DXF أو مخطط الخزانة. |
| النقش أو الحفر الزخرفي | أداة ذات سن V، أو أداة كروية الرأس، أو أداة تشكيل جانبي وفقًا لمستوى التفاصيل. | الرسم الفني، وعمق النحت البارز، ومتطلبات تشطيب السطح. |
| القطع الصغيرة المعشّقة | مناطق التفريغ أو ألسنة التثبيت أو تجهيزات التثبيت أو تغييرات العملية للحد من حركة القطعة. | أصغر مقاس للقطعة بعد التشطيب وملف التخطيط. |

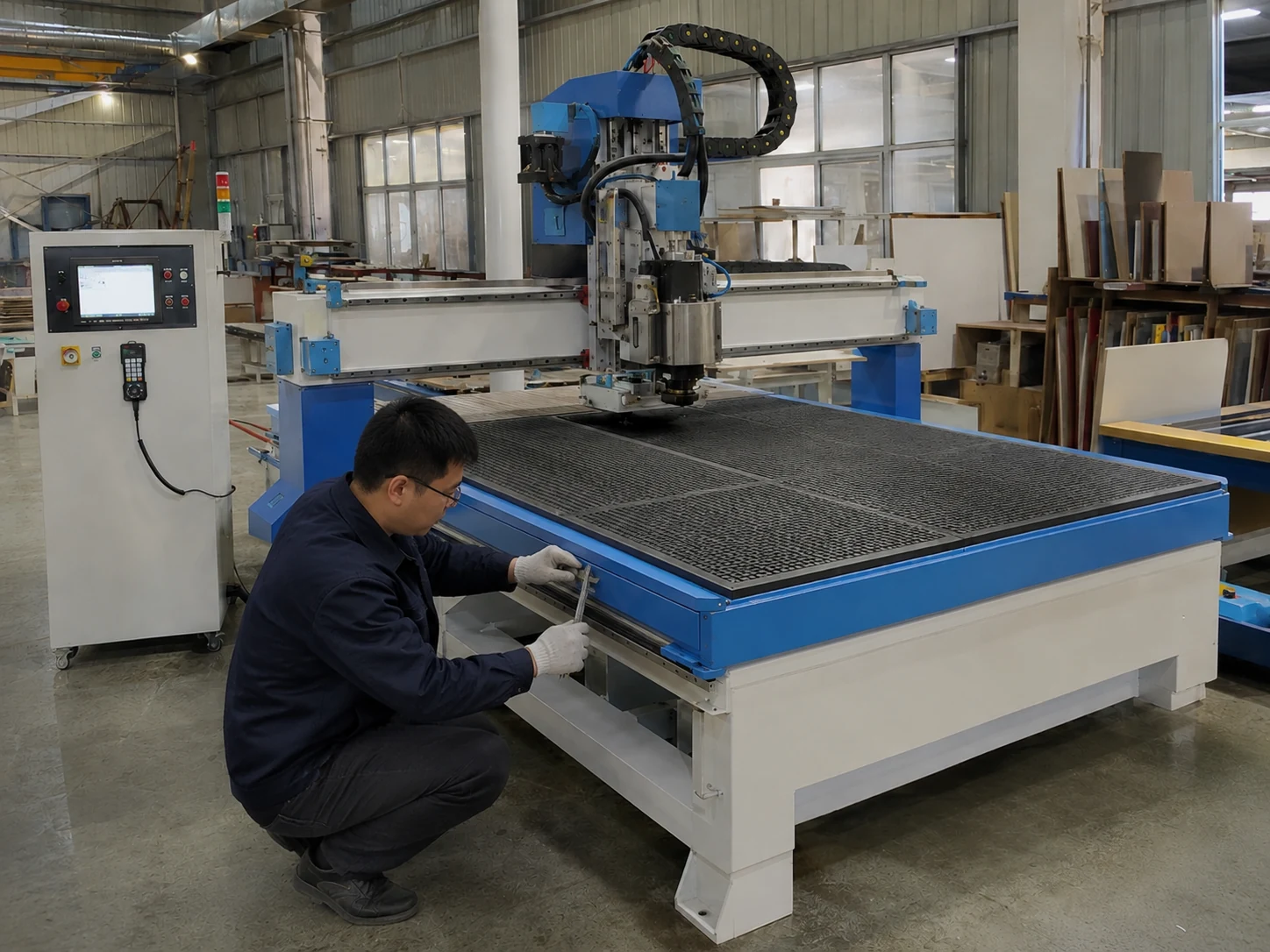

فحوصات الماكينة قبل الشحن
اختبار الماكينة قبل الشحن
تشمل عملية مراقبة الجودة لدى Quick CNC فحص الهيكل، وفحص المكونات، وفحص التجميع، والاختبارات الكهربائية، واختبارات التشغيل، والفحص النهائي للتغليف. بالنسبة إلى K1325 ATC، تتبع قائمة الفحص الدقيقة التهيئة المؤكدة للماكينة ومتطلبات الطلب.
إذا كان مشروعك يتطلب تشغيل عينات أو سجلات فحص إضافية أو مستندات خاصة بوجهة الشحن، فينبغي الاتفاق عليها قبل تأكيد الطلب حتى يمكن إدراج النطاق المطلوب في خطة الإنتاج.
ما تهيئة ماكينة راوتر CNC المناسبة لإنتاجك؟
راوتر 1325 أساسي
قد يكون راوتر 1325 الأساسي كافيًا عندما تستخدم معظم البرامج أداة قطع واحدة ولا تؤدي التغييرات اليدوية إلى تعطيل الإنتاج.
راوتر K1325 ATC
اختر راوتر K1325 ATC عندما تتطلب برامج تشغيل ألواح كاملة بانتظام عدة أدوات للقطع، وعمل الأخاديد، والتشكيل بالراوتر، والنقش.
ماكينة أكبر أو حل لخط إنتاج
اختر ماكينة أكبر أو حلًا مزودًا بوحدة مثاقب متعددة أو خطًا آليًا عندما يتجاوز مقاس قطعة العمل أو حجم أعمال الثقب أو متطلبات الأتمتة إمكانات هذا الطراز.

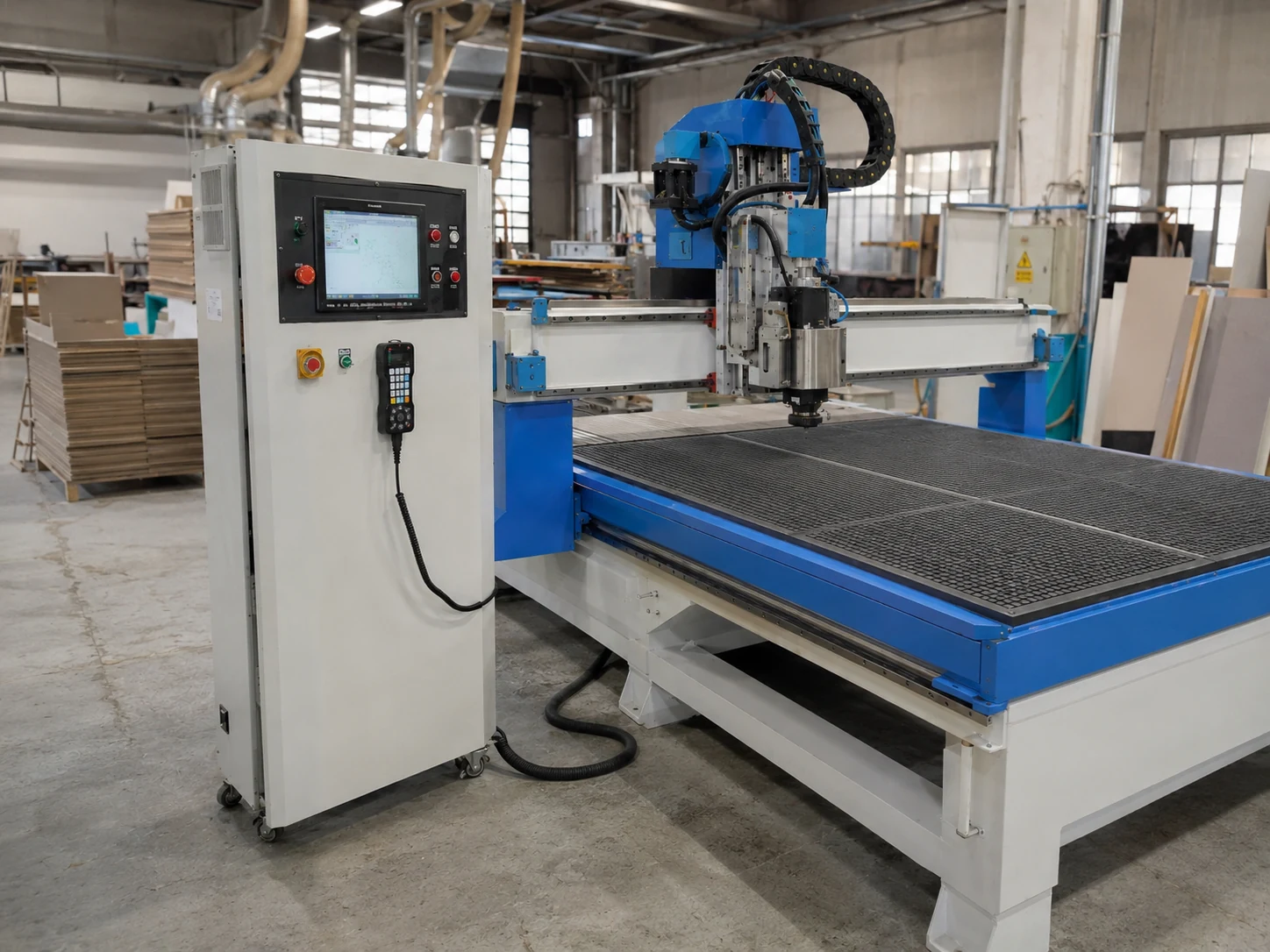

إعداد نظام التحكم والمصنع
اختر وحدة التحكم وإعداد المصنع المناسبين لفريقك
خيارات وحدات التحكم المدرجة هي DSP B57 وMach3 وSyntec. ينبغي أن يتوافق الاختيار مع خبرة المشغلين، وسير عمل CAM، واحتياجات التدريب، وبيئة التحكم المفضلة.
قبل الإنتاج، تأكد من جهد المصنع، والمساحة المتاحة في الورشة، ونظام شفط الغبار، ومتطلبات التركيب، حتى تصل الماكينة بالتهيئة الصحيحة للمشروع.
احصل على تهيئة دقيقة
احصل على سعر وتهيئة استنادًا إلى عملك الفعلي
تفاصيل التشغيل
- المادة الرئيسية وسُمك اللوح.
- أكبر مقاس للوح وأصغر مقاس للقطعة بعد التشطيب.
- الرسومات أو ملفات DXF أو مخططات الخزائن أو صور العينات.
- العمليات المطلوبة: القطع، أو التشكيل بالراوتر، أو عمل الأخاديد، أو الثقب، أو النقش، أو النحت.
تفاصيل المصنع والطلب
- حجم الإنتاج المستهدف يوميًا أو شهريًا.
- وحدة التحكم المفضلة: DSP B57 أو Mach3 أو Syntec.
- بلد الوجهة، والجهد الكهربائي، ومساحة الورشة.
- الملحقات المطلوبة: نظام شفط الغبار، أو مقاس أكبر، أو خيار المحور الرابع.
التسليم والضمان ودعم ما بعد البيع
مدة الإنتاج نحو 45 يومًا
تبلغ مهلة الإنتاج عادةً نحو 45 يومًا بعد اعتماد التجهيز ودفع العربون، وذلك حسب النطاق النهائي للطلب.
الشحن بالحاويات
تُعبأ الماكينة وتُشحن عادةً في حاوية وفقًا للوجهة والتجهيز المحدد.
ضمان لمدة عام واحد
تكون مدة دعم الضمان عادةً عامًا واحدًا، على أن يُؤكد النطاق النهائي في اتفاقية البيع.
التركيب والتدريب
يتم ترتيب إرشادات التركيب وتدريب المشغلين وفقًا للماكينة المحددة والوجهة ونطاق الخدمة المتفق عليه.
دعم استكشاف الأعطال وإصلاحها
يقدم فريق الخدمة لدينا الدعم في استكشاف أعطال الماكينة وإصلاحها وفقًا لنطاق خدمة ما بعد البيع المتفق عليه.
تنسيق قطع الغيار
يتوفر تنسيق قطع الغيار لتلبية متطلبات الصيانة وما بعد البيع وفقًا لتجهيز الماكينة.
فيديو الماكينة
شاهد K1325 ATC أثناء التشغيل
استخدم الفيديو المقدم لمراجعة تصميم الماكينة وعمليات تشغيل الأخشاب قبل مقارنة K1325 ATC بعملية الإنتاج الحالية لديك.
أسئلة شائعة حول K1325 ATC
هل يمكنها تشغيل ألواح الأثاث القياسية؟
تبلغ مساحة العمل X 1300 mm وY 2500 mm وZ 200 mm، ما يغطي مقاسات الألواح الشائعة 1220 × 2440 mm. تتطلب قطع العمل الأكبر مساحة عمل مختلفة.
متى تستحق الترقية إلى ATC؟
تصبح ATC أكثر فائدة عندما يستخدم برنامج إنتاج واحد عدة أدوات قطع، وتتسبب عمليات تغيير الأدوات اليدوية المتكررة في تعطيل سير العمل.
هل تحل محل ماكينة مثاقب متعددة؟
ليس بالضرورة. يمكن لمغزل تشغيل ماكينة الراوتر تنفيذ عمليات ثقب محددة، لكن أعمال ثقب الأثاث متعددة الثقوب بكميات كبيرة قد تكون أنسب لماكينة مثاقب متعددة أو حل مخصص للثقب.
هل يمكنها تشغيل الأكريليك أو البلاستيك؟
يمكن تشغيل هذه المواد باستخدام أدوات قطع ومعلمات ووسائل تثبيت مناسبة. يوصى بالتحقق باستخدام عينة عندما يكون تشطيب السطح أو سلوك المادة عاملًا حاسمًا.
هل أحتاج إلى محور رابع؟
الماكينة القياسية هي ماكينة راوتر ATC ثلاثية المحاور. يكون خيار المحور الرابع المدرج مناسبًا عندما تتطلب قطعة العمل تشغيلًا دورانيًا.
ما المعلومات المطلوبة لإعداد عرض سعر؟
قدّم نوع المادة والسُمك والحد الأقصى لحجم القطعة والرسومات والعمليات المطلوبة والإنتاجية المستهدفة ووحدة التحكم المفضلة والوجهة والملحقات المطلوبة.
مشروعك الإنتاجي
أخبرنا بما تريد إنتاجه
أرسل نوع المادة والسُمك ورسومات القطع ومقاس اللوح والعمليات المطلوبة والإنتاجية المستهدفة والوجهة. ستُعد Quick CNC سعر K1325 ATC وتجهيزه، أو توصي بحل CNC أكثر ملاءمة عندما يتطلب إنتاجك إعدادًا مختلفًا.
