Router CNC para portas de madeira maciça
Fresagem, furação, mandrilamento e abertura de canais em componentes longos de portas e móveis a partir de uma única configuração PTP. O PA-3713 combina área útil de trabalho de 1.300 × 3.700 × 200 mm, spindle HSD de 12 kW, cabeçote de furação HSD 7V2H, trocador automático de ferramentas para 8 ferramentas e sistema de fixação PTP móvel em um único Centro de Usinagem CNC industrial.
A Quick CNC desenvolve o PA-3713 para fabricantes que desejam manter mais operações de componentes de portas em uma única plataforma CNC e reduzir reposicionamentos repetidos entre processos separados de fresagem, furação e abertura de canais.
PA-3713 em resumo: Área útil de trabalho de 1.300 × 3.700 × 200 mm · spindle HSD de 12 kW · 24.000 rpm · cabeçote de furação HSD 7V2H · magazine tipo carrossel para 8 ferramentas · controle Syntec · servomotor Yaskawa
Solicite preço e configuração do PA-3713 Assista ao PA-3713 em operação
PA-3713 em resumo

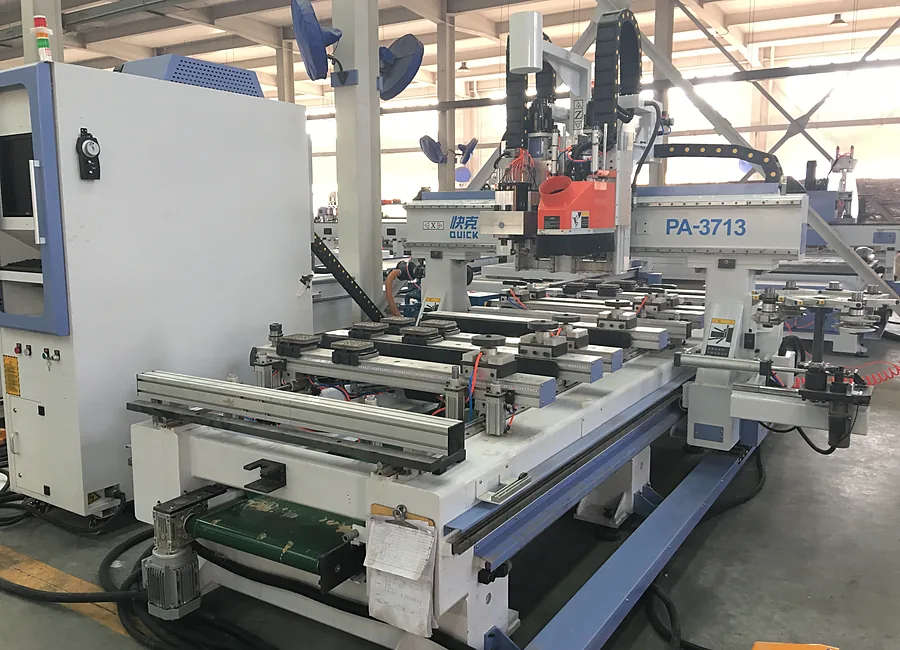

O PA-3713 é um Centro de Usinagem CNC PTP da Quick CNC para portas de madeira maciça, batentes, montantes, travessas e componentes longos de móveis. Ele combina fresagem, usinagem, furação, mandrilamento, abertura de canais, troca automática de ferramentas e sistema de fixação PTP móvel, permitindo manter várias operações em uma única máquina enquanto a peça permanece referenciada.
Mais indicado para: componentes longos de madeira que já foram cortados ou preparados e ainda precisam passar por várias operações de usinagem. Materiais principais: madeira maciça, MDF, compensado, painel aglomerado e materiais semelhantes à base de madeira, quando a geometria da peça e a fixação forem compatíveis com a mesa PTP.
Por que a PA-3713 funciona para a produção de portas
A fabricação de portas geralmente combina operações de perfilagem, usinagem de rebaixos, usinagem para fechaduras ou ferragens, canais, furos e padrões de furação em componentes longos. Dividir essas etapas entre várias máquinas aumenta o manuseio, a necessidade de definir novamente as referências e o estoque em processo entre as operações.
A PA-3713 reúne o spindle, a cabeça de furação, o trocador automático de ferramentas e a fixação PTP em uma única plataforma CNC. O comprimento útil de trabalho de 3700 mm atende a componentes longos, enquanto os pontos de apoio móveis e as pinças podem ser posicionados ao redor da peça real, sem forçar cada trabalho a usar uma mesa a vácuo fixa para chapas inteiras.
Onde a PA-3713 oferece mais valor
Produção mais adequada
- Componentes de portas de madeira maciça, batentes, montantes e travessas.
- Componentes longos ou estreitos de móveis que precisam de apoio móvel e fixação firme.
- Peças que combinam fresagem, usinagem, furação, mandrilamento e abertura de canais em uma única sequência programada.
- Produção em lotes, na qual a mesma família de componentes se repete com dispositivos e programas controlados.
- Produção em que o reposicionamento manual repetido entre máquinas separadas aumenta a mão de obra e o tempo de preparação.
Escolha outra plataforma Quick CNC para
- Nesting de chapas inteiras em alto volume, com carregamento e descarregamento automáticos.
- Peças mais curtas que não exigem o comprimento útil de trabalho da PA-3713, para as quais uma plataforma PTP mais compacta é suficiente.
- Usinagem de contornos simultânea em 5 eixos que exige um verdadeiro centro de usinagem de 5 eixos.
- Aço, aço inoxidável, metais endurecidos ou pedra, que exigem plataformas de máquinas dedicadas.
A PA-3713 foi desenvolvida para a produção de portas de madeira e componentes de móveis. A Quick CNC fornece plataformas CNC dedicadas para Nesting, usinagem em 5 eixos e outros requisitos de processo quando a PA-3713 não é a rota de produção adequada.
Especificações Técnicas
| Item | Configuração padrão da PA-3713 |
|---|---|
| Área útil de trabalho | 1300 × 3700 × 200 mm |
| Comprimento útil opcional | opção de 1300 × 5000 mm |
| Dimensões da máquina | 4000 × 1700 × 2100 mm |
| Movimentação X-Y | Acionamento por cremalheira e pinhão / engrenagem |
| Movimento Z | Transmissão por fuso de esferas |
| Guia linear | Guia linear quadrada Ø30 |
| Spindle | HSD 12 kW |
| Rotação do spindle | 24.000 rpm |
| Magazine de ferramentas | Magazine carrossel de 8 ferramentas |
| Cabeçote de furação | HSD 7V2H, 2,2 kW |
| Inversor de frequência | 18,5 kW |
| Motores de acionamento | Servomotor Yaskawa |
| Redutor | Shimpo |
| Controle | Sistema baseado em PC Syntec |
| Alimentação elétrica padrão | CA 380 V, 50–60 Hz, trifásico |
| Sistema de fixação | Mesa PTP móvel com blocos de vácuo e grampos pneumáticos |
A versão de 5.000 mm é configurada para projetos com componentes mais longos. A Quick CNC confirma o layout final dos apoios, a configuração da máquina, as utilidades e o plano de transporte com base no tamanho real da peça e na configuração adquirida.
O que a Configuração PA-3713 Significa na Produção
| Componente da PA-3713 | Valor na Produção |
|---|---|
| 3.700 mm de comprimento de trabalho | Suporta batentes longos de portas, montantes, travessas e componentes de móveis sem mover o trabalho para uma mesa mais curta. |
| Spindle HSD de 12 kW | Oferece os principais recursos de fresagem, perfilamento, abertura de bolsões, usinagem e execução de ranhuras para trabalhos com portas de madeira e componentes de móveis. |
| Cabeçote de furação HSD 7V2H | Adiciona funções dedicadas de furação e perfuração, permitindo que mais operações de abertura de furos permaneçam na mesma plataforma CNC. |

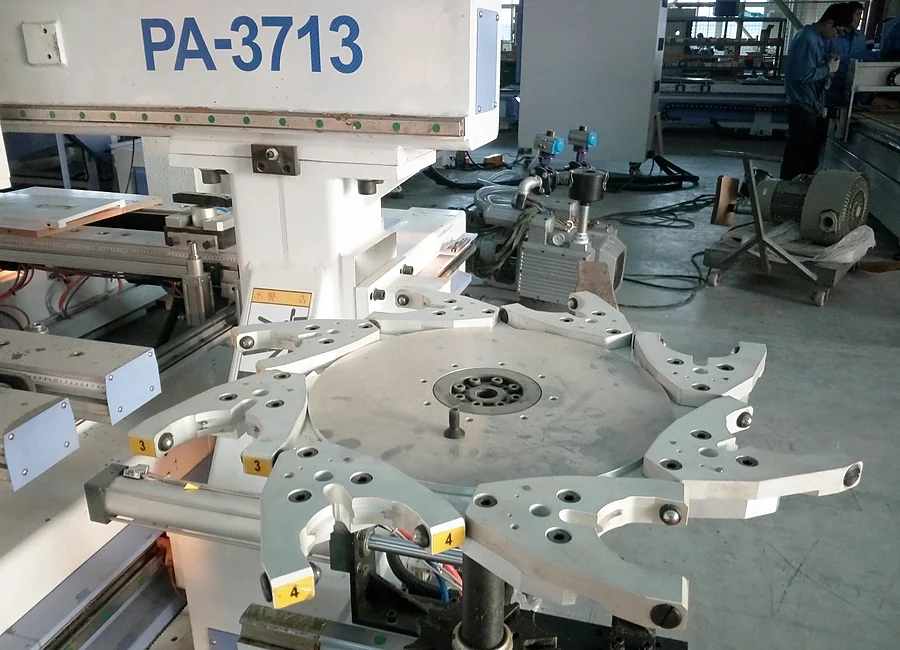

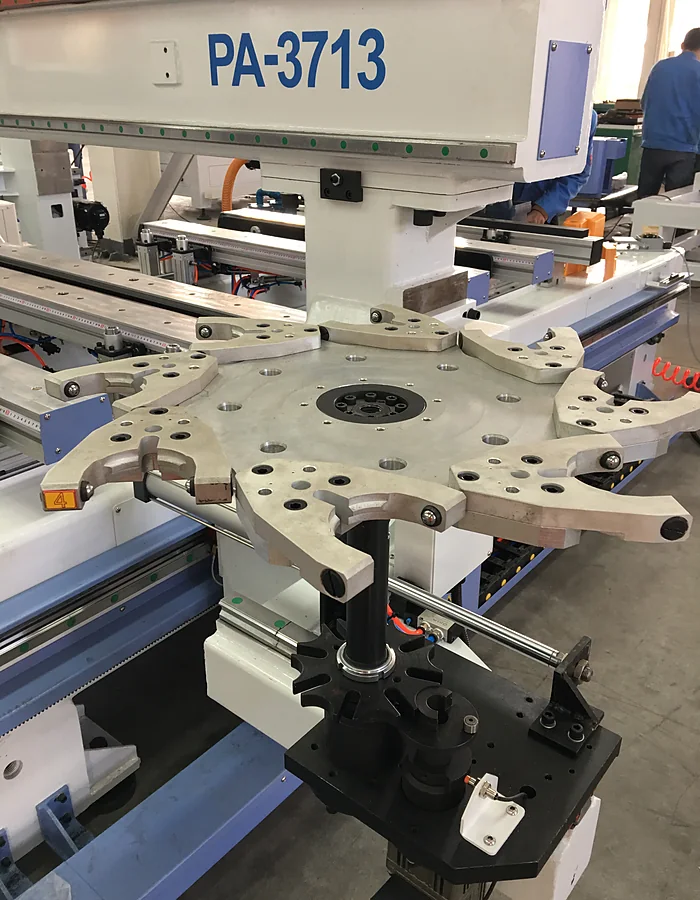

| Magazine carrossel de 8 ferramentas | Suporta programas com várias ferramentas sem trocas manuais repetidas entre as operações de fresagem, abertura de bolsões e execução de ranhuras. |
| Apoios PTP móveis | Posiciona o apoio sob a geometria real do componente, o que é útil para peças longas, estreitas e com apoio irregular. |
| Grampos pneumáticos | Oferece fixação positiva para componentes que precisam de mais do que apenas o apoio do vácuo. |
| Syntec + Yaskawa + Shimpo | Combina o controle CNC, o acionamento do servomotor e os componentes de redução em um sistema industrial de controle de movimento. |

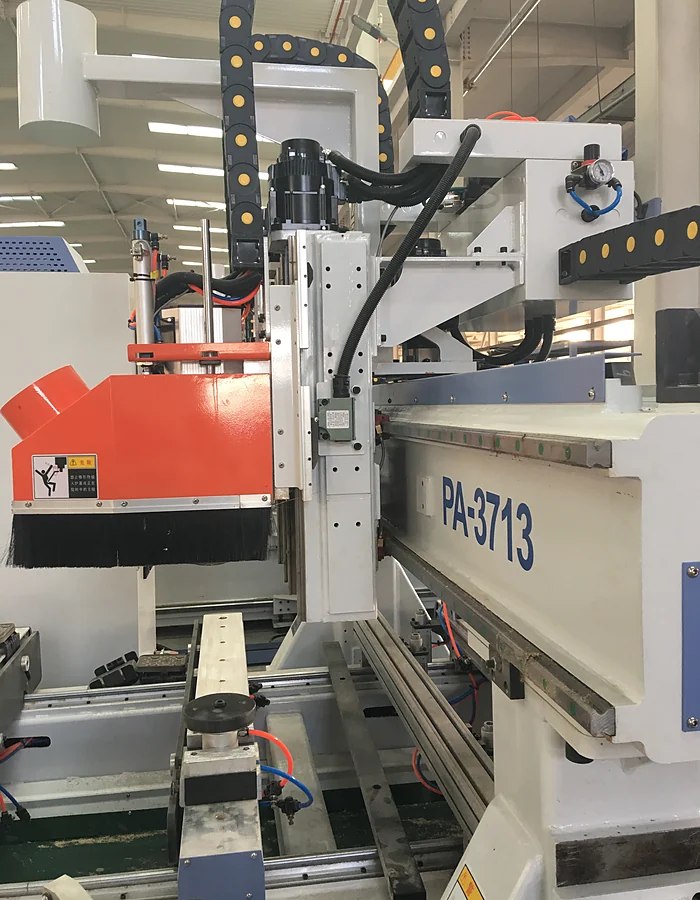

Estrutura Reforçada para Componentes Longos e Usinagem Multiprocesso
A PA-3713 utiliza um layout de centro de usinagem para a produção de componentes longos. Os eixos X-Y utilizam acionamento por cremalheira e pinhão, o eixo Z utiliza um fuso de esferas, e os servomotores Yaskawa com redutores Shimpo acionam o sistema de movimento sob o controle Syntec.

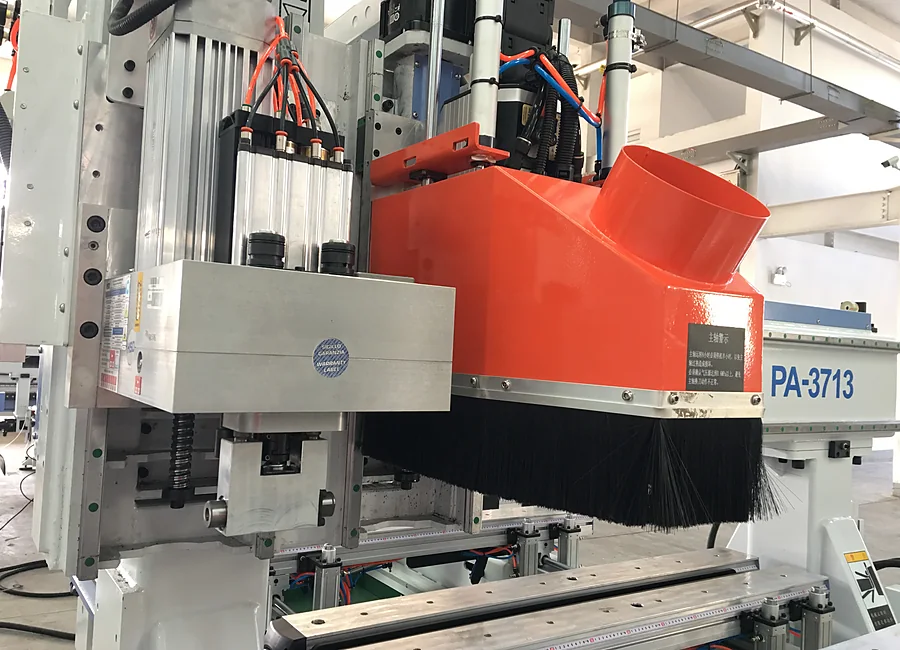

O spindle HSD de 12 kW realiza os principais trabalhos de fresagem e usinagem. O cabeçote de furação HSD 7V2H adiciona funções dedicadas de furação e perfuração, enquanto o carrossel de 8 ferramentas mantém os programas com várias ferramentas em andamento sem trocas manuais repetidas de ferramentas de corte.
Configure a PA-3713 para a Sua Produção de Portas
A área útil de trabalho padrão da PA-3713 é de 1.300 × 3.700 × 200 mm, com uma opção de comprimento de trabalho de 5.000 mm para componentes mais longos. A Quick CNC configura a máquina final de acordo com a peça real, a necessidade de fixação e a sequência de produção.
Para adequar a máquina à sua produção, envie o tamanho máximo da peça, as operações de usinagem na face superior/lateral/extremidade, a quantidade normal de ferramentas, as áreas de apoio e fixação, o software CAD/CAM e a alimentação elétrica disponível na oficina. A Quick CNC fará a correspondência entre o comprimento de trabalho, a configuração de fixação, o percurso das ferramentas e a configuração elétrica e os requisitos do projeto.

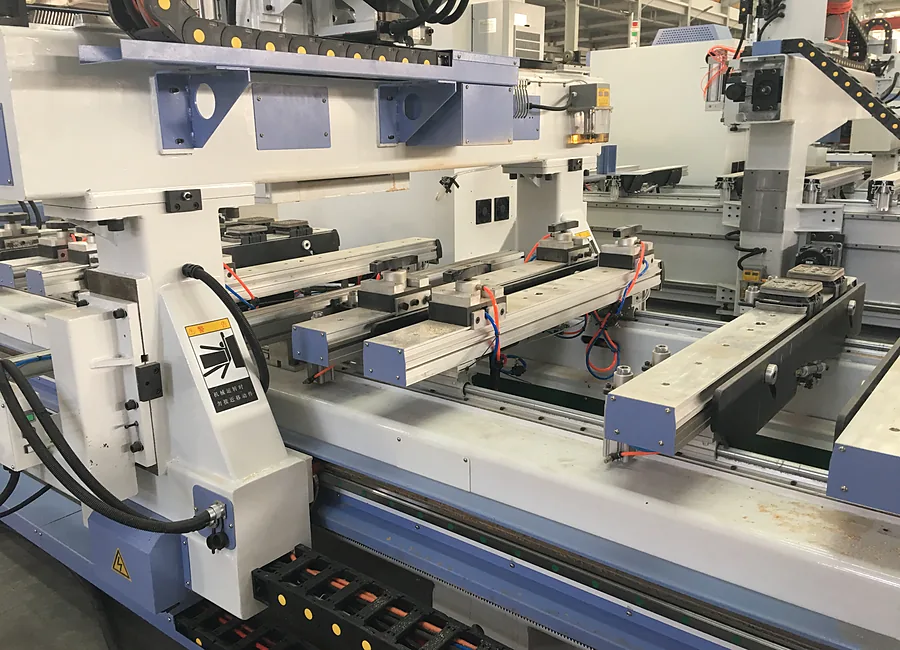

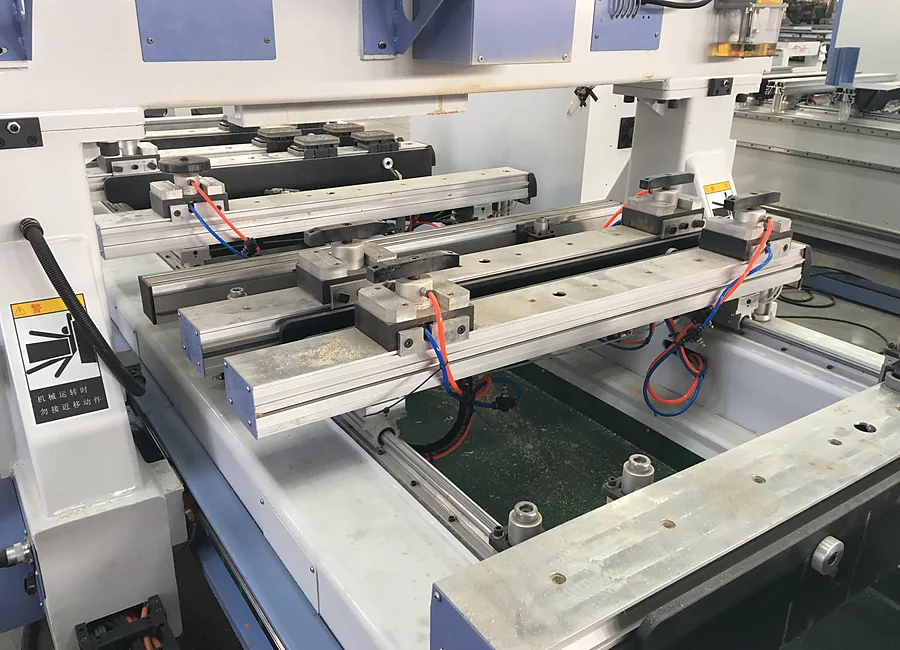

Fixação PTP para Componentes Longos de Portas
A fixação é um dos principais motivos para escolher um centro de usinagem PTP para componentes de portas. A mesa móvel permite que os pontos de apoio acompanhem a geometria da peça, enquanto os blocos de vácuo e os grampos pneumáticos podem ser posicionados onde o componente realmente precisa de suporte.
A Quick CNC define o plano de fixação com base na referência, nas zonas de folga das ferramentas, nas posições dos pods, nas áreas seguras para os grampos e nas direções de usinagem. Para madeira maciça, a seleção da ferramenta de corte também considera a direção das fibras, a qualidade das bordas, a profundidade dos bolsões e os requisitos de desbaste ou acabamento.
Veja a PA-3713 em Operação
Veja o centro de usinagem PA-3713 e o sistema de fixação PTP em operação. O vídeo mostra o layout real da máquina, o spindle e a área de furação, a mesa de trabalho e a estrutura voltada à produção.
PA-3713 ou PTP-3013?
As duas máquinas usam fixação no estilo PTP e combinam funções de fresagem com furação. A escolha certa depende do comprimento das suas peças e da sequência de usinagem.
| Critério de Seleção | PA-3713 | PTP-3013 |
|---|---|---|
| Comprimento de trabalho | 3700 mm padrão, opção de 5000 mm | 3000 mm |
| Spindle | HSD 12 kW | HSD de 9 kW |
| Cabeçote de furação | HSD 7V2H | HSD 12V4H |
| Foco típico | Componentes longos de madeira maciça para portas e móveis | Portas e painéis para móveis em uma área de trabalho mais compacta |
Escolha a PA-3713 quando a área de trabalho mais longa e seu layout de produção forem adequados à sua família de componentes. Escolha a PTP-3013 quando suas peças couberem no comprimento de trabalho mais compacto de 3000 mm.
Fluxo típico de usinagem de portas na PA-3713
- Carregue e posicione o componente. Posicione a peça de acordo com a referência e os pontos de apoio planejados.
- Fixe a peça na mesa PTP. Use blocos a vácuo e/ou grampos pneumáticos de acordo com a geometria da peça.
- Fresar e perfilar. Usine contornos, cavidades e detalhes de borda com o spindle HSD.
- Ranhurar e fresar. Conclua as ranhuras e os detalhes fresados programados sem alterar a configuração de referência.
- Furar e mandrilar. Use o cabeçote de mandrilamento HSD 7V2H para o padrão e a direção de furos aplicáveis.
- Trocar ferramentas automaticamente. O carrossel de 8 ferramentas permite programas com múltiplas ferramentas à medida que a sequência avança.
- Descarregar a peça concluída. Mova a peça para a próxima etapa da produção após a conclusão das operações CNC programadas.
É por isso que esse fluxo de processo torna a PA-3713 especialmente indicada para peças que exigem várias operações, mantendo a referência em uma única plataforma CNC.
Testes da Máquina, Controle de Qualidade e Suporte à Fabricação
A Quick CNC fabrica máquinas CNC desde 2006. A produção da PA-3713 segue nosso processo de fabricação de máquinas, com inspeção da estrutura e dos componentes, inspeção da montagem, testes elétricos, verificações de funcionamento da máquina e inspeção final da embalagem antes do envio.
Para requisitos de aceitação específicos do projeto, envie a peça de amostra, o item de medição ou o requisito documental necessário junto com as especificações do pedido, para que o escopo de testes acordado possa ser incluído no plano de entrega.
A Quick CNC opera um sistema de gestão da qualidade ISO 9001. A documentação CE da máquina está disponível para configurações e destinos aplicáveis, com o escopo final dos documentos confirmado no pedido assinado.
Da Fabricação da Máquina ao Suporte à Produção
A Quick CNC fornece a PA-3713 como um projeto completo de máquina CNC industrial. Antes do início da produção, ajustamos a configuração da máquina à peça, à sequência de usinagem, ao percurso das ferramentas, à fixação da peça, à conexão com o software, à infraestrutura da oficina e aos requisitos do destino.
Durante a fabricação da máquina e a preparação para a entrega, nossa equipe realiza as verificações aplicáveis de montagem, parte elétrica, funcionamento e embalagem. Após a entrega, a Quick CNC oferece suporte à instalação, comissionamento, operação, diagnóstico e necessidades de peças de reposição, de acordo com o escopo de serviço contratado.
Obtenha um Orçamento Preciso para a PA-3713
Você não precisa preparar um pacote completo de engenharia para obter o primeiro orçamento. Envie estes seis itens para que a Quick CNC possa preparar a primeira configuração e o preço da máquina:
- desenho da peça ou arquivo CAD;
- material principal;
- comprimento, largura e espessura máximos da peça;
- operações necessárias de fresagem, furação, mandrilamento, ranhuramento e operações laterais;
- meta de produção diária ou por turno;
- tensão, fase e frequência da oficina.
Para a confirmação final da engenharia, podemos então ajustar o layout de fixação, a sequência de ferramentas, a conexão CAD/CAM, o ar comprimido, o sistema de aspiração de pó, o método de carregamento e os requisitos de aceitação à máquina contratada.
Quantidade do pedido, prazo de entrega, embalagem e envio
O PA-3713 pode ser encomendado a partir de uma unidade.
Para uma configuração padrão confirmada, a produção normalmente é programada para aproximadamente 45 dias após a confirmação do pedido e da configuração. Configurações personalizadas podem exigir um prazo diferente, que a Quick CNC confirma no plano final do pedido.
O PA-3713 é preparado para embalagem de exportação e normalmente é enviado em contêiner. O arranjo de embalagem e carregamento segue a configuração da máquina encomendada e o destino.
Instalação, Garantia e Suporte Pós-Venda
O PA-3713 inclui garantia de um ano para a máquina, válida a partir do recebimento. A Quick CNC oferece suporte técnico remoto para instalação, comissionamento, operação da máquina e diagnóstico, com o escopo exato do serviço definido no pedido assinado.
O serviço técnico no local pode ser providenciado de acordo com o destino e o escopo do projeto. O fornecimento de peças de reposição e o suporte técnico continuam após o período de garantia para que a máquina permaneça assistida durante toda a sua vida útil.
Se precisar de suporte técnico, envie o número de série do PA-3713, as informações do alarme, fotos e vídeos. Nossa equipe de pós-venda usará esses dados para identificar o próximo diagnóstico ou ação de serviço.
Perguntas frequentes
O que é o Router CNC para Portas de Madeira Maciça PA-3713?
O PA-3713 é um Centro de Usinagem CNC PTP da Quick CNC para portas de madeira maciça e componentes longos de móveis. Ele combina spindle HSD de 12 kW, cabeçote de furação HSD 7V2H, magazine com 8 ferramentas e sistema de fixação PTP móvel para fresagem, furação, mandrilamento e abertura de canal em uma única plataforma CNC.
O PA-3713 é apenas para portas de madeira maciça?
Não. Portas de madeira maciça e componentes longos de móveis são as aplicações mais indicadas, mas MDF, compensado, painel aglomerado e outros materiais à base de madeira também podem ser processados quando a geometria do componente e o sistema de fixação PTP forem adequados.
O PA-3713 pode processar uma peça de 5.000 mm?
O PA-3713 tem uma opção de comprimento útil de 1.300 × 5.000 mm para projetos com componentes mais longos. Envie as dimensões exatas da peça para que a Quick CNC possa definir o layout dos apoios e a configuração geral da máquina.
Por que usar uma mesa PTP em vez de uma mesa de chapa completa a vácuo?
O sistema de fixação PTP permite mover os pontos de apoio de acordo com cada componente. Isso é especialmente útil para peças longas ou estreitas que precisam de fresagem, furação e acesso lateral, mantendo o referenciamento.
Quantas ferramentas o PA-3713 pode trocar automaticamente?
A configuração padrão do PA-3713 utiliza um trocador automático de ferramentas com magazine tipo carrossel para 8 ferramentas.
O PA-3713 inclui um cabeçote de furação?
Sim. A configuração padrão do PA-3713 utiliza um cabeçote de furação HSD 7V2H com potência nominal de 2,2 kW.
O PA-3713 funciona com meu software CAD/CAM?
O sistema de controle baseado em PC Syntec recebe o programa de usinagem. Envie o nome do software CAD/CAM e um arquivo representativo para que a Quick CNC possa adequar a programação e o pós-processador ao projeto.
Qual tensão devo solicitar para a Europa ou os Estados Unidos?
A entrada elétrica padrão da máquina é CA 380 V, 50–60 Hz, trifásica. Envie a tensão, a fase e a frequência reais da oficina para que a Quick CNC possa confirmar a configuração elétrica correta para o local de instalação.
Qual é a garantia do PA-3713?
A garantia padrão da máquina é de um ano a partir do recebimento, com a cobertura final e o escopo de serviço definidos no pedido assinado.
Envie o desenho da sua porta — a Quick CNC configurará o PA-3713 com base nele
Envie o desenho do componente, o material, o tamanho máximo, as operações de usinagem, a meta de produção e a alimentação elétrica da oficina. A Quick CNC adequará o sistema de fixação PTP, a sequência de ferramentas e a configuração do PA-3713 à sua produção e preparará o orçamento.
