Réponse rapide
Une fraiseuse CNC constitue un bon choix de production pour le bois massif lorsque la machine est choisie en fonction de la pièce réelle, et pas seulement de la taille de la table ou de la puissance de la broche.
Pour des pièces de mobilier principalement planes, commencez par une fraiseuse CNC 3 axes. Ajoutez un changeur automatique d’outils (ATC) lorsque la même pièce nécessite régulièrement plusieurs outils de coupe. N’envisagez un axe rotatif ou une machine 5 axes que si la géométrie exige réellement un usinage autour de la pièce ou dans plusieurs directions. Avec le bois massif, les principaux problèmes sont généralement le mouvement de la pièce brute, l’arrachement des fibres, les brûlures, un maintien insuffisant en fin de coupe et les variations d’une pièce brute à l’autre.
Commencez par ces quatre questions
Avant d’examiner les modèles de machines, clarifiez quatre points : la forme de la pièce, le nombre de faces à usiner, la méthode de maintien et le nombre d’outils utilisés par le programme habituel.
Les trois facteurs qui font la plus grande différence
- Ne comptez pas uniquement sur le vide pour toutes les pièces en bois massif. Les pièces brutes larges et planes peuvent être correctement maintenues sur une table à vide, mais les pièces étroites, gauchies ou irrégulières nécessitent souvent aussi des butées, des brides, des montages ou des ventouses.
- L’ébauche et la finition sont deux opérations différentes. Enlevez d'abord le gros de la matière, laissez une surépaisseur maîtrisée pour la finition, puis choisissez le sens de coupe final en fonction du chant et du fil qui doivent rester nets.
- Testez le type de pièce que vous fabriquez réellement. Une ébauche de démonstration facile à usiner ne vous apprendra pas grand-chose sur une longue traverse de chaise, une ébauche en bois dur déformée ou une pièce qui devient difficile à maintenir à l'approche du profil final.
Quand une fraiseuse CNC convient — et quand une planification plus poussée est nécessaire
- Traverses, panneaux, façades, étagères et composants profilés pour meubles
- Faces de portes, poches et usinages pour charnières et serrures
- Éléments d'escalier, balustres et colonnes
- Sculpture en relief, profilage, perçage et travaux d'assemblage
- Pièces répétitives pouvant utiliser des montages de bridage et des programmes enregistrés
- Ébauches vrillées ou à bords naturels
- Petites pièces offrant une très faible surface de maintien
- Poches profondes nécessitant une grande sortie de fraise
- Pièces comportant des contre-dépouilles ou difficiles d'accès par le côté
- Travaux pour lesquels l'humidité et les dimensions des ébauches varient constamment
Sur cette page
- Pourquoi le bois massif exige une planification différente
- Choisissez la machine
- Les éléments importants dans la configuration de la machine
- Comment maintenir la pièce
- Choisissez la fraise
- Usinez dans le bon ordre
- Résolvez les problèmes courants
- Une erreur courante lors du choix d'une machine
- Pourquoi la pièce de production réelle est importante
- Quelle machine convient à vos pièces ?
- Questions fréquentes sur l'usinage CNC du bois massif
Le bois massif ne se comporte pas comme le MDF
Le MDF et les autres matériaux en panneaux sont relativement homogènes. Ce n'est pas le cas du bois massif. Le sens du fil, la densité, les nœuds, la résine, l'humidité et les conditions de séchage peuvent tous modifier la coupe. Un programme qui produit une ébauche nette peut provoquer des arrachements sur la suivante si le sens du fil s'inverse ou si la pièce bouge après l'enlèvement de matière.
L'humidité peut modifier les dimensions finales
Le bois massif peut se rétracter ou gonfler lorsque son humidité varie, et ses variations dimensionnelles ne sont pas identiques dans toutes les directions du fil. Si la pièce doit s'insérer dans une ouverture de porte, s'aligner avec un autre composant ou conserver un jeu apparent étroit, n'évaluez pas le résultat uniquement à partir de la dimension relevée immédiatement après l'usinage.
Les documents de référence de l'USDA sur les propriétés du bois expliquent ces variations dimensionnelles. En production, le principe pratique est simple : maîtrisez l'état du bois à la réception et mesurez les pièces dans des conditions constantes.
Le fil détermine où apparaissent les arrachements
Le fil droit, le bois de bout, le contrefil et les zones autour des nœuds peuvent tous réagir différemment à la coupe. Repérez d'abord le chant visible, puis déterminez le sens de la fraise, la position d'entrée et la surépaisseur de finition autour de ce chant.
La pièce brute doit avoir une véritable surface de référence
La machine CNC peut répéter des coordonnées avec une très grande précision, mais elle ne peut pas corriger une pièce brute qui bascule ou se déplace sur le dispositif de maintien. Déterminez la face qui positionne la pièce, l’emplacement des butées et la face de référence qui restera utilisable après le détourage.
Choisissez la machine en fonction de la pièce, et non du nombre d’axes
Utilisez la machine la plus simple permettant d’atteindre toutes les caractéristiques sans créer de repositionnements inutiles. Des axes supplémentaires offrent davantage de possibilités d’accès, mais ils augmentent aussi le travail de programmation, de conception des montages et de prévention des collisions.
| Machine | Utilisation | Pourquoi ce choix est pertinent | Points à vérifier |
|---|---|---|---|
| Fraiseuse CNC 3 axes à table plane | Faces planes, poches, profils, perçages et reliefs accessibles par le dessus | Processus simple et dispositifs de maintien flexibles | Les éléments latéraux et arrière peuvent nécessiter une seconde mise en position |
| Fraiseuse CNC 3 axes avec ATC | Pièces répétitives nécessitant plusieurs outils de coupe | Évite les changements manuels répétés d’outils | L’ATC ne corrigera ni un mauvais maintien ni des faces inaccessibles |
| Configuration PTP / sur consoles et ventouses | Portes et pièces de mobilier unitaires nécessitant un support flexible et davantage de dégagement autour de certains chants ou de certaines zones d’usinage | Les ventouses et les brides peuvent maintenir des pièces unitaires tout en laissant un meilleur accès à l’outil autour des zones sélectionnées | La position des ventouses et des brides, l’accès de l’outil et les zones de collision doivent tous correspondre à la famille de pièces réelle |
| Configuration avec axe rotatif | Balustres, colonnes, pieds et pièces conçus autour d’un axe central | Permet de faire pivoter la pièce sans indexages manuels répétés | Cela ne remplace pas un usinage complet sur plusieurs faces |

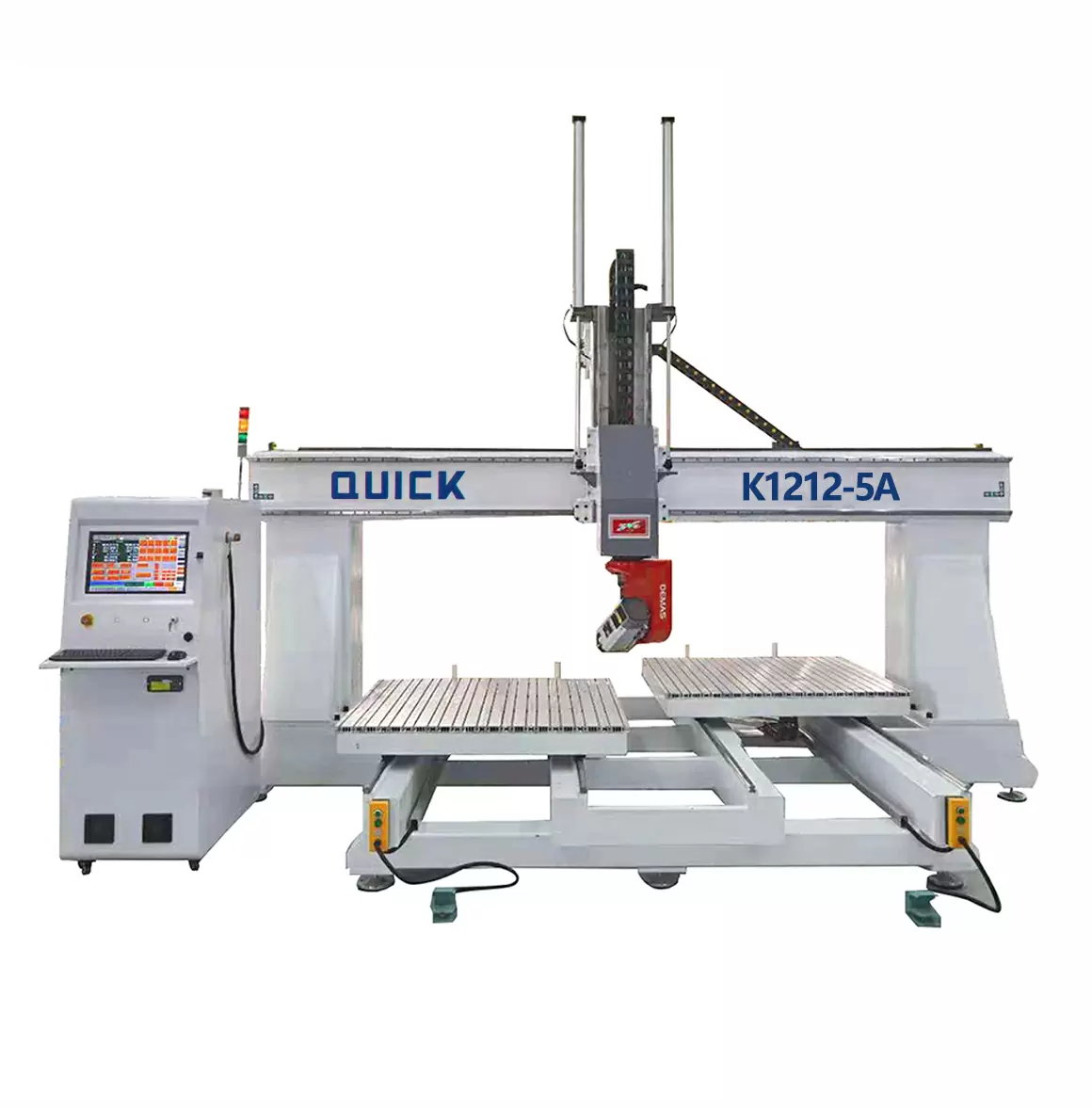

| Fraiseuse CNC 5 axes | Surfaces complexes et pièces nécessitant réellement un accès de l’outil depuis plusieurs directions | Réduit certains repositionnements et offre davantage d’angles d’usinage | Cela ne se justifie que si la famille de pièces nécessite réellement cet accès |
Pour une comparaison plus large, consultez Fraiseuses CNC 3, 4 et 5 axes .
Points essentiels dans la configuration de la machine
Structure et dégagements de la machine
Tenez compte de la longueur réelle de l’outil, de la hauteur du dispositif de bridage et de l’effort de coupe. La zone de travail annoncée indique la course des axes ; elle n’indique pas le dégagement utile restant après l’ajout des brides, des ventouses et des outils longs.
Broche et interface porte-outil
Ne choisissez pas la machine en fonction de la seule puissance de la broche. Tenez compte du diamètre réel de l’outil, de la profondeur de coupe, du porte-outil, de la longueur de l’outil et du cycle. Pour les travaux avec ATC, vérifiez que les outils et porte-outils prévus sont compatibles avec le magasin et laissent encore un dégagement suffisant sur l’axe Z.
Table et méthode de positionnement
Une table à vide convient bien aux pièces brutes larges et relativement planes. Les pièces étroites ou variables nécessitent souvent aussi des butées de positionnement, des pions, des plaques de bridage, des brides ou des ventouses.
Aspiration des poussières
Les copeaux et les fines poussières de bois peuvent affecter l’appui de la pièce, la qualité de finition et la zone de travail. Assurez-vous que le système d’aspiration atteint l’outil et que les dispositifs de bridage et les surfaces de positionnement peuvent être facilement nettoyés entre les pièces.
Flux de travail de la FAO et de l’opérateur
La commande et le logiciel de FAO doivent prendre en charge les axes, les changements d’outils, les dispositifs de bridage et le post-processeur — la sortie FAO adaptée à votre commande CNC. Même une machine performante peut faire perdre beaucoup de temps si chaque changement de série nécessite des interventions manuelles.
Vérifiez que la pièce reste maintenue vers la fin de la coupe
N’évaluez pas le dispositif de bridage uniquement au moment où la pièce brute est placée sur la table. Le moment le plus critique survient souvent après que l’usinage des poches et des profils a retiré la majeure partie de la matière qui contribuait au maintien de la pièce.
| État de la pièce | Mode de maintien à envisager | Points à vérifier |
|---|---|---|
| Pièce brute de grandes dimensions et plane | Table à vide | Fuites, état du martyr, surface de contact restante et ordre des découpes traversantes |
| Traverses étroites ou petites pièces | Montage, brides, ponts de maintien ou maintien combiné | Dégagement des brides, répétabilité du positionnement et méthode de débridage |
| Ébauche voilée ou irrégulière | Maintien mécanique avec une surface de référence préparée | Bon positionnement de la pièce et éventuel déplacement lors de l'enlèvement de matière |
| Pièce nécessitant un accès aux chants ou à la face inférieure | Ventouses, montage surélevé ou seconde mise en position | Points d'appui, accès de la fraise et report des références |
| Pièce de révolution | Mandrin rotatif et support | Axe de rotation, longueur de support, équilibrage et portée de la fraise |
Choisissez la fraise adaptée au chant que vous devez garder propre
Il n'existe pas de fraise “ idéale ” pour tous les bois massifs. Commencez par tenir compte de l'opération, du sens du fil, de la face visible, de la profondeur et de l'évacuation des copeaux. L'ébauche et la finition nécessitent souvent des outils différents ou, au minimum, des conditions de coupe différentes.
| Application | Direction de l’outil | Points à vérifier |
|---|---|---|
| Enlèvement de matière important | Fraise d'ébauche ou hélicoïdale adaptée | Bonne évacuation des copeaux, maintien stable et surépaisseur suffisante pour la finition |
| Arête supérieure visible | Une coupe descendante peut aider à maintenir les fibres de la face supérieure | La qualité de l'arête inférieure et l'évacuation des copeaux doivent néanmoins être vérifiées |
| Arête inférieure visible | Une coupe ascendante peut faciliter l'évacuation des copeaux | Surveillez tout soulèvement ou dommage sur l'arête supérieure |
| Découpe traversante nécessitant une arête propre sur les deux faces | Une géométrie à compression peut être testée | Vérifiez l'essence de bois utilisée, le sens du fil, l'épaisseur du matériau et la zone de transition des hélices avant de considérer la compression comme la solution |
| Finition de surfaces 3D | Fraise boule ou autre fraise de finition adaptée | Portée de l'outil, sens du fil, hauteur de crête et temps de finition |
| Assemblages ou chants décoratifs | Outil droit, à queue-d'aronde, en V ou profilé, sélectionné selon l'usage | Compatibilité du porte-outil, dégagement du diamètre et charge de coupe admissible |
Pour plus de détails, consultez le guide des fraises pour fraiseuse CNC.
Utilisez l'avance par dent comme point de départ, et non comme valeur définitive
Les fabricants d'outils établissent généralement le lien entre la vitesse d'avance, la vitesse de rotation et le nombre de dents au moyen de l'avance par dent. Cette relation est utile, mais le réglage final doit néanmoins être adapté à l'essence de bois, à l'outil, à la profondeur de coupe, au maintien de la pièce et à la finition souhaitée.
Si l'avance est trop faible par rapport à la vitesse de rotation, l'outil peut frotter et brûler le bois. Si la coupe est trop agressive, l'outil peut être en surcharge ou déplacer la pièce. Commencez par les données du fabricant de l'outil, testez l'usinage réel et enregistrez la combinaison qui fonctionne.
Consultez également le guide des vitesses d'avance CNC pour plus de détails.
Usinez dans le bon ordre
Un usinage stable du bois massif donne généralement de meilleurs résultats lorsque la préparation de l’ébauche, l’ébauche et la finition sont traitées comme des étapes distinctes.
Consignez l’essence de bois, les dimensions de l’ébauche, les faces visibles, les défauts acceptables et la surface qui servira de référence.
Déterminez le positionnement de la pièce et assurez-vous qu’elle restera soutenue après l’usinage des poches et des contours.
Retirez la majeure partie de la matière tout en laissant une surépaisseur maîtrisée pour la passe de finition.
Un enlèvement de matière important ou irrégulier peut libérer des contraintes. Certaines pièces doivent être remises en appui avant la mise aux dimensions finale.
Choisissez la fraise, le sens d’usinage et l’entrée en fonction de la surface qui sera réellement visible et mesurée.
Conservez des conditions constantes pour le moment de la mesure, le contrôle de la qualité des chants et le contrôle de l’ajustement.
Ces choix de FAO méritent d’être testés sur la pièce réelle
- Entrée et sortie à proximité des chants où le fil est visible
- Usinage en avalant ou en opposition sur du bois à fil changeant
- Profondeur de passe dans les poches plus profondes
- Surépaisseur de finition
- Mouvements dans les angles susceptibles de laisser des traces de brûlure
- Attaches ou fine peau de maintien sur les petites pièces
- Portée de l’outil sur les surfaces 3D
Corrigez le problème de coupe avant de mettre la machine en cause
| Ce que vous voyez | Causes possibles | Ce qu’il faut essayer en premier |
|---|---|---|
| Arrachement / fibres éclatées | Fil changeant, sens d’usinage, chant non soutenu ou enlèvement de matière excessif lors de la passe finale | Modifiez l’entrée ou le sens d’usinage, laissez une surépaisseur de finition et utilisez une fraise adaptée au chant visible |
| Traces de brûlure | Outil émoussé, frottement, temps d’arrêt, copeaux piégés ou engagement excessif | Vérifiez la fraise, le rapport entre la vitesse d’avance et le régime ainsi que le parcours d’outil avant de demander davantage de puissance de broche |
| Chant pelucheux | Arrachement de fibres, mauvais choix de fraise ou stratégie de finition insuffisante | Utilisez une passe de finition distincte et testez le sens d'usinage sur le fil réel du bois |
| Vibrations / ondulations | Outil trop long, fixation insuffisamment rigide, engagement excessif de l'outil ou mouvement de la machine / du dispositif de fixation | Raccourcissez l'outil, améliorez le support et réduisez d'abord les charges instables |
| La pièce bouge vers la fin de l'usinage | La surface de maintien par le vide disparaît ou une petite pièce est libérée trop tôt | Modifiez l'ordre des coupes, utilisez des attaches / une peau d'oignon ou améliorez le dispositif de fixation |
| Les dimensions changent après l'usinage | Variation de l'humidité, libération de contraintes internes ou ébauches irrégulières | Maîtrisez l'état du matériau et effectuez toujours le contrôle au même moment |
Une erreur courante : choisir la machine en fonction des dimensions de la table
Imaginez un atelier de fabrication de meubles qui compare les machines principalement selon leur zone de travail. La pièce latérale de chaise tient facilement sur la table ; sur le papier, une fraiseuse CNC de base à changement manuel d'outils semble donc convenir.
- Ce qui se passe
- La pièce réelle nécessite un profilage d'ébauche, un perçage, une finition et une fraise de profilage des chants. L'opérateur doit s'arrêter sans cesse pour changer d'outil, tandis que l'ébauche étroite devient plus difficile à maintenir à l'approche du profil final.
- Pourquoi cela se produit
- La machine a été choisie en fonction des dimensions de la plus grande ébauche, mais personne n'a défini la séquence d'outils ni identifié le point faible du dispositif de maintien.
- Modification à apporter
- Réalisez un dispositif de fixation répétable, vérifiez la plus petite surface de maintien restante et utilisez l'ATC si la même séquence multi-outils est exécutée à chaque cycle.
- La leçon à retenir
- Les dimensions de la table indiquent uniquement si la pièce peut physiquement y tenir. L'accès des outils, les changements d'outils et le maintien déterminent si le processus fonctionne réellement.
Une pièce de production réelle est plus révélatrice qu'une démonstration facile
Si votre travail réel porte sur une longue traverse de chaise, une pièce de porte dont les nœuds varient ou un composant irrégulier en bois massif, il est peu utile de tester uniquement une petite chute droite au fil régulier. Le test pertinent est celui de la pièce qui pose réellement des difficultés dans votre production.
- Utilisez la même essence de bois et une ébauche représentative.
- Incluez la zone la plus difficile à atteindre pour la fraise.
- Incluez la plus petite surface de maintien à l'approche de la fin de la coupe.
- Incluez le chant visible dans le fil du bois le plus susceptible de s'arracher.
- Repérez les dimensions et les surfaces réellement importantes sur la pièce finie.
- Consignez la fraise, le dispositif de fixation et le parcours d'outil ayant produit le résultat.
Quelle machine convient à vos pièces en bois massif ?
Ne partez pas d'un numéro de modèle. Partez de la pièce, du nombre de faces à usiner, de la liste des outils et de la manière dont l'ébauche sera maintenue.
Questions fréquentes sur l’usinage CNC du bois massif
Une fraiseuse CNC peut-elle découper du bois massif ?
Oui. Une fraiseuse CNC de production peut détourer, évider, percer et sculpter du bois massif lorsque la machine, l’outil, le bridage et le parcours d’outil sont adaptés à la pièce. Le bois massif exige une meilleure maîtrise du processus que le MDF ou d’autres panneaux homogènes, car le fil, les nœuds, l’humidité et les variations des pièces brutes influent sur le résultat.
Quel type de fraiseuse CNC convient le mieux aux pièces de meubles en bois massif ?
Commencez par une fraiseuse 3 axes pour les travaux réalisés principalement sur des faces planes. Choisissez le changement automatique d’outils (ATC) lorsque la pièce habituelle nécessite plusieurs outils. Ajoutez une capacité rotative ou 5 axes uniquement si la géométrie exige réellement un usinage autour de la pièce ou depuis plusieurs directions.
Ai-je besoin d’une fraiseuse CNC avec changement automatique d’outils (ATC) pour le bois massif ?
L’ATC est pertinent lorsque la même pièce nécessite régulièrement des outils d’ébauche, de finition, de perçage, de détourage ou de profilage des chants. Si la plupart des travaux utilisent un seul outil et que les changements manuels ne ralentissent pas la production, une fraiseuse CNC standard peut rester le meilleur choix.
Le bridage par le vide suffit-il pour le bois massif ?
Cela peut suffire pour des pièces brutes larges et suffisamment planes. Les pièces étroites, gauchies ou poreuses nécessitent souvent des butées, des serre-joints, des plots à vide, des montages d’usinage ou une combinaison de ces solutions. Vérifiez le maintien au point le plus faible, près de la fin de la coupe.
Comment l’humidité affecte-t-elle le bois massif usiné par CNC ?
Les dimensions du bois peuvent varier avec son taux d’humidité, et ces variations diffèrent selon le sens du fil. Maîtrisez l’état du bois à la réception et mesurez les dimensions importantes dans des conditions constantes.
Quelle fraise utiliser pour le bois dur ?
Choisissez l’outil selon l’opération, le chant visible, le sens du fil, la profondeur et les besoins d’évacuation des copeaux. Les outils à coupe ascendante, à coupe descendante, à compression, d’ébauche, de finition et de forme répondent à des besoins différents. Commencez par les données du fabricant de l’outil, puis effectuez des essais sur le travail réel.
Comment éviter les brûlures lors du fraisage du bois massif ?
Maintenez l’outil affûté, évitez les temps d’arrêt, évacuez les copeaux et utilisez une combinaison vitesse d’avance/vitesse de rotation qui coupe au lieu de frotter. Les traces de brûlure peuvent également résulter d’un engagement excessif de l’outil ou d’un déplacement trop lent dans les angles.
Comment réduire les arrachements dans le sens du fil ?
Testez le sens de coupe de l’outil par rapport au fil réel, placez les entrées d’outil à l’écart des chants sensibles et laissez de la matière pour une légère passe de finition. Une seule passe avec un fort enlèvement de matière ne doit pas être censée produire l’état de surface visible final.
Quand une fraiseuse CNC 5 axes est-elle rentable pour le bois massif ?
Choisissez une machine 5 axes lorsque la pièce exige réellement un accès à plusieurs faces, des angles composés ou l’usinage de courbes complexes qui nécessiteraient autrement trop de repositionnements. Des axes supplémentaires ne compensent pas des pièces brutes de mauvaise qualité, des montages peu rigides ou une mauvaise programmation FAO.
Références
- USDA Forest Products Laboratory — Manuel du bois : relations avec l’humidité et propriétés physiques du bois
- Amana Tool — Référence des vitesses d’avance et avances par dent pour les fraises hélicoïdales destinées au bois massif
- NIOSH — Poussières de bois produites par les fraiseuses automatisées
Ces références étayent les principes de processus présentés ci-dessus. Pour une machine spécifique, adaptez la configuration finale au bois, à la pièce, au montage et aux exigences de production réels.
