Choisir la broche adaptée à votre fraiseuse CNC
Commencez par choisir la broche adaptée à votre application. Examinez ensuite son mode de refroidissement.
Une broche CNC refroidie par air convient bien si vous recherchez une installation plus simple, avec moins de composants de refroidissement supplémentaires et aucun liquide de refroidissement à gérer. Veillez simplement à ce que la broche bénéficie du débit d’air propre dont elle a besoin.
A broche CNC refroidie par eau est un choix pertinent lorsque la broche dont vous avez besoin utilise un refroidissement liquide et que votre équipe est en mesure d’assurer l’entretien du liquide de refroidissement, des tuyaux, du circuit et du groupe de refroidissement.
Ne considérez pas le refroidissement par eau comme une preuve de précision supérieure, ni le refroidissement par air comme une preuve de capacité de production inférieure.
La fiche technique publique actuelle de l’UE-481 de Quick CNC indique une Broche de 9 kW ISO30 refroidie par air, une vitesse de rotation de la broche de 24 000 tr/min, et une zone de travail X-Y-Z de 1220 × 2440 × 200 mm, soit environ 48 × 96 × 7,9 po. Par ailleurs, la gamme ES951 de HSD comprend des versions à refroidissement par air forcé et par liquide. Ces exemples montrent pourquoi le mode de refroidissement ne peut pas être choisi à partir d’un seuil universel de puissance de broche.
Une bonne configuration de refroidissement est simple : la broche est adaptée à l’application, votre équipe peut l’entretenir et la machine peut vous avertir en cas d’anomalie de refroidissement.
Broche refroidie par air ou par eau : laquelle choisir ?
Il n’existe pas de solution idéale pour tous les ateliers.
Le refroidissement par air est souvent le choix le plus simple si vous recherchez une installation comportant moins de composants de refroidissement externes.
Le refroidissement par eau est plus adapté lorsque la broche l’exige et que votre équipe peut maintenir le circuit de refroidissement en bon état.
La bonne question n’est pas “ Laquelle présente le plus d’avantages ? ”. Posez-vous plutôt celle-ci :
Quelle défaillance du système de refroidissement cette usine peut-elle détecter, traiter et corriger avant qu’elle n’interrompe la production ou n’endommage la broche ?

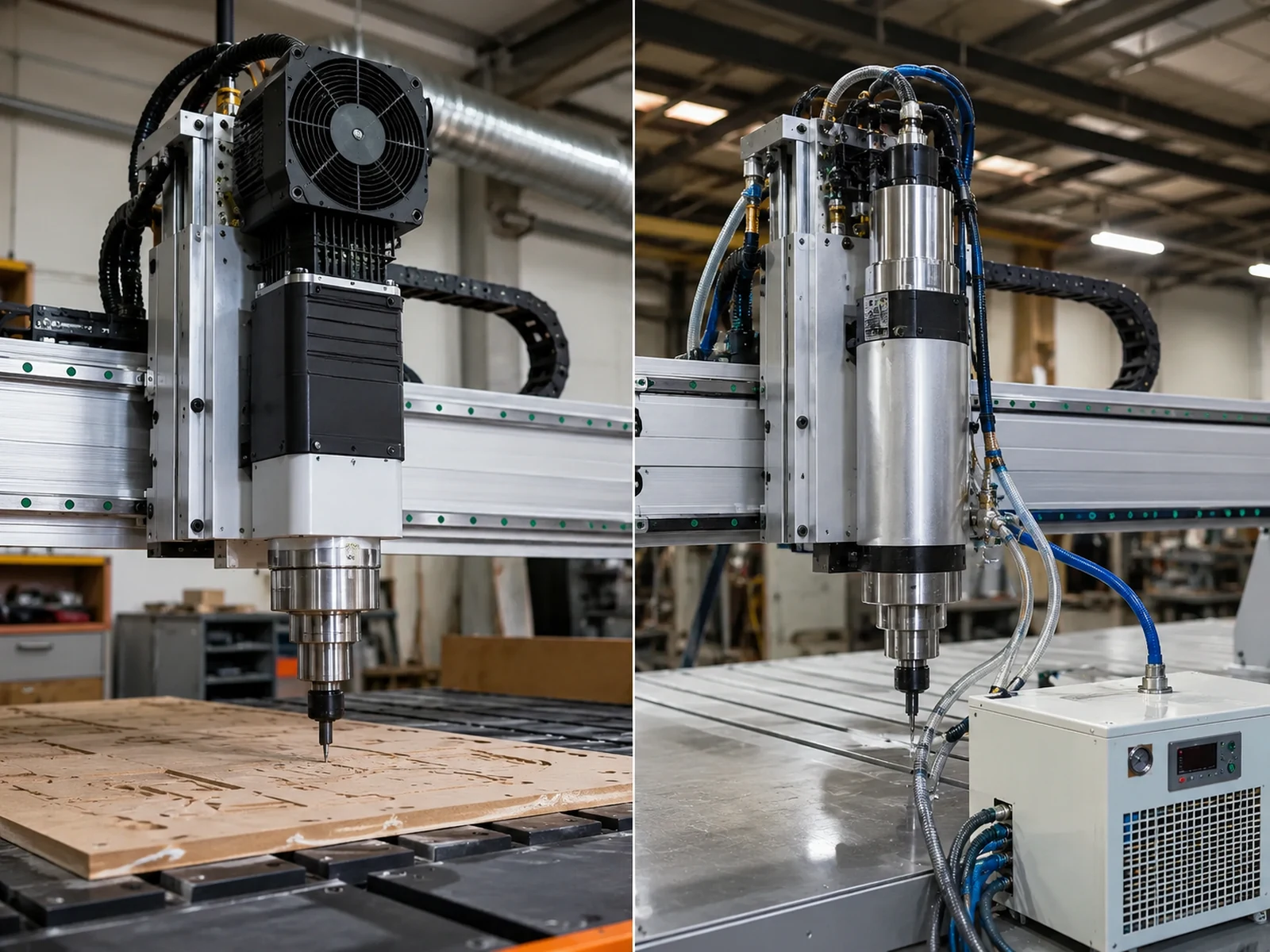

Refroidissement par air ou par eau : quelle est la véritable différence ?
| Comparer | Refroidissement par air | Refroidissement par eau | Points à vérifier |
|---|---|---|---|
| Configuration du système | Moins de composants de refroidissement externes | Ajout d’un circuit de refroidissement liquide | Vérifiez ce qui est réellement inclus |
| Entretien principal | Maintenez le ventilateur et le circuit d’air propres | Entretenez le liquide de refroidissement, l’unité de refroidissement, les flexibles et le circuit de circulation | Veillez à désigner un responsable des contrôles réguliers |
| Gel | Aucun circuit de liquide de refroidissement de la broche | Nécessite un liquide de refroidissement homologué ou une procédure de vidange planifiée | Vérifiez les températures de transport et de stockage |
| Défaillance principale | Débit d’air restreint ou panne du ventilateur | Perte de circulation, panne de la pompe, obstruction, fuite ou dissipation thermique insuffisante | Vérifiez comment la machine vous avertit et comment elle réagit ensuite |
| Bruit | Le ventilateur reste une source de bruit de la broche | Supprime le ventilateur de refroidissement de la broche sur les modèles à refroidissement liquide | Comparer le niveau sonore de la machine complète |
| Installation | Nécessite des entrées et sorties d’air propres et dégagées | Nécessite de l’espace pour le passage des flexibles et l’unité de refroidissement | Assurez-vous de disposer de suffisamment d’espace pour l’installation et la maintenance |
| Évaluation pour la production | Repose sur les données de la broche | Repose sur les données de la broche | Comparez le régime de service, la vitesse de rotation, le couple et l’interface d’outil |
Comment fonctionnent les deux systèmes de refroidissement ?
Le mode de refroidissement de la broche détermine les points que votre équipe doit contrôler chaque jour.
Broche refroidie par air

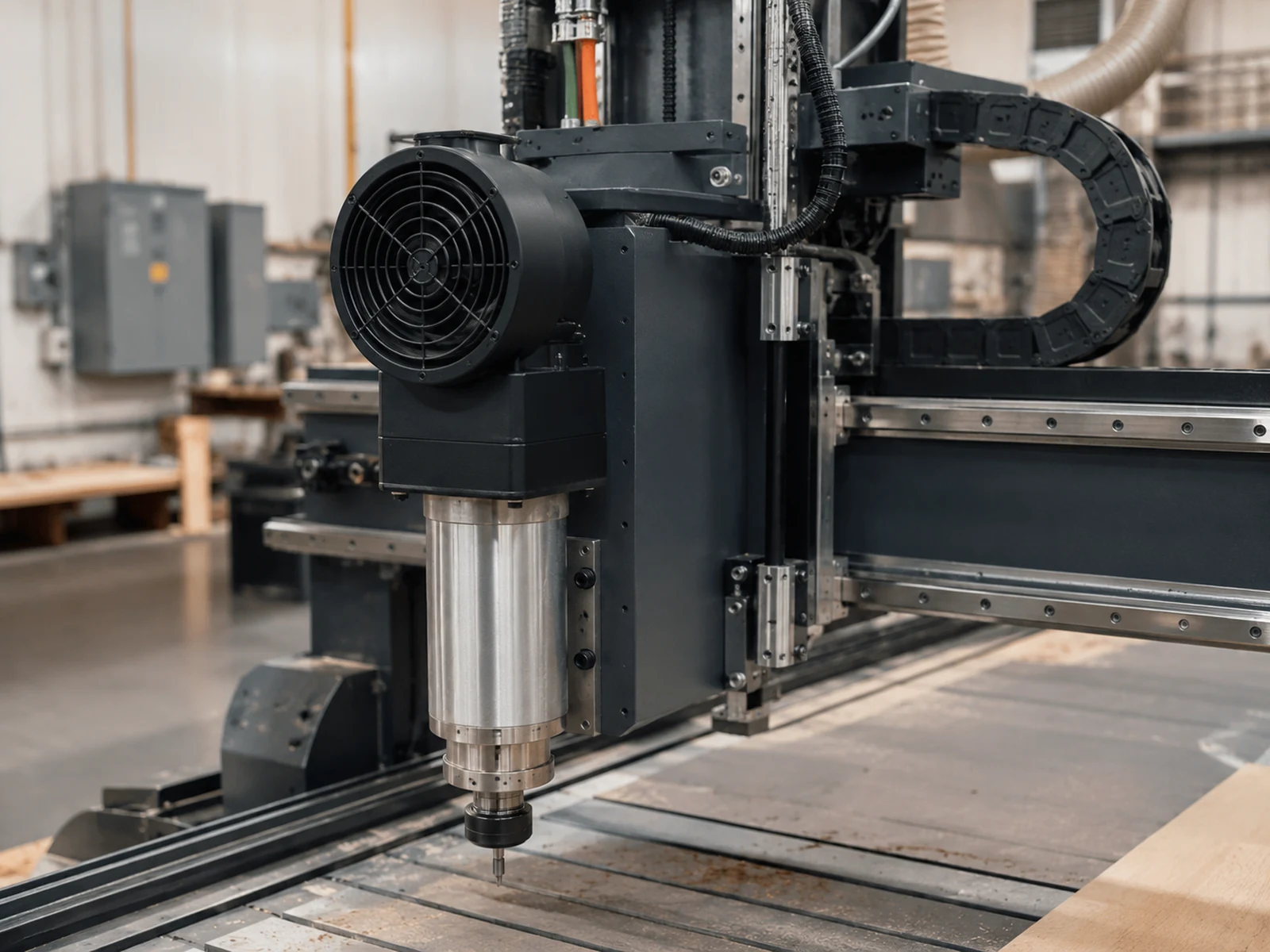

Une broche refroidie par air utilise un flux d’air généré par un ventilateur pour évacuer la chaleur du moteur.
Le ventilateur peut être monté directement sur l’arbre de la broche ou alimenté indépendamment. Un ventilateur monté sur l’arbre suit la rotation de la broche, tandis qu’un ventilateur à alimentation indépendante peut fournir un flux d’air indépendamment de la vitesse de la broche. Colombo présente les architectures à ventilateur sur arbre, à ventilateur motorisé, à air comprimé et à refroidissement liquide comme des conceptions de broches distinctes.
Avant de commander, assurez-vous que les points suivants sont clairement définis :
- Architecture du ventilateur
- Alimentation électrique du ventilateur
- Emplacement de l’entrée et de la sortie d’air
- Dégagement requis pour l’installation
- Accès pour le nettoyage
- Sortie de la protection thermique
Le refroidissement par air reste efficace uniquement tant que le flux d’air prévu est disponible. Les consignes de maintenance de Colombo demandent expressément aux utilisateurs de maintenir propres le corps de la broche, les ventilateurs et les conduits d’air afin que le système de refroidissement puisse fonctionner correctement.
Ne supposez pas que l’UE-481 utilise un ventilateur entraîné par l’arbre ou alimenté indépendamment. La spécification produit actuellement disponible au public indique que la broche est refroidie par air, mais ne précise pas l’architecture de son ventilateur.
Broche refroidie par eau

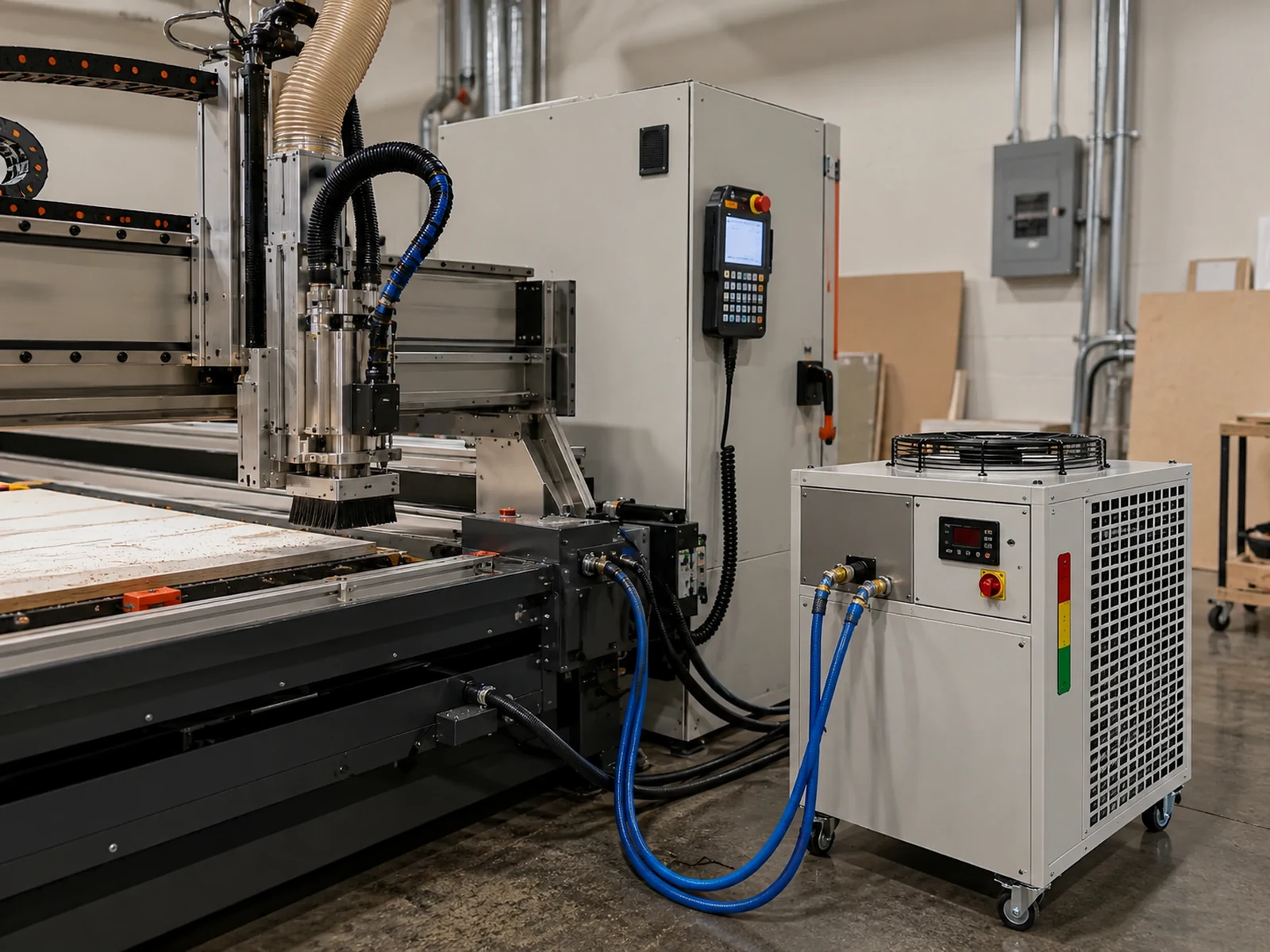

Une broche refroidie par eau fait circuler un liquide de refroidissement dans des passages situés à l’intérieur ou autour du corps de la broche et transfère la chaleur vers une unité de refroidissement externe.
L’ensemble complet peut comprendre :
- Pompe de circulation
- Flexibles d’alimentation et de retour
- Liquide de refroidissement
- Groupe frigorifique
- Échangeur thermique eau/air
- Surveillance de la température
- Détection de faible débit ou verrouillage en cas de débit insuffisant
- Entrée de défaut du système de commande
Le dispositif de refroidissement requis n’est pas universel. HSD répertorie à la fois un groupe frigorifique à eau et un échangeur thermique eau/air parmi les accessoires de sa gamme ES951. Sa fiche technique indique également que la configuration de refroidissement varie selon les versions de broche d’une même gamme.
Utilisez uniquement le fluide de refroidissement ainsi que les valeurs de débit, de pression et de température de fonctionnement spécifiés pour la broche et l’unité de refroidissement concernées. Ne reprenez pas un mélange de fluide de refroidissement ou une valeur de débit provenant d’un autre modèle de broche.
Le refroidissement doit fonctionner avec le reste de la machine
Le système de refroidissement doit également fonctionner correctement avec :
- Paramètres du variateur de fréquence
- Alarmes du système de commande
- Protection thermique
- Protection contre un débit insuffisant, lorsqu’elle est incluse
- Cheminement des câbles et des flexibles
- Aspiration des poussières
- Accès pour la maintenance
- Équipement de changement d’outils
Même une broche adaptée peut devenir une mauvaise configuration si le refroidissement, les alarmes, les flexibles, le câblage ou l’accès pour la maintenance sont mal intégrés.

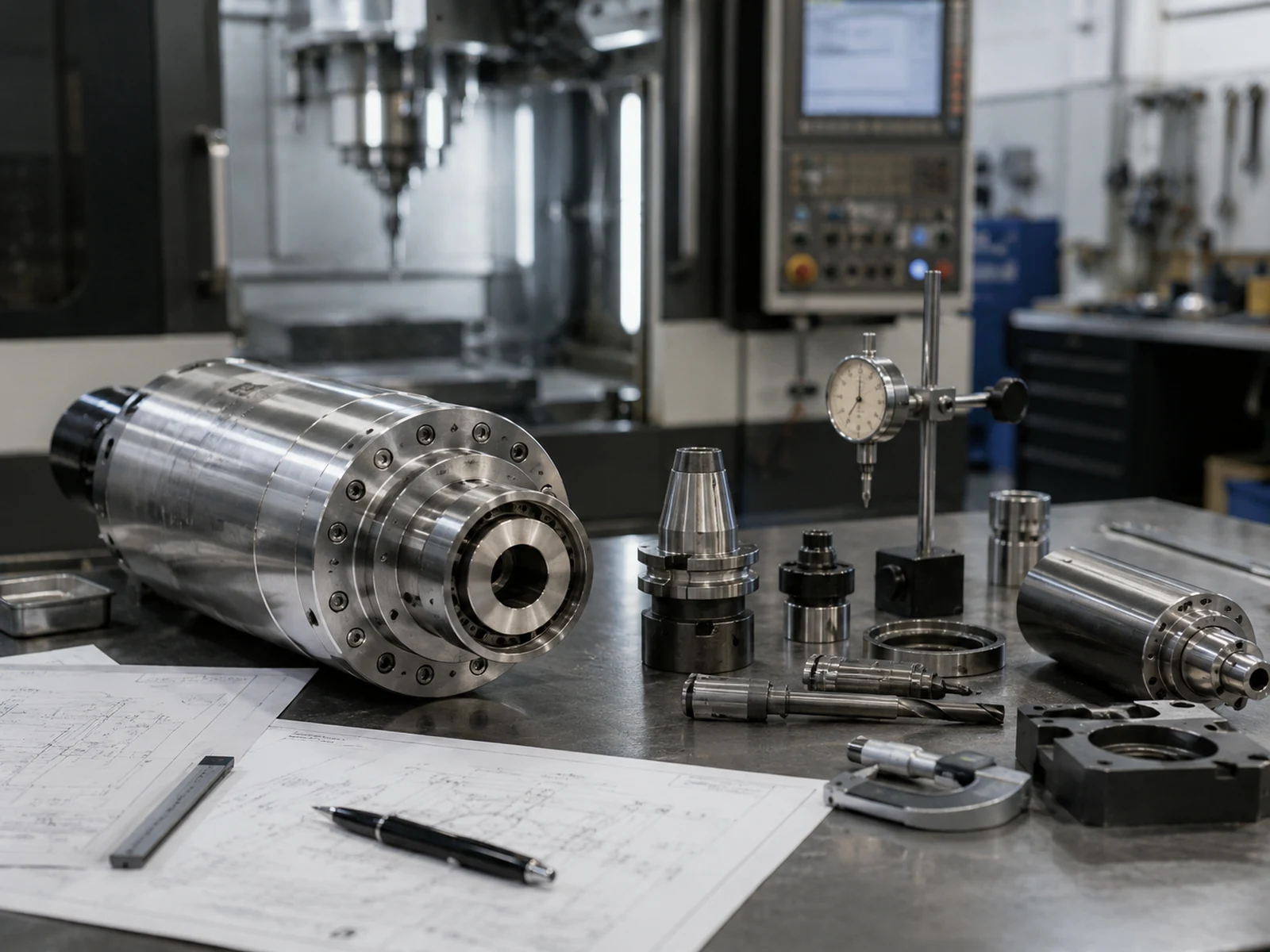

Le type de refroidissement ne détermine pas la qualité de la broche
Le refroidissement maintient la température de la broche sous contrôle. Il n’indique pas sa puissance, sa précision ni son adéquation à votre application.
Puissance et couple
Le refroidissement par air n’est pas limité aux broches de faible puissance, et le refroidissement par eau n’est pas automatiquement requis au-delà d’une valeur fixe en kW.
La fiche technique publique actuelle de l’UE-481 indique une broche ISO30 de 9 kW refroidie par air. La fiche technique de l’ES951 de HSD répertorie, indépendamment, des versions à air forcé pour plusieurs puissances et des versions refroidies par liquide pour d’autres puissances. Il s’agit d’exemples distincts ; ils ne signifient pas que l’UE-481 utilise une broche HSD ES951.
Si l’effort de coupe est déterminant, examinez la courbe de puissance ou de couple de la broche à la vitesse de rotation réellement utilisée par vos outils.
Faux-rond et précision de la pièce finie
Le refroidissement par eau ne réduit pas automatiquement le faux-rond.
Contrôlez le faux-rond de la broche avec :
- Une position de mesure spécifiée
- Une barre d’essai ou un porte-outil convenu
- Un état défini de la broche
- Un instrument de mesure adapté
La précision de la pièce finie dépend également du bâti et de la structure du portique de la machine, des guidages linéaires et du système d’entraînement, de l’étalonnage, de l’outillage, de la déflexion de l’outil, du bridage de la pièce, des paramètres de coupe, des mouvements du matériau et de la méthode de contrôle.
Le refroidissement peut influer sur la gestion thermique, mais il ne détermine pas à lui seul la précision de la pièce finie.
Interface d’outil et régime de service
Le type de refroidissement ne détermine pas si la broche utilise un changement manuel des pinces, un changement automatique d’outils, des pinces ER, des porte-outils ISO ou des porte-outils HSK.
Il ne prouve pas non plus l’aptitude au service continu. La fiche technique de l’ES951 de HSD indique des régimes S1 et S6 distincts pour ses différentes versions de broche. Dans la terminologie standard des régimes de service des moteurs, S1 désigne un fonctionnement continu à charge constante pendant une durée suffisante pour atteindre l’équilibre thermique.
Pour une sélection plus globale de la machine, examinez comment la broche s’intègre à l’ensemble de la guide sur la fraiseuse CNC pour le bois configuration.

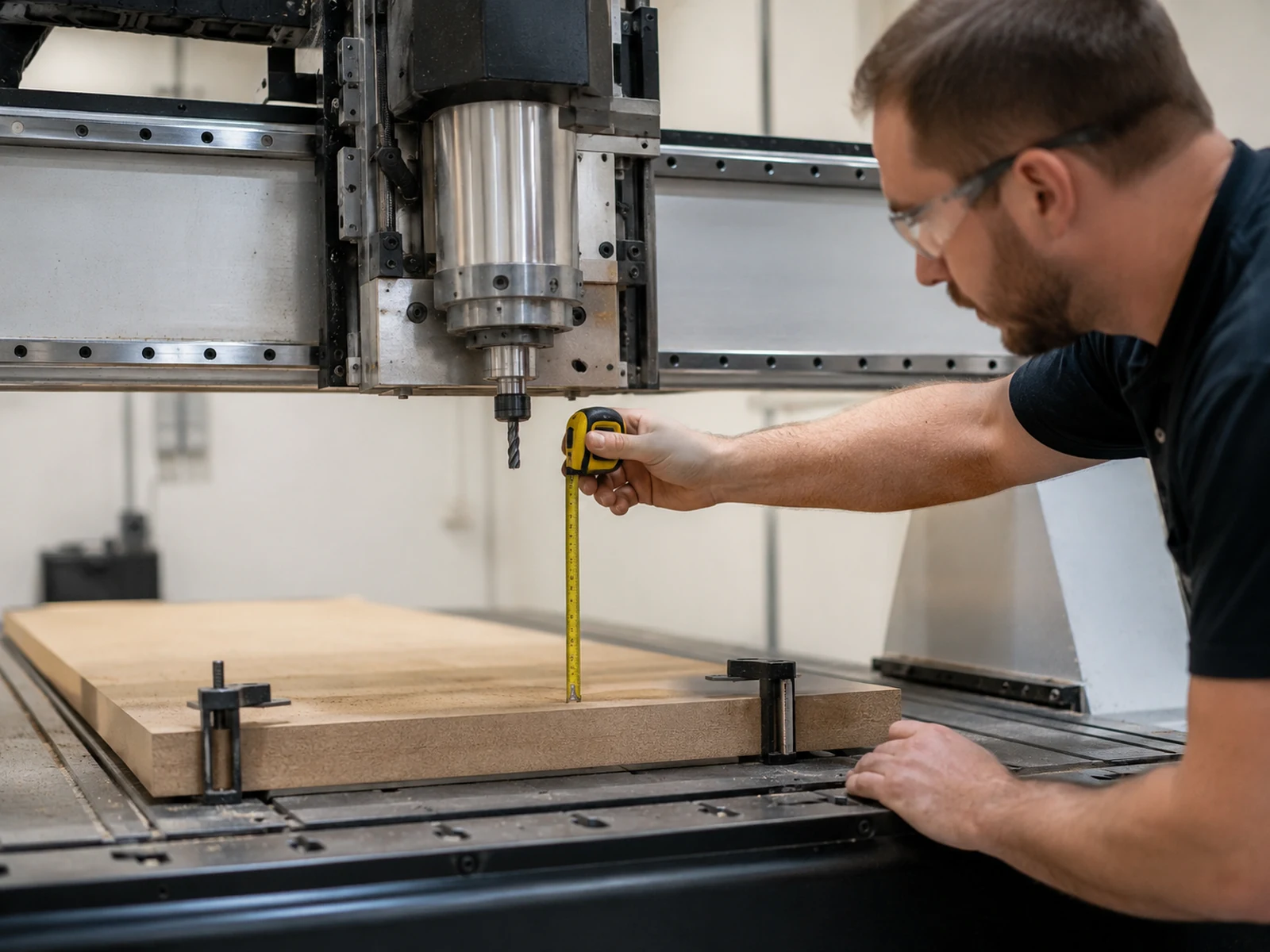

Ne confondez pas la course Z avec l’épaisseur du matériau
Quick CNC indique la zone de travail X-Y-Z de l’UE-481 comme suit : 1220 × 2440 × 200 mm, soit environ 48 × 96 × 7,9 po.
La La valeur Z de 200 mm correspond à la course de travail indiquée pour l’axe Z. Elle ne garantit pas que la machine puisse usiner une pièce de 200 mm d’épaisseur.
L’épaisseur utile de la pièce est réduite par l’espace nécessaire pour :
- Porte-outil
- La saillie de la fraise
- Martyre
- Le dispositif de fixation par le vide ou le serrage mécanique
- La plaque de bridage
- Le dégagement de sécurité au-dessus de la pièce
- Hauteur de retrait requise
Épaisseur de pièce utilisable ≈ dégagement disponible sous la broche − espace requis pour le porte-outil et l’outil de coupe − hauteur du dispositif de bridage et du martyr − marge de sécurité
Il s’agit d’une vérification d’encombrement, et non d’une formule universelle applicable à toutes les machines.
Avant de commander une machine pour des portes épaisses, des éléments d’escalier, des moules, des blocs de mousse ou des usinages 3D profonds, indiquez :
- Épaisseur maximale du matériau
- Hauteur du dispositif de bridage
- Type de porte-outil
- Outil de coupe le plus long requis
- Profondeur de coupe requise
- Dégagement requis au-dessus de la pièce
Avant de commander, demandez-nous de confirmer le dégagement réel entre la broche et la table ainsi que le volume utile d’usinage de la configuration envisagée.
Quel système de refroidissement convient à votre atelier ?
Tenez compte de votre utilisation de la machine, de l’environnement de l’atelier et de la personne chargée de l’entretien. Le choix devient généralement beaucoup plus clair.
Lequel convient le mieux à votre atelier ?
Processus
Les deux types de refroidissement peuvent être efficaces. Vérifiez d’abord que la broche concernée offre la vitesse de rotation, le couple et l’interface d’outil nécessaires à votre application.
Charge de travail quotidienne
Examinez le cycle de coupe réel et les données de service de la broche. Ne choisissez pas uniquement en fonction du type de refroidissement ou de la puissance en kW.
Chaleur et ventilation
Le refroidissement par air nécessite une circulation d’air propre autour de la broche. Le refroidissement par liquide transfère la chaleur vers une autre unité, qui doit elle aussi pouvoir l’évacuer.
Poussière
Les conduits d’air des broches refroidies par air doivent pouvoir être maintenus propres. Le refroidissement par liquide réduit la dépendance à l’air de l’atelier pour refroidir le moteur, mais ne rend pas la broche étanche à la poussière.
Maintenance
Avec le refroidissement par air, quelqu’un doit maintenir le ventilateur et le circuit d’air propres. Avec le refroidissement par liquide, quelqu’un doit surveiller le liquide de refroidissement, les flexibles, la circulation et l’unité de refroidissement.
Protection contre les défaillances
Demandez ce qui se passe en cas de perte du refroidissement. Les alarmes thermiques sont importantes pour les deux systèmes et, lorsqu’elle est incluse, une surveillance du débit peut également être utilisée avec les systèmes refroidis par liquide.
Temps froid
Le refroidissement par air évite le risque de gel du liquide de refroidissement. Les systèmes refroidis par liquide nécessitent un liquide homologué ou un plan d’hivernage pour le transport et le stockage par temps froid.
Régime de production
“ Huit heures par jour ” ne suffit pas à décrire l’utilisation. Il faut plutôt connaître le cycle de coupe le plus long, le temps sous charge, les intervalles de chargement, les changements d’outils, la vitesse de rotation habituelle, la taille des outils de coupe et le nombre d’équipes.
Une broche refroidie par air peut être prévue pour un fonctionnement continu si ses caractéristiques techniques indiquent un régime S1 approprié. Cela ne signifie pas que toutes les broches refroidies par air peuvent fonctionner en continu sous n’importe quelle charge. Confirmez la charge de coupe, la plage de vitesses de rotation, le débit d’air, les conditions ambiantes et le cycle de production.
Une broche refroidie par liquide nécessite également un régime de service adapté et un système d’évacuation thermique correctement dimensionné. Une pompe à l’arrêt, un circuit obstrué ou une unité de refroidissement insuffisante annule le bénéfice du refroidissement.
Ateliers chauds ou confinés
Une broche refroidie par air nécessite un air ambiant adapté et un espace suffisant autour de l’entrée et de la sortie d’air.
Une broche refroidie par eau transfère la chaleur vers un autre dispositif, mais celui-ci doit l’évacuer dans une zone adaptée. Installer l’unité de refroidissement dans une enceinte chaude et non ventilée ne résout pas le problème thermique.
MDF et poussière de bois
Pour une production intensive de MDF, examinez l’ensemble du plan de maîtrise de la contamination. Les broches refroidies par air nécessitent des passages d’air de refroidissement accessibles et propres. Le refroidissement par eau réduit la dépendance à l’air de l’atelier pour évacuer la chaleur du moteur, mais ne rend pas la broche étanche à la poussière.
Examinez séparément l’étanchéité de la broche, l’air en surpression lorsqu’il est spécifié, le nettoyage du porte-outil, l’enceinte de la machine, le système d’aspiration des poussières et la maintenance du ventilateur ou de l’unité de refroidissement.
Consultez les recommandations de Quick CNC Applications des fraiseuses CNC lors de la définition du matériau et du procédé avant l’évaluation de la broche.
Bruit
Choisissez le refroidissement par eau lorsque la réduction du bruit de la broche lié au ventilateur constitue une exigence définie et que l’atelier peut gérer le circuit de refroidissement supplémentaire.
Ne décrivez pas une fraiseuse CNC refroidie par eau comme silencieuse. L’opérateur peut toujours entendre l’usinage, le système d’aspiration des poussières, les pompes à vide, les systèmes servo et de mouvement, les changements automatiques d’outils, la pompe de circulation ainsi qu’un groupe frigorifique ou le ventilateur d’un échangeur thermique.
Pour comparer correctement le bruit, utilisez la même vitesse de rotation de la broche, le même outil, le même matériau, la même distance de mesure et les mêmes équipements auxiliaires.
Stockage et transport par temps froid
Le refroidissement par air évite le risque de gel du fluide de refroidissement.
Pour un système refroidi par liquide, veillez à disposer d’une procédure écrite pour les périodes froides couvrant le fluide de refroidissement approuvé, la vidange lorsqu’elle est autorisée, la protection de la pompe et des flexibles, la protection de l’unité de refroidissement, les limites de stockage et les contrôles avant le redémarrage.
Utilisez uniquement un fluide de refroidissement approuvé pour la broche et l’unité de refroidissement sélectionnées. Les exigences précises en matière de composition chimique, de débit et de température dépendent du modèle.

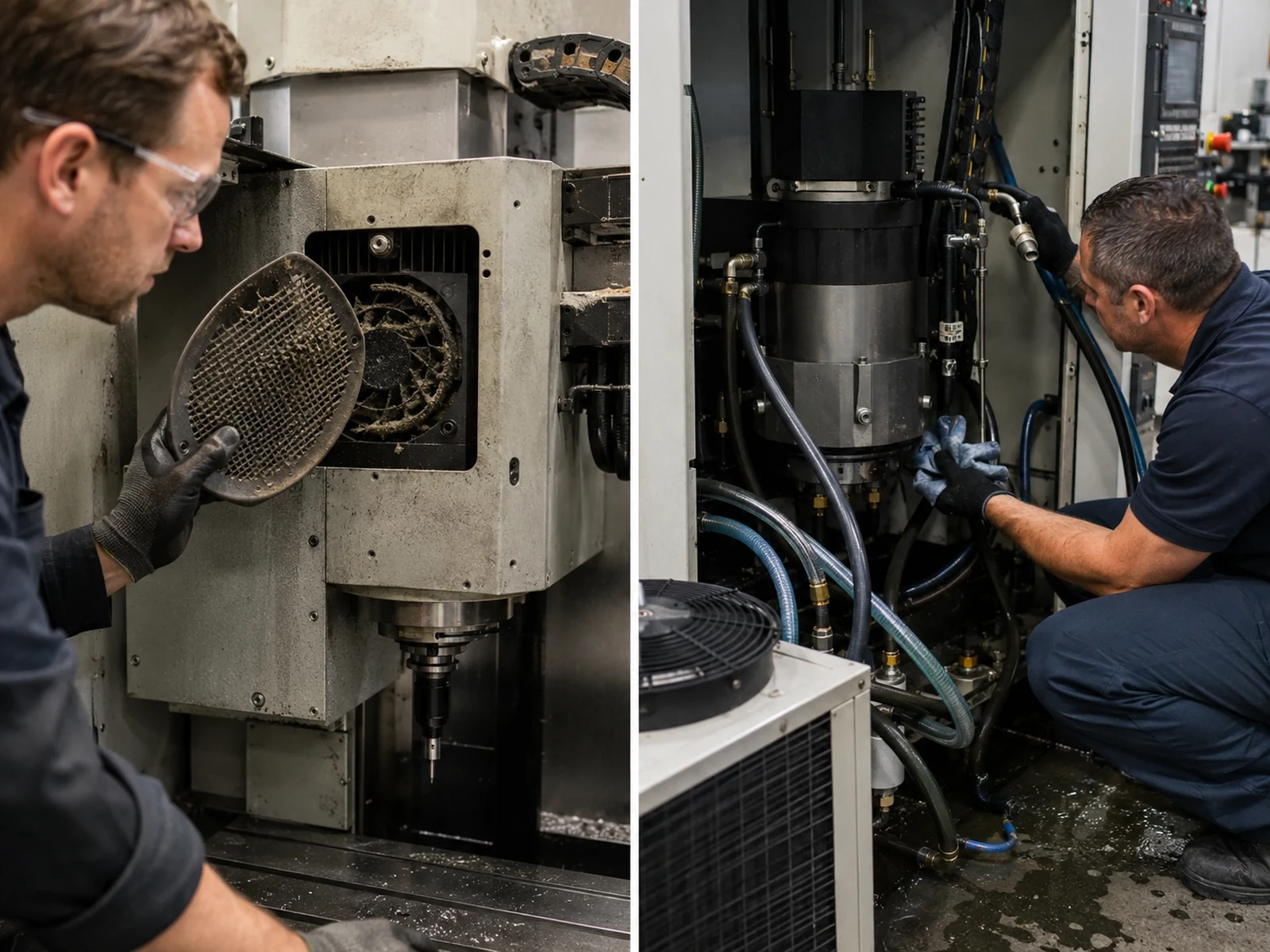

Que se passe-t-il si le refroidissement de la broche cesse de fonctionner ?
Un problème de refroidissement est beaucoup plus facile à traiter lorsque la machine ou l’opérateur le détecte rapidement.
Quels sont les problèmes les plus courants ?
Le passage d’air se bouche
La poussière réduit le débit d’air et la température de la broche commence à augmenter. Arrêtez la machine, nettoyez le passage d’air et vérifiez que le ventilateur fonctionne normalement.
Le ventilateur de refroidissement par air tombe en panne
Une modification du bruit du ventilateur ou une perte de débit d’air constitue un avertissement. Arrêtez la broche et réparez ou remplacez le composant de ventilateur approuvé avant de redémarrer.
Le fluide de refroidissement cesse de circuler
Une pompe arrêtée, un flexible obstrué ou un niveau de fluide de refroidissement insuffisant peut faire monter rapidement la température de la broche. Arrêtez l’usinage et inspectez le circuit de refroidissement.
Fuites de fluide de refroidissement
Recherchez une baisse du niveau de fluide de refroidissement, la présence d’air dans la conduite ou une fuite visible. Réparez la fuite et faites l’appoint uniquement avec le fluide de refroidissement approuvé.
L’unité de refroidissement ne peut pas évacuer suffisamment de chaleur
Si la température du fluide de refroidissement continue d’augmenter, vérifiez le dimensionnement de l’unité de refroidissement, la température de l’atelier, la ventilation et le circuit d’évacuation de la chaleur.
Le fluide de refroidissement gèle
Le transport ou le stockage par temps froid peut endommager les flexibles, les raccords, les pompes ou les passages de refroidissement. Appliquez la procédure d’hivernage approuvée et inspectez l’ensemble du circuit avant le redémarrage.
Le système de refroidissement fonctionne correctement — mais qui le contrôle ?
Une broche peut disposer d’un système de refroidissement adapté et tout de même poser problème si personne n’est chargé des contrôles quotidiens.
Avec un refroidissement par air, un circuit d’air poussiéreux ou un ventilateur défaillant peut passer inaperçu. Avec un refroidissement par eau, un niveau de liquide insuffisant ou une perte de circulation peut avoir le même effet.
La solution est simple : désignez une personne responsable du contrôle, maintenez le circuit de refroidissement facilement accessible et vérifiez que l’alarme ou la protection de la machine fonctionne comme indiqué par le fournisseur.
Le meilleur système de refroidissement est celui que votre atelier peut surveiller régulièrement.
Comment comparer deux devis de fraiseuses CNC ?
Si un devis indique uniquement “ broche de 9 kW ”, vous ne disposez toujours pas de suffisamment d’informations pour effectuer une comparaison fiable.
1. Identifiez précisément la broche proposée
Demandez la marque et le modèle complet de la broche, sa puissance nominale, sa plage de vitesse en tr/min, sa courbe de puissance ou de couple, ses données de régime de service lorsqu’elles sont disponibles, son interface d’outil, ses informations de faux-rond, sa méthode de refroidissement et sa protection thermique.
Deux devis indiquant la même puissance en kW ne sont pas directement comparables si les marques de broches, les interfaces d’outils, les régimes de service ou les courbes de couple diffèrent.
2. Vérifiez ce qui est inclus dans le système de refroidissement
Pour une broche refroidie par air, vérifiez que le devis précise :
- Architecture du ventilateur
- Alimentation électrique du ventilateur
- Dégagements requis pour la circulation de l'air
- Sortie de la protection thermique
- Accès pour le nettoyage
- Disponibilité des ventilateurs de remplacement
Pour une broche refroidie par liquide, vérifiez que le devis précise :
- Type et modèle du groupe de refroidissement
- Modèle de la pompe lorsqu'elle est séparée
- Spécifications du liquide de refroidissement
- Débit requis
- Plage de températures de fonctionnement
- Périmètre de fourniture des flexibles et raccords
- Protection thermique
- Détection de faible débit ou interverrouillage par débit, si inclus
- Instructions de vidange et d'hivernage
Ne supposez pas que chaque système refroidi par liquide comprend un détecteur de débit. Demandez : Comment une perte de circulation du liquide de refroidissement est-elle détectée et que fait la machine après ce défaut ?
3. Contrôlez la machine avant de l'accepter
| Contrôlez | Questions à poser | Points à contrôler sur la machine |
|---|---|---|
| Identification de la broche | Fabricant et modèle complet | Vérifiez que la plaque signalétique correspond au devis |
| Puissance et vitesse de rotation | Données nominales et courbe | Vérifiez que la broche couvre la plage de vitesses de rotation que vous utilisez réellement |
| Régime de service | S1/S6 ou données de service du fabricant | Comparez-les à votre cycle de coupe réel le plus long |
| Interface d'outil | ER, ISO, HSK ou système spécifié | Vérifiez qu'il est compatible avec votre outillage et votre configuration ATC |
| Enveloppe de l'axe Z | Hypothèses concernant la course, le dégagement de la broche, l'outillage et le dispositif de bridage | Vérifiez l’épaisseur réelle des pièces que la machine peut accepter |
| Refroidissement par air | Type de ventilateur, dégagement et protection | Assurez-vous que le ventilateur fonctionne normalement et reste facilement accessible pour la maintenance |
| Refroidissement par liquide | Unité de refroidissement, liquide de refroidissement, pompe, flexibles et circulation requise | Assurez-vous que le liquide de refroidissement circule normalement et qu’il n’y a aucune fuite |
| Protection contre les défauts | Sortie thermique, détection de débit en option et réponse programmée | Vérifiez l’alarme qui s’affiche et la réaction de la machine à l’aide d’un test sûr convenu au préalable |
| Faux-rond | Valeur et méthode de mesure | Mesurez le faux-rond selon la méthode convenue |
| Préchauffage | Procédure du fabricant de la broche | Assurez-vous de recevoir la procédure de préchauffage appropriée |
| Essai de coupe | Matériau, outil, programme et critères | Utilisez le même matériau, le même outil, le même programme et les mêmes conditions d’essai que ceux convenus |
| Mise en hivernage | Procédure de transport et de stockage | Assurez-vous de disposer de la procédure par temps froid avant l’expédition ou le stockage |
Ne provoquez pas une véritable panne de refroidissement dans le seul but de tester la machine et ne neutralisez jamais un dispositif de verrouillage. Utilisez une méthode de test sûre et assurez-vous que l’alarme et la commande réagissent comme prévu.
Vous comparez deux configurations de broche ?
Envoyez-nous les deux devis ainsi que les références complètes des broches. Nous pouvons vous aider à déterminer si les systèmes de refroidissement, les interfaces d’outil, les données de fonctionnement et les exigences d’atelier sont réellement comparables.
Envoyez-nous les deux configurationsQue devez-vous nous envoyer pour que nous puissions vous recommander la configuration appropriée ?
Vous n’avez pas besoin de définir vous-même toute la configuration. Donnez-nous suffisamment d’informations pour comprendre le travail à réaliser, et nous pourrons étudier ensemble la broche, le refroidissement et le reste de la machine.
Ce que vous devez découper
- Produit principal
- Matériau
- Épaisseur courante et maximale du matériau
- Diamètre courant et maximal des outils de coupe
- Opérations de découpe, gravure, perçage, rainurage ou usinage 3D
- Profondeur de coupe requise
- Besoin en changement d’outils
- Exigences en matière de qualité de surface ou de tolérance
- Plans ou fichiers d’exemple, si disponibles
Dimensions des pièces et zone de travail
- Dimensions de travail requises sur les axes X et Y
- Épaisseur maximale de la pièce
- Hauteur du dispositif de fixation ou du martyr
- Outil de coupe le plus long
- Type de porte-outil
- Dégagement requis au-dessus de la pièce
- Besoin en usinage de poches profondes ou en usinage 3D
Ne vous basez pas uniquement sur la course Z indiquée pour choisir une machine destinée aux matériaux épais.
Votre mode de production
- Programme chargé le plus long
- Heures par équipe
- Nombre d’équipes par jour
- Changements d’outils par tâche
- Diversité des produits
- Objectif de production
- Besoins en chargement manuel ou automatique
Votre atelier
- Températures ambiantes minimale et maximale
- Conditions liées aux poussières et à l’aspiration
- Ventilation
- Restrictions relatives au bruit
- Risque de gel
- Personnel de maintenance disponible
- Tension et fréquence locales
- Pays de destination
Si vous disposez déjà d’un devis
- Modèle de la machine
- Fabricant et modèle complet de la broche
- Puissance de la broche
- Méthode de refroidissement
- Interface d'outil
- Données de service S1/S6
- Commande et variateur de fréquence
- Équipement de refroidissement inclus
- Description de la protection thermique et du contrôle du débit
- Devis concurrent, le cas échéant
Pour la fabrication de meubles, de dressings, de portes et l'usinage de panneaux, comparez également si le processus nécessite une fraiseuse CNC standard avec changement automatique d'outils, un système de nesting, un groupe de perçage, une configuration PTP ou une autre machine CNC pour la fabrication de meubles configuration.
Alors, quelle solution vous convient le mieux ?
Choisissez d'abord la broche adaptée au travail. Choisissez ensuite le système de refroidissement qui lui convient.
Vérifiez d'abord la puissance et le couple à la vitesse à laquelle vous utilisez réellement l'outil, le régime de service, l'interface d'outil, les besoins en changement automatique d'outils, les données de faux-rond, la compatibilité avec la machine et l'espace de travail réel.
Choisissez ensuite un système de refroidissement que votre atelier peut réellement entretenir au quotidien.
Optez pour le refroidissement par air si une installation plus simple vous est plus utile et si l'environnement d'installation permet de maintenir la circulation d'air requise propre et dégagée.
Optez pour un refroidissement par eau lorsque la broche l’exige et que votre équipe peut gérer le liquide de refroidissement, la circulation, l’évacuation de la chaleur, les alarmes et la protection contre le froid.
Choisissez une broche capable d’effectuer le travail, vérifiez que la machine offre une zone de travail réelle suffisante et utilisez un système de refroidissement que votre équipe peut maintenir en fonctionnement sans compliquer inutilement la maintenance.
Questions fréquemment posées
Une broche CNC de 9 kW peut-elle être refroidie par air ?
Oui. La fiche technique publique actuelle de l’UE-481 de Quick CNC indique une broche ISO30 de 9 kW refroidie par air. Ne choisissez donc pas le type de refroidissement uniquement en fonction de la puissance en kW. Examinez le modèle complet de la broche, sa courbe de couple, ses données de service, sa plage de tr/min et son intégration dans la machine.
Une broche refroidie par eau est-elle automatiquement plus précise ?
Non. Le refroidissement aide à maîtriser la température, mais il ne permet pas de déterminer la précision de la broche ou de la pièce finie. Vérifiez séparément le faux-rond, puis examinez les outils, la structure de la machine, le bridage, les paramètres de coupe et la méthode de mesure de la pièce finie.
Quel type de refroidissement convient le mieux à un atelier usinant du MDF et fortement exposé à la poussière ?
Pour un atelier usinant du MDF et fortement exposé à la poussière, examinez la manière dont l’ensemble de la machine gère celle-ci. Le refroidissement par air nécessite des passages d’air propres et accessibles. Le refroidissement par eau utilise moins d’air ambiant pour refroidir le moteur, mais la broche exige toujours une étanchéité appropriée et un système d’aspiration des poussières efficace.
Toutes les broches CNC refroidies par eau nécessitent-elles un groupe frigorifique ?
Non. Certaines broches refroidies par liquide utilisent un groupe frigorifique, tandis que d’autres peuvent utiliser un échangeur de chaleur eau/air ou un autre dispositif de refroidissement approuvé. Vérifiez les exigences exactes de la broche concernant le liquide de refroidissement, le débit, la température et l’évacuation de la chaleur. HSD propose à la fois des groupes frigorifiques et des échangeurs de chaleur eau/air pour sa gamme ES951.
Que se passe-t-il si la pompe du refroidissement par eau s’arrête ?
Si la pompe s’arrête, le débit de liquide de refroidissement diminue et la température de la broche peut augmenter. Vérifiez la protection thermique intégrée, si la surveillance du débit est incluse et ce que fait réellement la machine après l’alarme, notamment si la broche et le cycle d’usinage s’arrêtent.
Le liquide de refroidissement de la broche peut-il geler pendant le transport ou le stockage ?
Oui. Si la machine doit être transportée ou stockée dans des conditions de gel, le circuit de refroidissement nécessite un liquide adapté, une méthode de vidange appropriée ou des mesures d’hivernage. Utilisez uniquement un liquide de refroidissement approuvé pour la broche et le dispositif de refroidissement, puis contrôlez l’ensemble du circuit avant de redémarrer la machine.
Une broche refroidie par air peut-elle fonctionner toute la journée ?
Oui, si cette broche est effectivement conçue pour ce régime de service. Une classification S1 indique notamment que le fonctionnement continu est pris en charge, mais vous devez également tenir compte de la charge de coupe réelle, de la vitesse en tr/min, du débit d’air, de la température de l’atelier et du cycle de production.
Puis-je remplacer ultérieurement une broche refroidie par eau par une broche refroidie par air ?
Ne considérez pas ce remplacement comme une simple opération prête à l’emploi. Vérifiez d’abord les dimensions et le poids de la broche, son montage, les réglages du variateur de fréquence, le câblage, la logique de commande, l’interface d’outil, la compatibilité avec l’ATC, la protection thermique, les composants de refroidissement, les fonctions de sécurité et l’équilibrage de la machine.
Références
Les exemples de broches présentés dans cet article proviennent d’informations publiées par Quick CNC et les fabricants de composants. Les exigences exactes concernant la broche, le refroidissement, les alarmes, l’installation et l’entretien dépendent de la configuration de machine commandée.
- Informations techniques HSD ES951 — variantes de refroidissement, données S1/S6 et exemples d’unités de refroidissement.
- Guide technique Colombo — configurations de refroidissement des broches et recommandations de maintenance.
- Guide des moteurs ABB — terminologie du service continu S1.
Vous ne savez pas quelle configuration de broche convient à votre machine ?
Indiquez-nous ce que vous découpez, les dimensions et l’épaisseur du matériau, le procédé principal et le fonctionnement quotidien prévu de la machine. Nous pouvons partir de l’application pour déterminer la broche et le système de refroidissement adaptés.
Indiquez-nous ce que vous devez découper
Frannie
Bonjour, je m'appelle Frannie. Je suis spécialiste des machines CNC avec 15 ans d'expérience dans le secteur des machines CNC pour le travail du bois. J'aide les usines de meubles, les fabricants de meubles, les ateliers de menuiserie et les entreprises de production à choisir des machines CNC adaptées à leurs besoins de production, à la taille de leur usine, à leur budget et à leurs objectifs d'efficacité.
Mon travail consiste à résoudre des problèmes de production concrets, notamment à remplacer des équipements obsolètes, à améliorer l'efficacité de l'usinage, à réduire les coûts de main-d'œuvre et à passer à des solutions CNC plus intelligentes. J'accompagne également les clients avec des conseils pour l'installation des machines, une formation à leur utilisation, une assistance vidéo et, si nécessaire, une formation sur site, afin de les aider à utiliser leurs machines avec plus d'assurance et d'efficacité.
