ماكينة راوتر CNC طراز K1212-5A ذات 5 محاور مع ATC
مركز تشغيل مدمج خماسي المحاور للقوالب والنماذج الأولية والمنحوتات ومكونات الأثاث المشكّلة التي تتطلب الوصول إلى أسطح متعددة، والتغيير الآلي للأدوات، ومرونة تثبيت قطع العمل على طاولة مفردة أو مزدوجة.
مصممة للقطع المعقدة، وليس للقطع الأساسي للألواح المسطحة
المشترون الأنسب
مصنّعو القوالب، وورش النماذج الأولية، ومنتجو المنحوتات والمجسمات، ومصنّعو مكونات الأثاث حسب الطلب، ومعالجو قطع المواد المركّبة، وشركات خدمات CNC.
قطع العمل الأنسب
الأسطح العميقة أو المنحنية، والقطع ذات الجوانب الخمسة، ومكونات الخشب المصمت المشكّلة، وقوالب الرغوة وألواح صناعة القوالب، والنماذج الأولية البلاستيكية أو المركّبة، والقطع ذات زوايا الوصول الصعبة للأداة.
نطاق المواد
الخشب، والرغوة، وألواح صناعة القوالب، والأكريليك، والبلاستيك، والراتنج، والمواد المركّبة. يتطلب تشغيل الألومنيوم اللين تأكيدًا هندسيًا من Quick CNC للعملية الكاملة.
الوصول خماسي المحاور يقلل إعادة التموضع عند تشغيل الأشكال الهندسية المعقدة
تصل ماكينات الراوتر ثلاثية المحاور إلى القطعة من اتجاه ثابت للأداة. يضيف K1212-5A حركة دورانية متحكمًا بها في الرأس خماسي المحاور، ما يتيح للأداة الوصول إلى أوجه متعددة وأسطح متغيرة باستمرار. ويمكن أن يقلل ذلك إعادة التثبيت اليدوي وتغييرات النقاط المرجعية عندما تدعم هندسة القطعة، وخلوص الأداة، واستراتيجية CAM التشغيل في إعداد واحد.
يمكن لـ Quick CNC مواءمة حركة الرأس، وتخطيط الطاولة، والأدوات، وخطة التثبيت، واختبار العينة مع رسمك قبل إعداد عرض سعر الماكينة.
الاستخدامات التي يناسبها K1212-5A—والتي لا يناسبها
مناسب جدًا
- القوالب ونماذج التشكيل والنماذج الأولية
- أعمال الحفر والنحت ثلاثية الأبعاد المعقدة
- مكونات الأثاث المنحنية أو المشكّلة
- الثقب وتشكيل المقاطع والتشذيب على أوجه متعددة
- القطع غير المنتظمة التي تتطلب تثبيتًا مرنًا باستخدام مجاري على شكل T
اختر ماكينة أخرى عندما
- عملك الأساسي هو تعشيق الألواح بتقنية Nesting، أو تصنيع ألواح الخزائن، أو التفريز البسيط للسطح العلوي
- تأرجح مغزل التشغيل رباعي المحاور كافٍ للشكل الهندسي
- تتطلب المهمة إزالة اعتيادية للصلب أو الفولاذ المقاوم للصدأ، أو إزالة كميات كبيرة من المعادن
- يتطلب التفاوت المطلوب مركز تشغيل مخصصًا للمعادن وتحكمًا حراريًا
التهيئة المرجعية K1212-5A
يؤكد عرض السعر الموقّع والاتفاق الفني التهيئة النهائية للماكينة بما يناسب قطعتك، والمعيار الكهربائي في جهة الوصول، ونطاق الإنتاج.
| الموديل | K1212-5A |
|---|---|
| نوع الماكينة | ماكينة راوتر CNC خماسية المحاور مع تغيير آلي للأدوات (ATC) / مركز تشغيل |
| مساحة العمل | 1200 × 1100 × 800 mm؛ كما يذكر المصدر تهيئة بطاولتين بأبعاد 1200 × 1100 × 800 mm × 2 |
| دقة الماكينة | دقة الماكينة المدرجة 0.2 mm؛ وتعتمد نتيجة القطعة النهائية على عملية التشغيل |
| قابلية التكرار | دقة التكرار المدرجة 0.0254 mm |
| نظام نقل الحركة للمحورين X/Y | نظام نقل حركة بجريدة مسننة وترس من تايوان |
| نظام حركة المحور Z | لولب كروي من تايوان |
| الأدلة الخطية | أدلة خطية مربعة مقاس 30 mm من تايوان |
| الجريدة المسننة | جريدة مسننة عالية الدقة 1.5M |
| أقصى سرعة حركة | 0–40 m/min |
| أقصى سرعة قطع | 0–20 m/min |
| مغزل التشغيل | مغزل تشغيل بقدرة 9 kW مع تغيير آلي للأدوات |
| رأس خماسي المحاور | DEMAS |
| عاكس التردد | Fulling |
| مخزن الأدوات | مبدّل أدوات آلي بسعة 8 مواضع |
| نظام السيرفو | محركات سيرفو ووحدات قيادة من Syntec |
| الطاولة | طاولة ألومنيوم بفتحات على شكل T |
| مخفّض سرعة | Shimpo |
| وحدة التحكم | نظام تحكم خماسي المحاور من Syntec |
| الأعمال الكهربائية | التهيئة المدرجة: AC 380 V، وتردد 50 Hz، وثلاثي الطور؛ يجب تأكيد المعيار الكهربائي في جهة الوصول |
| نطاق ظرف التثبيت (Collet) | ER32، النطاق المدرج 3.175–12.7 mm |
| الخيارات | طاولة تفريغ ومضخة تفريغ وطاولة عمل مزدوجة |
المكونات الأساسية التي تدعم قدرات التشغيل

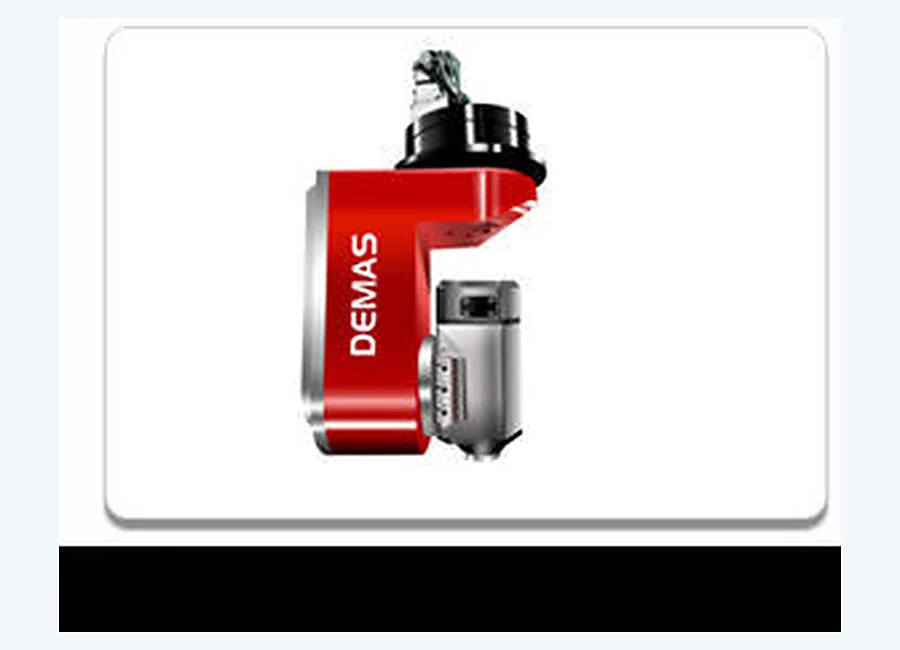

رأس DEMAS خماسي المحاور
يوفر حرية توجيه الأداة اللازمة للوصول إلى أسطح متعددة، وتنفيذ المعالم المائلة ومسارات 3D المعقدة.

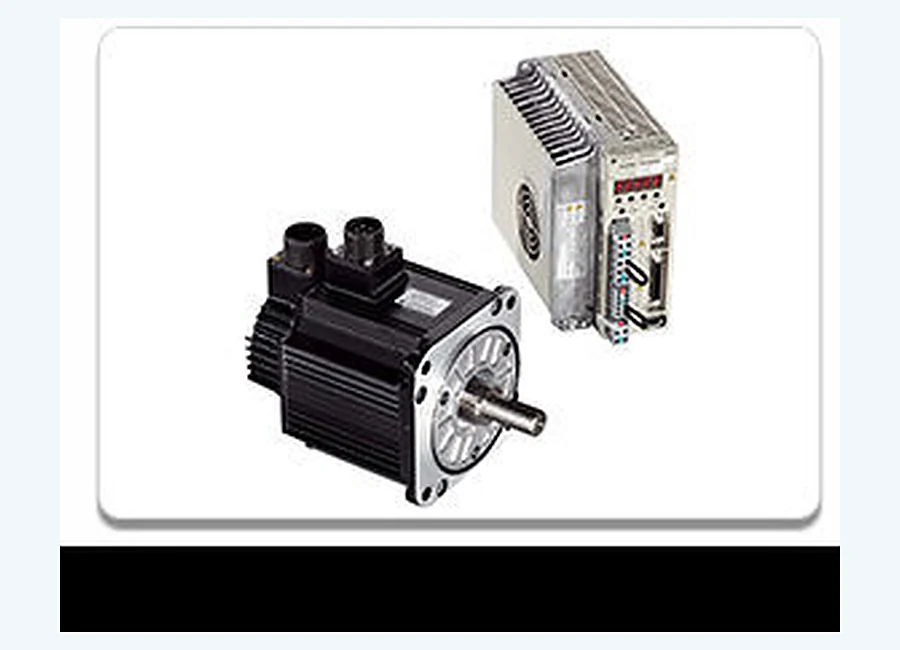

نظام تحكم وسيرفو من Syntec
تدعم منصة التحكم خماسية المحاور المدرجة الحركة المتناسقة متعددة المحاور والوظائف المرتبطة بـ RTCP لبرامج CAM المناسبة.

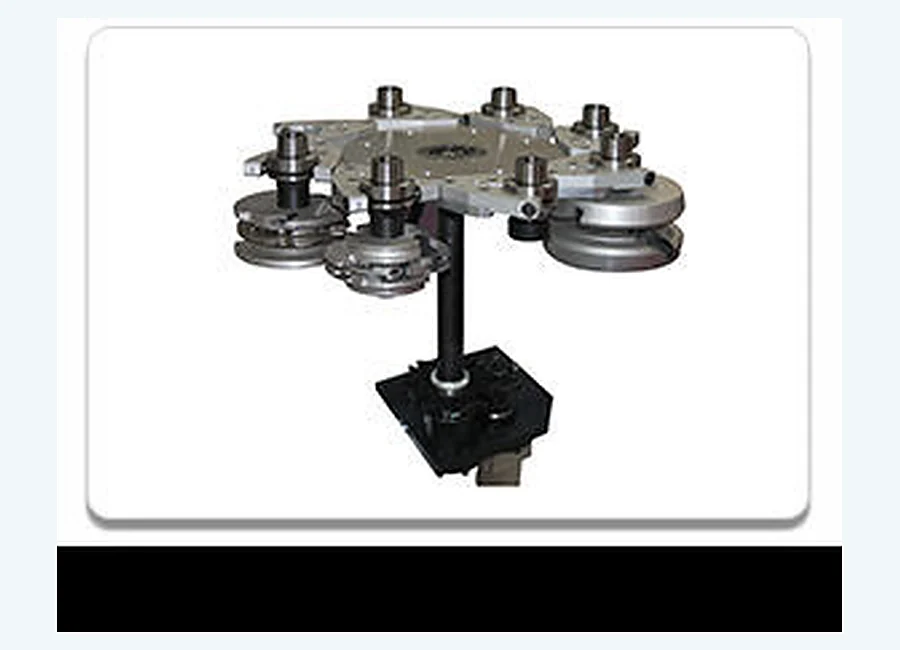

ATC بثمانية مواضع
يتيح تعيين أدوات التخشين والتشطيب والثقب والنقش ضمن برنامج واحد دون تغييرات يدوية متكررة.
اختر الطاولة ونظام تثبيت الشغلة بما يتناسب مع القطعة
طاولة مفردة
مناسبة عندما تتوافق أبعاد القطعة وإمكانية الوصول إلى أدوات التثبيت ونمط التحميل مع محطة عمل واحدة.

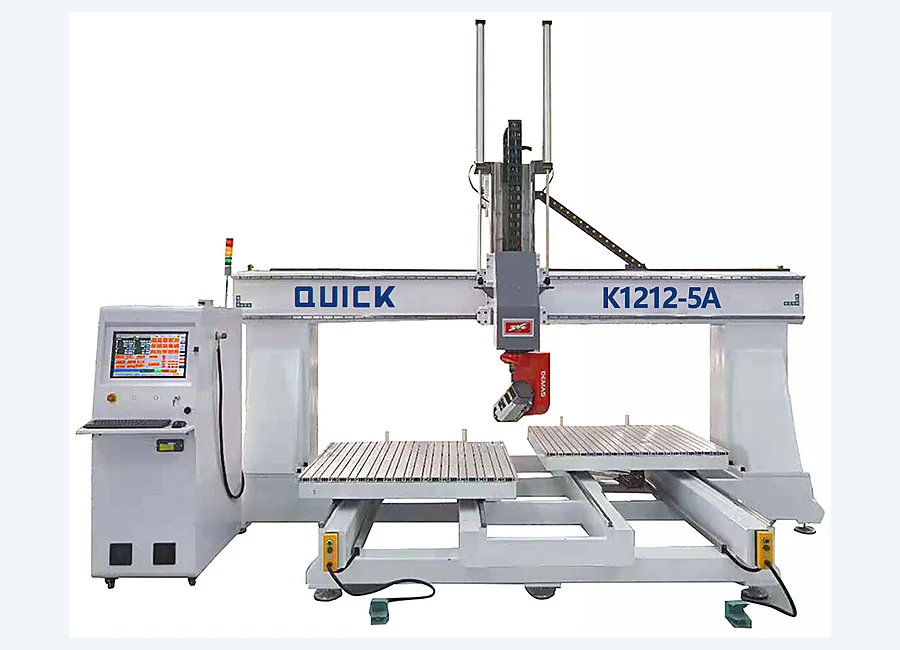

طاولة مزدوجة
ضع في الاعتبار تخطيط طاولتي عمل عندما يبرر التناوب في التحميل أو استخدام عدة تجهيزات تثبيت أو إيقاع الإنتاج إضافة محطة أخرى.
استراتيجية التفريغ أو مجاري T
تدعم طاولة الألومنيوم ذات مجاري T تجهيزات التثبيت الميكانيكية لقطع العمل غير المنتظمة. ويمكن مناقشة خيارات التفريغ عندما يكون سطح القطعة وقوة التثبيت مناسبين لاستخدام التفريغ عمليًا.
أرسل إلينا رسمك قبل اعتماد التكوين النهائي
ستوصي Quick CNC بتخطيط الطاولة، ومفهوم التثبيت، وعدّة مغزل التشغيل، وعدد الأدوات، ونظام الاستخلاص، ومرافق الموقع بناءً على قطعتك الفعلية وهدفك الإنتاجي.
أرسل لنا رسمكحدود التكوين والتخصيص
يمكن لـ Quick CNC تهيئة تخطيط العمل، وترتيب الطاولة وتجهيزات التثبيت، وحزمة مغزل التشغيل والأدوات، ونظام إدارة الغبار أو الرايش، ووسائل الحماية، والمعيار الكهربائي، وتكامل البرمجيات، حيثما تؤكد المراجعة الهندسية ملاءمة ذلك للتطبيق. ولا يبدأ العمل المخصص إلا بعد توضيح متطلبات الرسم، والمادة، والعملية، والموقع.
خطة التشغيل والأدوات والتثبيت واختبار العينة
- راجع الرسم ثنائي الأبعاد أو النموذج ثلاثي الأبعاد وحدد جميع اتجاهات وصول الأداة.
- أكد درجة المادة، وحجم الخام، ووزن القطعة، وأسطح التثبيت.
- حدد أدوات التخشين، والتشطيب شبه النهائي، والتشطيب النهائي، والثقب، والتشذيب.
- تحقق في برنامج CAM من مدى الوصول، والتداخل، والخلوص حول حامل الأداة، وحدود المحور الدوار.
- أنشئ تجهيزة تثبيت تمنع الحركة من دون حجب الأسطح المطلوب الوصول إليها.
- شغّل عينة ممثلة وسجّل طريقة الفحص المتفق عليها قبل اعتماد الإنتاج.
الاختبار ومراقبة الجودة والتوثيق
يشمل إطار مراقبة الجودة لدى Quick CNC عبر سلاسل منتجاتها فحص CMM، والاختبار بمقياس التداخل الليزري، واختبار Ballbar، واختبار التشغيل المستمر لمدة 24–72 ساعة. وتُحدَّد بدقة مجموعة اختبارات K1212-5A ومدتها وحدود القبول والنتائج المقاسة وفقًا لخطة اختبار الماكينة ووثائق الطلب.
تُصنّع Quick CNC ماكينات CNC منذ 2006. ويضم فريقنا 25 مصممًا و20 مهندسًا لخدمات ما بعد البيع يدعمون أعمال التكوين، والتوثيق، وإرشادات التركيب، والخدمة.
يتم تأكيد نطاق CE الخاص بالطراز ووثائق سوق الوجهة قبل إتمام الطلب. ولا ننشر ادعاءات غير موثقة بشأن الشهادات أو الأداء المقاس لماكينة بعينها.
اختر أبسط تكوين للمحاور يمكنه الوصول إلى القطعة
ماكينة راوتر CNC ثلاثية المحاور مع ATC
الأنسب للقطع والثقب وعمل المجاري وتقنية Nesting على السطح العلوي للألواح المسطحة.
عرض ماكينة راوتر CNC ثلاثية المحاور مع ATCماكينة راوتر CNC للأخشاب رباعية المحاور
اخترها عندما تحتاج القطعة بشكل أساسي إلى اتجاه إضافي واحد للدوران أو لتأرجح مغزل التشغيل.
عرض ماكينة راوتر CNC للأخشاب رباعية المحاورK1212-5A
اخترها عندما تتطلب العملية توجيهًا منسقًا للأداة، أو الوصول إلى عدة أسطح، أو تشغيل أسطح حرة الشكل ومعقدة.
العودة إلى نظرة عامة على K1212-5Aسيناريوهات تطبيق ممثلة

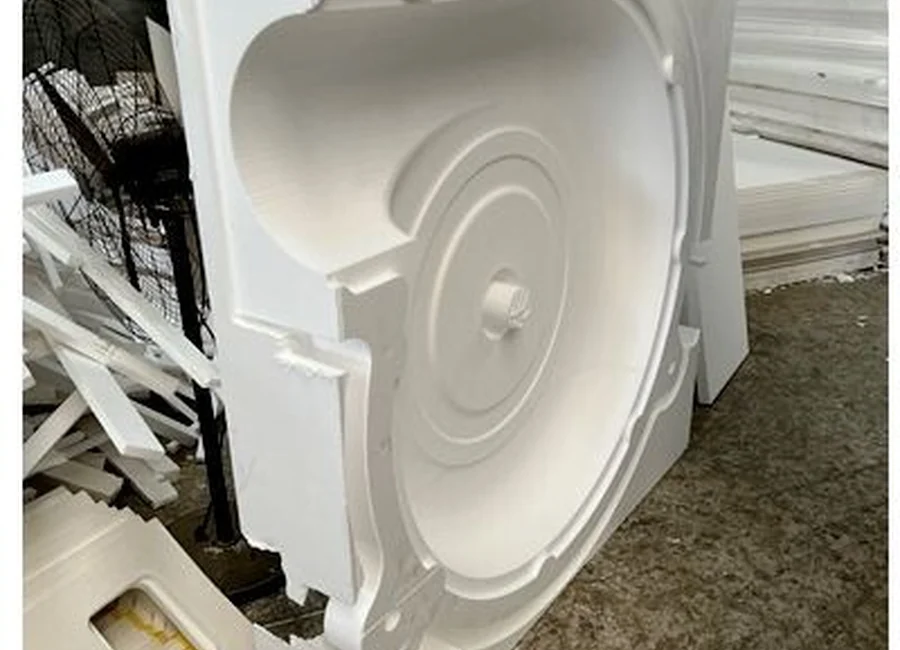

القوالب والنماذج والقطع الأولية
استخدم وصول الأداة خماسي المحاور عندما تجعل الأسطح العميقة أو الزوايا المتغيرة أو تعدد الأسطح إعادة التموضع اليدوي المتكررة غير فعالة.

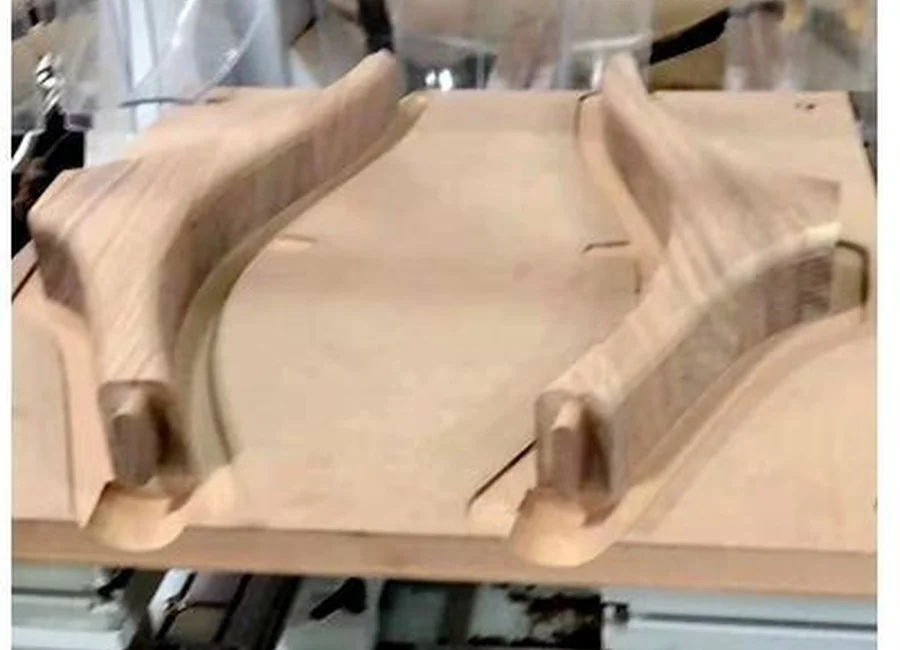

مكونات الأثاث المنحنية
يمكن لمكوّنات الكراسي ذات الأشكال الخاصة والإطارات والعناصر الزخرفية الاستفادة من التشغيل المنسق للأسطح والوصول المتحكم فيه إلى أجزاء التثبيت.
قدرات Quick CNC في الإنتاج والخدمة
التصنيع منذ عام 2006
تُصنّع Jinan Quick-Fulltek CNC Machinery Co., Ltd. ماكينات راوتر CNC ومعدات أثاث الألواح للمشترين الصناعيين في الأسواق الخارجية.
25 مصممًا
يدعم فريق التصميم لدينا تهيئة الماكينات ومفاهيم تجهيزات التثبيت ومتطلبات الإنتاج المخصصة.
20 مهندسًا لخدمات ما بعد البيع
يوفر فريق الخدمة لدينا الأدلة ومقاطع الفيديو والإرشاد عن بُعد والتدريب عبر الإنترنت والدعم الميداني عند ترتيبه.
جهّز هذه البيانات للحصول على عرض سعر دقيق
- رسم ثنائي الأبعاد أو نموذج ثلاثي الأبعاد
- المادة ودرجتها
- الأبعاد القصوى للقطعة
- وزن الجزء وشكل الخامة الأولية
- الأسطح المطلوبة وزوايا وصول الأدوات
- متطلبات التفاوت وجودة التشطيب
- الأدوات المستخدمة في كل برنامج
- حجم الدفعة والإنتاج المستهدف لكل وردية
- تجهيزات التثبيت وطريقة التحميل
- برمجيات CAD/CAM
- جهد وتردد مصدر الطاقة في الورشة
- مدى توفر الهواء المضغوط
- خطة جمع الغبار أو الرايش
- بلد الوجهة
الحد الأدنى لكمية الطلب ومدة التوريد والتعبئة والخدمات اللوجستية
لا يوجد حد أدنى لكمية الطلب
تقبل Quick CNC مشاريع الماكينة الواحدة وتهيئها وفقًا للتطبيق المؤكد.
حوالي 45 يومًا
تبدأ مهلة الإنتاج القياسية بعد تأكيد الطلب والتهيئة. ومدة الشحن البحري منفصلة.
تغليف للتصدير وشحن بالحاويات
تُجهَّز الماكينة للتصدير، وعادةً ما تُنقل في حاوية. ويتحدد التغليف النهائي والخدمات اللوجستية وفقًا لنطاق الطلب.
التركيب والضمان ودعم ما بعد البيع
توفر Quick CNC ضمانًا قياسيًا للماكينة لمدة عام واحد من تاريخ استلام المشتري لها، إلى جانب الأدلة ومقاطع فيديو التشغيل والإرشاد الفني عن بُعد والتدريب عبر الإنترنت. ويمكن ترتيب خدمة ميدانية مدفوعة. وتخضع التغطية الدقيقة للضمان والاستثناءات وتكاليف السفر ونطاق الخدمة والمسؤوليات التجارية الأخرى للاتفاقية النهائية الموقعة.
الأسئلة الشائعة حول K1212-5A
ما الأعمال التي صُممت K1212-5A لتنفيذها؟
صُممت للأجزاء المعقدة متعددة الأسطح والقوالب والنماذج الأولية والمنحوتات ومكونات الأثاث ذات الأشكال الخاصة التي تتطلب وصول الأداة من خمسة محاور. أما لأعمال Nesting الأساسية للألواح أو ألواح الخزائن المسطحة، فتوصي Quick CNC عادةً بحل أبسط ثلاثي المحاور مع تغيير آلي للأدوات.
هل يمكن استخدام K1212-5A بطاولة واحدة أو طاولتين؟
نعم. يتضمن التكوين المرجعي تصميمًا بطاولة واحدة وخيارًا بطاولتي عمل. وتطابق Quick CNC تصميم الطاولة مع حجم الجزء وإمكانية الوصول إلى تجهيزات التثبيت وطريقة التحميل وإيقاع الإنتاج قبل تقديم عرض السعر.
ما المواد التي يمكنها معالجتها؟
تُهيأ الماكينة أساسًا لمعالجة الخشب والرغوة وألواح صناعة القوالب والبلاستيك والأكريليك والراتنج والأجزاء المركّبة. وتخضع معالجة الألومنيوم اللين لشروط، وتتطلب تأكيدًا هندسيًا للسبيكة والأدوات وتثبيت قطعة العمل والتحكم في الرايش والتبريد أو التزييت.
هل تتضمن نظام تغيير آلي للأدوات؟
يستخدم التكوين المرجعي مغزل تشغيل ATC بقدرة 9 kW ومبدّل أدوات آليًا بثمانية مواضع. ويجري تأكيد حامل الأداة والظرف الطوقي وحزمة الأدوات وتكوين المخزن النهائي في عرض السعر.
ما المعلومات المطلوبة لإعداد عرض سعر؟
أرسل إلى Quick CNC رسمًا ثنائي الأبعاد أو نموذج 3D، والمادة ودرجتها، والأبعاد القصوى للجزء، ووزنه، ومتطلبات التفاوت وجودة التشطيب، وتسلسل الأدوات، وحجم الدفعة، ومصدر الطاقة، ومصدر الهواء، وخطة شفط الغبار، وبلد الوجهة.
ما الحد الأدنى لكمية الطلب (MOQ) ومدة الإنتاج والضمان؟
لا تفرض Quick CNC حدًا أدنى لكمية طلب هذه الماكينة. وتبلغ مهلة الإنتاج القياسية نحو 45 يومًا بعد تأكيد الطلب والتكوين. وتُشحن الماكينة عادةً في حاوية، وتشمل ضمانًا قياسيًا لمدة سنة واحدة وفقًا للاتفاقية النهائية الموقعة.
أنشئ حل إنتاج K1212-5A الخاص بك مع Quick CNC
أرسل رسم الجزء والمادة وحجم قطعة العمل وتسلسل الأدوات ومستوى الدقة المستهدف والوجهة. وسنهيئ الماكينة ونظام تثبيت قطعة العمل والأدوات والاختبارات ونطاق الخدمة لإعداد عرض السعر.
