Fraiseuse CNC 5 axes K1224-5A pour l’usinage 3D complexe et multiface

La Quick CNC K1224-5A est une fraiseuse CNC 5 axes avec changement automatique d’outils et un centre d’usinage destiné aux moules, modèles, prototypes, pièces sculptées et composants de forme complexe nécessitant un accès de l’outil depuis plusieurs directions. Sa zone de travail XYZ nominale est de 1200 × 2400 × 500 mm. Elle est équipée d’une commande Syntec 610, d’une broche HQD de 9 kW avec changement automatique d’outils, de servomoteurs Syntec et d’un changeur d’outils carrousel à 8 positions.

Choisissez ce modèle lorsque la géométrie des pièces, les faces inclinées, les contours profonds ou les caractéristiques sur plusieurs faces rendent inefficaces les repositionnements manuels répétés. Pour les panneaux de meubles courants, le nesting de panneaux plats ou la découpe simple d’enseignes, une fraiseuse CNC 3 axes avec changement automatique d’outils ou une machine CNC de nesting constitue généralement un choix de production plus économique.

Envoyez à Quick CNC votre modèle 3D représentatif, le matériau, les dimensions maximales et le niveau de finition visé afin que Quick CNC puisse préparer le plan de configuration de la K1224-5A.

Envoyez votre modèle 3D

2. À qui s’adresse la K1224-5A

La K1224-5A est conçue pour les usines et les ateliers d’usinage CNC qui produisent des pièces tridimensionnelles complexes plutôt que principalement des panneaux plats. Les acheteurs types comprennent les fabricants de moules et de modèles, les ateliers de menuiserie sur mesure, les fabricants de composants de meubles, les transformateurs de mousses et de composites, les ateliers de prototypage et les distributeurs intervenant sur des projets multiaxes avancés.

Applications particulièrement adaptées

Bois, mousse, plastiques, acrylique et composites adaptés utilisés pour les moules, les modèles et les composants de forme complexe.

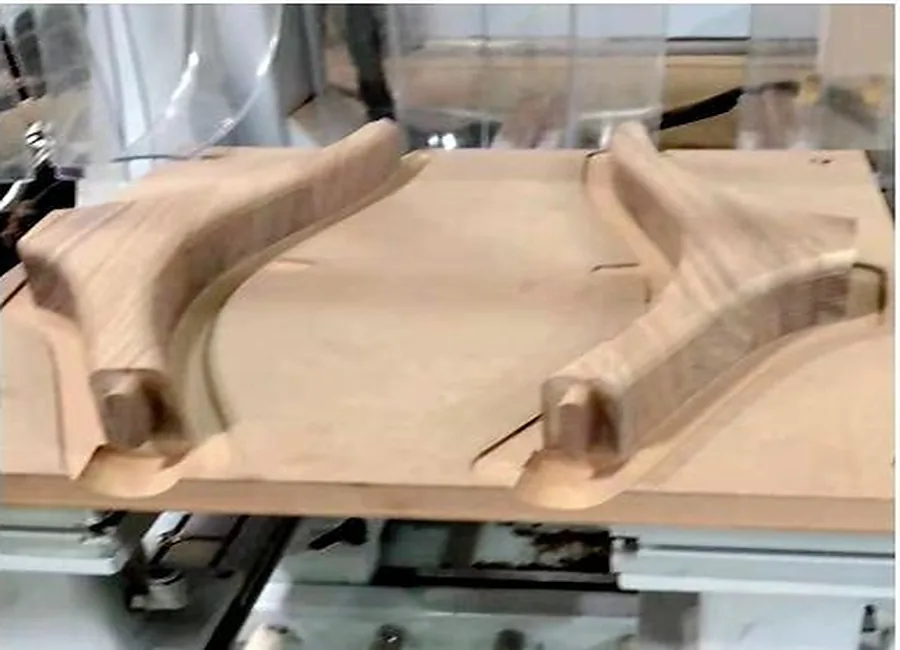

Pièces de mobilier en bois massif, éléments architecturaux courbes, sculptures et produits décoratifs complexes.
Opérations de détourage sur plusieurs faces, de contournage, de chanfreinage, de perçage, de rainurage et de finition nécessitant de modifier l’orientation de l’outil.
Production de prototypes et de séries mixtes bénéficiant d’un changeur automatique d’outils et d’un nombre réduit de réglages manuels.

Applications adaptées sous conditions

L’aluminium tendre et les autres matériaux non ferreux nécessitent une validation technique portant sur la nuance exacte du matériau, la géométrie de la pièce, l’outillage, le dispositif de fixation, l’évacuation des copeaux, la méthode de lubrification ou de refroidissement, la stratégie de coupe et les critères d’acceptation. La seule puissance de la broche ne suffit pas à démontrer une capacité stable d’usinage des métaux.

3. Résoudre les problèmes d’accès des outils avant qu’ils ne deviennent des problèmes de réglage

Une machine cinq axes se justifie lorsque l’outil doit atteindre des surfaces difficilement accessibles avec une broche verticale fixe. Sur des pièces adaptées, la K1224-5A peut réduire les retournements et les resserrages répétés, maintenir davantage de caractéristiques dans un même système de coordonnées et aider l’opérateur à réaliser une séquence d’usinage plus continue.

Le résultat pratique dépend néanmoins de la pièce, du dispositif de fixation et de l’outil. Le corps de la broche, le porte-outil, l’outil de coupe, la table, le système de serrage et la structure de la machine occupent tous de l’espace. Quick CNC vérifie donc le modèle 3D réel et le dispositif de maintien proposé avant de confirmer que les faces et les angles requis sont accessibles.

La désignation 5 axes ne remplace pas non plus la planification FAO. L’acheteur doit confirmer le type de parcours d’outil requis, la cinématique de la machine, les fonctions de la commande, le post-processeur, le modèle de simulation et le processus de détection des collisions pour la configuration proposée.

4. Travaux adaptés et inadaptés

Choisissez la K1224-5A lorsque

La pièce présente des surfaces de forme libre complexes, des contours profonds, des faces inclinées ou des caractéristiques sur plusieurs côtés.
Le repositionnement manuel entraîne un risque de défaut d’alignement, un temps de réglage excessif ou un contrôle irrégulier des références.
Un programme utilise plusieurs outils et les changements automatiques permettent de réaliser la séquence d’usinage requise.
L’usine dispose de capacités FAO multiaxes adaptées ou d’un plan clair de formation et de mise au point du post-processeur.
Une pièce représentative peut être examinée et testée avant la confirmation de la commande.

Choisissez une autre machine lorsque

La majorité des travaux concerne des panneaux de meubles, des portes standard, des enseignes planes ou la découpe de panneaux en 2D/2,5D.
Le principal goulot d’étranglement de la production concerne le chargement, l’étiquetage, le nesting, la densité de perçage ou le placage de chants plutôt que l’orientation de l’outil.
Les travaux nécessitent l’usinage régulier d’acier, d’acier inoxydable ou de métal trempé, ou un enlèvement important de métal.
L’acheteur n’est pas encore en mesure de fournir un modèle 3D exploitable, un concept de fixation, un processus FAO ou un plan de formation des opérateurs.
La pièce requise se trouve hors de l’enveloppe utile après prise en compte des dégagements nécessaires pour l’outil, le porte-outil, le dispositif de fixation et l’angle de la tête.

5. Caractéristiques de la K1224-5A

Élément	Caractéristiques de la K1224-5A
Type de machine	Fraiseuse CNC 5 axes avec changement automatique d’outils / centre d’usinage CNC
Dimensions nominales de travail XYZ	1200 × 2400 × 500 mm
Plage de l’axe A	110° indiqués ; le sens final et la convention de signe sont confirmés dans le devis
Plage de l’axe C	360° indiqués ; le sens final et la convention de signe sont confirmés dans le devis
Vitesse de coupe maximale, X/Y/Z	10 / 10 / 10 m/min
Vitesse de rotation maximale, A/C	120 / 120°/s
Déplacement rapide, X/Y/Z	30 / 30 / 15 m/min
Accélération maximale, X/Y/Z	2,5 / 2,5 / 2,5 m/s²
Accélération maximale, A/C	60 / 60°/s²
Commande	Syntec 610
Broche	Broche HQD de 9 kW à changement automatique d'outils
Tête cinq axes	Tête DEMAS
Système d'asservissement	Système d'asservissement Syntec
Magasin d’outils	Changeur automatique d'outils à carrousel 8 positions
Configuration de la table	Configuration à une ou deux tables disponible selon la pièce et la séquence de production

La vitesse de coupe maximale et la vitesse de déplacement rapide sont des valeurs de mouvement de la machine, et non des cadences de production universelles. Les vitesses d'avance réelles en coupe, le temps de cycle, l'état de surface et la durée de vie des outils dépendent du matériau, de l'outil de coupe, de son engagement, de la trajectoire d'outil, du maintien de la pièce, de l'évacuation, de l'état de la machine et des critères de réception.

Les dimensions nominales de la zone de travail XYZ ne correspondent pas à l'enveloppe utile pour tous les angles de tête. Quick CNC confirmera les dimensions maximales de la pièce réalisable en pratique après examen du montage, de la longueur de l'outil, du porte-outil, du dégagement du corps de broche, de la position de retrait sûre et de l'orientation d'outil requise.

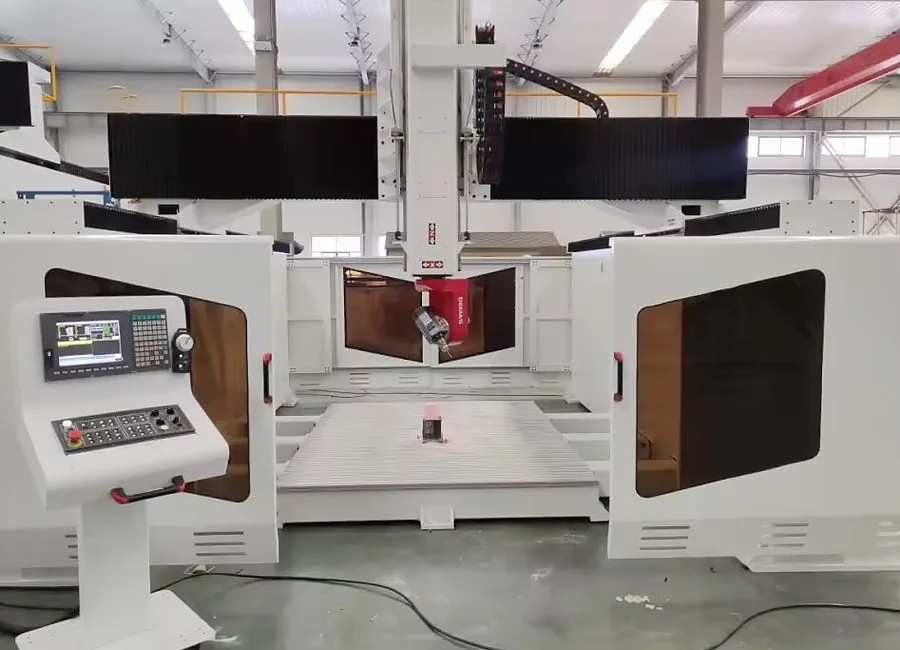

6. Structure et intégration du système multiaxe

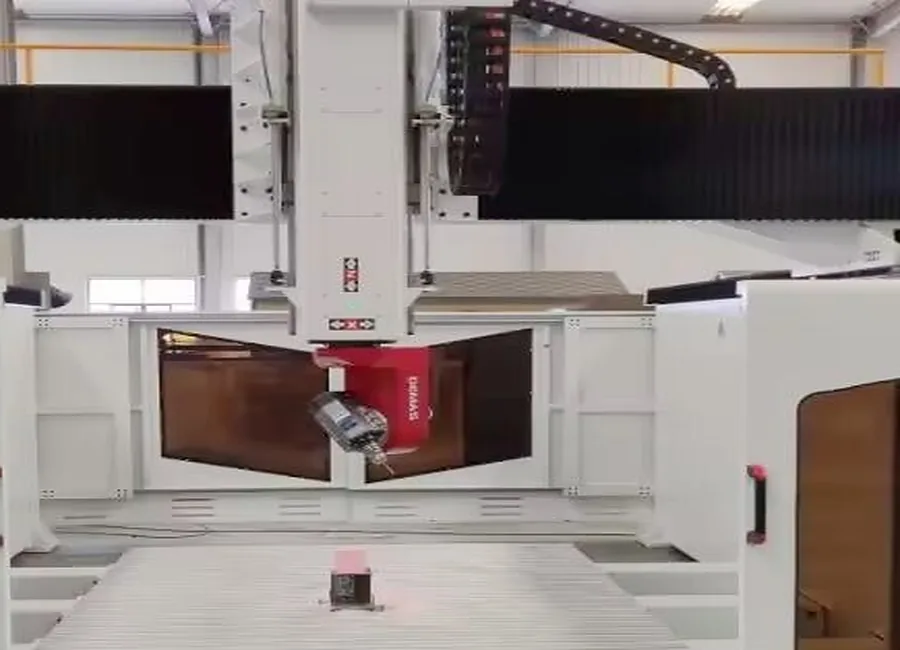

La K1224-5A associe une tête DEMAS 5 axes, une broche HQD ATC de 9 kW, une commande Syntec et un système d'asservissement Syntec au sein d'une plateforme industrielle carénée. La configuration avec portes frontales permet un accès contrôlé pour le chargement et le réglage, tandis que le concept de table orienté vers les montages de bridage est prévu pour des géométries de pièces variées, et non uniquement pour le maintien à plat des panneaux.

L'intérêt de la structure ne réside pas dans une simple appellation générique “ renforcée ”. Il tient à sa capacité à coordonner la tête, la broche, les servomoteurs, la commande, l'outillage et le montage de bridage en un seul système d'usinage. Les performances finales doivent être liées à la configuration indiquée dans le devis et à l'essai convenu sur pièce.

Pour une installation sûre, l'aménagement de l'atelier doit tenir compte de l'emprise au sol totale de la machine, de l'armoire de commande, du mouvement des portes, de l'accès pour l'entretien, de l'équipement d'aspiration, du dégagement nécessaire au changement d'outils, du trajet de chargement et de l'espace de maintenance. Les seules dimensions de la zone de travail ne constituent pas un plan d'installation.

7. Choix de configuration qui influent sur le résultat de production

Une table ou deux tables

Choisissez une table lorsque la pièce nécessite toute la surface de montage disponible ou lorsque le site de production usine principalement de grandes pièces individuelles. Envisagez deux tables lorsque les dimensions des pièces permettent d'utiliser des postes distincts et qu'un chargement alterné peut réduire les temps d'arrêt. La décision doit tenir compte des protections, de l'accès de l'opérateur, de la répétabilité du montage et de la séquence réelle du cycle.

Changeur automatique d'outils à carrousel 8 positions

Le carrousel 8 positions prend en charge les programmes utilisant plusieurs outils de coupe pour l'ébauche, la finition, le perçage, le rainurage ou les travaux de détail. Il est utile lorsque les changements d'outils font partie du processus programmé. Les acheteurs doivent fournir la liste des outils, les exigences relatives aux porte-outils, les longueurs et diamètres des outils ainsi que la fréquence des changements avant la finalisation du devis.

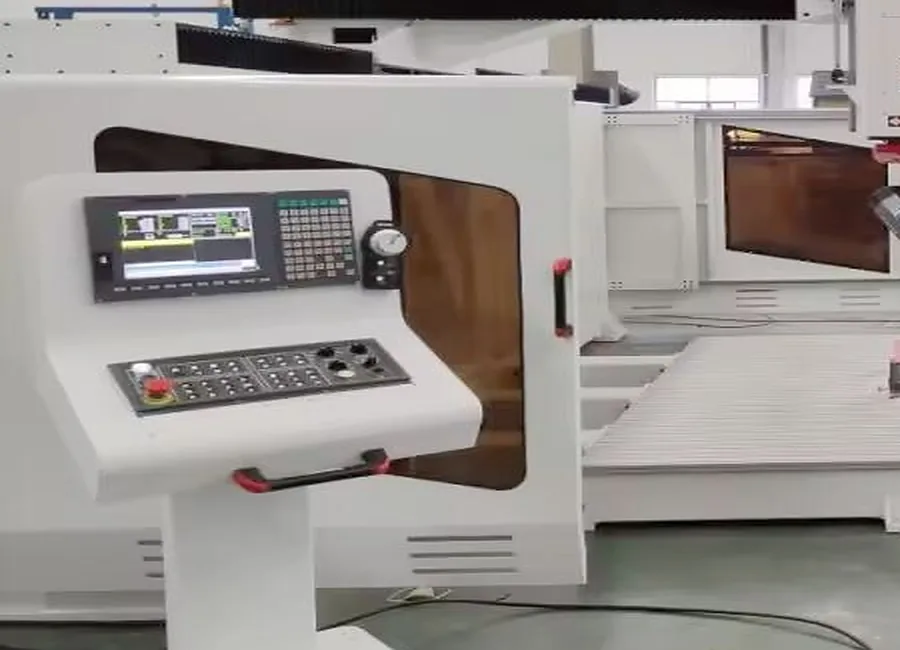

Commande Syntec 610 et intégration RTCP

La configuration de référence comprend une commande 5 axes Syntec 610 et la fonctionnalité RTCP. Quick CNC confirmera pour la commande l'ensemble de commande exact, la cinématique de la machine, le logiciel de FAO, le post-processeur et le processus de simulation. Le matériel et les logiciels doivent être validés ensemble avant l'acceptation d'un programme de production.

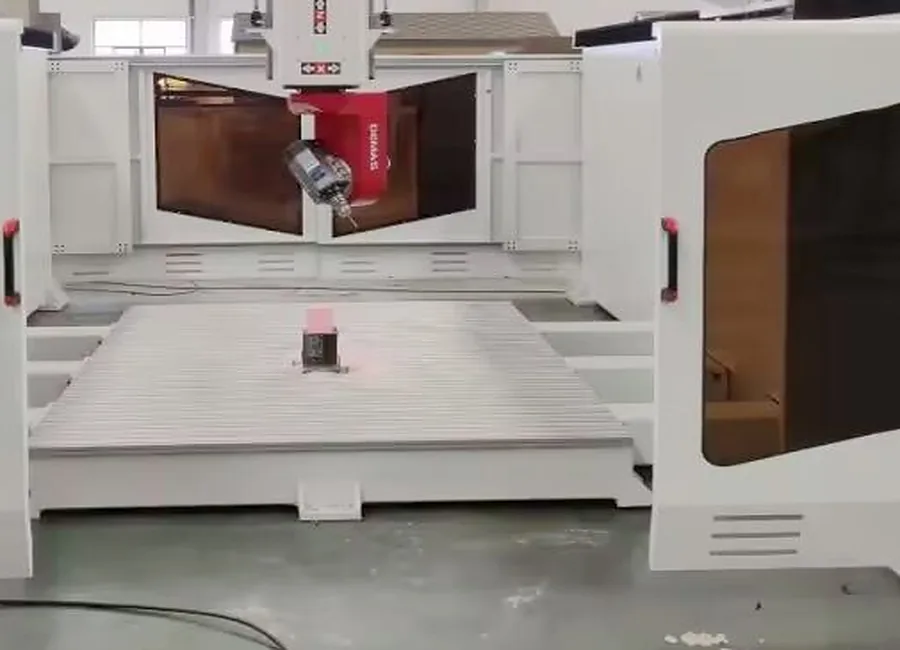

Maintien des pièces et aspiration

Les pièces irrégulières, épaisses ou de grande valeur nécessitent souvent un montage dédié, un bridage sur rainures en T ou un autre système mécanique. Les seules données relatives au vide ne peuvent pas garantir qu'une pièce de petite taille, poreuse ou fortement profilée restera immobilisée. Les projets utilisant du bois, de la mousse, du plastique, des composites ou de l'aluminium nécessitent également des solutions différentes pour les poussières, les copeaux, la maîtrise de l'électricité statique et le refroidissement.

Vidéo de la machine K1224-5A

Utilisez la vidéo pour examiner la configuration de la machine et son contexte d'utilisation. Quick CNC confirmera quels composants et fonctions visibles correspondent à la configuration K1224-5A indiquée dans le devis.

Regardez la vidéo de la K1224-5A sur YouTube

8. Personnalisation autour de la pièce, et non d’une liste de fonctionnalités

Quick CNC configure le K1224-5A en fonction de la pièce représentative de l’acheteur, de la séquence de production et des conditions de l’atelier. Selon l’étude technique, le projet peut nécessiter des décisions concernant la configuration de la table, les interfaces de bridage, le dégagement utile, les caractéristiques de la broche ou de la tête, les porte-outils, l’aspiration, le refroidissement ou la lubrification, les protections, l’alimentation électrique, l’intégration logicielle et la formation des opérateurs.

La personnalisation commence par des données mesurables. Envoyez la pièce la plus grande et la plus exigeante, et pas seulement une désignation générale du produit. L’étude doit préciser les dimensions du brut, la géométrie finale, les faces à usiner, les contre-dépouilles, les tolérances, l’état de surface, la taille des lots et les outils déjà utilisés dans l’usine.

Quick CNC ne recommandera pas une option coûteuse au seul motif qu’elle valorise la fiche technique. Chaque option doit répondre à une contrainte de production définie ou réduire un risque de projet avéré.

9. Outillage, maintien des pièces, FAO et validation sur échantillon

Un projet cinq axes fiable est développé comme un processus complet :

Étude de la pièce et du matériau : confirmer le modèle 3D, la nuance du matériau, les dimensions du brut et les surfaces à usiner.
Étude de l’accessibilité et des risques de collision : évaluer l’angle de la tête et les interférences entre le corps de la broche, le porte-outil, l’outil de coupe, le dispositif de bridage et la table.
Plan d’outillage : sélectionner les outils d’ébauche, de semi-finition, de finition, de perçage ou de détourage en fonction du matériau et de l’état de surface visé.
Plan de maintien des pièces : définir la position des références, l’accès aux brides de serrage, le maintien par le vide ou mécanique, ainsi que tout repositionnement restant nécessaire.
Validation de la FAO et du post-processeur : confirmer la version du logiciel, le modèle de machine, la commande, le post-processeur, le type de parcours d’outil et la méthode de simulation.
Essai sur échantillon : usiner une pièce représentative convenue en consignant le matériau, les outils, le dispositif de bridage et les paramètres du programme.
Contrôle : mesurer les caractéristiques convenues et vérifier les exigences relatives à la surface, aux arêtes, aux bavures, aux copeaux ou aux arrachements conformément au plan d’acceptation.

Un échantillon concluant valide la pièce testée dans les conditions consignées. Il ne valide pas automatiquement toutes les épaisseurs de matériau, une cadence universelle de production par lots, la durée de vie des outils à long terme ni une tolérance garantie sur les pièces finies pour des travaux différents.

Contactez Quick CNC pour planifier l’outillage, le maintien des pièces et un essai sur échantillon avec le K1224-5A à partir de votre pièce réelle.

Contactez Quick CNC

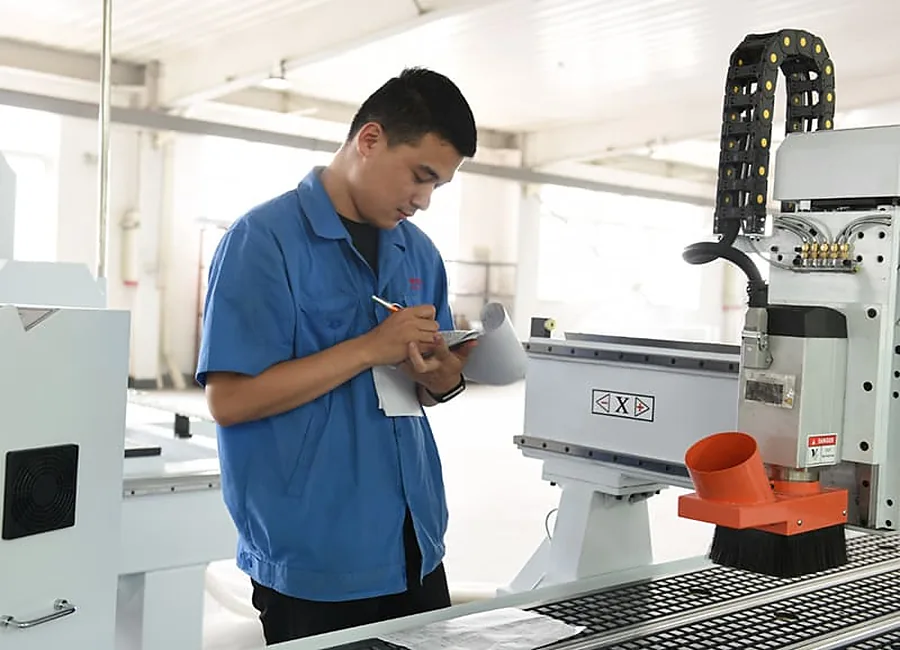

10. Essais, contrôle qualité et certification

Le dispositif de contrôle qualité des gammes de produits Quick CNC comprend le contrôle dimensionnel, les essais par interféromètre laser, les essais Ballbar, le contrôle sur MMT et les essais en fonctionnement continu. La combinaison exacte appliquée à une commande de K1224-5A, ainsi que les valeurs mesurées, les graphiques, la durée et les critères de réussite, doit être confirmée dans le plan d’essais du projet et les enregistrements disponibles.

Avant l’expédition, l’acheteur peut définir un plan de réception en usine couvrant la configuration de la machine, les mouvements des axes, les changements d’outils, les fonctions de la commande, les dispositifs de sécurité, l’usinage d’un échantillon représentatif, les points de contrôle, la documentation et l’état de l’emballage.

Quick CNC applique un système de management de la qualité conforme à ISO 9001 et fournit la documentation liée au CE dans le champ d’application de la machine et du certificat concernés. Confirmez la configuration exacte du K1224-5A, le pays de destination et le champ d’application du certificat avant de valider la commande. La certification ne remplace pas un essai sur échantillon et ne prouve pas le résultat obtenu sur la pièce finie.

11. Choisir entre le K1224-5A et d’autres modèles cinq axes

Le choix du K1224-5A doit reposer sur la plus grande pièce représentative et sur l’enveloppe utile d’accès de l’outil, et non sur le seul numéro de modèle. Un modèle plus petit de la même gamme peut être plus économique pour les moules compacts et les prototypes, tandis qu’un modèle plus grand peut être nécessaire lorsque la pièce, le dispositif de bridage ou l’approche de l’outil ne tient pas dans l’enveloppe du K1224-5A.

Avant de choisir entre le K1224-5A, une plateforme cinq axes plus petite ou une configuration sur mesure de plus grande taille, indiquez :

Dimensions maximales du brut et de la pièce finie.
Faces à usiner, angles, cavités et contre-dépouilles requis.
Combinaison outil et porte-outil la plus longue.
Encombrement du dispositif de bridage et zones d’accès aux brides.
État de surface et tolérance requis.
Mode de chargement, encombrement au sol et organisation de la production.

Quick CNC vérifiera l’adéquation du modèle envisagé avec la pièce réelle, puis confirmera les spécifications finales dans le devis.

12. Scénario d’ingénierie : moule en mousse avec surfaces courbes profondes

Un atelier de fabrication de moules doit usiner un grand modèle en mousse comportant des surfaces courbes profondes, en modifiant l’orientation de l’outil et en utilisant plusieurs fraises d’ébauche et de finition. Une broche trois axes fixe nécessiterait des repositionnements répétés et pourrait malgré tout laisser des angles d’approche difficiles d’accès.

Pour ce projet, Quick CNC examinerait d’abord le modèle 3D, la cavité la plus profonde, la portée minimale requise de l’outil, les zones d’état de surface et l’accès au dispositif de bridage. Quick CNC proposerait ensuite la trajectoire d’outil cinq axes, la séquence des fraises, le maintien de la pièce, l’aspiration des poussières, le modèle de simulation et les points de contrôle de l’échantillon. Le K1224-5A ne serait présélectionné que si le volume utile et le dégagement de la tête permettent d’usiner la pièce en toute sécurité.

Ce scénario présente le processus d’ingénierie ; le temps de cycle final, l’état de surface et le résultat dimensionnel nécessitent un essai réel avec le fichier et le matériau de l’acheteur.

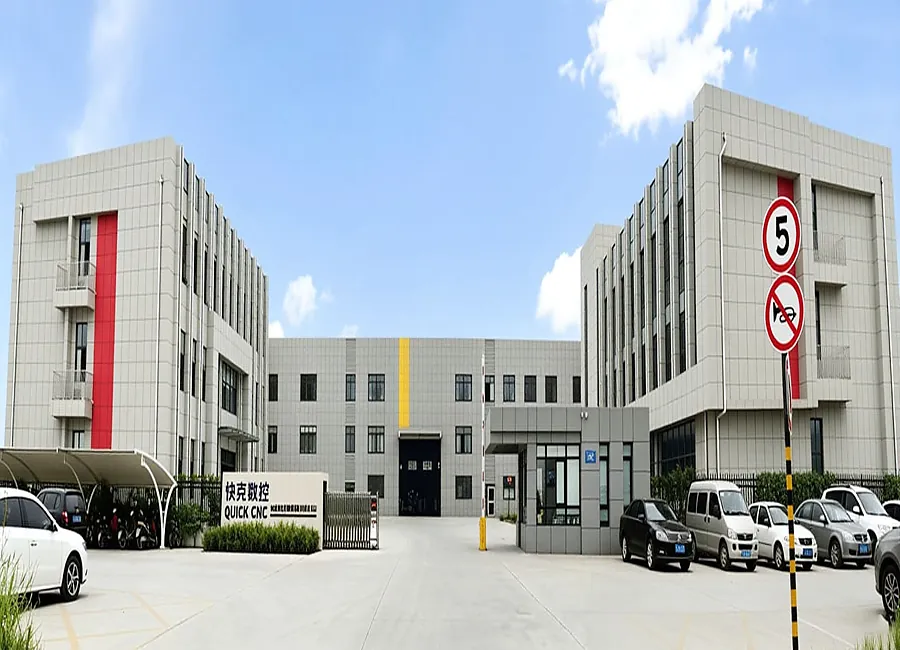

13. Capacités de fabrication et de contrôle qualité de Quick CNC

Quick CNC fabrique des équipements CNC depuis 2006. Le site de production actuel de l’entreprise prend en charge la conception, l’assemblage, l’intégration électrique, les essais, l’emballage et la livraison internationale des machines. Les décisions relatives aux produits sont étayées par les équipes d’ingénierie, commerciales et après-vente, plutôt que par une simple fiche produit en ligne.

Pour un projet K1224-5A, Quick CNC coordonnera l’examen de la configuration, les questions relatives aux plans et aux logiciels, la planification des essais sur échantillons, l’inspection avant expédition, la documentation, l’emballage et l’assistance après livraison. L’objectif est d’adapter les spécifications de la machine au procédé réel de l’acheteur avant la validation de la commande.

14. Informations requises pour un devis K1224-5A

Préparez les informations suivantes afin que Quick CNC puisse établir une configuration et un devis adaptés :

Modèle 3D représentatif ou fichier CAO, avec l’indice de révision du plan.
Matériau principal et nuance exacte, le cas échéant.
Dimensions du brut et dimensions maximales de la pièce finie.
Faces, angles, cavités, contre-dépouilles et usinages des bords requis.
Épaisseur du matériau ou variations du brut.
Tolérances, état de surface et méthode de contrôle requis.
Taille des lots, diversité des produits et objectif de production par équipe.
Nombre habituel et maximal d’outils utilisés dans un même programme.
Logiciel CAO/FAO existant, version et état du post-processeur.
Solution de bridage ou concept de montage envisagé.
Plan d’aspiration des poussières, d’évacuation des copeaux et de refroidissement ou de lubrification.
Tension, nombre de phases, fréquence, air comprimé et mise à la terre de l’atelier.
Conditions de chargement, de déchargement, de levage et d’accès par les portes.
Pays et port de destination, ainsi que les certificats requis.
Critères souhaités pour les essais sur échantillons et la réception en usine.

Contactez Quick CNC en fournissant les détails de votre projet. Nous préparerons une proposition et un devis spécifiques au modèle K1224-5A.

Contactez Quick CNC

15. Quantité minimale de commande, délai de production, emballage et logistique

Quick CNC n’impose aucune quantité minimale de commande pour cette machine. Le délai de production standard est d’environ 45 jours après confirmation de la commande, de la configuration, des documents techniques et des conditions commerciales. Le transport maritime et le délai de manutention à destination ne sont pas inclus dans la période de production.

La K1224-5A est préparée dans un emballage d’exportation et est normalement expédiée par conteneur. Les dimensions finales de l’emballage, le poids brut, le plan de chargement du conteneur, la méthode de déchargement et l’itinéraire portuaire sont confirmés avant l’expédition en fonction de la configuration approuvée de la machine.

16. Installation, garantie et service après-vente

Quick CNC fournit des manuels, des vidéos d’utilisation, une assistance technique à distance et une formation en ligne pour la machine livrée. Une intervention sur site payante peut être organisée selon la destination, le visa, le déplacement, l’état de préparation du site et le contrat de service signé.

Quick CNC fournit une garantie machine d’un an à compter de la date de réception de la machine par l’acheteur. La prise en charge au titre de la garantie est soumise à un diagnostic à distance et à la confirmation que la panne résulte d’un défaut de fabrication ou d’un composant défectueux dans des conditions normales d’utilisation. Les pièces d’usure, les consommables, les erreurs d’utilisation, l’entretien inadéquat, les modifications non autorisées, les alimentations inadaptées et les dommages d’origine humaine ne sont pas couverts par la garantie standard ; les documents de commande signés définissent l’étendue finale de la couverture.

Avant l’expédition, confirmez les éléments suivants :

Tension, nombre de phases, fréquence, disjoncteur, câble et mise à la terre.
Pression, qualité et raccordement de l’air comprimé.
Système d’aspiration des poussières ou d’évacuation des copeaux.
Exigences de refroidissement ou de lubrification pour le procédé approuvé appliqué au matériau.
Sol, fondations, dégagement autour de la machine et conditions environnementales.
Accès pour le passage par les portes, la grue, le chariot élévateur et le déchargement.
Préparation de l'ordinateur, du réseau, de la FAO, du post-processeur et de la formation des opérateurs.

17. Foire aux questions

La K1224-5A permet-elle un usinage simultané sur cinq axes ?

La configuration de référence indique une commande cinq axes Syntec 610 avec fonctionnalité RTCP. Avant la confirmation de la commande, Quick CNC confirmera le système de commande exact, le mode d’interpolation, la cinématique de la machine, la licence CAM et le post-processeur de la machine proposée.

La totalité de la zone de 1200 × 2400 × 500 mm peut-elle être utilisée à tous les angles de tête ?

Pas nécessairement. L’enveloppe utile varie selon l’angle de la tête, l’outil, le porte-outil, le dispositif de bridage et la géométrie de la pièce. Envoyez le plus grand modèle 3D ainsi que le concept de bridage afin que Quick CNC puisse vérifier les dégagements.

Cette machine convient-elle à la fabrication de meubles et de mobilier en panneaux ?

Elle peut usiner des panneaux en bois, mais le nesting courant pour la fabrication de meubles n’est pas la principale raison d’acheter une plateforme cinq axes. Si la majorité des travaux consiste à découper, percer et rainurer des panneaux à plat, Quick CNC comparera normalement en premier lieu une solution ATC 3 axes, de nesting ou PTP.

La K1224-5A peut-elle usiner l’aluminium ?

L’usinage d’aluminium tendre adapté peut être envisagé après une étude technique. La décision dépend de la nuance du matériau, de l’outil, de l’effort de coupe, du dispositif de bridage, de l’évacuation des copeaux, de la lubrification ou du refroidissement, de l’état de surface requis et des résultats des essais sur échantillon. Cette machine n’est pas recommandée pour l’usinage courant de l’acier ou des métaux trempés.

Quels logiciels de FAO peuvent être utilisés ?

L’élément essentiel est la chaîne complète : logiciel de CAO/FAO et sa version, licence cinq axes, modèle cinématique de la machine, post-processeur, compatibilité avec la commande et simulation des collisions. Communiquez les informations relatives à votre logiciel actuel avant l’établissement du devis.

Combien d’outils la machine peut-elle changer automatiquement ?

La configuration de référence utilise un changeur d’outils carrousel à 8 positions. Confirmez le type de porte-outil, la longueur et le diamètre des outils ainsi que le jeu d’outils requis dans le devis final.

Quelle capacité de production la machine peut-elle atteindre ?

La capacité de production dépend de la pièce réelle, du matériau, de la surépaisseur d’ébauche, des outils, du parcours d’outil, de la finition, de la méthode de chargement et des exigences de contrôle. Quick CNC ne peut préparer une estimation du temps de cycle qu’après avoir examiné ou testé le programme représentatif.

Quels justificatifs peuvent être fournis avant l’expédition ?

Quick CNC peut fournir la confirmation de la configuration, les rapports d’inspection, les contrôles de la commande et du changement d’outils, les rapports d’essais sur échantillon, des photos ou vidéos, la documentation et les justificatifs d’emballage conformément au plan de réception en usine convenu.

Quels sont le délai de livraison et la garantie ?

Le délai de production standard est d’environ 45 jours après la confirmation de la commande et de la configuration. La garantie standard est d’un an à compter de la date à laquelle l’acheteur reçoit la machine, sous réserve du diagnostic à distance, des conditions normales d’utilisation, des exclusions et des documents de commande signés. Le délai de transport est distinct.

18. Configurez la K1224-5A en fonction de votre pièce réelle

Le bon choix d'une machine cinq axes repose d'abord sur la géométrie, l'accessibilité, le bridage et le logiciel, et non sur le nombre maximal d'axes ou la puissance de broche la plus élevée. Envoyez à Quick CNC un modèle 3D représentatif, le matériau, les dimensions de la pièce, les surfaces requises, la tolérance, la finition, l'objectif de production, la liste des outils, l'environnement FAO et la destination.

Quick CNC utilisera ces informations pour confirmer si la K1224-5A est la plateforme adaptée, définir la configuration requise, planifier un essai sur échantillon et préparer le devis ainsi que le processus de réception.
