اختيار كوليت ماكينة راوتر CNC
اختر كوليت ماكينة راوتر CNC بناءً على أدوات القطع المستخدمة فعليًا في إنتاجك، وليس بناءً على رقم ER وحده. ابدأ بمقاسات سيقان أدوات القطع، ثم تحقق من سلسلة ER لمغزل التشغيل (spindle) أو حامل الأداة، ومدى وصول الأداة، وتكرار تغييرها، وما إذا كانت العملية تتطلب تغيير الأدوات يدويًا أو آليًا.
إذا كانت جميع الأدوات المستخدمة بصورة متكررة ملائمة بالفعل لنظام ER20 المحدد، فإن الانتقال إلى ER32 لا يحسّن تلقائيًا دقة القطع أو جودة الإنتاج. يصبح نظام ER الأكبر مفيدًا عندما يتطلب مخزون أدوات القطع الفعلي أو تجهيز مغزل التشغيل أو متطلبات الوصول بالأداة سعة إضافية لقطر الساق.
السؤال الحقيقي ليس “أي رقم ER أكبر؟”، بل ما إذا كان مغزل التشغيل ونظام تثبيت الأدوات قادرين على دعم أدوات القطع وتغييرات الأدوات وعملية الإنتاج التي تنفذها فعليًا.
التوجيه الموصى به: أرسل قائمة أدوات CAM الفعلية مع طلب عرض سعر الماكينة. يزوّدنا قطر الساق وطول الأداة وعدد الأدوات في كل برنامج وتكرار تغييرها بمعلومات أدق بكثير عن التجهيز المطلوب لمغزل التشغيل ونظام تثبيت الأدوات مقارنةً بمجرد كتابة “يُفضّل ER32”.”
ما الذي ينبغي أن تقرره قبل الطلب؟
يثبّت الكوليت ساق الأداة، وليس قطر القطع. سجّل كل مقاس متكرر للساق بوحدة mm أو inch.
يشير كل من ER20 وER25 وER32 إلى مقاسات مختلفة لأنظمة الكوليت. ويجب أن يكون الكوليت والصامولة والظرف من نظام متوافق.
إذا تكرر استخدام عدة قواطع ضمن برنامج واحد، فقد يكون الاعتبار الإنتاجي هو الاختيار بين ATC وتغيير الأدوات يدويًا، بدلًا من الاختيار بين ER20 وER32.
يمكن أن يؤثر الانحراف، وبروز الأداة، واتساخ أسطح التلامس، وتلف كوليتات التثبيت، وسوء التجميع في الإنتاج حتى عندما يكون المقاس الاسمي للكوليت صحيحًا.
ابدأ بقائمة قطع الشغل والأدوات، وليس بالكوليت
لا ينبغي اختيار الكوليت بوصفه ملحقًا منفصلًا. يبدأ التكوين الصحيح بما يحتاج المصنع إلى تشغيله.
| مدخلات الإنتاج | لماذا يغيّر ذلك قرار اختيار العِدّة؟ |
|---|---|
| المادة | تحدد المادة وعملية القطع فئات أدوات القطع المطلوبة، وبالتالي أقطار السيقان التي يجب دعمها. |
| حجم قطعة الشغل وسماكتها | يمكن أن تؤثر سماكة الجزء ووسائل التثبيت وإمكانية الوصول في طول أداة القطع وبروزها والخلوص المطلوب لمغزل التشغيل. |
| عمليات التشغيل | قد تتطلب عمليات القطع، وعمل الأخاديد، وتفريغ الجيوب، والثقب، وتشكيل المحيط أدوات قطع مختلفة ضمن البرنامج نفسه. |
| عدد الأدوات في كل برنامج | قد تجعل الأعمال المتكررة التي تستخدم أدوات متعددة تغيير الأدوات آليًا أكثر أهمية من مجرد اختيار سلسلة كوليت أكبر. |
| متطلبات الإنتاجية | إذا كان المشغلون يوقفون الإنتاج مرارًا لتغيير الأدوات، تصبح طريقة تغيير الأدوات جزءًا من قرار الإنتاجية. |
قد تتوافق أداة القطع تقنيًا مع مغزل التشغيل، ومع ذلك تكون خيارًا غير مناسب للإنتاج إذا تسببت في تغييرات يدوية مفرطة للأدوات، أو بروز غير ضروري، أو صعوبة في الوصول، أو توقفات متكررة للإعداد.
ما الجزء الذي يثبت لقمة الراوتر فعليًا؟
من السهل الخلط بين أداة القطع، والكوليت، والصامولة، وحامل الأداة، ووصلة مغزل التشغيل واعتبارها مواصفة واحدة. لكل منها وظيفة مختلفة، وقد يؤدي الخلط بينها إلى اختيار عِدّة احتياطية غير مناسبة أو الحصول على عرض سعر غير مكتمل للماكينة.
| الجزء | ما وظيفته | ما الذي تحتاج إلى التحقق منه؟ |
|---|---|---|
| أداة القطع | تنفذ عملية التشغيل | قطر القطع، وقطر الساق، وطول القطع، والطول الكلي |
| كوليت | يثبت ساق أداة القطع | سلسلة ER، مقاس الكوليت، نطاق التثبيت الموثّق وحالته |
| صامولة الكوليت | تضغط الكوليت وتثبّته في موضعه | سلسلة ER المتوافقة والتجميع الصحيح |
| حامل الأداة / ظرف الكوليت | يحمل نظام الكوليت | سلسلة ER، وهندسة الحامل، وحالته، وتوافقه مع مغزل التشغيل |
| واجهة مغزل التشغيل | تربط مجموعة الأداة الدوّارة بالماكينة | أنف مغزل التشغيل اليدوي أو واجهة حامل أداة ATC المحددة بدقة للماكينة |
لا تستخدم مقاس ER كمواصفة لواجهة مغزل التشغيل ATC. يتصل حامل ATC بمغزل التشغيل. ويثبّت كوليت ER الموجود داخل الحامل المتوافق أداة القطع. ويجب إدراجهما كبندين منفصلين في عرض السعر.
أي سلسلة ER تغطي فعليًا سيقان أدوات القطع لديك؟
ER11 وER16 وER20 وER25 وER32 هي مقاسات مختلفة لأنظمة الكوليت. ولا يصف الرقم قطر أداة القطع ولا يمثّل درجة دقة.
النطاقات التالية هي نطاقات تغطية مرجعية مستمدة من مجموعات الكوليت المترية القياسية المنشورة من REGO-FIX. وهي مفيدة لمقارنة السعة النسبية لكل فئة من فئات ER. ولا تزال المواصفات النهائية للماكينة بحاجة إلى التوافق مع مغزل التشغيل أو حامل الأداة المختار.
| سلسلة ER | التغطية المرجعية لسيقان الأدوات ضمن المجموعة القياسية | ما يعنيه ذلك في الإنتاج |
|---|---|---|
| ER11 | 0.5–7.0 mm | نظام مدمج للسيقان الأصغر. لا تختره قبل التأكد من أن جميع أدوات القطع المطلوبة للإنتاج تناسب تهيئة مغزل التشغيل المختارة. |
| ER16 | 1.0–10.0 mm | يوفر سعة أكبر لسيقان الأدوات مقارنةً بـ ER11، مع بقائه مدمجًا نسبيًا. |
| ER20 | 1.0–13.0 mm | يغطي العديد من سيقان أدوات الراوتر الشائعة. ولا حاجة إلى نظام أكبر إذا كانت مجموعة أدواتك الفعلية تناسبه بالفعل وكانت تهيئة مغزل التشغيل ملائمة للعملية. |
| ER25 | 2.0–16.0 mm | مفيد عندما تتجاوز مجموعة أدوات القطع المطلوبة نطاق فئة ER20، لكنها لا تتطلب سعة ER32. |
| ER32 | 2.0–20.0 mm | يوفر سعة أكبر لأقطار السيقان. اختره عندما تتطلب أدوات القطع المطلوبة أو تهيئة مغزل التشغيل/حامل الأداة هذا النطاق فعليًا. |
تنشر REGO-FIX مواصفات كوليتات ER القياسية وفق DIN 6499-B / ISO 15488، وتحدد نطاق تثبيت يبلغ 1 mm لعائلة ER القياسية لديها. تصف هذه الأرقام النطاق المرجعي لعائلة أدوات التثبيت؛ ولا تعني أن كل مغزل تشغيل في ماكينات راوتر CNC يقبل كل مقاس متاح ضمن عائلة ER.
ما العوامل التي تحدد الكوليت الذي ينبغي طلبه؟
- أدرج أدوات القطع المستخدمة في الإنتاج المعتاد. اذكر نوع أداة القطع، وقطر القطع، والقطر الدقيق للساق، وطول القطع، والطول الكلي.
- أبقِ السيقان ذات المقاسات المترية منفصلة عن السيقان ذات المقاسات بالبوصة. ساق بقطر 6 mm ليست مماثلة لساق بقطر 1/4 in. وساق بقطر 12 mm ليست مماثلة لساق بقطر 1/2 in.
- تحقق من سلسلة ER الخاصة بمغزل التشغيل أو الحامل. كوليت ER20 ليس بديلًا مباشرًا لكوليت ER32.
- طابق مقاس الساق الدقيق مع نطاق تثبيت موثّق. لا تُدخل بالقوة ساق أداة قطع أكبر من المقاس في كوليت لا يشمل نطاقه المحدد هذا المقاس.
- تحقق من مدى وصول أداة القطع وخلوص تجهيزات التثبيت. لا يحل الكوليت الأكبر مشكلة البروز المفرط لأداة القطع أو صعوبة الوصول إلى قطعة العمل.
- حدد عدد مرات تغيير أداة القطع. إذا تكرر استخدام عدة أدوات في البرامج المعتادة، تصبح المفاضلة بين تغيير الأدوات يدويًا وآليًا جزءًا من قرار اختيار الماكينة.
لا تقرّب مقاسات السيقان المترية والمقاسة بالبوصة لتوحيدها في مواصفة واحدة. يبلغ قطر الساق 1/4 in ما يعادل 6.35 mm، ويبلغ قطر الساق 1/2 in ما يعادل 12.7 mm. إذا كانت هذه الأدوات تُستخدم بصورة متكررة، فحدد كوليتات متوافقة تشمل نطاقاتها الموثّقة هذه الأقطار فعليًا.
متى يكون اختيار ER32 بدلًا من ER20 مجديًا؟
يكون اختيار ER32 مجديًا عندما تتطلب مجموعة الأدوات اللازمة أو تهيئة مغزل التشغيل سعة إضافية لأقطار السيقان. ولا ينبغي اختياره لمجرد أن الرقم “32” يبدو أكثر ملاءمة للاستخدام الصناعي من الرقم “20”.”
| وضع إنتاجك | التوجه الموصى به | السبب |
|---|---|---|
| جميع أدوات القطع المستخدمة بصورة متكررة تقع ضمن النطاق المتوافق مع ER20 | احتفظ بنظام ER20 إذا كان مغزل التشغيل وعملية التشغيل يلبيان بالفعل متطلبات الإنتاج | الانتقال إلى نظام ER أكبر لا يحسّن تلقائيًا جودة القطع أو الدقة أو الإنتاجية. |
| تمتد مقاسات سيقان أدوات القطع المطلوبة إلى ما يتجاوز نطاق عائلة ER20 | راجع ER25 أو ER32 أو تهيئة أخرى متوافقة لمغزل التشغيل/نظام تثبيت الأدوات | تبرر مجموعة أدوات القطع الفعلية استخدام النظام الأكبر. |
| تستخدم الورشة بصورة منتظمة سيقانًا بمقاسي 1/4 in و1/2 in | اذكر هذه المقاسات بالبوصة صراحةً في طلب عرض السعر (RFQ) | يمنع ذلك الاستبدال غير الصحيح بمقاسات مترية ويجعل تخطيط الكوليتات الاحتياطية أكثر وضوحًا. |
| المشكلة هي تدني جودة الحواف أو الانحراف الدوراني المفرط | افحص نظام تثبيت الأدوات بالكامل قبل تغيير سلسلة ER | يمكن أن تؤثر حالة الكوليت وحالة حامل الأداة والنظافة وجودة أداة القطع والتجميع ومقدار البروز في النتيجة. |
| يقلل حامل الأداة الأكبر حجمًا من إمكانية الوصول حول قطعة العمل أو أداة التثبيت | لا تستخدم نظامًا أكبر من اللازم دون سبب إنتاجي | لا تحقق السعة الأكبر لساق الأداة فائدة تُذكر إذا كانت هندسة العِدّة تجعل مهمة التشغيل الفعلية أكثر صعوبة. |
نصيحة
أرسل قائمة أدوات CAM اعتيادية بدلًا من طلب “أكبر كوليت ممكن”. يتيح ذلك التحقق من ملاءمة إعداد مغزل التشغيل وحامل الأداة لأدوات القطع التي سيستخدمها مصنعك فعليًا.
متى يصبح ATC أكثر أهمية من مقاس الكوليت؟
إذا كانت القطعة المعتادة تستخدم أداة قطع واحدة أو لا تتطلب سوى تغييرات يدوية متباعدة للأداة، فقد تظل ماكينة راوتر بتغيير يدوي للأدوات حلاً عمليًا للإنتاج. في هذه الحالة، تكون الأولوية للتحقق من مغزل التشغيل الصحيح وسلسلة ER ونطاق أدوات القطع وإمكانية الوصول إلى الأداة.
إذا كان البرنامج نفسه يتطلب عدة أدوات قطع بصورة متكررة — مثل القطع وعمل الأخاديد والجيوب وتشكيل الحواف — فيجب على المشغّل إيقاف العملية وتغيير الأدوات في الماكينة اليدوية. عند هذه النقطة، لا يعود قرار الإنتاج مجرد مفاضلة بين ER20 وER32، بل يصبح مفاضلة بين التغيير اليدوي للأدوات وATC.
| نمط الإنتاج | التوجه الأنسب | المشكلة التي يعالجها التكوين |
|---|---|---|
| أداة قطع أساسية واحدة وتغييرات غير متكررة | قد يكون التغيير اليدوي للأدوات كافيًا | يجنّب شراء نظام تغيير آلي للأدوات عندما لا يزيل اختناقًا مؤثرًا في الإنتاج. |
| تكرار استخدام عدة أدوات قطع ضمن البرامج المعتادة | راجع خيار ATC | يقلل تدخل المشغّل المتكرر بين عمليات التشغيل. |
| تغييرات الأدوات تقطع سير الدفعات طوال الوردية | راجع خيار ATC مع عدد الأدوات ومستهدف الإنتاج | تأتي القيمة من تقليل انقطاع العملية، وليس فقط من امتلاك المزيد من مكونات الأدوات. |
| الحاجة إلى أداة واحدة ذات ساق كبيرة القطر | لا تفترض أن ATC مطلوب | تستهدف سعة السيقان الكبيرة والتغيير الآلي للأدوات مشكلتين مختلفتين في الإنتاج. |

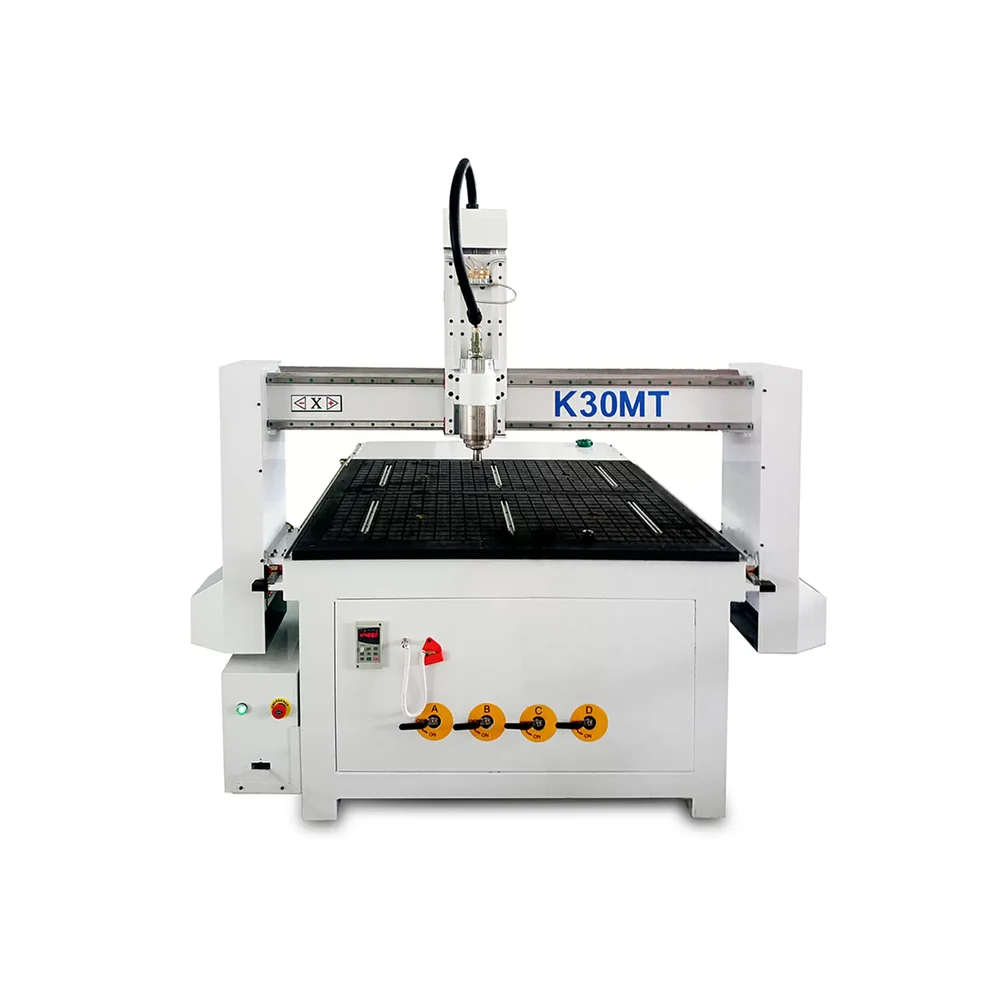

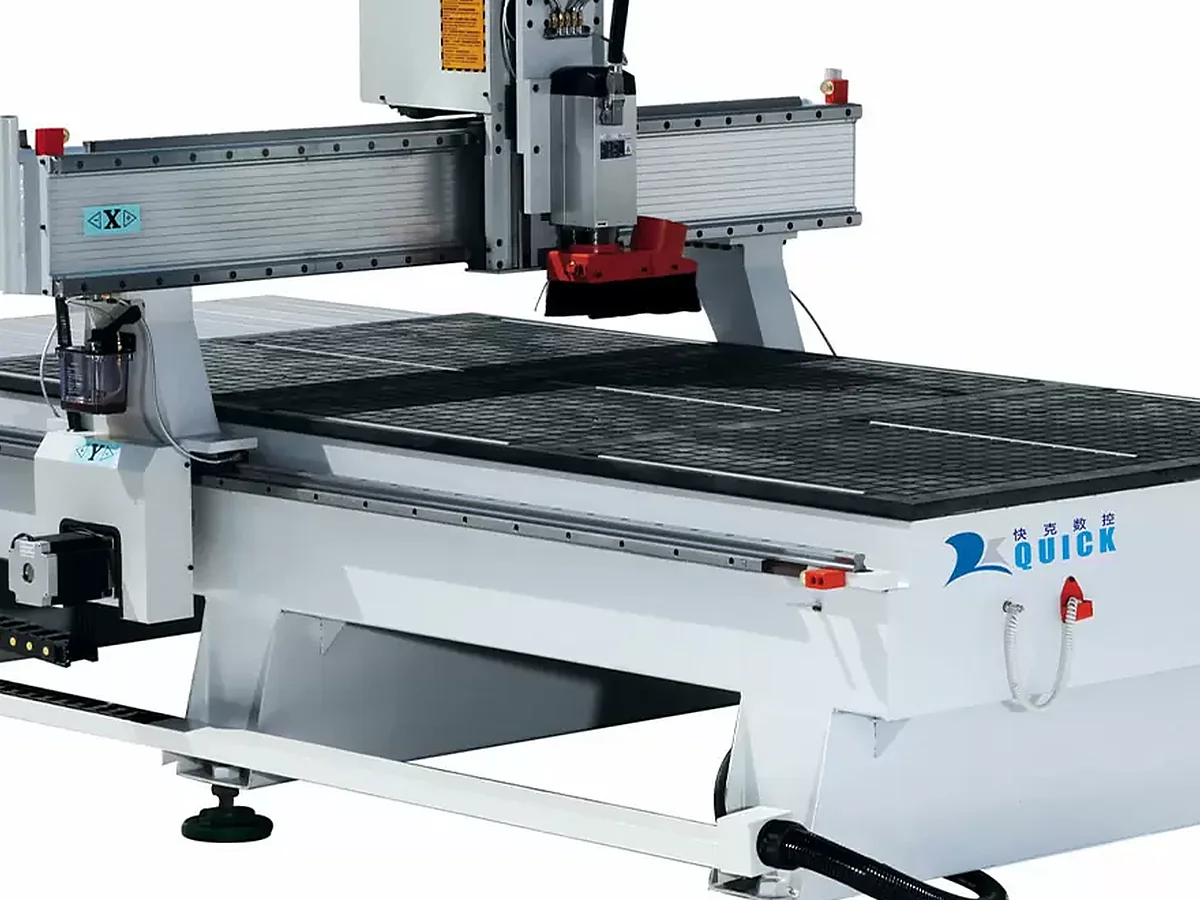

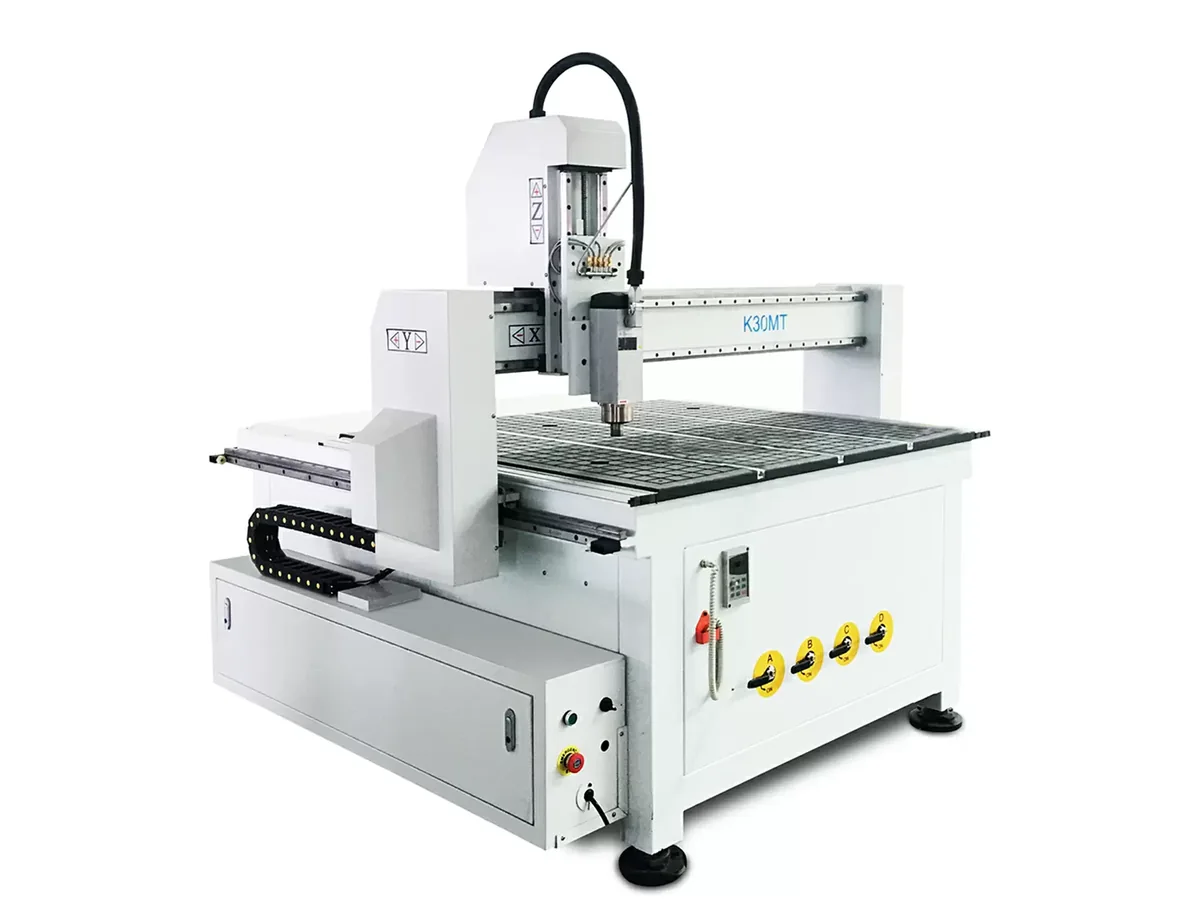

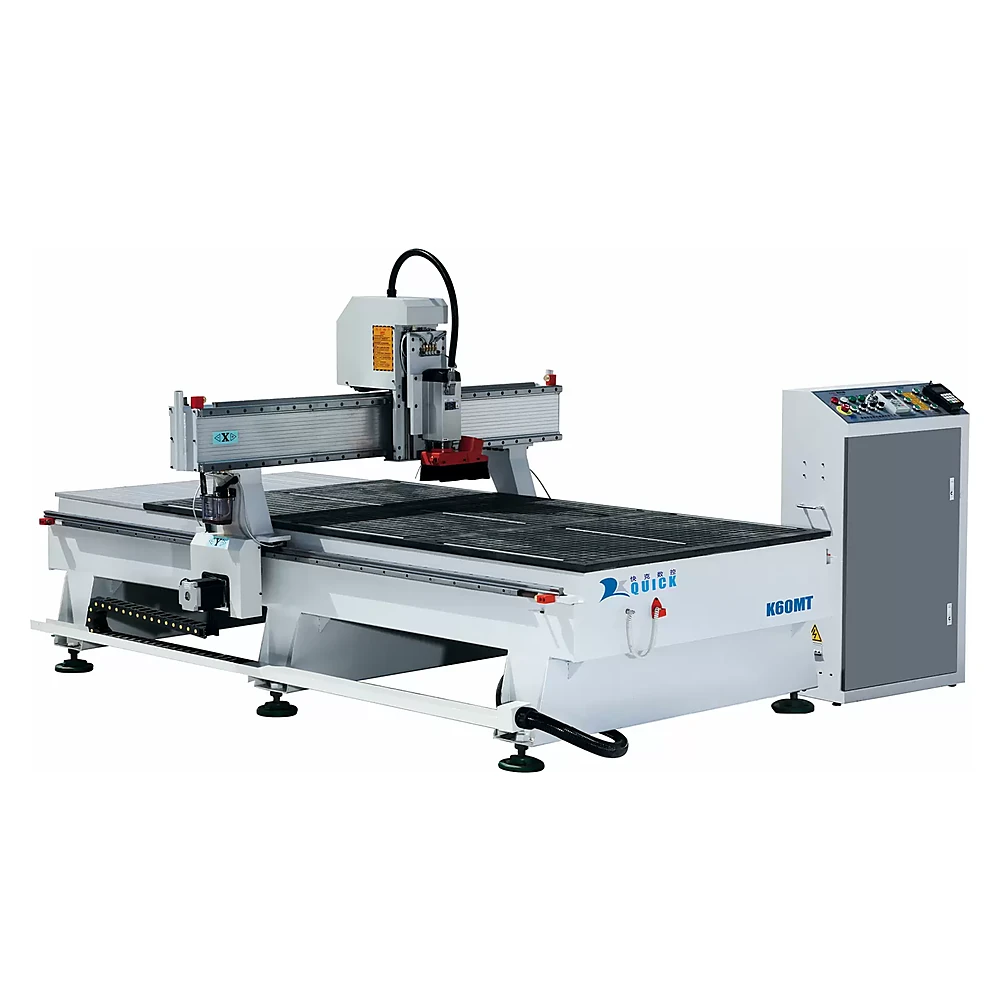

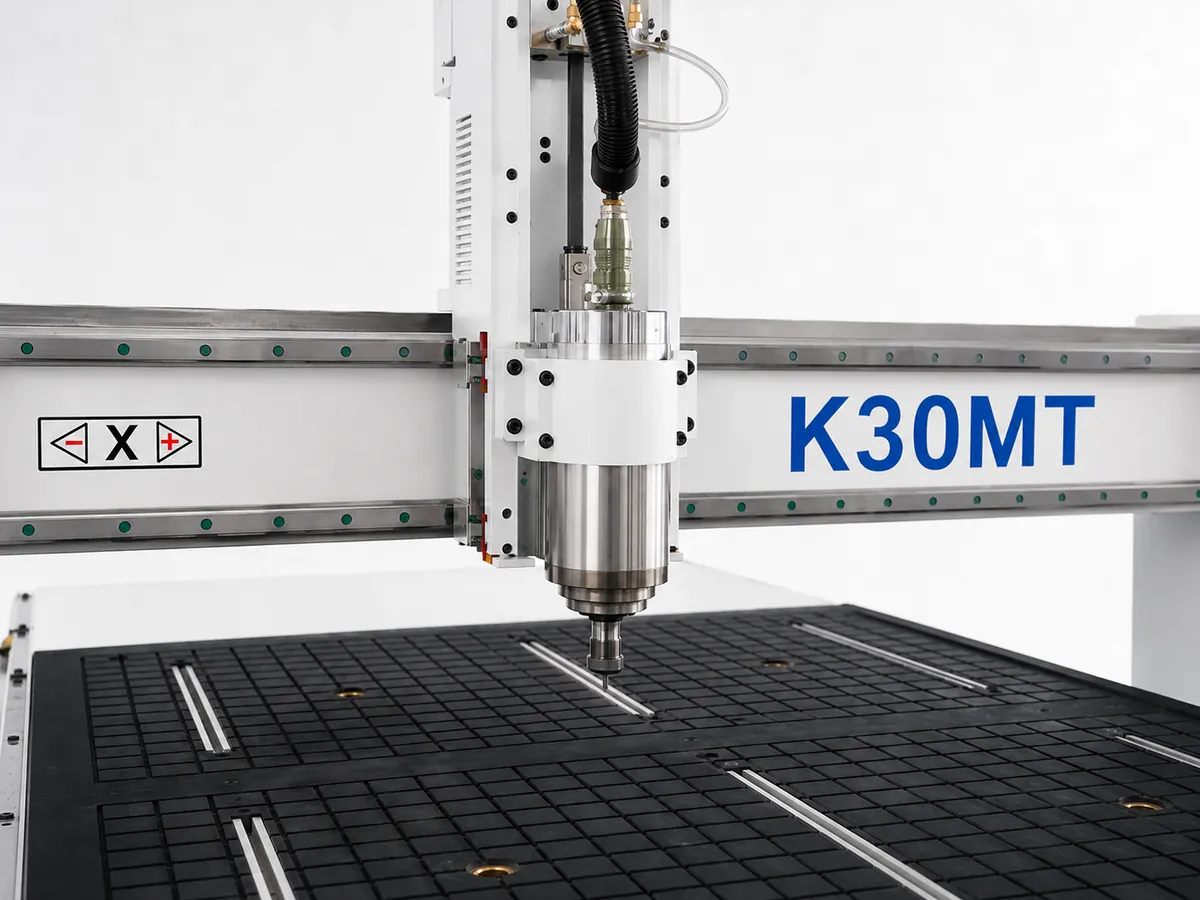

صفحة Quick CNC الحالية K30MT تعرض نظامًا يدويًا ER20، بينما تعرض صفحة K60MT نظامًا يدويًا ER32. هذه تكوينات خاصة بكل طراز، وليست قاعدة تفرض استخدام مقاس ماكينة معيّن لسلسلة ER واحدة دائمًا.
في ماكينة راوتر CNC مزودة بنظام ATC، تُجهَّز أدوات القطع عادةً في حوامل قابلة للفك، وتغيّر الماكينة مجموعة الحامل. لذلك يجب أن يؤكد عرض السعر كلاً من واجهة الربط بين حامل الأداة ومغزل التشغيل و وواجهة الربط بين الكوليت وأداة القطع.
راجع دليل ماكينة راوتر CNC مع تغيير آلي للأدوات عندما تؤثر البرامج المتكررة متعددة الأدوات في تدفق الإنتاج.
لماذا قد يظل الكوليت الصحيح يؤدي إلى قطع رديء؟
إن اختيار سلسلة ER ومقاس ساق الأداة الصحيحين لا يؤكد سوى التوافق الاسمي. ويعتمد استقرار الإنتاج أيضًا على حالة نظام الأداة الدوّار بالكامل وتجميعه.
إذا كانت أداة القطع تهتز، أو تترك حافة غير منتظمة، أو تنزلق، أو تُظهر انحرافًا دورانيًا مستمرًا، فلا تسارع إلى حل المشكلة بزيادة قدرة مغزل التشغيل، أو الانتقال إلى نظام ER أكبر، أو تغيير إعدادات التغذية.
افحص نظام تثبيت الأدوات بهذا الترتيب:
- افحص ساق أداة القطع بحثًا عن تلف أو تلوث.
- نظّف تجويف الكوليت والأسطح المخروطية.
- افحص شقوق الكوليت بحثًا عن آثار الخدش أو التآكل أو التشقق أو التشوه.
- تحقق من عدم وجود تلف في الصامولة وفي سطح التلامس مع حامل الأداة أو مغزل التشغيل.
- تأكد من تركيب الكوليت داخل الصامولة بشكل صحيح.
- تأكد من إدخال القاطع بعمق كافٍ وتجنب بروزه دون داعٍ.
- أعد التجميع وفق إجراء الربط المحدد من الشركة المصنّعة لنظام تثبيت الأدوات.
- تحقق من النتيجة باستخدام القاطع الفعلي وعملية تشغيل ممثلة للإنتاج.
تشترط إرشادات التجميع من REGO-FIX تعشيق الكوليت بشكل صحيح داخل الصامولة قبل تركيبه على حامل الأداة. كما توصي بإدخال القاطع بطول الكوليت بالكامل حيثما أمكن، وبما لا يقل عن ثلثي طول الكوليت.
متى يجب استبدال الكوليت أو فحصه؟
- وجود آثار خدش أو صدأ أو تنقّر أو تشقق أو تلف ظاهر في الشقوق؛;
- وجود راتنج أو غبار أو حطام يمنع التثبيت المحكم؛;
- انزلاق القاطع أثناء التشغيل؛;
- استمرار الانحراف الدوراني بعد التنظيف والتجميع بشكل صحيح؛;
- تلف الصامولة أو سطح التلامس مع حامل الأداة؛;
- احتمال أن يكون اصطدام قد ألحق الضرر بالقاطع أو الكوليت أو حامل الأداة أو مغزل التشغيل.
لا تستخدم قاعدة عامة من نوع “الاستبدال كل X أشهر”. يعتمد الفحص والاستبدال على حمل القطع الفعلي، واستخدام مغزل التشغيل، والتعرض للغبار، وتكرار تغيير الأدوات، والصيانة، وتعليمات الشركة المصنّعة لنظام تثبيت الأدوات.
ما الذي ينبغي تجنبه عند تحديد مواصفات كوليتات ماكينة راوتر CNC؟
يثبّت الكوليت ساق القاطع. قطر القطع وقطر الساق مواصفتان منفصلتان.
لا تكون للسعة الإضافية لقطر الساق قيمة إلا عندما يتطلبها مخزون أدواتك أو تكوين مغزل التشغيل.
سجّل 6 mm و6.35 mm و12 mm و12.7 mm بأبعادها الفعلية.
استخدم نطاق التثبيت الموثق، وحدد بوضوح المقاسات المتكررة في الإنتاج.
إذا كان المشغّلون يوقفون الماكينة مرارًا لتغيير القواطع، فتحقق مما إذا كان ATC هو الحل الفعلي للإنتاج.
قد تتسبب أسطح التلامس المتسخة أو التالفة في مشكلات لا يمكن لتغييرات سرعة التغذية وسرعة القطع تصحيحها.
لماذا لا تعادل ساق بمقاس 1/4 بوصة ساقًا بمقاس 6 mm؟
لنفترض مصنعًا يستخدم لقم راوتر بالمقاسات المترية والبوصية. يكون للقاطع المستخدم دوريًا بمقاس 1/4 in ساق بقطر 6.35 mm، لكن قائمة الأدوات تسجله ببساطة على أنه “6 mm”.”
تُعامل أداة القطع مقاس 6.35 mm على أنها ذات ساق مقاس 6 mm، وتُستخدم مع كوليت يبلغ الحد الأقصى الموثق له 6.0 mm.
أصبحت أداة القطع الآن خارج نطاق التثبيت المحدد، لذلك لم يعد من الممكن افتراض صحة إدخالها وتثبيتها.
لم تسجل قائمة الأدوات سوى أسماء أدوات القطع أو مقاساتها التقريبية بدلًا من الأبعاد الدقيقة للسيقان.
سجّل الأداة بالمقاس 1/4 in / 6.35 mm، واختر كوليت متوافقًا يشمل نطاقه الموثق هذا المقاس من السيقان.
الدرس المستفاد في الإنتاج بسيط: يجب إدراج المقاسات الدقيقة للسيقان المستخدمة بشكل متكرر في كل من طلب عرض سعر الماكينة وقائمة الأدوات الاحتياطية.
أرسل هذه التفاصيل حتى نتمكن من مواءمة مغزل التشغيل ونظام تثبيت الأدوات
أرسل التفاصيل التي يمكن أن تغيّر فعليًا مغزل التشغيل أو نظام تثبيت الأدوات أو تهيئة الماكينة.
المادة الرئيسية، وأبعاد قطعة العمل، والسُمك، وأي مناطق تكون فيها إمكانية وصول الأداة أو خلوص وسيلة التثبيت مهمة.
وضّح الشكل الهندسي للقطعة، بالإضافة إلى عمليات القطع أو عمل المجاري أو الجيوب أو الثقب أو التشكيل الجانبي أو غيرها من العمليات المتكررة.
أدرج نوع أداة القطع، وقطر القطع، وقطر الساق الدقيق، وطول القطع، والطول الكلي للأدوات المستخدمة في الإنتاج المعتاد.
وضّح عدد أدوات القطع التي يتكرر استخدامها في البرنامج المعتاد، والإنتاجية المستهدفة، وما إذا كان تغيير الأدوات يدويًا مقبولًا أم ينبغي دراسة خيار ATC.
تأكد من نظام تثبيت الأدوات قبل اعتماد تهيئة الماكينة
أرسل إلى Quick CNC المادة، وملف CAD أو الرسم التمثيلي، وقائمة أدوات القطع مع مقاسات السيقان الدقيقة، والأدوات المستخدمة في كل برنامج، ومتطلبات الإنتاج، وتفضيلك بين التغيير اليدوي للأدوات وATC. تتيح هذه المدخلات مراجعة مغزل التشغيل والحامل والكوليت وتهيئة الماكينة معًا بدلًا من التعامل مع الكوليت كملحق منفصل.
إرسال قائمة أدواتي لمراجعة التهيئةكيف تستخدم Quick CNC هذه المعلومات لتهيئة الماكينة؟
لا تحتاج إلى اختيار رقم ER قبل إرسال متطلبات الماكينة. يجب أن تتبع التهيئة متطلبات الإنتاج.
نتحقق أولًا مما إذا كان مغزل التشغيل اليدوي ونظام الكوليت المحددان يغطيان السيقان المطلوبة ومدى وصول الأدوات. لا حاجة إلى سلسلة ER أكبر إذا كانت لا تلبي متطلبًا فعليًا للأدوات.
نراجع ما إذا كانت عملية الإنتاج أكثر ملاءمةً لـ ماكينة راوتر CNC مع تغيير آلي للأدوات, ، ثم نحدد بشكل منفصل واجهة الحامل مع مغزل التشغيل وواجهة الكوليت مع أداة القطع.
نراجع طول أداة القطع وسُمك قطعة العمل وخلوص أداة التثبيت وإمكانية وصول مغزل التشغيل، بدلاً من افتراض أن ظرف تثبيت أكبر سيحل المشكلة.
نبدأ بنوع المادة وحجم القطعة وملف CAD وعمليات التشغيل وعدد أدوات القطع ومتطلبات الإنتاج ومستوى الأتمتة قبل اعتماد مغزل التشغيل ونظام الأدوات.
للاطلاع على هندسة أداة القطع واختيار المجاري، راجع دليل لقم راوتر CNC. وللاطلاع على المنظومة الأشمل لمغزل التشغيل وحامل الأداة والماكينة، راجع أجزاء ماكينة راوتر CNC ووظائفها.
شغّل تسلسل التشغيل الفعلي قبل إدخال الإعداد في الإنتاج
لا تكتفِ بعبارة “أداة القطع مناسبة”. شغّل الإعداد باستخدام قطعة العمل وأدوات القطع ونمط تغيير الأدوات المتوقع استخدامها في الإنتاج الاعتيادي.
- استخدم مادة وشكلًا هندسيًا للقطعة يمثّلان الإنتاج الفعلي.
- ركّب أنواع أدوات القطع نفسها ومقاسات السيقان الدقيقة المستخدمة في الإنتاج الاعتيادي.
- شغّل تسلسل التشغيل الفعلي، بما في ذلك تغييرات الأدوات المعتادة، بدلًا من اختبار كل أداة قطع على حدة.
- راقب إمكانية وصول الأداة، والخلوص عن تجهيزات التثبيت، وإحكام تثبيت أداة القطع، وجودة الحواف، وأي علامة على الانزلاق أو القطع غير المستقر.
- إذا ظلت العملية تتطلب تدخلًا مفرطًا من المشغّل أو أظهرت نتائج غير مستقرة، فحدّد السبب على حدة قبل تغيير مغزل التشغيل أو نظام ER.
نصيحة
لا تكفي عملية قطع واحدة نظيفة. المهم هو ما إذا كان يمكن تنفيذ المهمة كاملة مع إمكانية الوصول المطلوبة للأداة، وثبات التثبيت، وقابلية تكرار القطع، ومستوى مقبول من تدخل المشغّل.
الأسئلة الشائعة حول كوليتات ماكينة راوتر CNC
ما نوع الكوليت المستخدم في ماكينة راوتر CNC؟
تستخدم العديد من ماكينات راوتر CNC الصناعية نظام كوليت ER، لكن سلسلة ER المحددة تعتمد على مغزل التشغيل أو حامل الأداة. تحقّق من تهيئة الماكينة وسيقان أدوات القطع المطلوبة بدلًا من افتراض أن كل ماكينة راوتر CNC ينبغي أن تستخدم ER20 أو ER32.
كيف أعرف ما إذا كنت أحتاج إلى ER20 أم ER32؟
أدرج أولًا المقاسات الدقيقة لسيقان الأدوات المستخدمة في الإنتاج المعتاد. إذا كانت أدوات القطع المطلوبة تلائم النطاق المتوافق مع ER20، وكان مغزل التشغيل والوصول إلى الأداة يلبّيان متطلبات العملية، فلا حاجة للانتقال إلى ER32. تصبح ER32 مفيدة عندما تتطلب مجموعة أدوات القطع اللازمة أو تهيئة مغزل التشغيل سعتها الأوسع لمقاسات السيقان.
هل يمكنني استخدام كوليت ER20 في ظرف ER32؟
ليس مباشرةً. يجب أن ينتمي الكوليت والصامولة والظرف إلى نظام ER متوافق. ويجب أن يكون أي ملحق تخفيض مصمم لهذا الغرض معتمدًا تحديدًا لحامل الأداة والتطبيق.
ما الكوليت الذي أحتاج إليه لأداة راوتر مقاس 1/4 بوصة؟
يبلغ مقاس ساق 1/4 in 6.35 mm. استخدم كوليت يشمل نطاق التثبيت الموثق له مقاس 6.35 mm. وللإنتاج المتكرر، فإن إدراج أداة القطع صراحةً بمقاس 1/4 in يمنع التعامل معها خطأً على أنها ذات ساق بمقاس 6 mm.
ما الكوليت الذي أحتاج إليه لأداة راوتر مقاس 1/2 بوصة؟
ساق بمقاس 1/2 in تعادل 12.7 mm. استخدم ظرف تثبيت متوافقًا يشمل نطاقه الموثق 12.7 mm، وتأكد من أن مغزل التشغيل والحامل المختارين مناسبان للقاطع وعملية التشغيل المطلوبة.
متى يكون اختيار ماكينة راوتر CNC بنظام ATC مجديًا؟
يصبح نظام ATC مناسبًا عندما يتكرر استخدام عدة قواطع ضمن برامج التشغيل المعتادة، وتتسبب التغييرات اليدوية في توقفات مؤثرة في الإنتاج. لا تختر ATC لمجرد الحاجة إلى قاطع أكبر أو ظرف تثبيت أكبر؛ فقدرة استيعاب الأدوات وتغيير الأدوات آليًا يعالجان مشكلتين مختلفتين.
كيف أتحقق من إعداد طوق تثبيت ماكينة راوتر CNC قبل الإنتاج؟
افحص ساق أداة القطع وطوق التثبيت والصامولة والحامل أو واجهة مغزل التشغيل وعمق الإدخال وبروز الأداة والنظافة، ثم تحقق من الإعداد الكامل باستخدام خامة ممثلة وتسلسل التشغيل الفعلي. يجب التحقق من أسباب استمرار الانحراف الدوراني أو انزلاق الأداة أو عدم استقرار القطع قبل تغيير معلمات العملية أو الانتقال إلى سلسلة ER أكبر.
